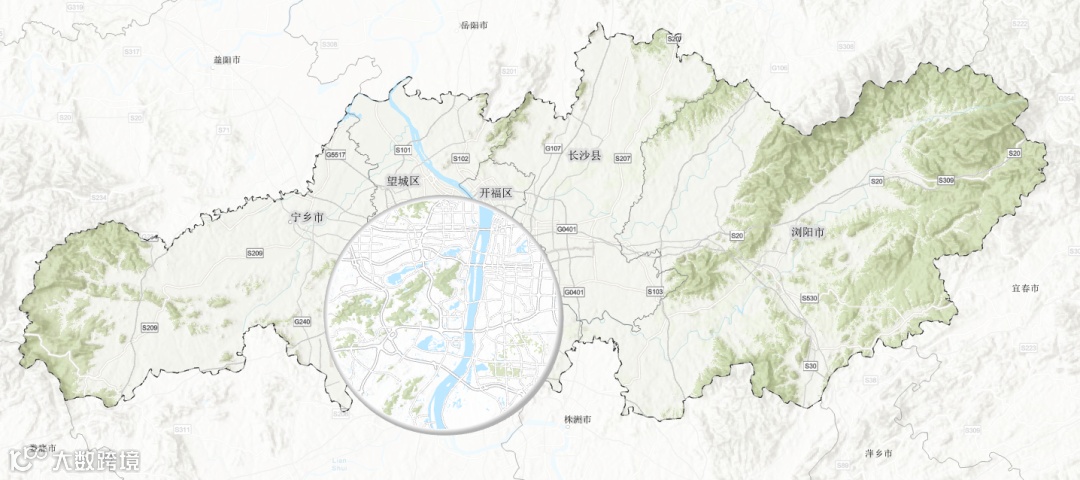

透镜效果的区位图，GIS也能实现？

这种透镜效果的区位图，GIS能实现吗？

别问能不能实现，问就是能！

当然，实现这种效果，

ArcGIS Pro操作起来更便捷一些！

第一步—底图制备

这里我们之前用之前文章做好的两个底图，分别是“长沙市市域范围”的底图和“岳麓区及周边范围”的底图。

▲长沙市市域范围底图

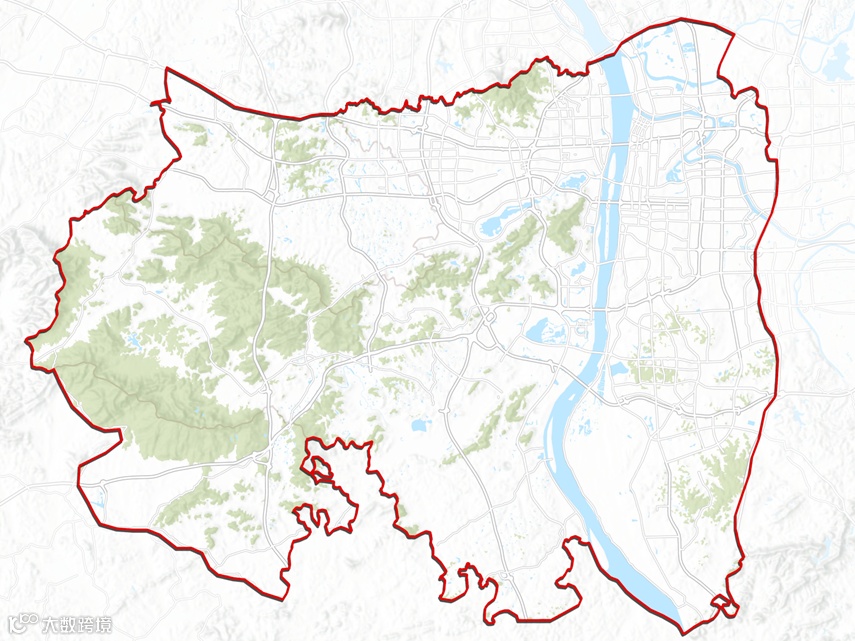

▲岳麓区及周边范围底图

对底图绘制感兴趣，并且想要系统学习的朋友们，可以通过文末链接，成为学院会员进行学习。

接下来，先做好“长沙市市域范围”的底图的布局。在Pro的插入选项中，单击“新建布局”，选择一个布局样式，本例选择“横向A3”，然后在地图框中插入“长沙市市域范围”这个地图框。

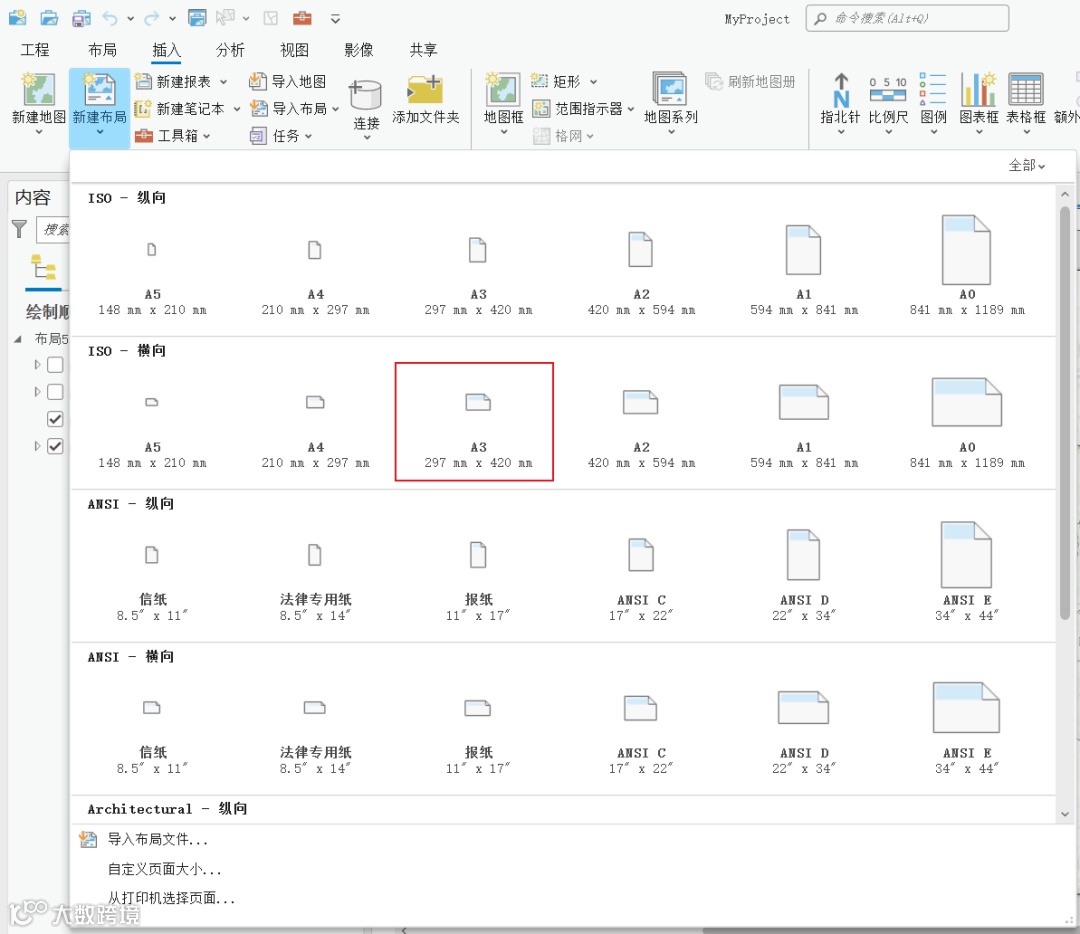

▲新建布局的设置

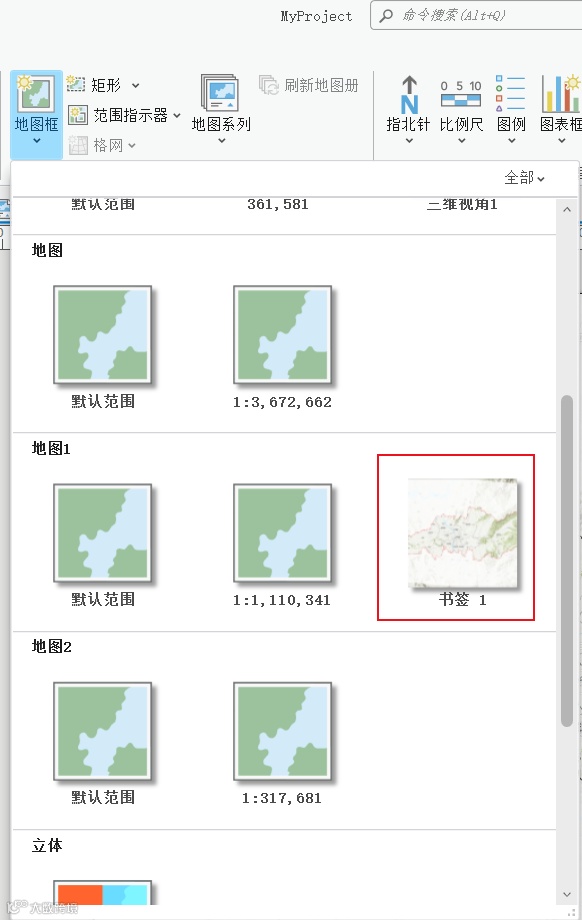

▲插入“长沙市市域范围”这个地图框

在布局页面中，画出个矩形范围，“长沙市市域范围”就插入完成啦。

▲“长沙市市域范围”地图框布局完成

接下来，我们要将“岳麓区及周边范围”做成透镜效果，并放置在“长沙市市域范围底图”的合适位置，以实现这种透镜效果的区位示意图。

第二步—绘制圆形地图框

和上一步同样的方法，插入“岳麓区及周边范围”这个地图框，在地图框的形状中选择“圆形”——

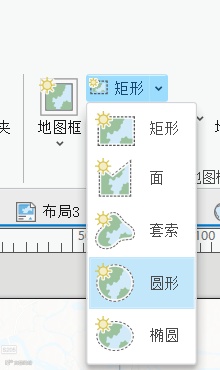

▲选择圆形地图框

然后，画出个合适大小的圆形，这样，“岳麓山周边范围”的圆形地图框就出现啦，将其调整到合适的位置，作为一个区位的示意图。

▲ 调整圆形地图框到合适位置

第三步—制作透镜效果

制作透镜效果，主要就是对“岳麓区及周边范围”的地图框的边框进行设置。

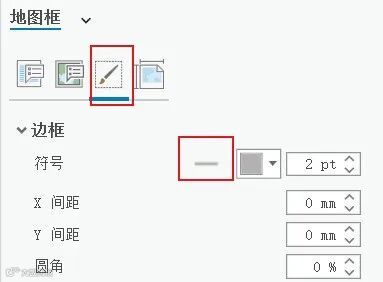

首先，设置下地图框的框线。右击“岳麓区及周边范围”的地图框，打开属性对话框，切换到“显示”选项卡，点击边框符号进行调整——

▲ 调整地图框边框

最好将边框设置为灰白的渐变，线条宽度结合具体图纸进行自由调整——

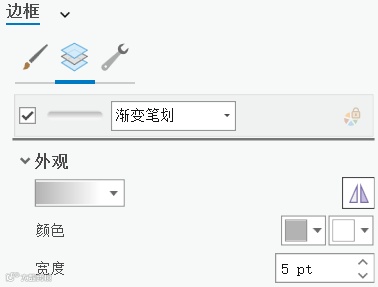

▲ 边框渐变设置

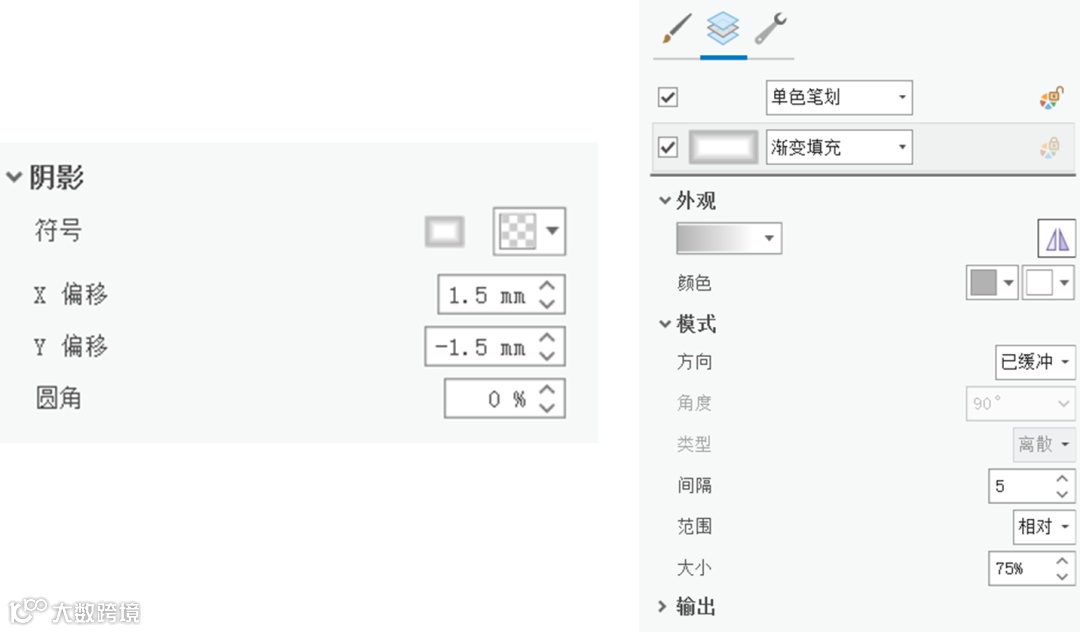

接下来，调整地图框的阴影。同样要单击打开阴影的符号设置，设置灰白渐变，具体参数可以按照下图设置，也可以根据实际图纸情况进行自由调整。符号设置完成后，进行X、Y的偏移设置，形成阴影效果。

▲ 地图框阴影设置

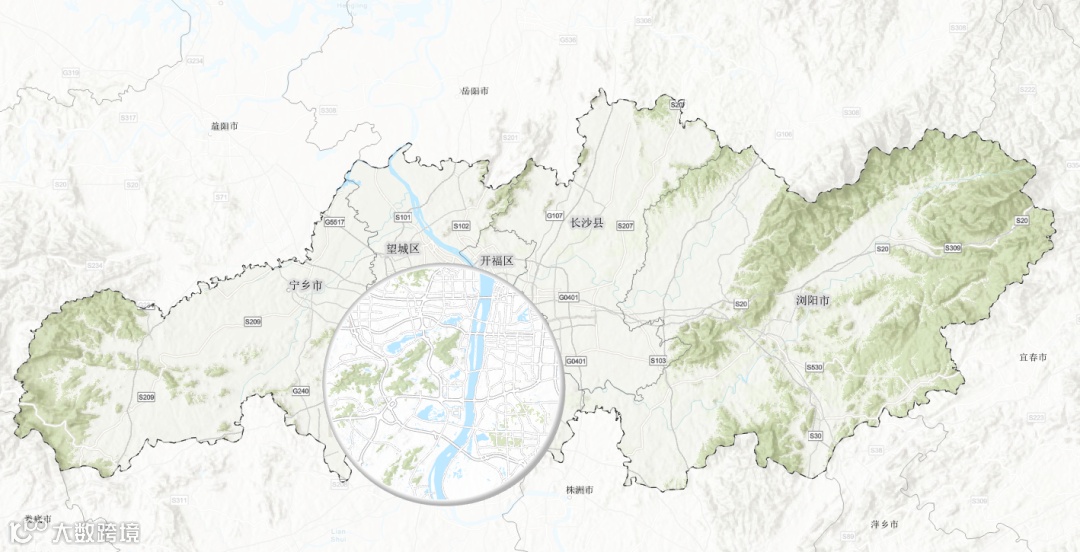

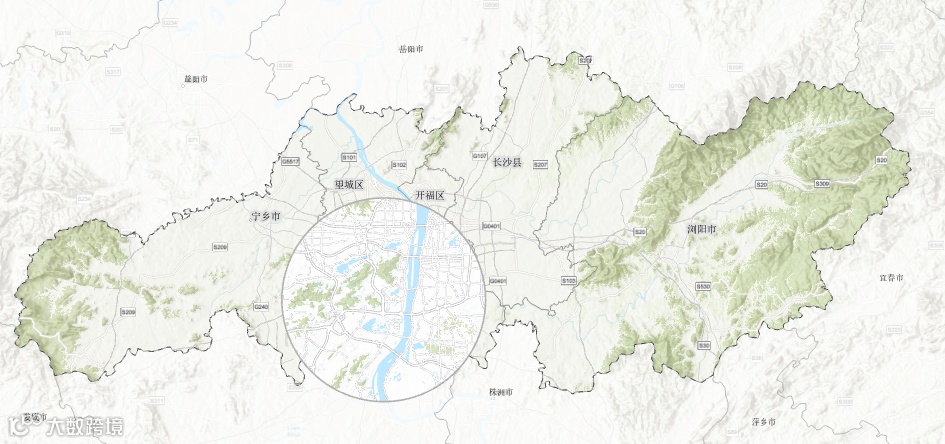

想要透镜效果更明显，可以多复制几个地图框，然后多设置几个阴影的偏移方向，这样，透镜效果的区位图，就大功告成啦！

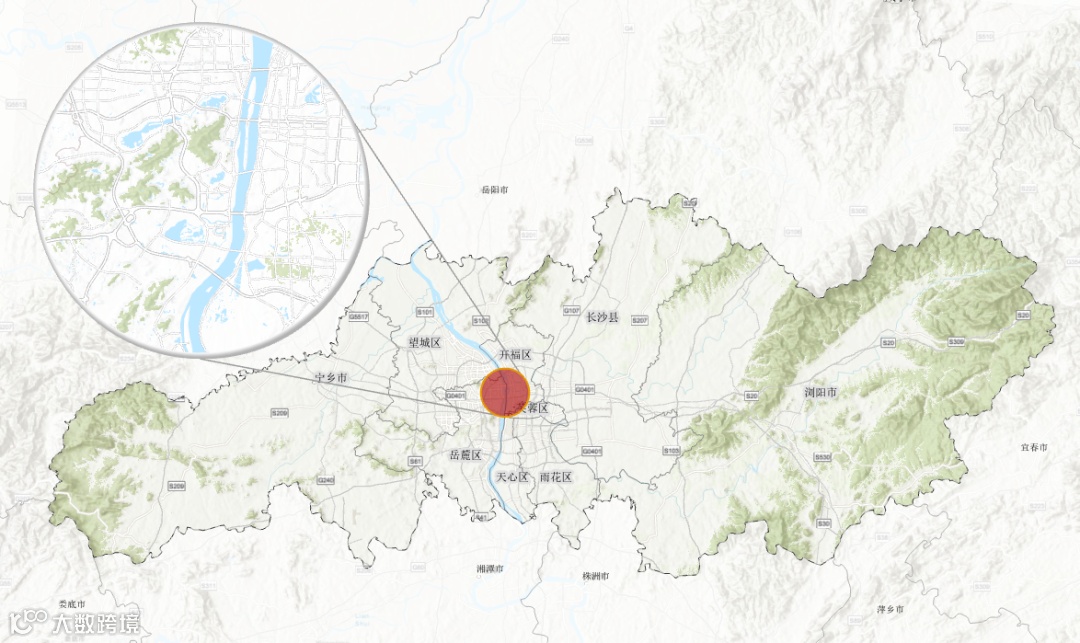

你还可以自己再加几根线，形成更多样式的区位示意图——
