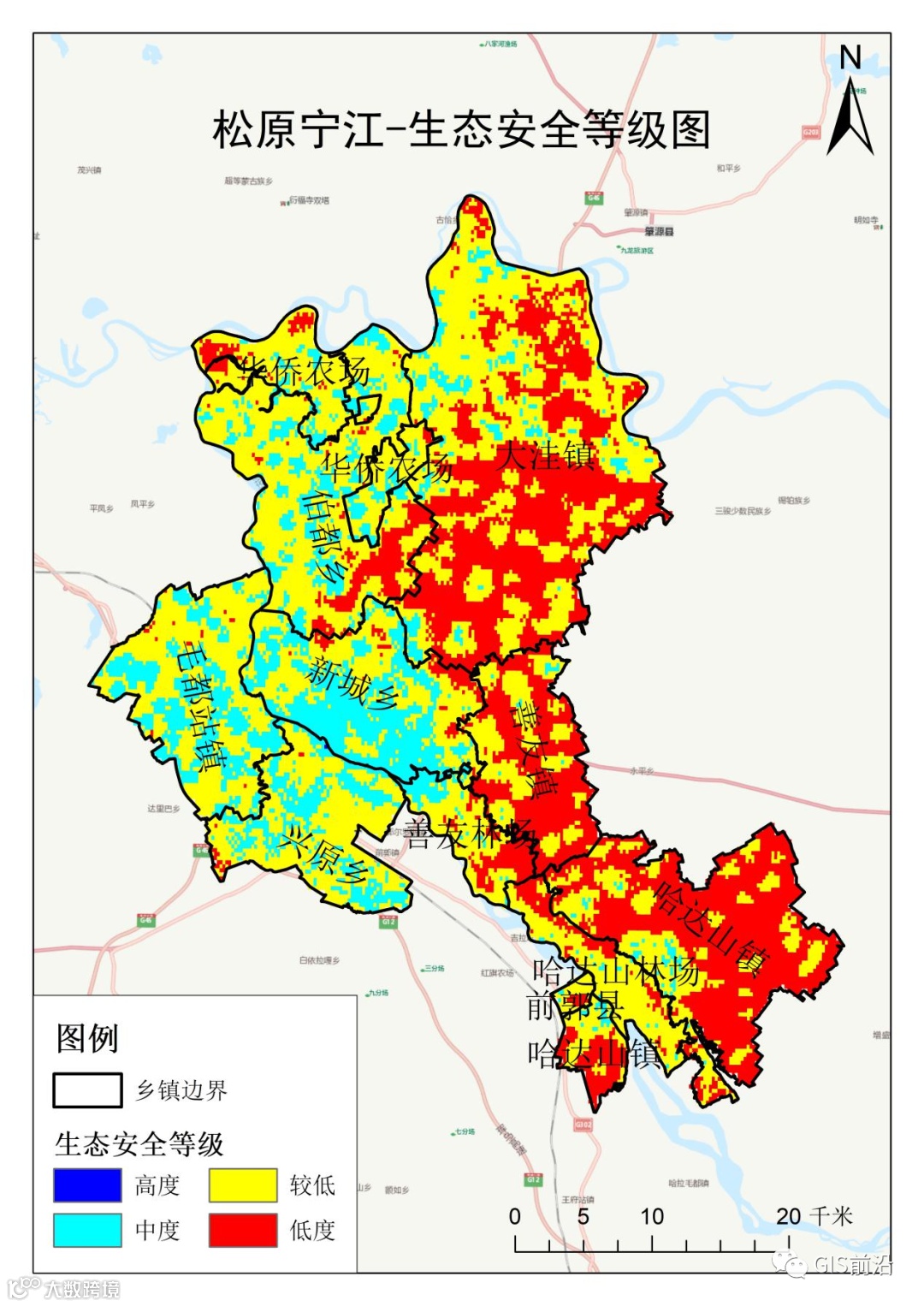

基于GIS绘制生态安全等级分布图

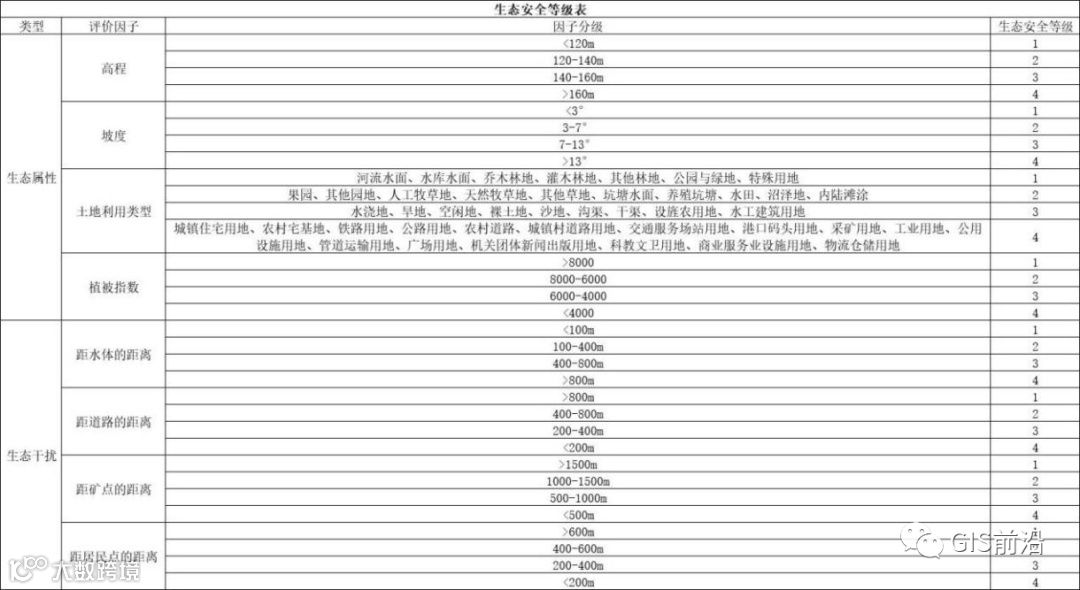

本文数据来源于【基于GIS的生态安全网络格局构建之主成分分析】的分析结果，上文说到从生态属性和生态干扰两方面选择高程、坡度、土地覆盖类型、植被覆盖度、距水体的距离、距道路的距离、距矿点的距离、距居民点的距离共8个生态安全评价指标，将8个评价指标按下表（生态安全等级表）划分为四个等级，其中值越小，抵抗外界干扰能力越强，生态安全水平越高。

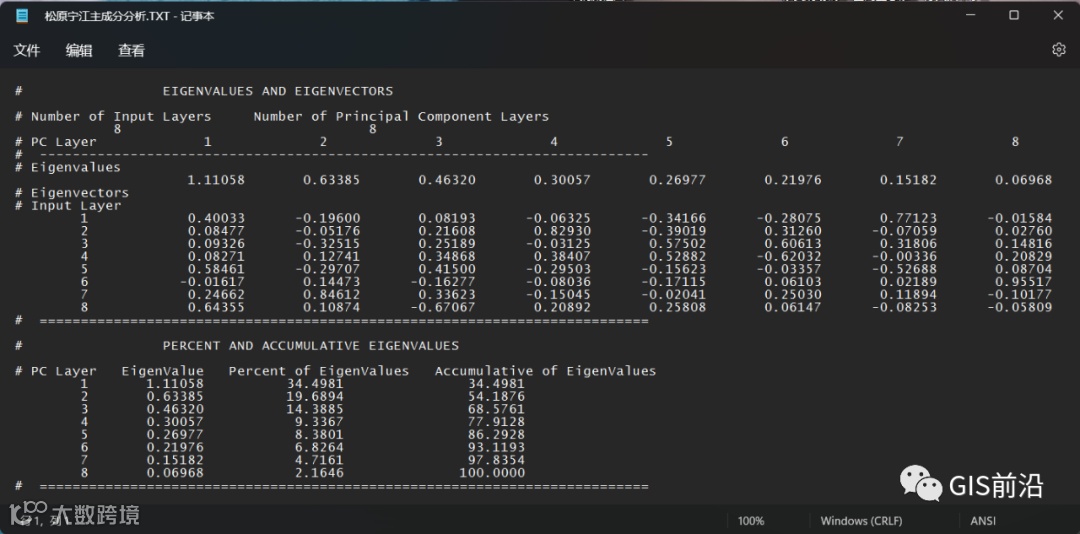

将8个评价指标利用ArcMAP进行主成分分析，得到主成分分析结果图和含有相关矩阵、特征向量矩阵等的结果表，但其中并没有描述8个指标的评价权重，这就需要我们运用表格中的特征向量矩阵和累积特征值占比表在Excel表中自行计算。

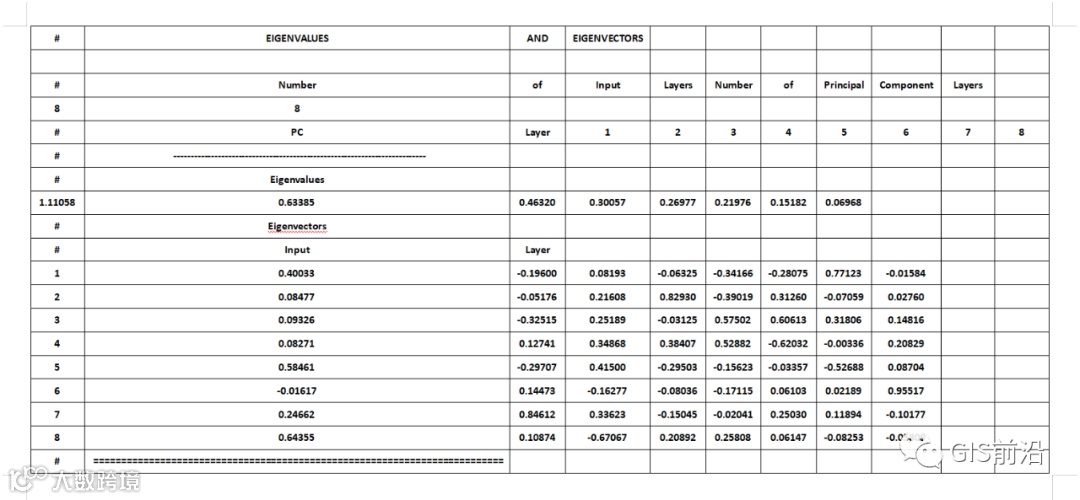

主成分分析工具不管是生成的文本文件还是表文件中，都含有大量的空格，而且并不是一个数一个单元格而是一行数在一个单元格内，复制到Excel表中非常的不利于计算。

我们可以打开文本文件，复制需要的部分，粘贴到World文档中，利用World的文本转换成表格工具，以空格为界，将不同数填在不同的单元格内，再全选表格粘贴到Excel表中。

当然依然会有不如意的地方，但相对来说更好整理了一些。

*本教程仅供参考，不足之处欢迎斧正。

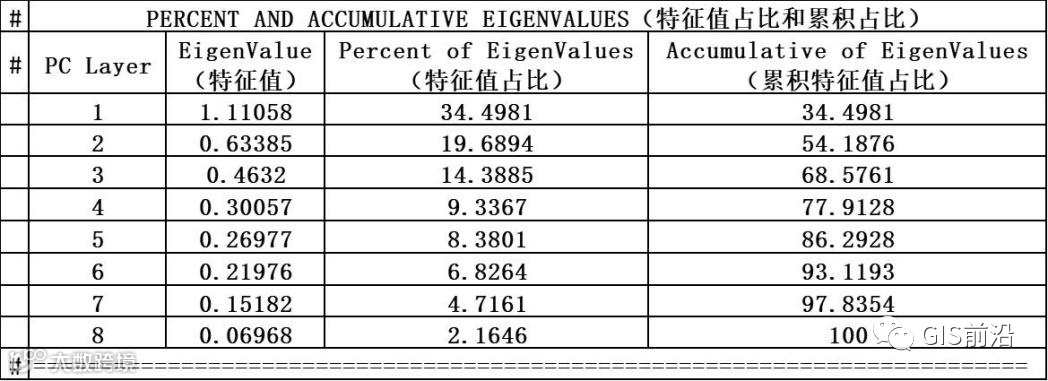

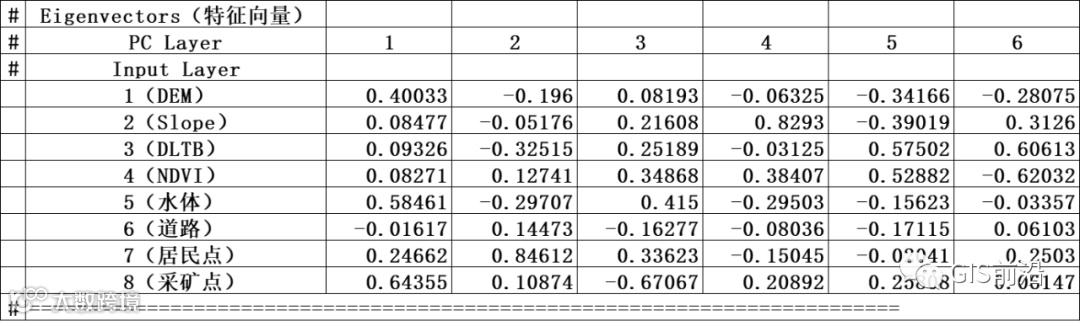

首先这里为什么是六个主成分这里需要说一下，我们查看特征值占比和累计占比表可以发现，前6个主成分的累积占比已经达到了93.1193%，这说明前6个主成分已经能够充分体现松原市宁江地区生态安全信息了。

（一）计算综合得分系数

公式为：

累积（特征向量*特征值占比）/累积特征值占比

即特征向量分别与特征值占比相乘后累加，并且除以累积特征值占比，即得到综合得分系数。

拿高程指标的综合得分系数来举例：

计算结果如下：

（二）计算权重

将综合得分系数进行归一化处理即得到各指标权重值，这里选取归一化方式为综合得分系数占比即为权重。

拿高程指标的权重来举例：

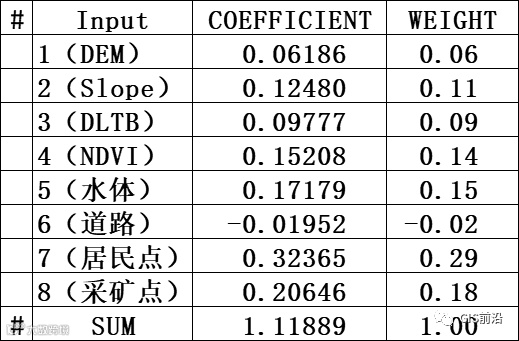

计算结果如下：

（一）叠加分析

利用栅格计算器进行叠加分析，将8个指标按其权重叠加在一起。

工具位置：Spatial Analyst工具 -> 地图代数 -> 栅格计算器

在工具中输入如下公式：

1. "松原宁江DEM_等级" * 0.06 + "松原宁江Slope_等级" * 0.11 + "松原宁江_DLTB" * 0.09 + "松原宁江NDVI_等级" * 0.14 + "松原宁江_水体_多重缓冲区" * 0.15 - "松原宁江_道路_多重缓冲区" * 0.02 + "松原宁江_居民点_多重缓冲区" * 0.29 + "松原宁江_采矿点_多重缓冲区" * 0.18

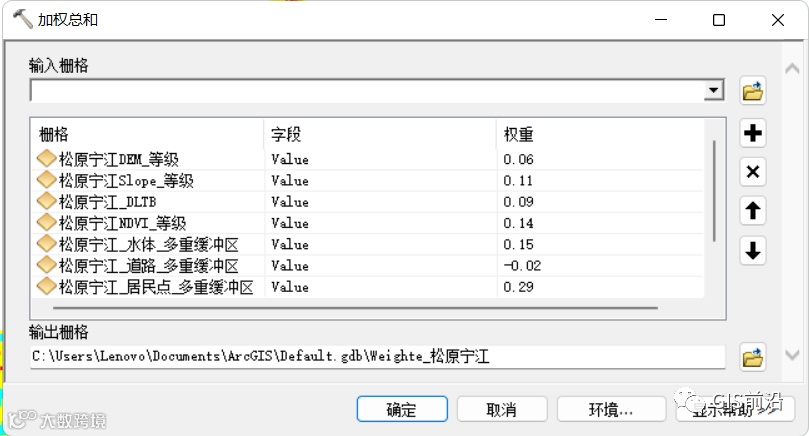

利用加权总和工具将8个指标按其权重叠加在一起也是可以的。

工具位置：Spatial Analyst工具 -> 叠加分析 -> 加权总和

（二）分级可视化

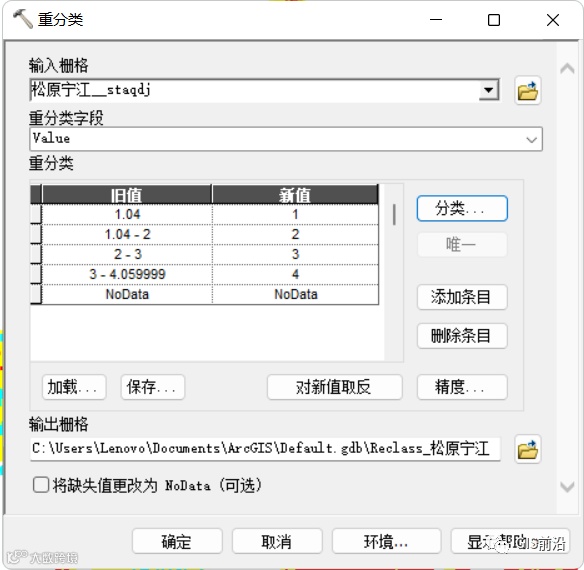

利用重分类工具将叠加分析得到的栅格图层分为四个等级。

工具位置：Spatial Analyst工具 -> 表面分析 -> 坡度

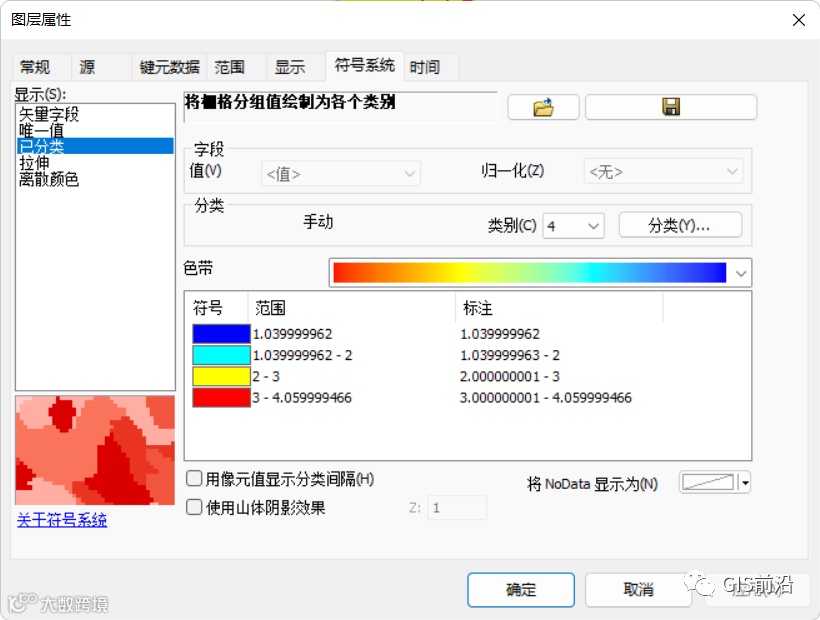

也可以右键图层选择属性 -> 符号系统，显示方式选择已分类、类别设置为4个，点击分类可以更改中断值。
