Global Mapper Pro中从激光雷达创建树冠高度模型

冠层高度模型（CHM）是一种栅格，用于将树高映射为连续表面。它代表离地面最高点的高度。在Global Mapper Pro中，通过创建代表地面的DTM（数字地形模型）、代表树木的DSM（数字表面模型）并减去它们，可以轻松制作它们：

冠层高度模型 = 数字表面模型 – 数字地形模型

使用激光雷达等遥感方法测量森林可以节省时间和人力。激光雷达可以穿透森林树冠和灌木丛，即使在人口稠密或人迹罕至的地形中，也能精确确定地面高程。

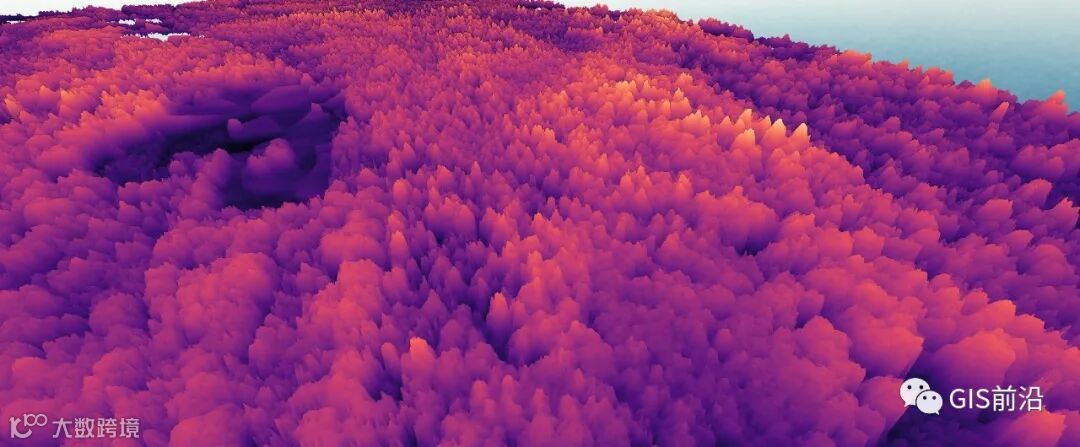

树冠高度模型允许可视化树高的空间模式

在不使用栅格的情况下查看树高估计值的快速方法是将激光雷达绘制工具更改为按地面高度着色。此工具用于测量高于地面估计值的每个点的高度。为了获得更准确的结果，请先对地面点进行分类。

注意：单个树的位置、树冠大小和树高可以 直接从激光雷达中提取。

首先，对激光雷达进行分类，以区分地面点和植被。Global Mapper 具有自动激光雷达分类工具，使这一过程变得简单明了。

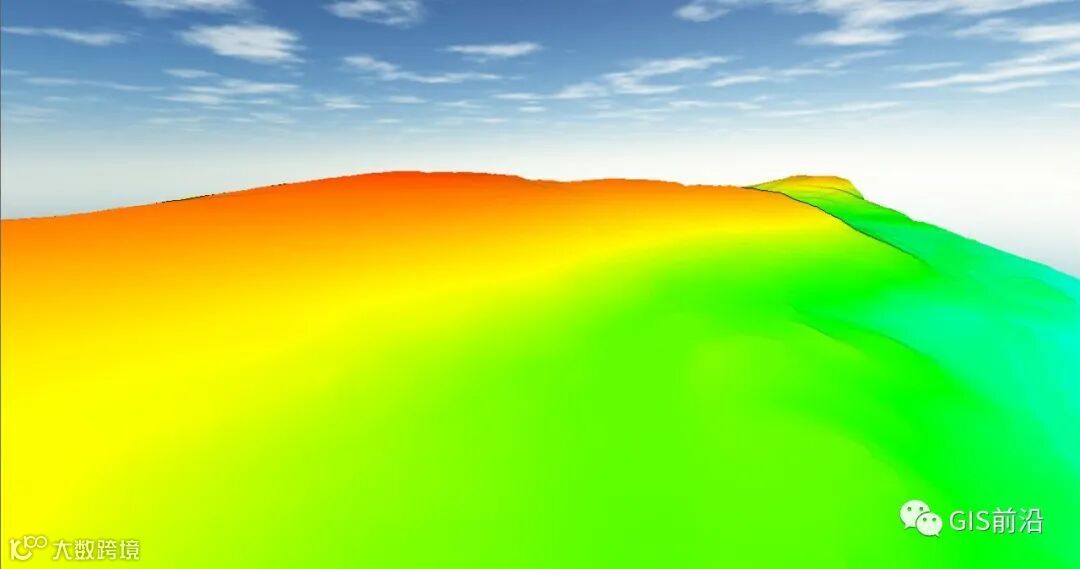

数字地形模型 （DTM） 是一种栅格，用于表示没有任何植被的裸露地面。它是由每个区域的最低点组成的固体表面。使用创建高程格网工具从激光雷达创建 DTM。在设置中，选择 Binning：Minimum 选项，然后使用过滤激光雷达点...按钮仅使用地面点。

数字表面模型 （DSM） 表示该区域的最高点，在本例中，该点是森林冠层的顶部。使用创建高程格网工具从激光雷达创建 DSM。在设置中，选择 Binning：Minimum 选项，然后使用过滤激光雷达点...按钮仅使用植被;否则，高度模型还将表示数据中的建筑物和其他结构。

冠层高度模型是 DTM 和 DSM 之间的高度差。您可以在下图中看到这一点，该图从垂直视角显示了两个堆叠层。减法后，生成的栅格将显示树高值，而不是通常与栅格关联的高程值。

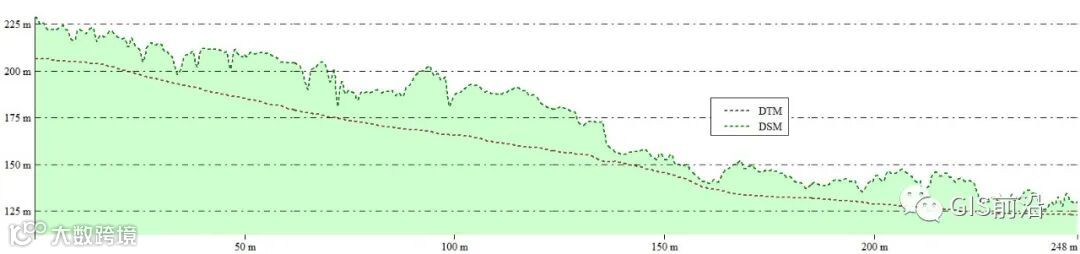

此垂直剖面图显示了 DTM（棕色）和 DSM（绿色）之间的高程差

使用合并/比较地形图层工具减去图层。选择“减法 - 无符号”选项，因为我们知道所有值都是正数;所有的树都在地面上。它还使图层输入顺序无关紧要。

计算将创建一个新图层 CHM，您可以在其中查看整个研究区域的树高模式。您可以将此数据与其他数据进行比较，以帮助确定高度按原样分布的原因。例如，通过更改 DTM 的着色器来评估斜率和坡向。还可以引入其他数据，例如降雨量、土壤和其他场地指数。

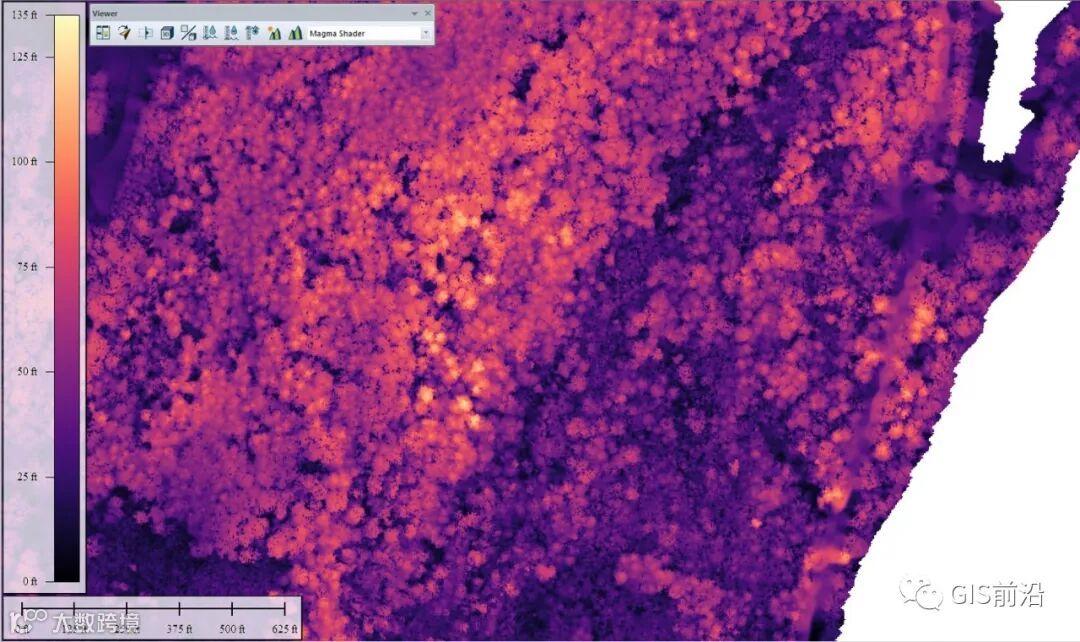

此格网中的值表示植被的高度，而不是地面的高度

若要使用颜色设置数据样式，可以使用着色器选项在视觉上区分“高”树和“矮”树。上图使用内置着色器，即 Magma 着色器，但您也可以创建自定义着色器。
