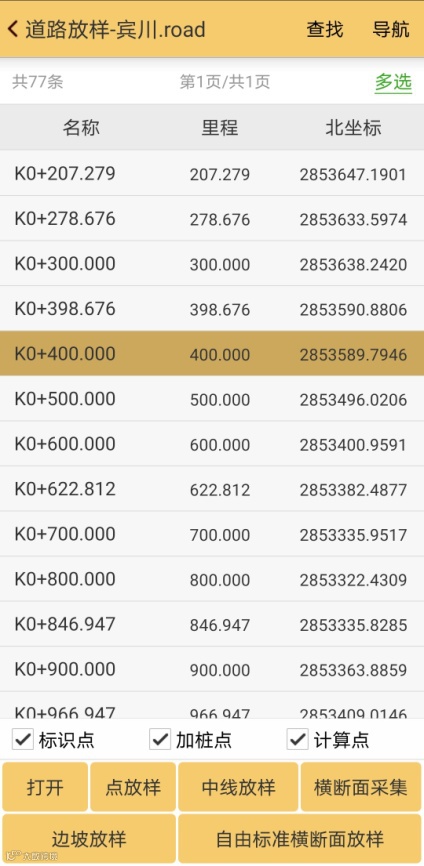

首先，打开科力达工程之星5.0，进入主菜单界面，点击“测量-道路放样”菜单，在道路放样界面，点击“目标-打开”，打开相应的道路文件，选择相应的中桩里程，图中以400里程为例，点击“横断面采集”。

图1

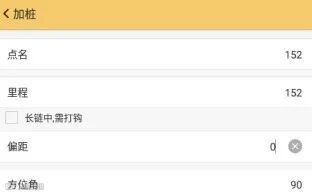

如果实际工作需要加桩，点击“加桩”输入“点名”、“里程”、“偏距”，然后点击“确定”，重复上一步操作即可。

图2

选择好中桩点之后，进入到横断面采集界面，当“垂距”为“0”，且“里程”显示的数字与放样点的里程一致时，即可按照需要，根据“偏距”显示的数值，采集横断面点。

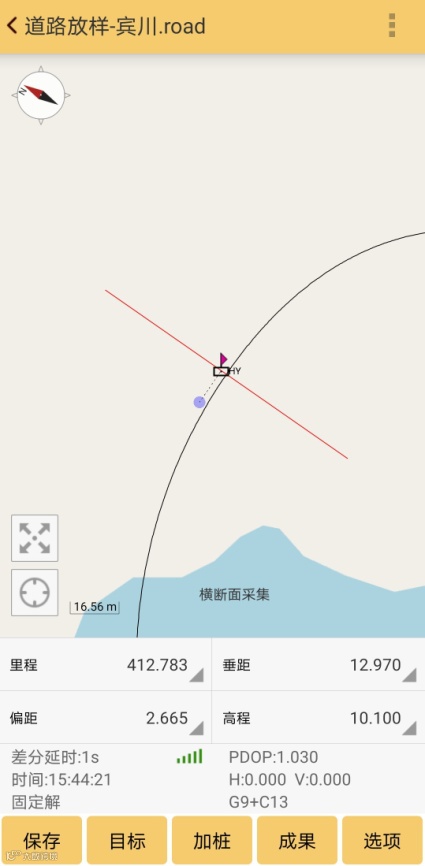

这里的主要参数有偏距和垂距，偏距是当前点到线路的最近距离，垂距指的是当前点到横断面法线的距离。图3中的红色直线段就是该横断面的法线延长线，可以在选项中进行设置，这样我们就可以非常方便地采集这个横断面上的点。

图3

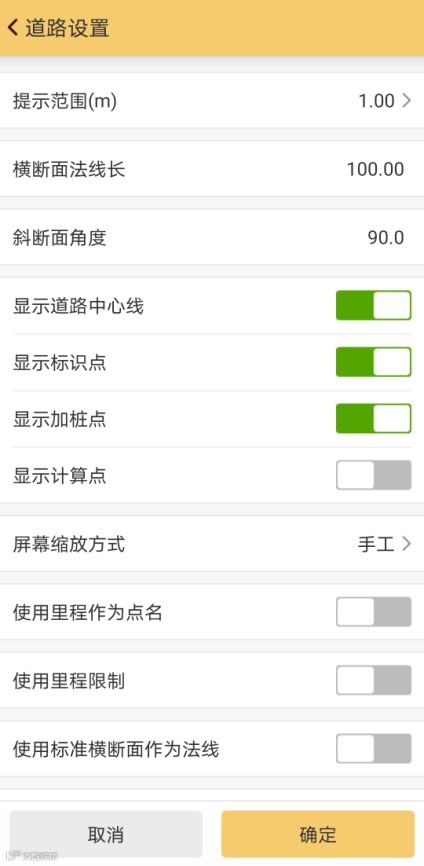

如果我们要进行线路采集参数设置：点击 “选项”按钮，出现如图4对话框：

图4

显示设置上，主要是设置工作界面上显示的内容，可以设置道路的标志点和加桩点。

横断面法线延长线长度：设置横断面法线延长线的长度；

里程限制：用来设置采集的起始里程和终点里程，如果当前点不在此范围内时，不会计算偏距和里程，会提示不在线路范围内。此功能主要应用在线路弯角比较大的地方，有的时候会把当前点投影到线路转角的另一边，此时可以通过里程限制进行区域选择。

当图中显示的位置是里程为400米的横断面，点击“保存”，进行该横断面点的采集工作。

文章授权转载：科力达仪器
