CASS与ArcGIS对图像进行矢量化

CASS与ArcGIS对图像进行矢量化

GIS前沿

2022-10-18

1

在学习工作中我们经常需要把一副栅格图像进行矢量化，从而生成矢量文件，这个工作大多繁杂。现在我们找一个脱密和偏移位置的例图分别使用CASS软件和ArcGIS自动矢量化并结合CASS赋属性这两个方法做一个矢量化详细操作。

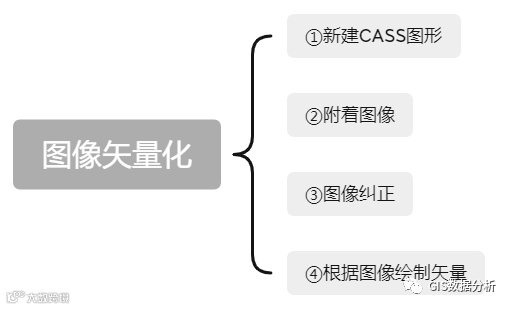

CASS矢量化

新建图形并附着图像

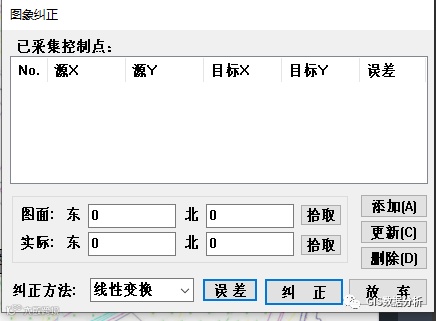

图像纠正

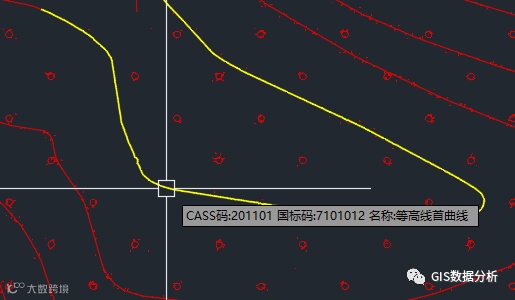

根据图像绘制矢量数据

ArcGIS矢量化

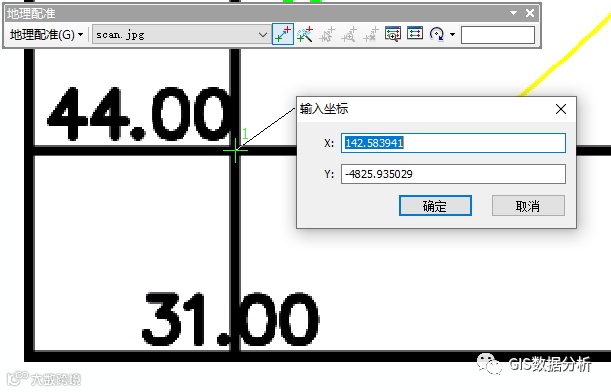

配准图像

打开地理配准工具，对栅格图像进行纠正到正确的位置上。

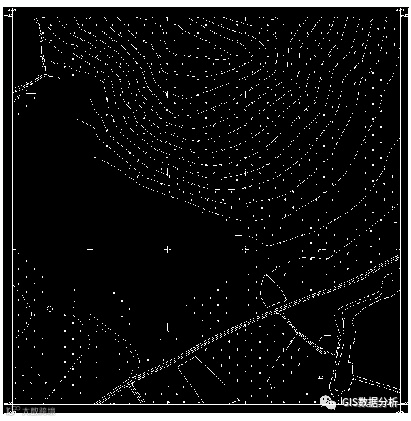

图像二值化

生成要素

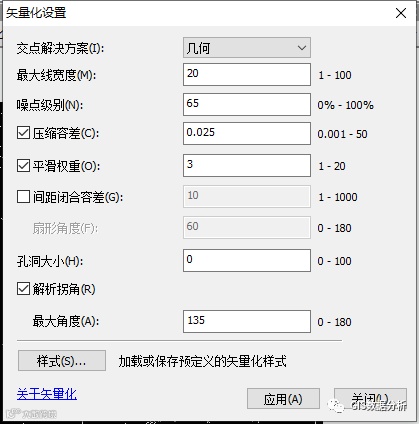

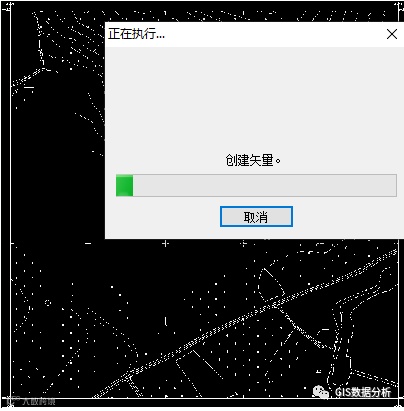

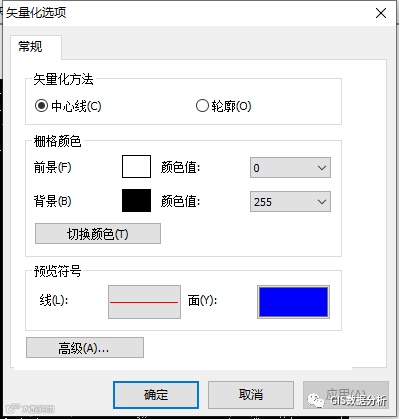

打开ArcScan工具，开始矢量化设置。并生成要素。

导出矢量成果

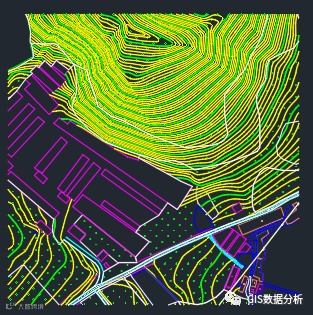

CASS编辑导出的图形

由于识别出来的矢量会有一些冗余的小短线，要先对数据进行编辑、删除微短线、对要保留的线进行拼接。最后加入实体属性。

总结：虽然ArcGIS可以自动矢量化，但是识别出来的碎线特别多、对于后期编辑会有很多的工作量，总的效率并不是很高。使用CASS手动矢量化，参照图像绘制，所见即所得，绘制过程中虽然很慢，但是后期基本不用做很多编辑与修改。
