工程之星5.0：CAD放样隐藏多余点名

工程之星5.0：CAD放样隐藏多余点名

GIS前沿

2022-11-27

1

1）CAD放样过程中，用户可以增加测量点数显示设置（与设置-限制中的显示测量点数同步设置），隐藏多余点名，避免采集点数量太密集导致屏幕上无法看清图纸的问题。

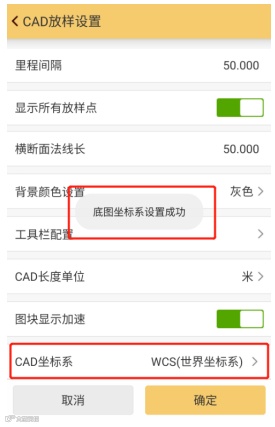

2）CAD放样坐标系切换增加提示：“底图坐标系设置成功”。

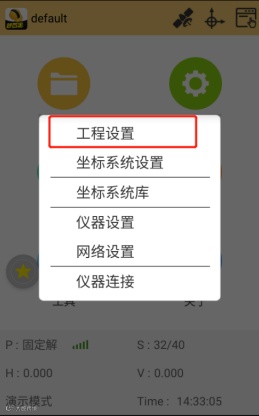

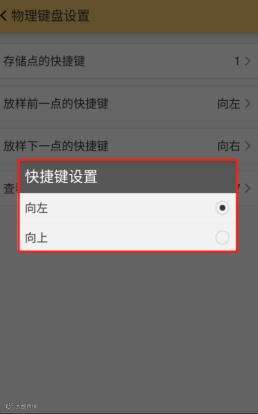

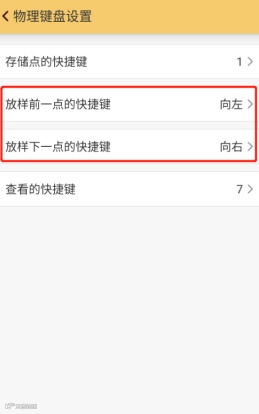

3）优化CAD放样上下点/线/断面物理键盘切换，点击“配置—工程设置—系统设置—物理键盘设置”，自定义物理方向键上下/左右切换。

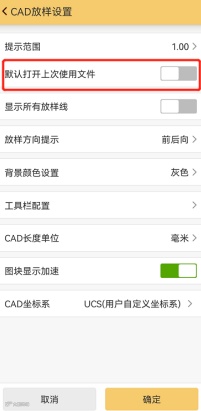

4）放样设置中【默认打开上次使用文件】，增加弹窗提示：“新文件”、“上次使用文件”的两个选项，用户选择“上次使用文件”，就加载本地缓存打开上次的文件，选择“新文件”，就清除本地缓存打开新文件，此外，我们还可以进入CAD放样设置中，手动关闭“默认打开上次使用文件”的弹窗提示。

弹窗提示

关闭弹窗

5）其他更新功能

①CAD放样恢复罗盘模式前后指向，且设置为默认项；

②CAD放样界面，右侧工具栏增加收缩功能，方便用户操作界面；

③优化固定解后当前位置圆形图标，加深颜色，方便与底图色区分明显；

④放样过程中增加提示音，包括点放样/直线放样和连续多段线放样/圆弧放样；

⑤优化CAD放样测横断面时，起点横断面保存时点名不显示问题；

⑥优化CAD文本数据加载限制，解决CAD加载文本数据丢失文本标注问题；

⑦优化CAD块文件“炸开”功能，CAD图纸选择到块时，软件弹出提示信息“是否炸开选中地物？”，点击“是”默认炸开块状图形；

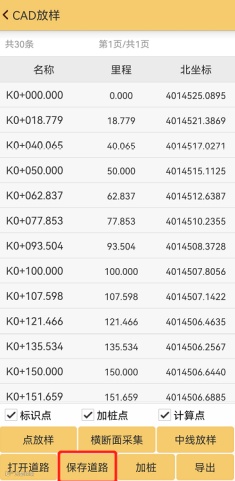

⑧优化去掉CAD选择线路后自动生成道路文件，用户根据所需手动点击保存即可。

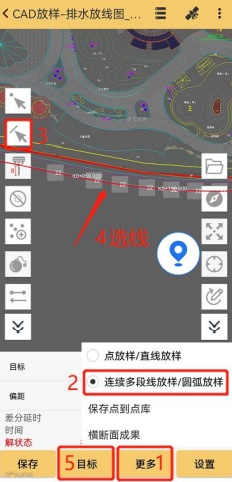

保存道路文件步骤
