制作不同比例尺的分幅图框

最近有小伙伴咨询关于制作分幅图框，这个之前我们就有分享，今天再汇总下。学习制作分幅图框之前先看下不同比例尺下某一位置所在图幅的图幅编号的计算：图幅号的计算（附图幅号计算工具下载），然后再学习一下在ArcGIS中如何制作某一个地区在不同比例尺下涉及的分幅图的图框，有了图框就可以了解分幅图的具体范围，并以此来进行分幅图出图。

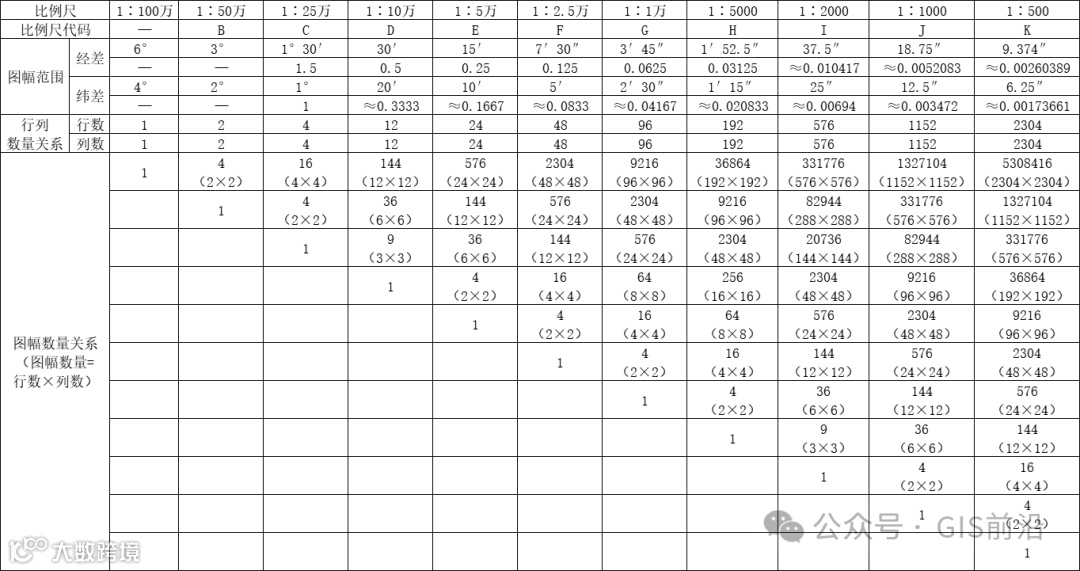

这里再简单回顾一下，现行地图中一共有11种基本比例尺，分别为：1∶100万，1∶5万0，1∶25万，1∶10万，1∶5万，1∶2.5万，1∶1万，1∶5000，1∶2000，1∶1000，1∶500（在旧版标准中没有1∶2000，1∶1000，1∶500），各比例尺下分幅图图幅范围所规定的经差、纬差，以及不同比例尺之间分幅图的数量关系咱们参考下面这张表即可。

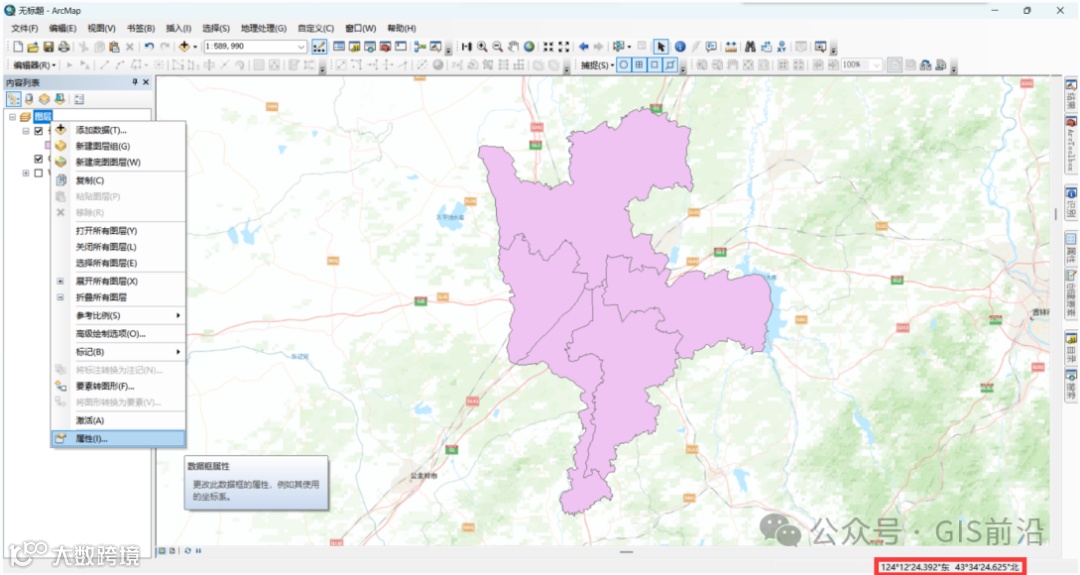

这里以长春市市区创建1∶5万分幅图为例，在【内容列表】将软件右下角显示的坐标设置为度分秒的形式显示。

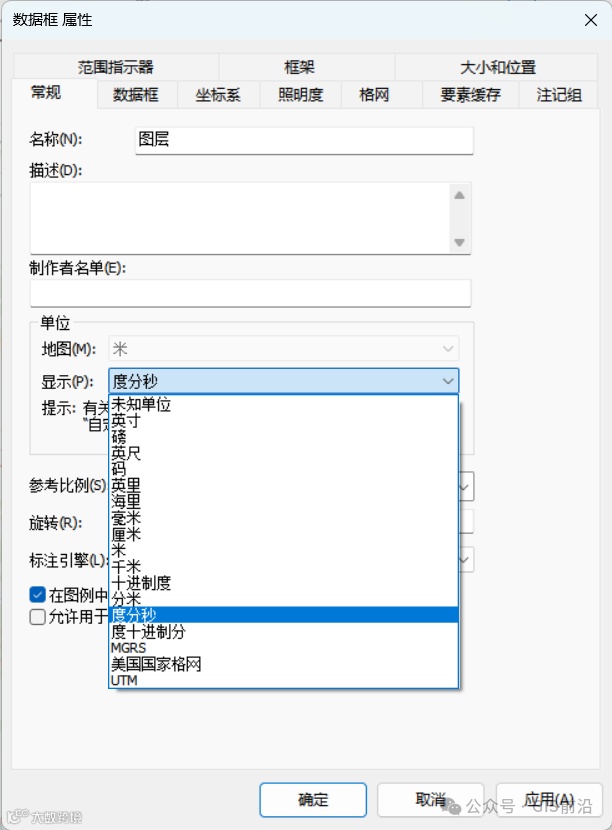

右键【图层】，选择【属性】，在弹出的对话框中选择【常规】选项卡，在其中设置即可。

经查询，长春市市区纬度大概在北纬43°至45°之间，经度大概在东经124°30′至126°之间。

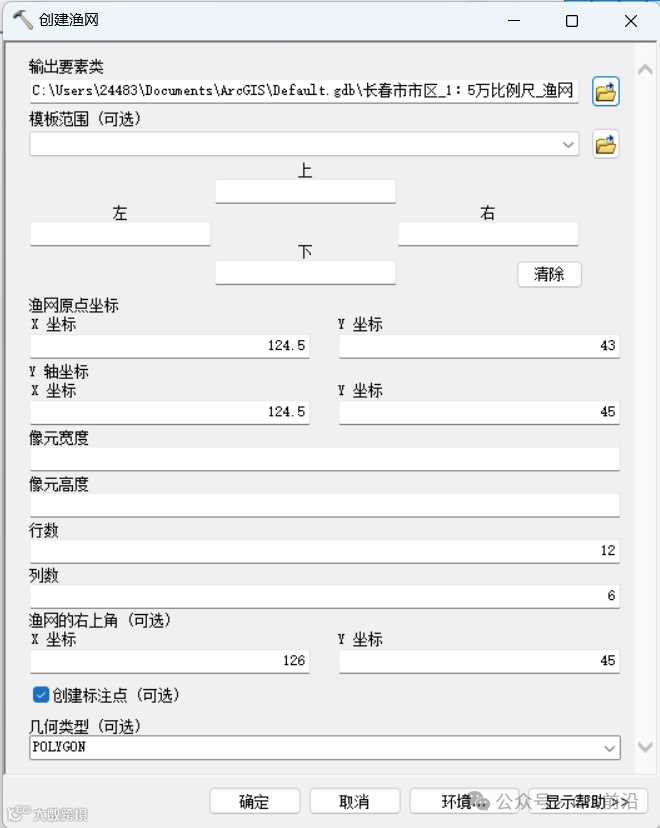

以长春市市区经纬度范围，利用【创建渔网】工具创建分幅图框。通过了解各比例尺下分幅图图幅范围所规定的经差、纬差，以及不同比例尺之间分幅图的数量关系可以知道，纬度差1°、经度差1°30′可以有6行6列共计36张1∶5万的分幅图。所以【创建渔网】工具这里原点坐标定在东经124°30′、北纬43°，Y轴定在东经124°30′经线上，渔网的右上角定为东经126°、北纬45°，行数为12行，列数为6列。

工具位置：【数据管理工具】→【采样】→【创建渔网】。

在制作图框时不是随便1°纬差就可以划分6行1∶5万的分幅图，就比如说北纬1°和5°之间，不能划分成2行1∶50万的分幅图，跨图幅了属于是。

右键【内容列表】中的【图层】，选择【属性】，在弹出的对话框中选择【格网】选项卡，在其中新建格网。

在【创建经纬网】对话框中第二页设置间隔为1∶5万分幅图的经纬度范围，其他页为默认选项。

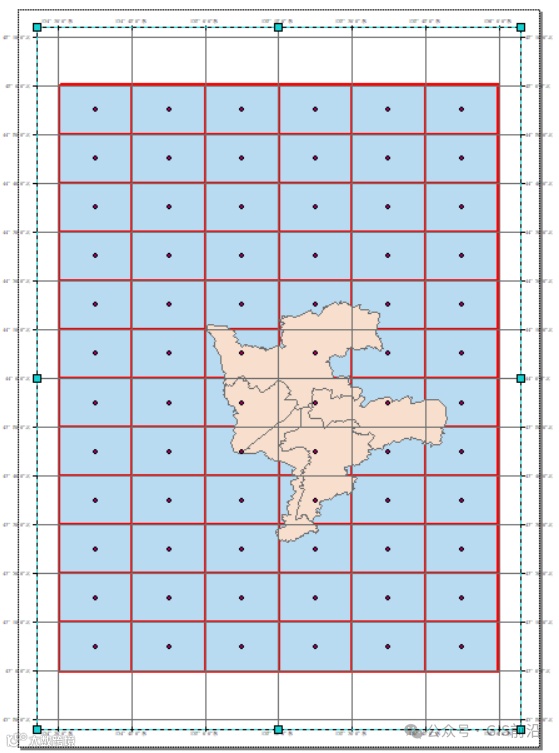

在布局视图看一下图框是否与经纬网。

需要注意的是，【创建渔网】工具生成的图层是未知的空间参考，也就是没有空间参考；这里数据框用的是地理坐标系，同长春市市区图层的地理坐标系一样，否则可能会出现图层不能同步显示的问题。
