935万！“实景三维成都”建技术要求

技术标准及要求各类成果需满足国家相关规范要求和有关标准及技术要求。

1. 成果内容：DEM 数据、元数据和分布图。

2. 成果格式：DEM 数据采用 ERDASIMG 格式， 格网尺寸为 0.5 米。元数据采用 MDB 格式，分布图 采用 MDB 和 MXD 格式。

3. 高程精度：高程中误差平地优于 0.2 米、 丘陵地优于 0.4 米、山地优于 0.5 米、高山地优于 0.7 米。

4. DEM 形态需贴合地表形态，真实反映地形起伏、变化；高程应符合地形连续、平滑连接的总体特征，即使出现跳变，也应符合地貌特征。建筑底部 DEM 形态应水平，与周围地形衔接合理。水库、 池塘等静止水域范围内的 DEM 高程值应一致，流动水域内的 DEM 高程应自上而下平缓过渡，并且与周 围地形高程之间的关系正确、合理，避免因高程差导致逆流或异常凹凸等错误。

5. 其他具体要求参见《成都市域机载激光雷达DEM 生产技术规定》。

1. 成果内容：DSM 数据、元数据和分布图。

2. 成果格式：DSM 采用 ERDASIMG 格式，格网 尺寸为 0.5 米。元数据采用 MDB 格式，分布图采用 MDB 和 MXD 格式。

3. 高程精度：高程中误差平地优于 0.2 米、 丘陵地优于 0.4 米、山地优于 0.5 米、高山地优于 0.7 米。

4. DSM 数据需准确描述山头、洼地、鞍部等 地形特征以及重要建构筑物外形特征等。水库、池塘等静止水域范围内的 DSM 高程值应一致，流动水域内的 DSM 高程应自上而下平缓过渡，并且与周围 地形高程之间的关系正确、合理，避免因高程差导 致逆流或异常凹凸等错误。在裸露地表、水域等没 有其他地物盖区域，DSM 与 DEM 相同位置高程应一 致。所有区域相同位置的 DSM 高程不得低于 DEM 高程。

1. 成果内容：TDOM 数据、元数据和分布图。

2. 成果格式：TDOM 数据采用 TIFF 格式，分幅采用 250 米×250 米；元数据采用 MDB 格式；分布图采用 MDB 和 MXD 格式。

3. 分辨率：原始航空影像分辨率优于（含） 0.08 米/像素，成果重采样分辨率为 0.05 米/像素。

4. 平面精度：平面中误差平地、丘陵地优于 0.3 米，山地、高山地优于 0.4 米。

5. 图像质量：影像应清晰，层次丰富，反差 适中，色调柔和；应能辨认出与地面分辨率相适应的细小地物影像。影像上不应有较大面积云、云影、 大面积反光、污点等缺陷。不应存在因纠正造成的数据丢失、地物扭曲、变形、漏洞等现象。拼接处不应存在重影、模糊、错开或纹理断裂现象。建筑物等实体的影像应完整。

1. 成果内容：MESH 三维模型、元数据、分布 图。

2. 成果格式：采用多级金字塔 LOD 结构的 OSGB 格式。元数据为 MDB 格式，分布图为 MXD、MDB 格式。

3. 精度要求：当倾斜影像分辨率优于（含） 0.05 米/像素时，MESH 三维模型精度参考《基础地理信息数字成果 1:5001:10001:2000 数字线划图》 （CH/T9008.1-2010），要求如下表所示，困难区 域精度放宽 0.5 倍。当倾斜影像分辨率为 0.05 到 0.08 米/像素时，精度指标放宽 1 倍。

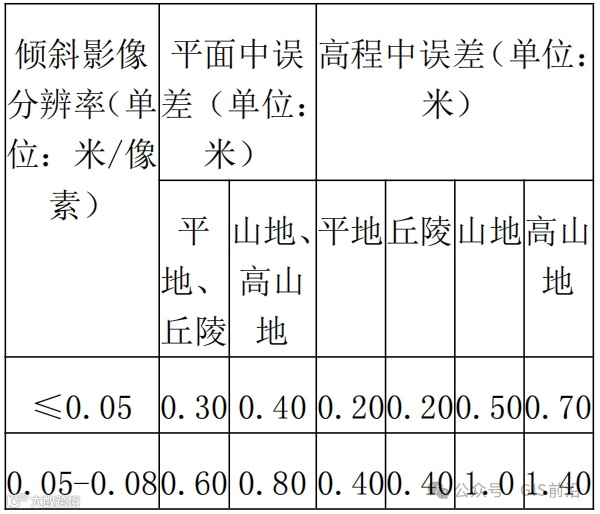

MESH 三维模型精度要求

1. 成果内容：三维图元数据和元数据。
2. 成果格式：三维图元为 MAX 格式和 UDB 格 式，元数据采用 MDB 格式。
3. 精度要求：以 MESH 三维模型为基础生产的 单体化模型精度要求如下：
（1）平面精度：模型特征点平面中误差不大于 0.5 米；
（2）高程精度：模型特征点高程中误差不大于 0.25 米；
（3）结构精度：建筑物模型细节结构尺寸长宽高中至少 2 个值大于 0.5 米部分应表示，其尺寸误差不大于 0.5 米。围墙，或围墙上附带的门楼等建筑可不建模表示。
4. 场景效果：三维图元模型的高度、形状、 位置、相互关系应准确，色彩、明暗对比应整体保持一致，贴近实际。

1. 成果内容：DLG 矢量成果和元数据。
 2. 平面位置精度：地物点相对邻近野外控制点 的平面位置中误差在平地、丘陵地不大于 0.25 米， 在山地、高山地不大于 0.375 米。建筑物密集区及 隐蔽起伏地区在此基础上放宽 0.5 倍。
3. 基本等高距：基本等高距为 0.5 米。
4. 高程精度：高程注记点相对于邻近图根点的高程中误差在城市建筑区和平坦地区不大于 0.15 米，在丘陵地区不大于 0.25 米，在山地不大于 0.367 米，在高山地不大于 0.5 米。森林、隐蔽等特殊困 难地区可按上述要求放宽 0.5 倍。
