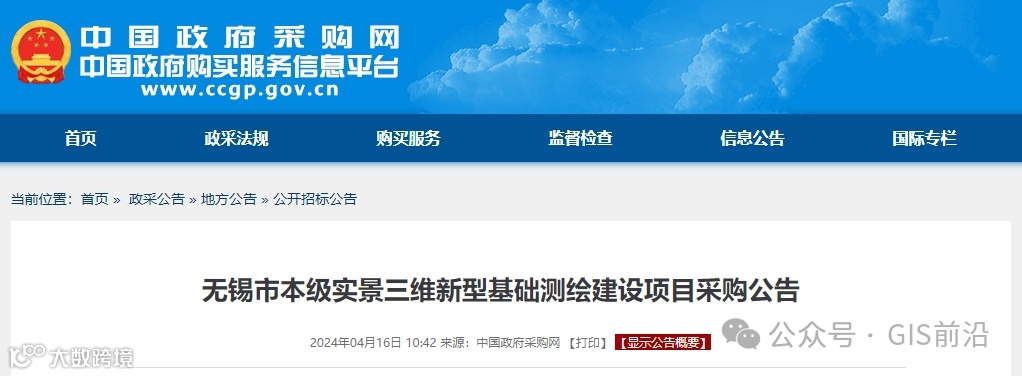

1305万元！无锡市本级实景三维新型基础测绘建设技术要求

（1）坐标系统：2000国家大地坐标系。

（2）高程基准：1985国家高程基准。

（3）时间基准：公元纪年和北京时间

（4）投影方式：采用3度分带的高斯-克吕格投影，中央子午线120度。

主要数据成果位置精度具体见下表所示。

1 像片控制点测量

像片控制点布设采用区域网布设，尽量布设在航向与旁向重叠的像片区域，尽量达到公用，并根据航摄范围和设计航线尽可能采用矩形分区。像控点选在影像清晰的明显地物点、地物拐角点、接近正交的线状地物交点或固定的点状地物上。

2 倾斜航空摄影要求

（1）航摄精度

对于高差较大的测区必须实行分区飞行，确保分辨率一致。

（2）航高

航摄分区内实际航高与设计航高之差不超过设计航高的10%。

（3）影像重叠度

航向一般不低于80%重叠度；旁向一般不低于70%重叠度。如果气象条件不佳，预计可能导致实际飞行航线偏离过大，需适当增加旁向重叠度。

（4）影像质量要求

垂直影像分辨优于 0.03 m，各镜头影像须清晰、反差适中、色彩鲜明、颜色饱和、相同地物的色彩基调基本一致、有较丰富的层次和能辨别与地面分辨率相适应的细小地物影像。

（5）航摄时间

在规定的航摄期限内，选择对成图影响较小、云雾少、无扬尘（沙）、光照充足、大气透明度好的季节进行摄影，射区太阳高度角≥40°，阴影倍数≤1.2倍。

（6）补摄与重摄

航摄过程中出现的绝对漏洞、相对漏洞及其它严重缺陷必须及时补摄，补摄航线的长度应超出漏洞外五条基线，应采用相同的倾斜摄影测量设备进行补摄，当某段POS数据经分析后无法使用，应对该段航线进行补摄，补摄航线的长度应超出该段航线外五条基线。

3 倾斜摄影三维模型构建要求

（1）模型纹理色调一致、均匀、无镶嵌痕迹，保障建筑物建模效果优良，模型分明，不能有明显变形、不平整、与实际不符情况。模型层级合理、结构正确，浏览无障碍。绝对精度和相对精度满足要求。

（2）模型Mesh三角形不允许存在重叠，三角形排序必须采用右手坐标系，三角形平均密度不能大于10个/㎡。瓦片索引采用多级索引，每个瓦片只允许存在一棵索引树。瓦片索引中每个节点的所有子节点必须能够完整的替代当前节点，不允许存在空节点。模型输出格式为OBJ/OSGB格式。

4 倾斜摄影三维模型修饰要求

（1）数据底部美观性要求，底部无碎片。数据边缘美观性要求，边缘整齐。数据整体色彩要求，纹理整体上无明显色差且纹理需经过去雾、色彩增强等处理。整体水平视角下不应有明显可见碎片，存在零散碎片的瓦块数量不应超过瓦块总数的10%。

（2）水域、水面修整。水面无空洞、纹理真实、允许少量树木植被倒影存在，整体不影响美观性。

（3）植被：去除悬浮植被，植被区无1m×1m及以上的破洞，植被下灰色纹理不超过20%。

（4）对主要道路进行处理。置平，无明显起伏，无破洞、闪面，道路斑马线纹理无明显错位。将破损的车辆、行人删除并进行纹理替换，删除明显悬浮物。

5 模型融合要求

（1）倾斜摄影三维模型与重建三维模型单体融合后的模型，应平衡细节层次结构，符合OSGB瓦片集模型目录、命名和文件结构规则，不得新增瓦片文件或在瓦片文件内直接增加不具备细节层次结构的模型。

（2）重建单体化模型融合到地理场景倾斜摄影三维模型中的数学指标要与地理场景倾斜三维模型建设精度保持一致；融合后的建筑物模型高度与原有倾斜三维模型建筑物高度相比，在确保底部融合完整的情况下，偏差必须小于0.25米。

1 模型管理要求

重点区域重建单体化三维模型文件成果包含了3dMax源文件、obj源文件、osgb源文件等3个类别，与建筑物对应地理实体编码保持一致，文件命名规则采用实体编码进行，如果一个地理实体对应两个以上的 obj模型，在地理实体编码规则基础上添加顺序号，确保城市三维模型文件与地理实体的对应关系。在项目文件夹根目录下创建成果类别文件夹，文件管理和整理以方便后续查找源文件和更新为原则。

2 模型质量要求

重点区域重建单体化三维模型必须保持地理要素原有外观的完整性、美观性、统一性，模型观感与原物体保持一致，需采用真实纹理，模型纹理精细度需与倾斜三维模型分辨率保持一致。模型主要质量要求如下。

（1）格式要求：文件格式应该是.max格式，模型需由可编辑多边形组成，不得使用三角面片，模型具有完整的三维几何结构。

（2）几何精度：模型数据应统一以“米”为计量单位，建筑物模型高度必须和所提供的竣工图纸、倾斜摄影数据一致。建筑物模型位置必须和所提供的地形图一致；建筑物模型轮廓必须与地形图一致；1：500图范围内的建筑物，内多边形为建筑物的实墙，外多边形为建筑物的房檐；制作建筑物模型时，实墙应按内多边形，房檐按外多边形。

（3）属性精度：建筑物属性必须满足《城市信息模型数据规范》要求，建筑物模型建筑编号、建筑名称、权属单位、标准地址、地上地下建筑层数、建筑高度等属性填写必须完整、准确。

（4）纹理要求：为保证模型数据量不宜过大，计算机的读取效率相对高效，并兼顾纹理图片效果的前提下，最终的贴图纹理长宽像素尺寸应为2的n次幂，最大不宜超过1024*1024。制作好的标准纹理以JPG格式进行存储，存储质量级别以8为宜。对用于精细模型的图片可设置为9。

（5）烘焙要求：建筑物烘焙前需轴心需置零、并记录轴心位置。应采用无锡市CIM平台数据标准规定的统一光源进行烘焙，不能随意设置光源。

（6）渲染要求：模型中涉及到玻璃幕墙等纹理材质的，相关模型构件需采用HDR贴图，能满足高渲染引擎平台夜景模式的需求。

（7）贴图要求：一个*.obj模型文件对应的贴图不要超过100个，若超过100个，则应该分成2个或多个*.obj文件。

3 模型制作规范要求

重点区域重建单体化三维模型中不能出现模型直接穿插到另一个模型里面，如果有穿插到里面的部分，应该切线把里面看不到的部分删掉、并且焊接顶点。被另一个元素挡住的部分要切线删除，并且焊接顶点。

重点区域重建单体化三维模型不应在墙体中贴上透明贴图，导致模型显示闪烁。应该把需要的内容合成到墙体的贴图中。

（1）排放模型的捕捉对点

一个模型放置到另一个模型上，一般要使用点捕捉来完成，这样可以避免出现缝隙的现象。例如道路的绿化带、应该用点捕捉对齐到道路绿化带挖空的位置。

（2）规则建筑确保点对齐

比较规则的建筑一般从顶规图看，建筑顶处和底处的顶点都是完全重合的。如果不重合，需要使用捕捉命令把点对齐。

在重点区域重建单体化三维模型制作完成后，需要取消全部冻结物体和隐藏物体、优化材质球、清空材质球、清空贴图目录，若有无用的冻结和隐藏物体，需要删除掉。

项目有关成果要满足《新型基础测绘与实景三维中国建设技术文件》系列文件、《实景三维中国建设总体实施方案(2023-2025年)》、《实景三维江苏建设实施方案(2023-2025年)》和《实景三维无锡建设方案(2023-2025年)》等相关规范要求。具体提交成果包括但不限于：

1 数据成果

（1）过程数据成果：补飞外业航摄数据、像片控制点数据、空三成果数据、倾斜摄影外业记录表、倾斜摄影分区图、空三分区图、像片索引图、像控点实测照片、模型镶嵌接边示意图；

（2）地理场景地形级成果：DOM、DEM成果发布切片服务数据集；

（3）地理场景城市级成果：倾斜摄影三维模型成果（包含多源多尺度存量数据集、补采数据集、融合数据集等），提交OSGB瓦片集格式和3DTiles格式成果；

（4）优于LOD3 级重建单体化模型成果：3dMax原始格式，以及obj和3Dtiles格式；

（5）基础地理实体成果：一般地理实体、重要地理实体、政务应用专题实体等，统一提交GDB格式数据库；

2 库体成果

（1）地理场景分库；

（2）地理实体分库；

（3）实景三维元数据库。

3 文本文件

（1）项目技术设计书；

（2）项目总结报告；

（3）项目质检报告。

4 其他成果

（1）实景三维成果展示浏览软件一套；

（2）根据采购方要求完成实景三维示范应用建设；

（3）其他相关资料。

付款条件（进度和方式）：合同签订后，自收到供应商发票之日起15日内支付不低于合同金额的30%，中期进度款按采购方要求交付阶段性成果后支付，最终验收款经采购方验收合格后支付，付款条件及具体金额应结合省厅实景三维建设要求、各级财政预算等情况，在签订合同时协商约定。如为联合体中标，每次付款，联合体各成员单位分别向采购方开具正式发票后，采购方根据合同约定的付款条件分别支付给联合体各成员单位。

履约验收：完成约定的全部工作内容，成果应当经省级以上测绘产品质量监督检验机构检验合格，且经由项目采购方组织的专家验收通过，完成最终成果归档。

空域申请问题：中标人需自行解决空域需求问题，按照正规的空域手续和流程作业，若测区范围内含有禁飞区域，禁飞区域应遵循国家相关规定开展工作。数据生产全过程必须严格遵守《中华人民共和国测绘法》《中华人民共和国测绘成果管理条例》和有关保密法律、法规的规定；中标人应当建立完善的保密管理制度并配备必要的保密措施，确保数据生产安全；中标人安排的项目团队成员、实施人员需签订数据安全保密协议，经甲方同意后方可更换调整项目人员。

人员要求：

项目负责人一名，要求具有注册测绘师资格证书、高级工程师（含）以上职称，具有项目相关专业领域、丰富经验的专业人员，负责推进本项目工作有序开展、稳步推进，及时有效处理项目开展出现的异常状况。项目负责人未经采购人允许不得调整，如需更换须征得采购人书面同意。投标时需提供相关证书原件，复印件加盖公章做入投标文件中。

项目技术负责人一名（不可与项目负责人同时兼任），要求具有高级工程师（含）以上职称，具有项目相关专业领域、丰富经验的专家，提供技术支撑，对现场无法处置的问题进行研判分析、响应处置，并给出相应的解决方案。项目技术负责人未经采购人允许不得调整，如需更换须征得采购人书面同意。

拟投入的作业人员结构应合理，具有较强的作业和管理能力，拟投入人数不得少于30人，其中具有工程师（含）以上职称人数不少于15人。项目启动后至验收结束期间，中标方应根据采购方要求派人员驻场。

中标人具有快速响应服务能力。服务过程中，接到采购人通知后，在3小时内响应，并在24小时内提出解决方案。
