之前我们分享过分析图的箭头符号，

↓ ↓ ↓ ↓

有很多小伙伴呀，

并不满足，

还想知道带状空间的符号怎么画的，

这下好了，

我们来分享一些带状符号的绘制技巧！

↓ ↓ ↓ ↓

ArcMap和ArcGIS Pro都可以绘制，

小飞飞个人觉得，

在制图这方面，

Pro确实要方便一些。

所以用Pro来演示一下，

第一步—箭头的绘制

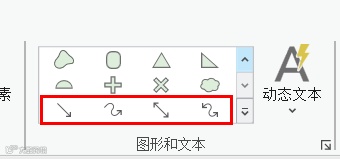

在制作好的底图上，用Pro的“图形和文本”工具框的符号，根据你要表达的样式，绘制出箭头——

第二步—虚线与锥状面

“虚线”与“锥状面”是制作带状空间符号的必须的两个操作。

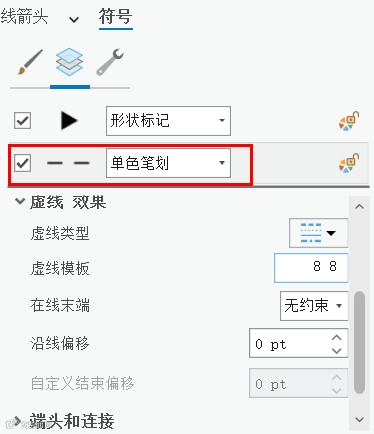

“虚线效果”：在“虚线效果”的设置选项中，选择合适的虚线样式，结合具体图纸进行合适的参数设置，其中，一般是在“虚线模板”那里，调整数字，开控制虚线的间距——

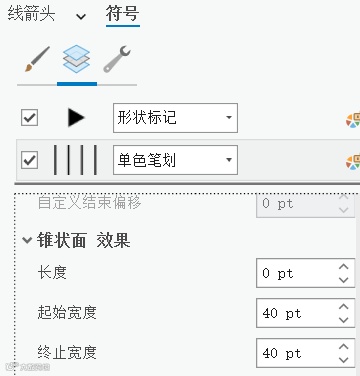

“锥状面效果”：首先为虚线添加个“锥状面效果”，然后，在“锥状面效果”的面板中设置参数，重点是调整“起始宽度”和“终止宽度”的参数，实现带状符号的表达——

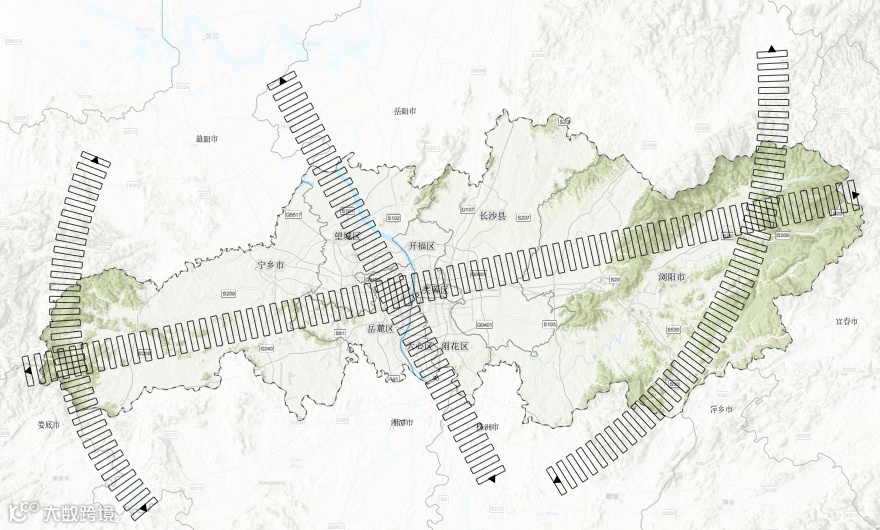

然后，你就可以到这样的效果啦——

第三步—箭头的样式与位置

这一步也是必须的。要根据实际的情况，调整箭头的大小、形状、与虚线的相对位置。

选中箭头的符号，在“外观”面板中，调整箭头的样式，颜色、大小等内容——

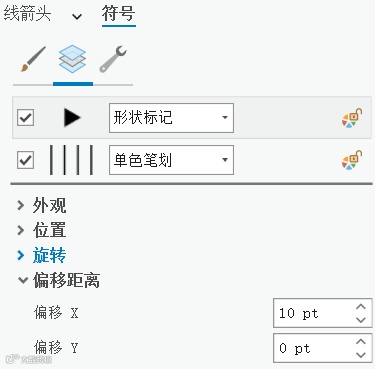

在偏移距离的面板，设置合适的参数，保证箭头和虚线的相对位置是正常的就可以了——

第四步—符号的整饰

这一步倒不是必须操作，就是可以根据图纸要表达的内容，进行带状空间符号的的整饰与美化，表达出合适、美观的符号。

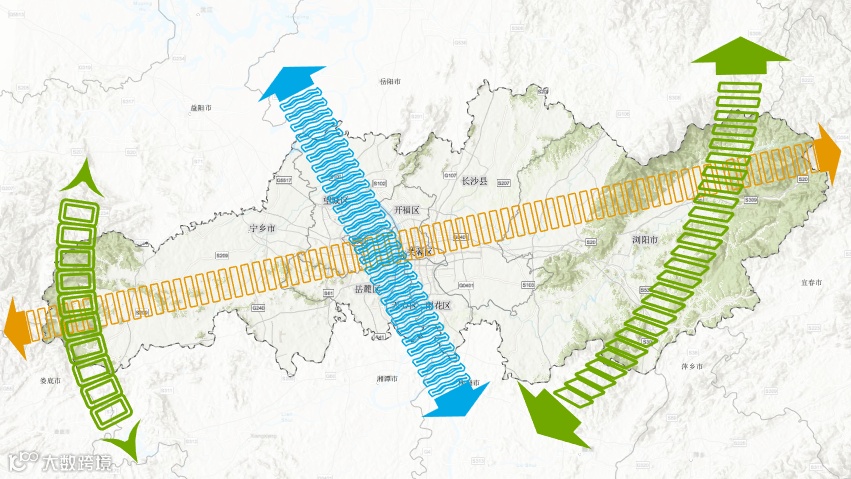

可以通过添加“剪切”、“缓冲区”、“比例”、“圆环”、“波形”等等效果，并调整合适的参数，就可以绘制出各种各样的带状空间啦，感兴趣的同学，可以自行去尝试下。
