有生态圈的圈友私信我，“两期断面线不封闭，CASS软件怎么计算出横断面面积？”下图这种，断面面积如何计算的？只有完全封闭的两条断面线，断面面积才是正确的。

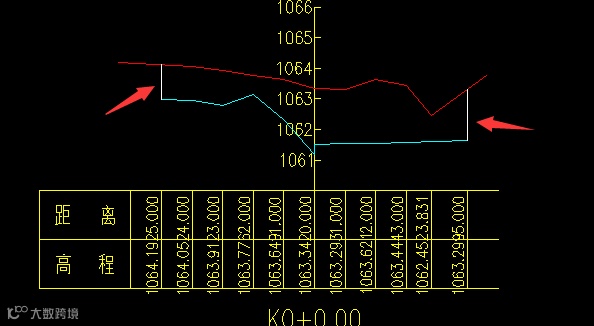

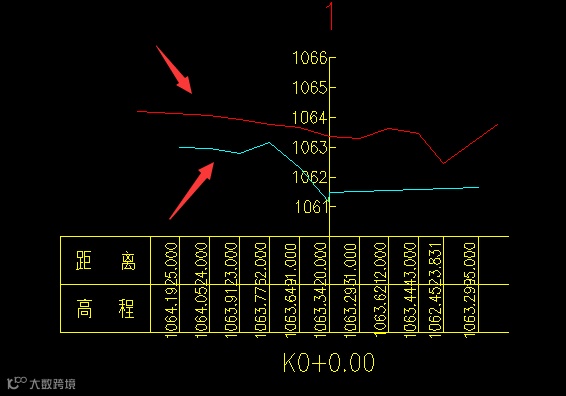

未封闭两期断面线

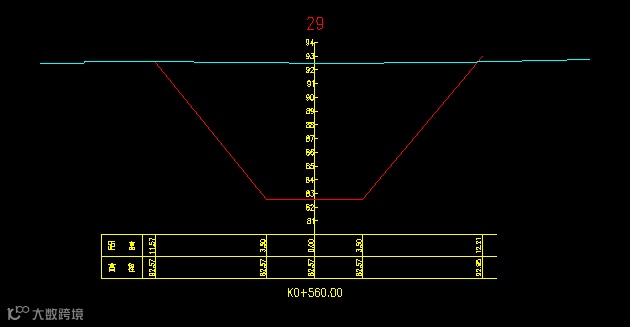

封闭的两期断面线
CASS怎么计算的？
我找到一个实例数据，下图所示的两期断面线并未闭合。CASS的计算过程是：取较短的一条线取垂线相交，求封闭断面的面积。

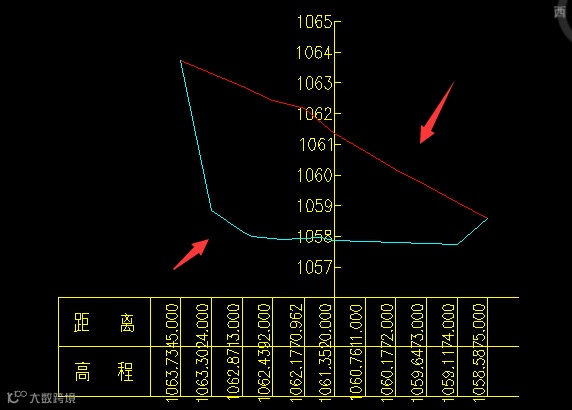

未相交两期断面线
未封闭断面线计算过程
验算过程

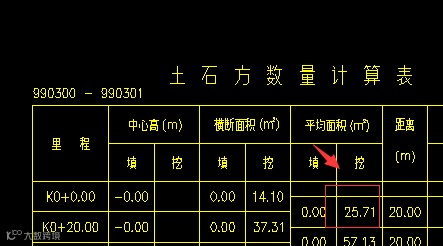

• 将上图两期断面图，输出土方计算表。得到断面面积25.71
• 将较短的蓝色断面线向上垂直延伸至红色断面线。
操作过程

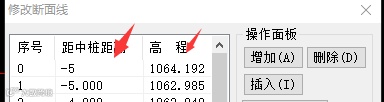

点击菜单“工程应用-断面法土方计算-编辑断面线”，在下图界面中，给蓝色断面线添加-5和5两个点。延长并相交的断面线见下图。

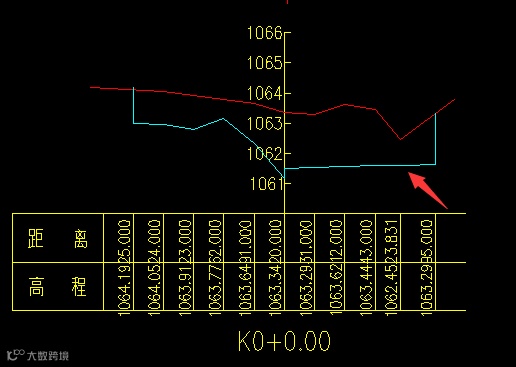

延长相交的断面线
• 再次输出土方计算表

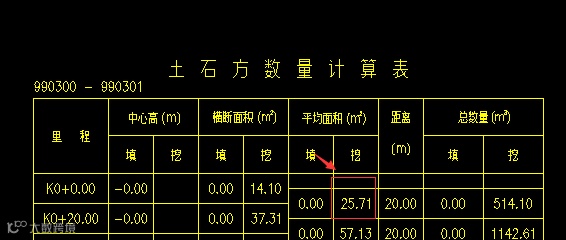

延长相交后的断面线，再次输出土方计算表，得到的断面面积还是25.71。
说明CASS计算这种不相交两期断面线，就是取垂线封闭。
用户应该如何操作
知道了CASS计算的方式，那么问题来了，这种不封闭的断面线要怎么处理，才能输出正确的断面面积呢？
首先，当然是要闭合啦。实例数据中，很少出现垂直的边坡线。用户如果遇到上述未闭合的断面线，要先检查断面线是否完整。
操作1：在符合实际地形的前提下，手工拖动断面线节点。下图所示

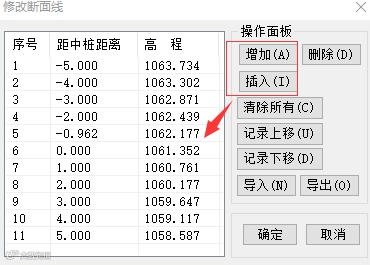

操作2：点击菜单“工程应用-断面法土方计算-编辑断面线”，选择断面线，在下图界面中编辑断面线。
PS：无论怎么修改，都必须符合实际地形或设计数据，这个原则必须坚持的。因为CASS是没法猜测出真实的数据情况。
- END -
