拼接线的编辑与无人机正射影像的生成

正射镶嵌导出通常用于基于源照片和重建模型生成高分辨率影像。最常见的应用是航空摄影测量数据处理，但当需要物体的详细视图时，它也很有用。执行正射镶嵌接缝线编辑以获得更好的视觉效果。

有时在正射镶嵌生成后，会在拼接图像上观察到不需要的伪影，例如道路上的汽车。拼接线编辑（修补）功能允许手动选择一个或多个图像来纹理正射镶嵌的指示部分。因此，最终的正射影像可以根据用户的期望在视觉上得到改进。

通过按正射视图工具栏中的显示接缝线按钮，可以在正射视图中打开自动接缝线进行检查（要打开正射视图模式，请双击工作空间窗格的区块内容中的正射镶嵌标注）：

将手动图面应用于正射镶嵌

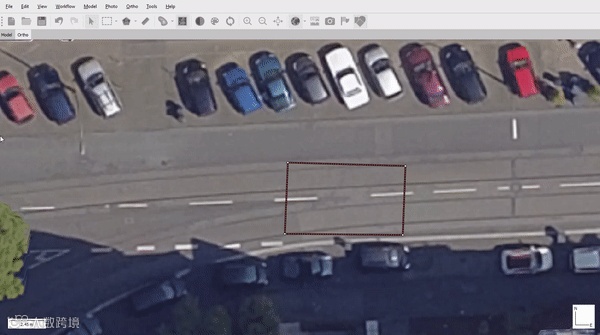

1. 使用绘制多边形工具在正射镶嵌上绘制面，以指示要在正射视图模式下重新纹理的区域。

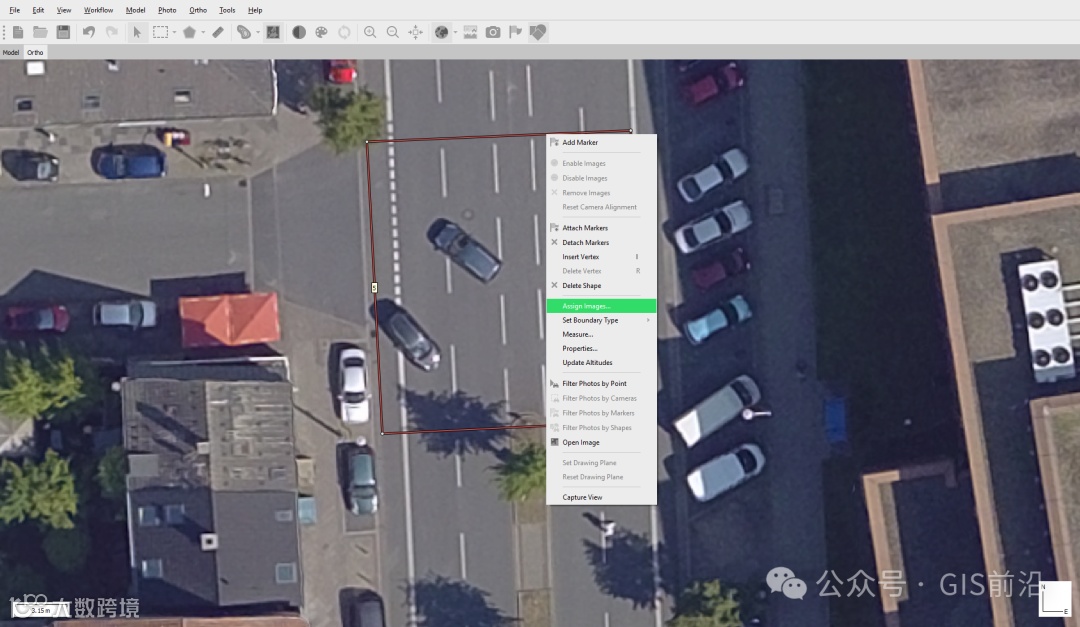

2. 从所选多边形的上下文菜单中选择“指定图像...”命令

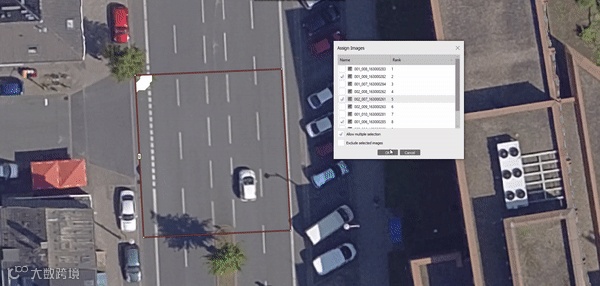

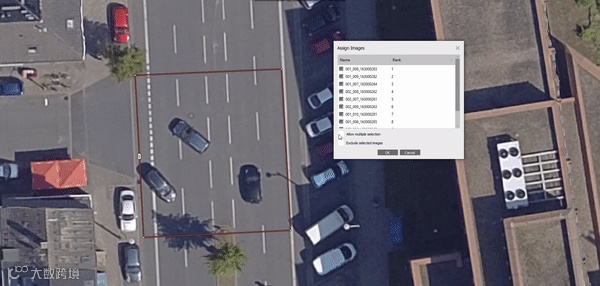

3. 在“指定图像”对话框中，选择图像以对多边形内的区域进行纹理处理。正射视图中的正射镶嵌预览允许评估选择结果。

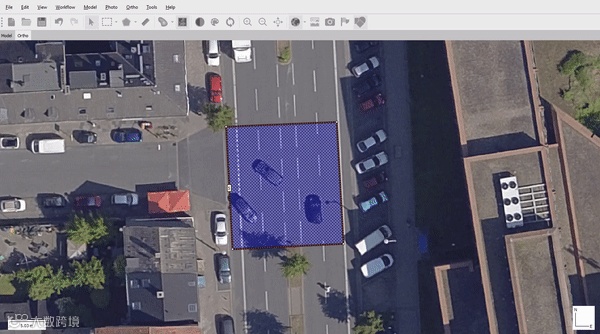

4. 单击“确定”按钮以完成图像选择过程。在应用更改之前，感兴趣区域将使用蓝色网络进行标记，以指示在使用多选选项的情况下，某些编辑正在等待强制执行。

5. 单击正射镶嵌快捷菜单中或正射视图模式工具栏上的更新正射镶嵌按钮。

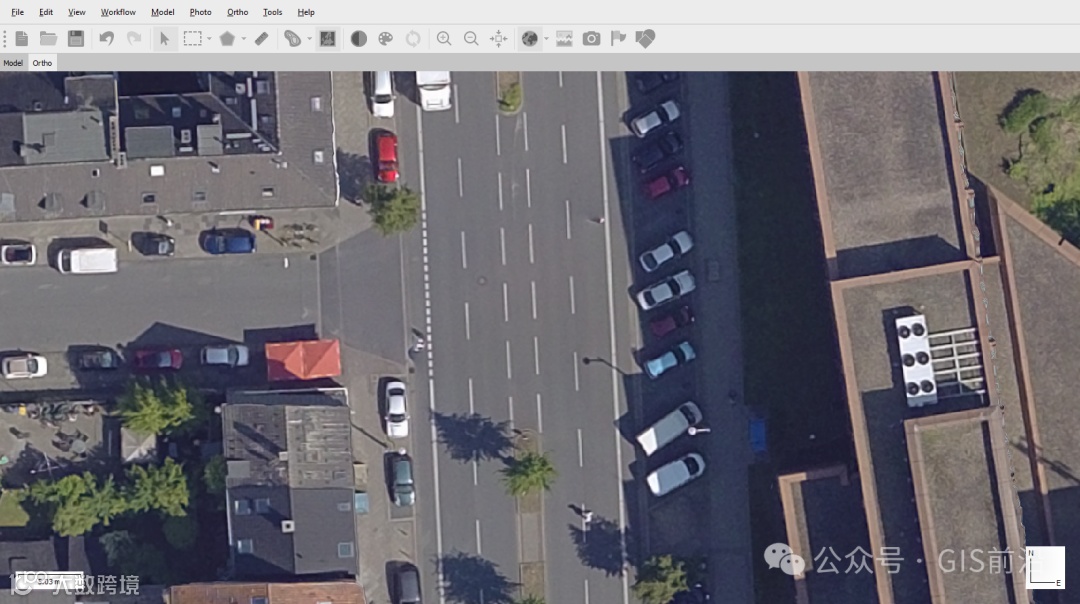

6. 结果将以正交视图模式显示。

补丁工具的使用

1.如果要重复多次分配图像操作，建议使用正交图中的绘制补丁工具，或通过正交视图菜单的相应工具栏按钮。

2.在这种情况下，仍然需要按照上述步骤绘制多边形，但将自动分配最合适的图像。

图像是相对于面片的第一个绘制顶点进行选择的。

3. 单击正射镶嵌快捷菜单中或正射视图模式工具栏上的更新正射镶嵌按钮以应用执行的所有接缝线编辑。

结果：

颜色校准

如果在捕获方案期间照明条件发生了显著变化，建议在构建正射镶嵌过程之前使用工具菜单中的校准颜色选项。该选项可以帮助均匀数据集上图像的亮度和白平衡。请注意，对于大型数据集，校准颜色过程可能会非常耗时。

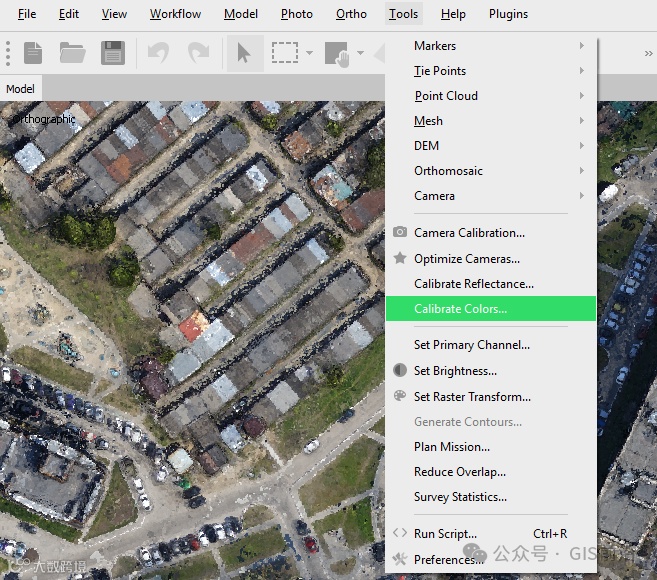

1. 选择校准颜色... 命令。

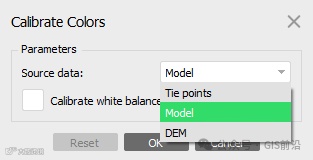

2. 在“校准颜色”对话框中选择所需的颜色校准参数。点击 OK 完成后按钮。

源数据：

定义应将哪些数据作为重叠区域估计的基础。最好根据计划投影正射镶嵌的表面选择源数据类型。

校准白平衡：

如果白平衡也应该均匀，则要打开其他选项。

3. 将出现进度对话框，显示当前处理状态。要取消处理，请单击取消按钮。

构建正射镶嵌

对于具有现有网格或DEM的块，只能对以.PSX格式保存的项目执行生成正交镶嵌过程。

1. 从工作流菜单中选择构建正射镶嵌...命令。

2. 在构建正射镶嵌对话框中，为正射镶嵌参考设置坐标系或选择投影类型。

3. 选择要投影到的正射校正影像的表面数据类型。

4.完成后单击“确定”按钮。

5. 将出现进度对话框，显示当前处理状态。要取消处理，请单击取消按钮。

一个区块中可以存储多个正交马赛克实例。如果要保存当前正交马赛克实例并在当前块中构建新实例，请右键单击正交马赛克并取消选中“设置为默认选项”。如果要保存当前正交镶嵌实例并编辑其副本，请在正交镶嵌上单击鼠标右键，然后选择“复制”选项。

导出正射影像

要导出正射镶嵌：

1. 选择导出正射镶嵌... 命令，从文件菜单。

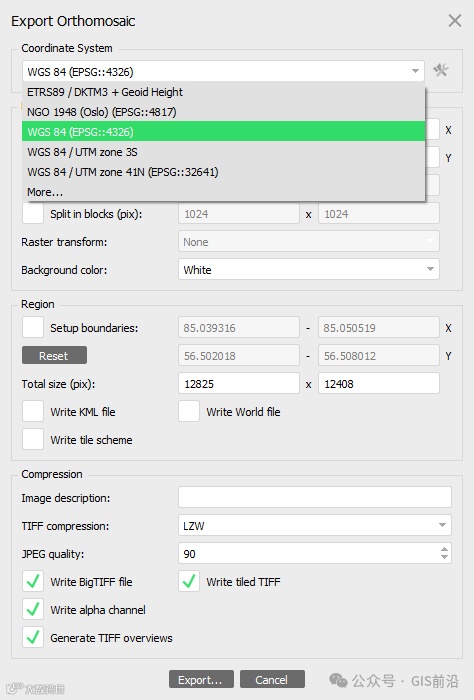

2. 在导出正射镶嵌对话框中，指定要保存正射镶嵌的坐标系。

3. 选中写入 KML 文件和/或写入世界文件选项以创建在 Google 地球和/或 GIS 中对正射镶嵌进行地理配准所需的文件。

4. 单击导出... 按钮开始导出。

5. 浏览目标文件夹，选择文件类型，然后打印文件名。单击保存按钮。

6. 将出现进度对话框，显示当前处理状态。要取消处理，请单击取消按钮。

由于Google Earth仅支持此坐标系，因此只有当选定的导出坐标系为WGS84时，写入KML文件选项才可用。

坐标定位文件指定导出正射镶嵌的四个角折点的坐标。此信息已包含在GeoTIFF文件中，但是，由于某种原因，您可以复制它。如果您需要以 JPEG、PNG 或 BMP 文件格式导出正射镶嵌，并且希望获得地理配准数据，则此信息可能很有用。

正射镶嵌导出支持以下格式：

来源：Agisoft Metashape官网 由小编整理翻译
