运用arcgis pro布局中的强大的布局系列功能，制作整套图则。
今儿重点介绍图则分幅及图框样式设置
01
增加图则分幅图层
在arcgis pro地图空间中，放置必要的图层，如规划用地、RD_红线、RD_中线、规划范围、坐标点等，其中的坐标点在上一期有详细教程讲述如何生成。

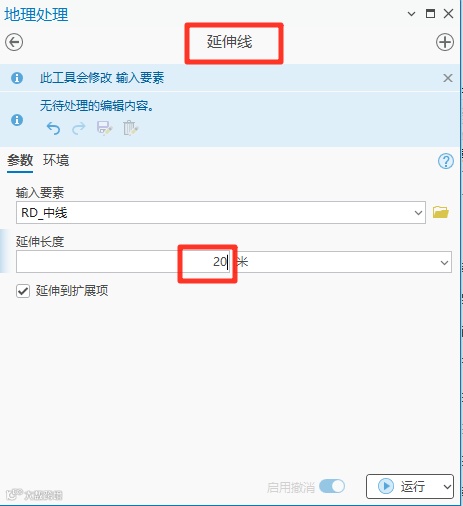

首先，复制“规划范围”图层，名字改为“图则分幅”，用“RD_中线”分割要素。处理“RD_中线”图层，类似cad修剪和延伸操作，可以处理肉眼很难发现的没有延伸或没有修剪的线段。先用“延伸线”工具，延伸线，长度看情况设置。

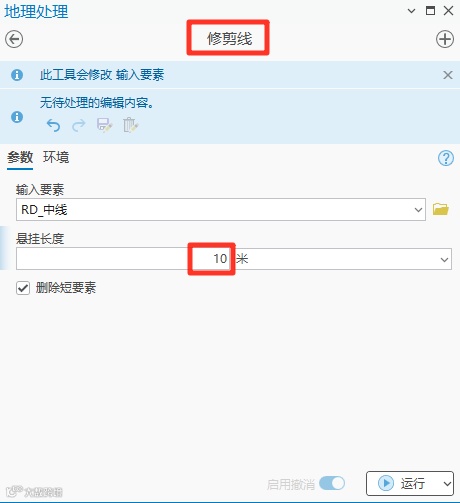

然后，用“修剪线”工具，修剪超短线段。
这样，“RD_中线”图层就整理好了。

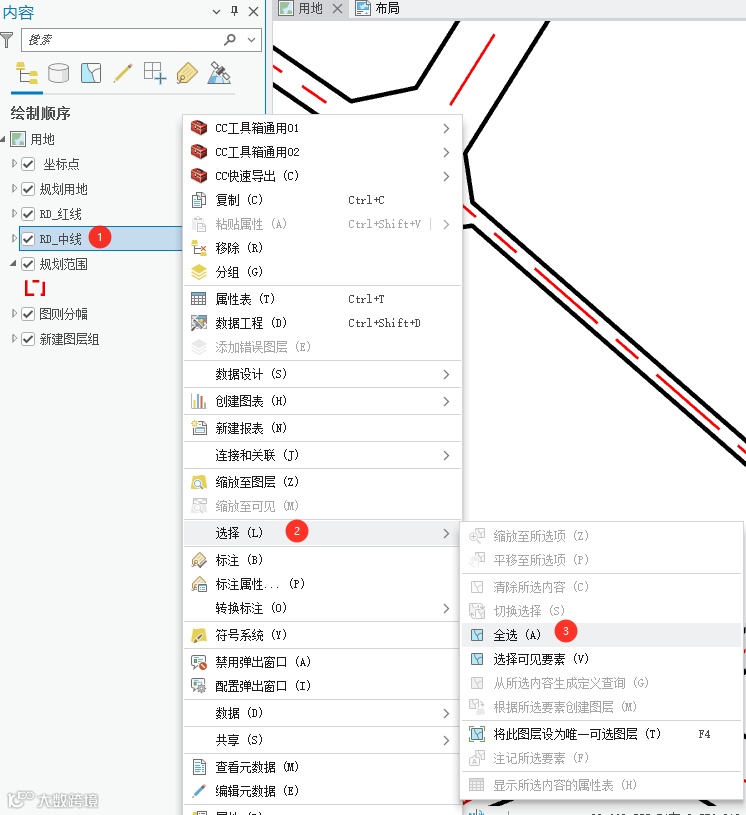

接着，进行分割图幅操作，右键全选“RD_中线”图层

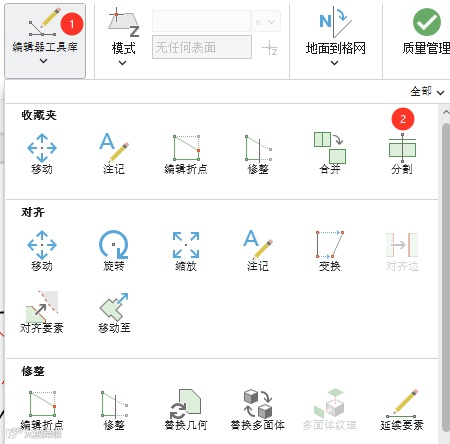

在菜单中找到编辑/编辑器工具箱/分割

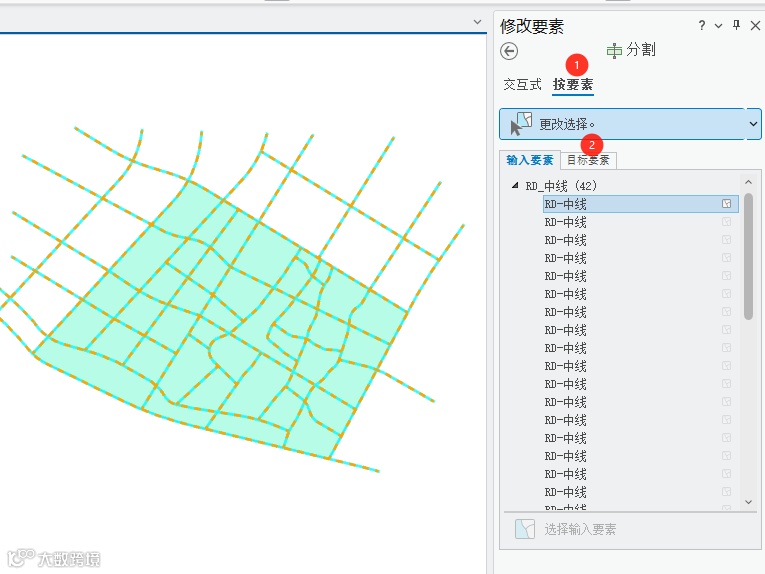

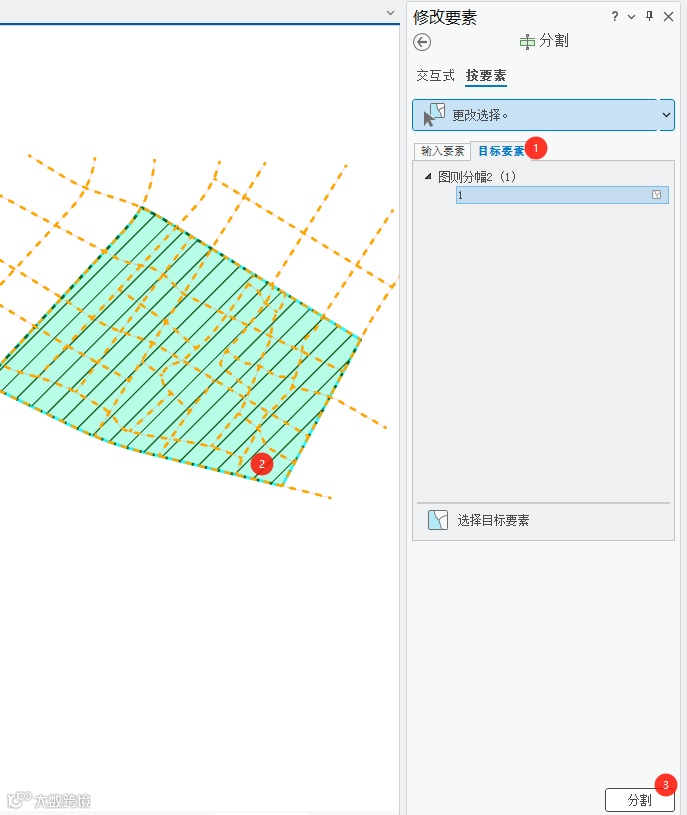

让中线都作为输入要素，然后点目标要素，目标要素为图则分幅图层。
接着，点分割，即可以把一大块的面要素按中线分割成多个小块了。然后根据情况合并太小的地块。

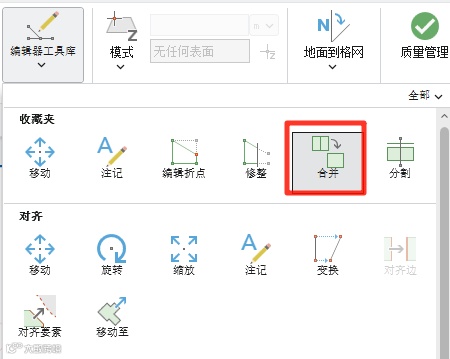

合并操作，记得点右下角的合并，才能合并地块。
重点：地块图则分幅，建议2-4个街坊就作为一个地块图则。分幅分细些图则量会比较多，但没关系，pro处理几个或几百个地块图则，工作量是一样的，因为都是批处理，图幅分小点还可以让图面更简单明了。
最后，对地块图则分幅图层 进行编号，创建一个字段，文本型，手动进行编号，01、02、03.....。

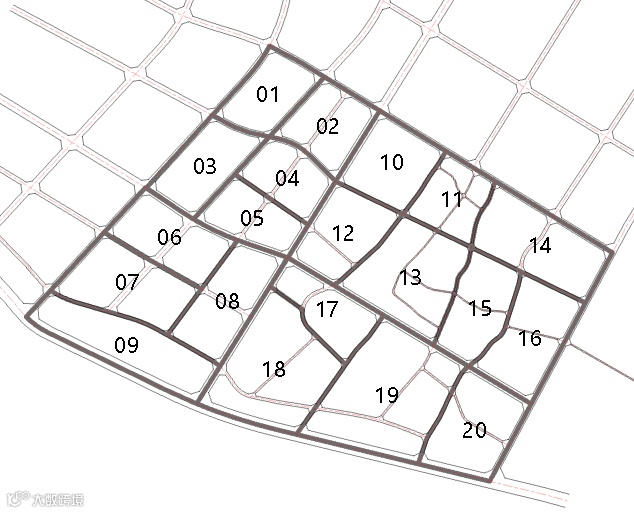

这样图则分幅图层就做好了，如下效果。
02
地块图则布局与样式设置

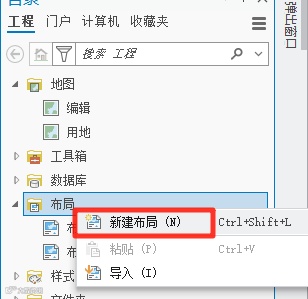

首先，在右侧目录中找到布局，右键新建，改名为“地块图则”。

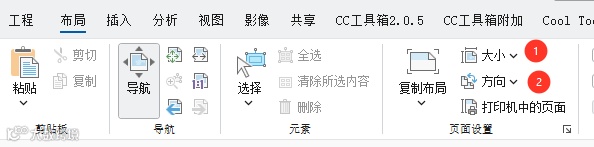

然后，设置布局大小和方向，一般是A3横版。

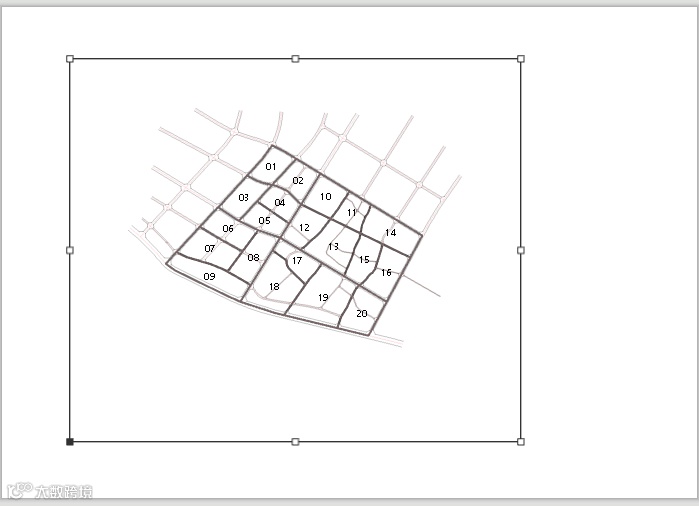

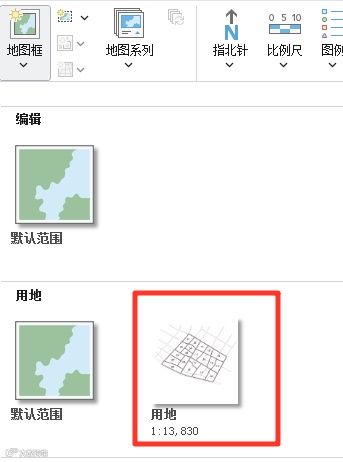

接着，插入地图框，选择用地。

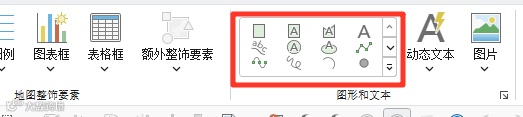

再然后，设置图则布局框样式。在菜单中点插入矩形和矩形文本，即可以设置自己的个性化图则框。这个没什么技巧，第一次设置会比较繁琐，但后续可以复制粘贴使用原来的图则框。

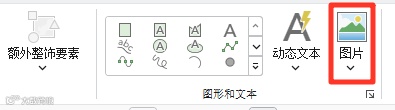

也可以用插入图片的方式，把图则框样式做成图片插入布局中。

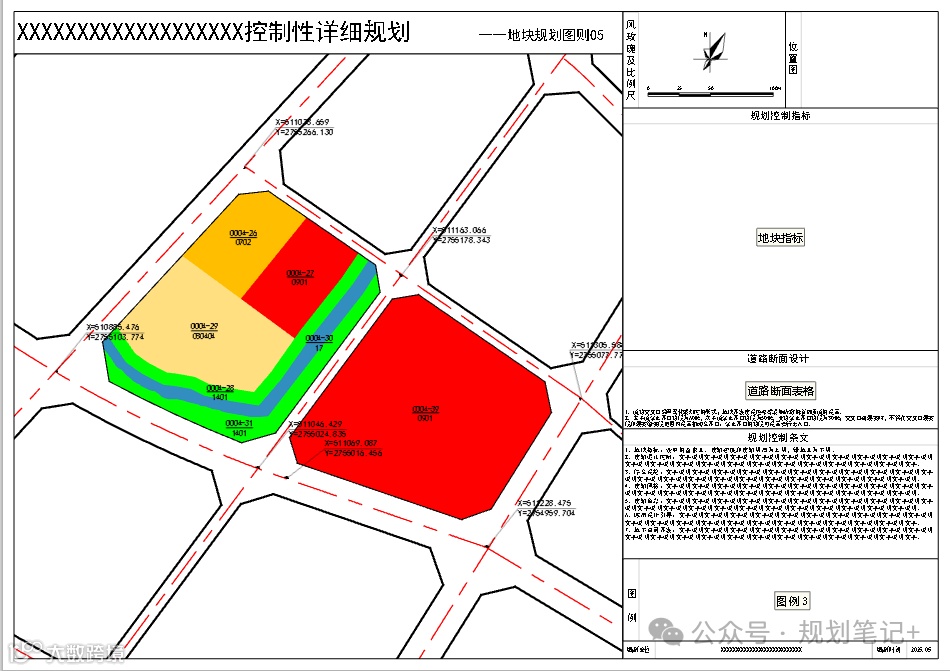

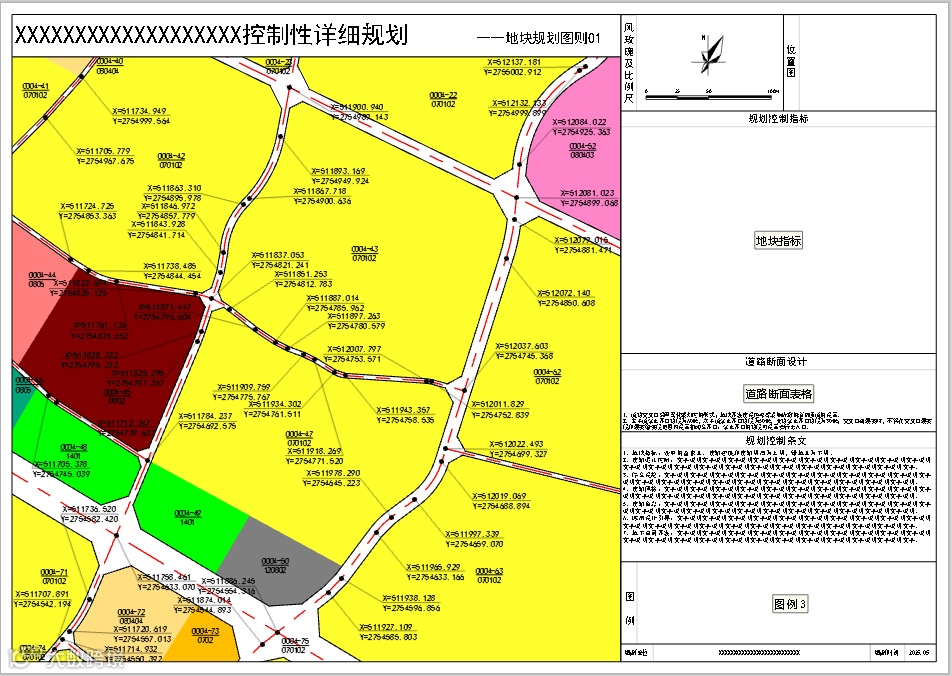

最后，可以得出类似这样的效果，包括风玫瑰比例尺、位置图、地块指标、道路断面、控制条文、图例、落款信息的地块图则框，同时把地图框位置对上。
03
图则布局系列图设置

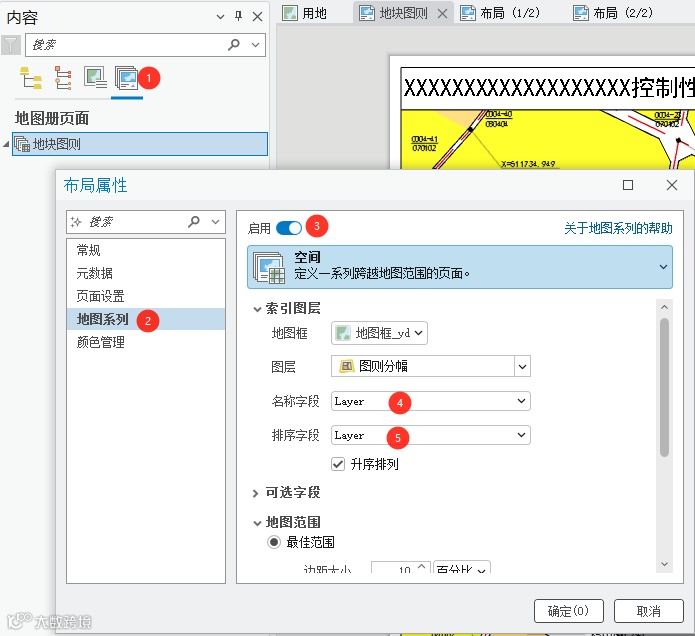

左侧，图层内容顶上最后一个，启动系列图
这块内容，咱们帅气的cc工具箱创始人会长先生有详细的介绍，我就不做深入介绍了
。
04
地图空间裁剪图层设置

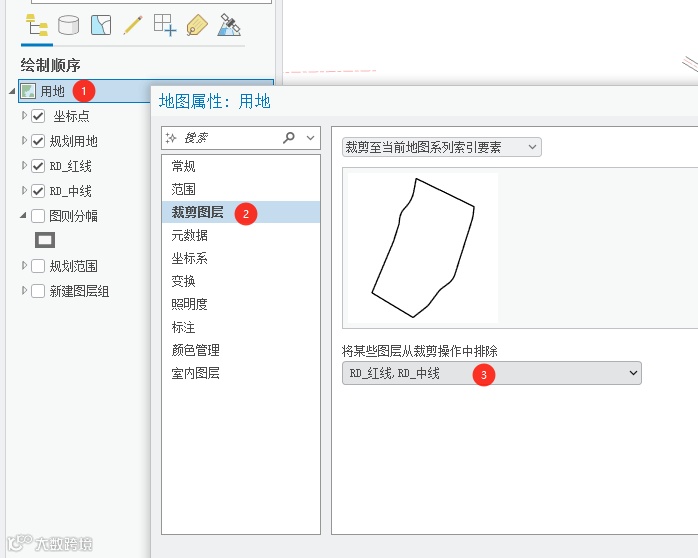

地块图则中，有部分内容是全显示，部分内容是仅界内显示的，设置系列图裁剪到索引要素后，默认全部都只显示界内要素了。切换到地图空间，打开属性框，进行最后的必要性设置。
按如上步骤设置，地块图则系列图生成了。
