【ArcGIS Pro】再整点图例的花活

在ArcGIS Pro中，图例一直是有一些缺陷的，比如：

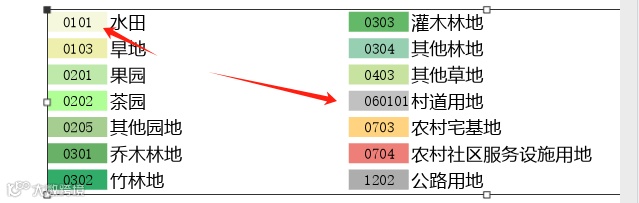

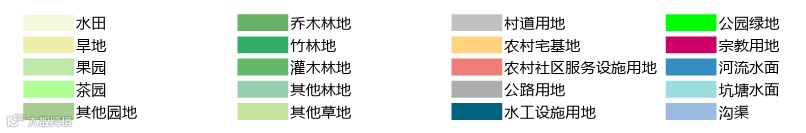

用地图例没有地块编码标注

图例没有边框

根本原因在于图例项的显示方式直接取决于符号系统，在图例中没有额外可以设置的属性，比如设个边框、底色，增加符号层什么的。

想要解决这个问题，有一个偏门的办法，就是图例项中的【描述】。

大部分人可能都没怎么用过这个属性。

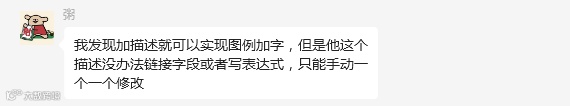

这里得感谢【粥】同学的研究：

我这里做一个记录。

---

什么是描述？

描述是符号系统中，符号项的一个属性。

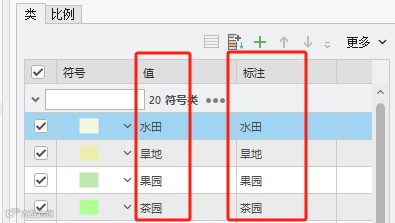

符号项的属性比较常用的是【值】和【标注】。

【值】就是应用唯一值符号时的字段值。

【标注】是用来显示的文字，图例里的文字就是按这个控制的。

【值】和】【标注】默认是一样的，可以手动修改【标注】。

【描述】没有在符号系统界面上显示出来，所以经常会被忽略。

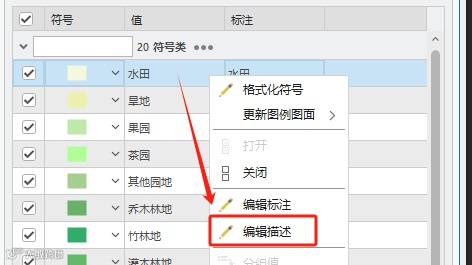

在图例项上右键，可以找到【编辑描述】：

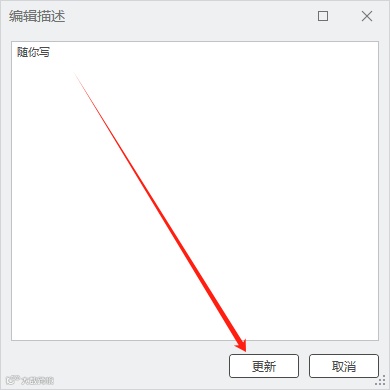

点击后就可以手动编辑了，修改后点击【更新】即可：

像上图的例子中，一个一个图例项修改描述其实挺麻烦的。

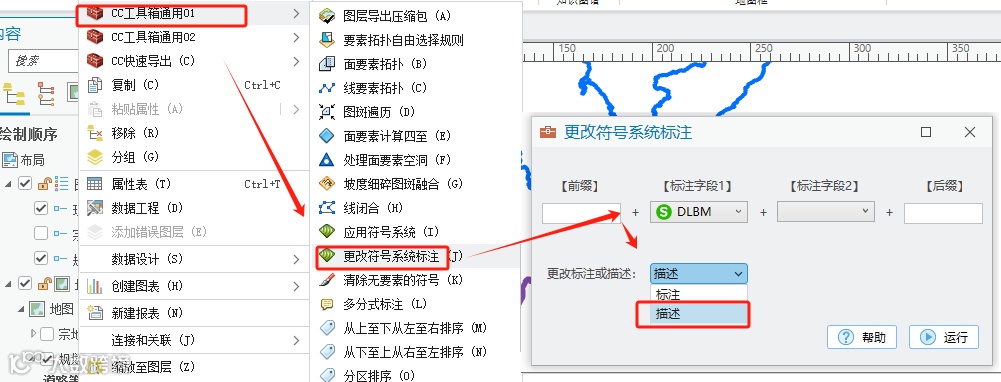

我在CC工具箱里临时修改了【更改符号系统标注】：

这个工具原来是用来按字段值修改标注的，这里加了一个选项，可以修改描述。

这里字段选择你的地类编码，类型选择【描述】，执行后每个图例项的描述就都变成它的编码字段值了：

应用一：给图例加编码标注

做好了上面的准备工作，给符号项都加了描述后，在布局中添加图例：

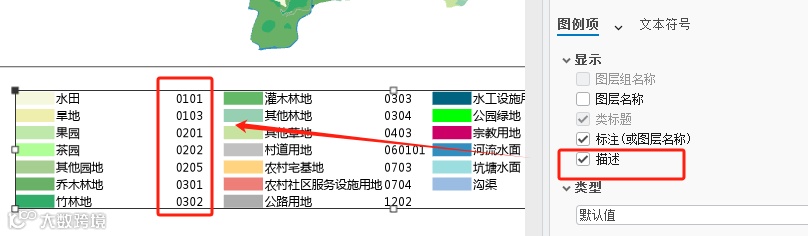

可以看到默认【描述】是勾选的，图例的右侧也会出现描述的内容。

到这里应该就有小伙伴想到了，把描述文本往左移一个距离就行了。

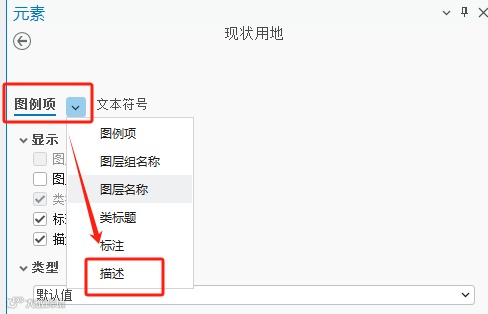

点击【图例项】右侧的下拉图标，点击【描述】：

即可打开【描述】页。

在这里就可以修改描述文本的所有属性。

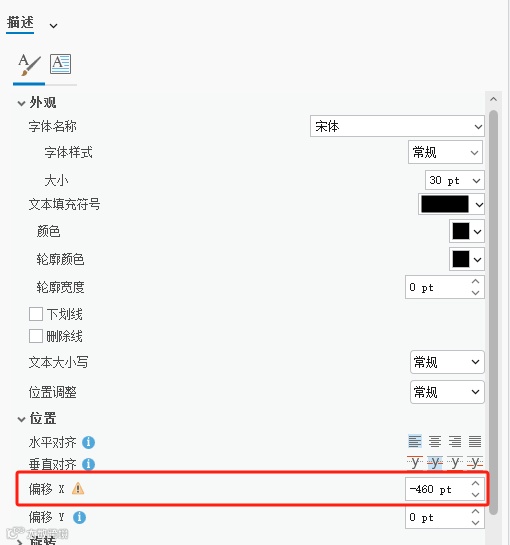

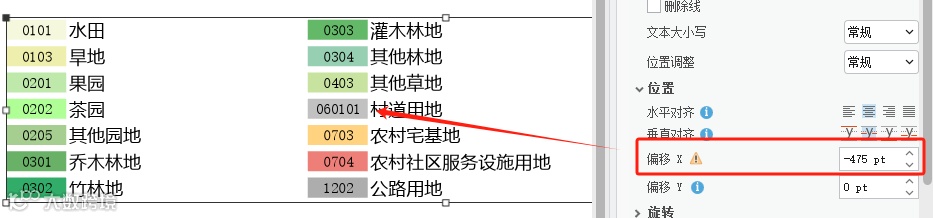

这里主要修改的是【偏移X】：

这个值跟你的实际图例尺寸有关系，自己慢慢调整：

应用后显示结果：

有点那个意思了。

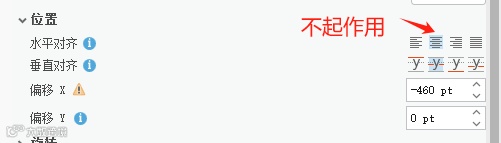

可以注意到【060101】这个标注有点偏右了。这是因为这里的水平对齐是【左】，尝试了其它的对齐方式【居中】发觉作用很小，基本没什么影响，有知道的小伙伴指导下为什么不行。。。

这时候就需要再来点取巧的办法：把所有描述文字补齐到同等长度。

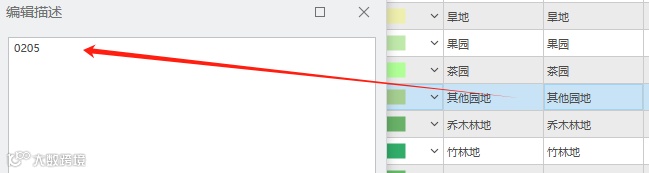

比如上面的例子中，有4位的也有6位的，可以在【描述】中给4位的编码前后补空格：

这里暂时先手动处理吧：

再调整一下【偏移X】的值：

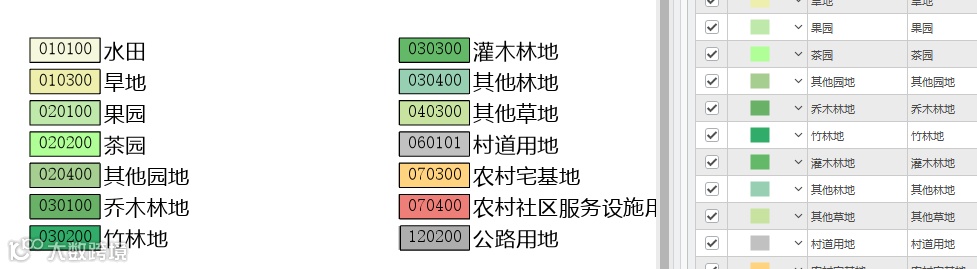

基本是完美了。

这里调整的方式因人而异，只要能达到目的就行。

关键还是文本无法居中的锅，不然也不用这么麻烦了。

---

应用二：给用地图例加边框

给图例加边框同样也是用到【描述】。

这里需要修改它的【注释】。

在【注释】中选择【背景】（气球也行）

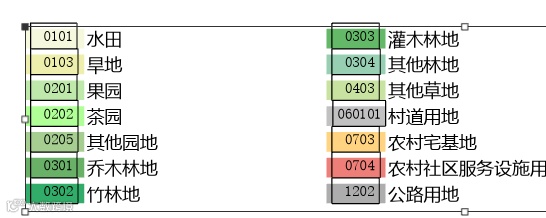

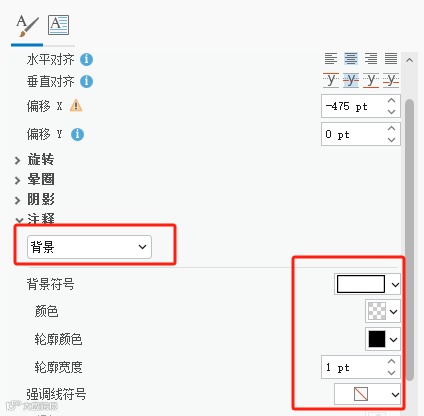

选一个背景符号，颜色设为【空】，轮廓设置一个宽度，显示结果：

有轮廓了，但是位置不准确，因为这是描述文本的轮廓，而不是图例项的轮廓。

字符的长度本身也不一致，可以看到即使都是4个字符，长度也有微差。（这个可以通过选择等宽字体来解决）

而且还有一个问题是之前在【描述】文本后面加的空格失效了。

估计是Pro自动移除了多余空格。

总之问题还是挺多的。

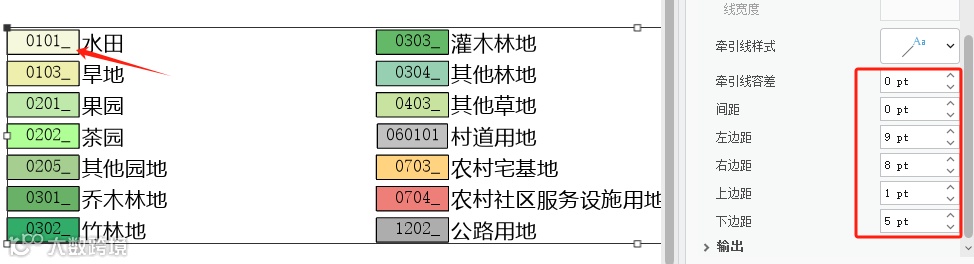

我们可以通过手动微调边距，甚至可以将后面的空格改成可以占位的下划线：

又或者根据新的入库规则，将用地编码都补齐成6位，看起来更好看一点：

总结一下，在图例项需要使用【描述】文本标识的情况，还需要增加边框的话，效果总是会有瑕疵，二者不可兼得。

下面说一个不需要描述文本标识，仅需要加边框的情况。

---

应用三：给道路图例加边框

开头提到的给道路图例加边框，就仅仅是加边框而不需要文本标识。

但是如果不编辑【描述】文本的话也不行，后面的加边框步骤不起作用，因此这里还是需要给统一编辑一下。

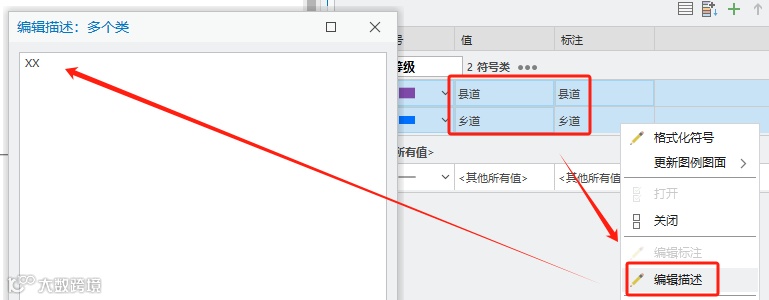

全选图例项，点击【编辑描述】，统一输入一段文字，如【XX】：

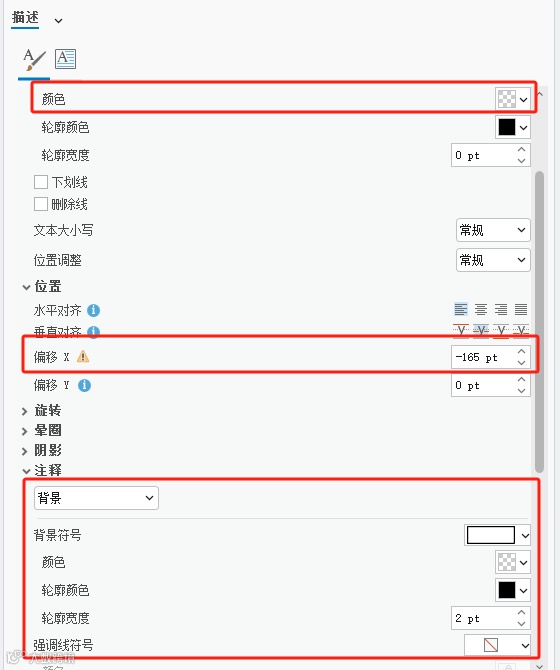

然后在【描述】页中修改文字的颜色为【无颜色】，因为我们不需要显示文字。再设置好合适的偏移量，注释修改为背景，颜色还是为【无颜色】：

显示结果如下：

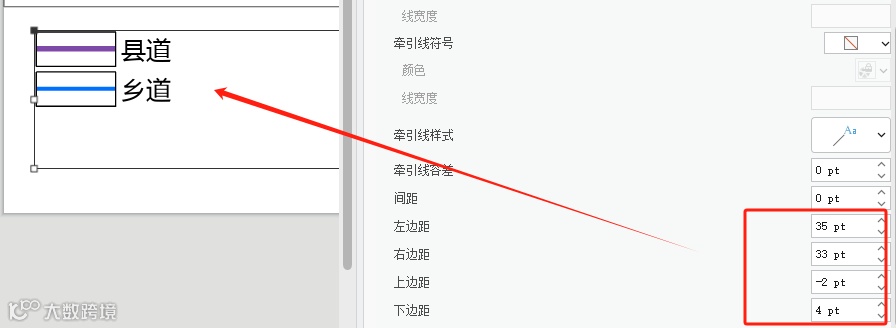

然后再调整一下边距就行了：

完美。
