01
—
土地利用现状图
1.用FME生成
去年小编有文章就介绍了关于怎样利用FME跟三调的符号库将SHP转CAD，这方法麻烦在于FME安装费事。参考文章如下：
《【FME】利用ArcGIS图斑符号转CAD填充》
2 .Arcgis转CAD后填充
如果FME死活安装不好的话，建议用此方法。步骤如下：

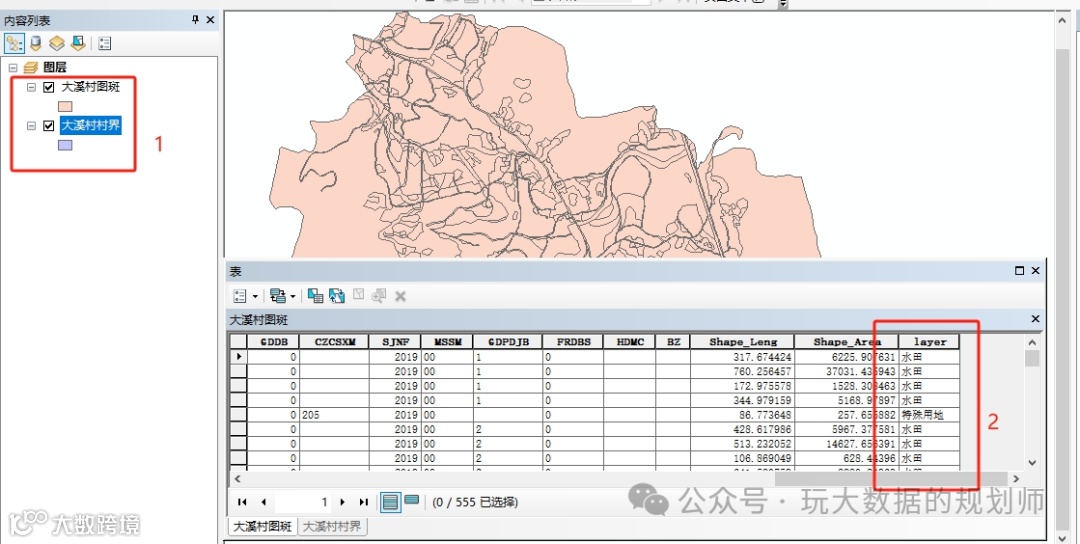

（1）准备村庄地类图斑与村庄行政范围两个shp要素图层，两个图斑都去新建字段layer。其中地类图斑计算layer字段等于“DLMC”；村庄行政范围layer字段等于“ZLDWMC”。
（2）找到Arctoolbox—转换工具—转为CAD—导出为CAD；输入要素为上述的两个图层。

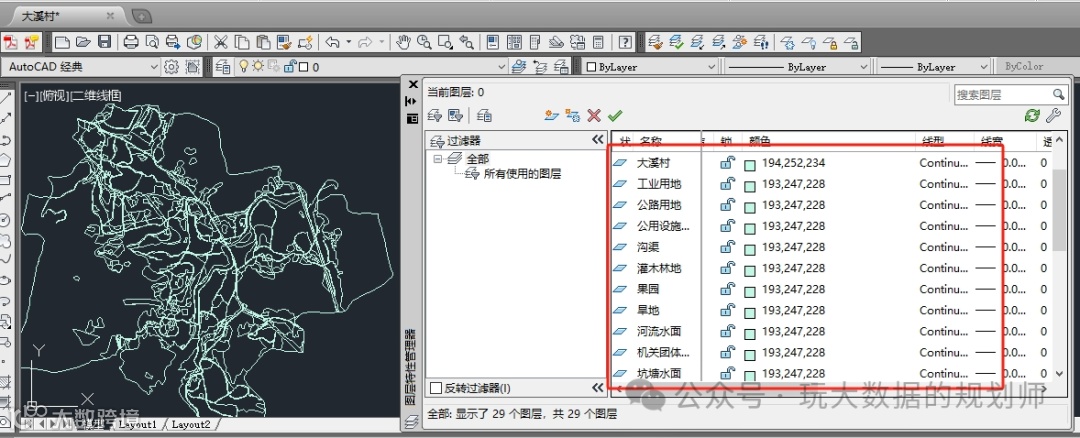

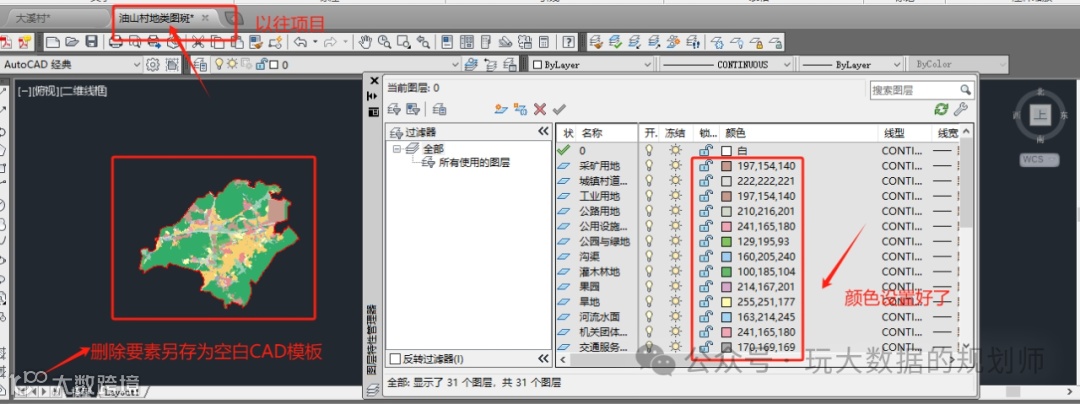

（3）目前获取的CAD中，图层按照地类名称建立了分类。每个图层颜色没有进行区分。这需要一个CAD的模板（模板中的图层按照地类分好了且颜色按照三调符号库颜色），或者是从以往项目的CAD删除内容保留图层。

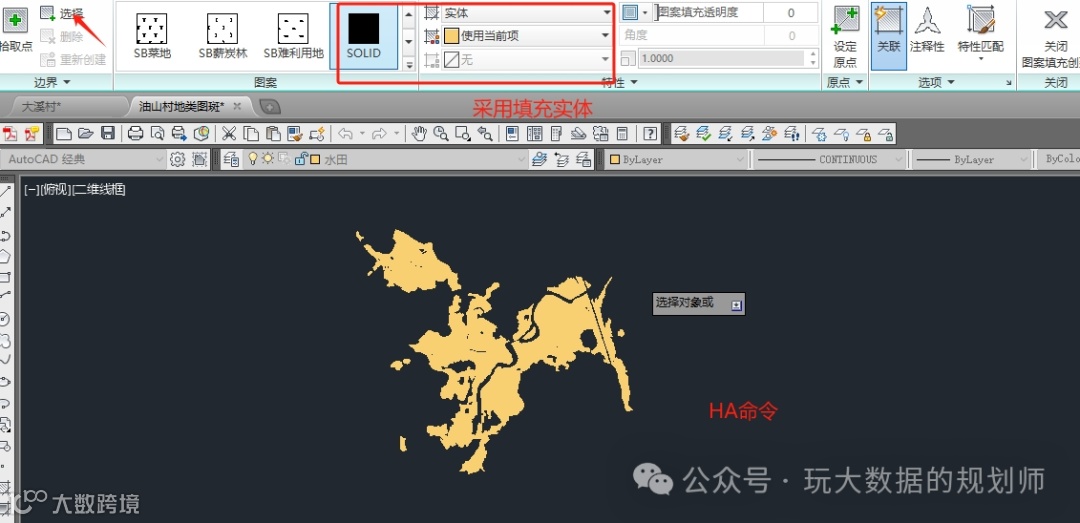

（4）将我们的CAD要素复制到模板CAD中（原位粘贴），各地类就有颜色区分了。接下来就是图斑填充。以水田为例，输入CAD命令LAYISO，孤立出水田图层；输入HA命令，填充采用实体solid，框选闭合水田线，填充。其他地类同样操作。
以上两方法制作现状土地利用图。
02
—

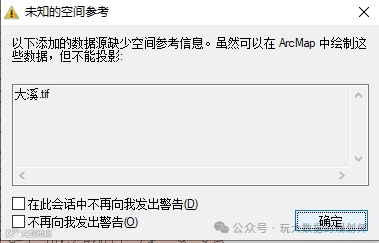

拷贝的1：1万的图为tif格式，可能会缺少空间参考，采用的是分幅图，所以四个角点的经纬度都有标注。

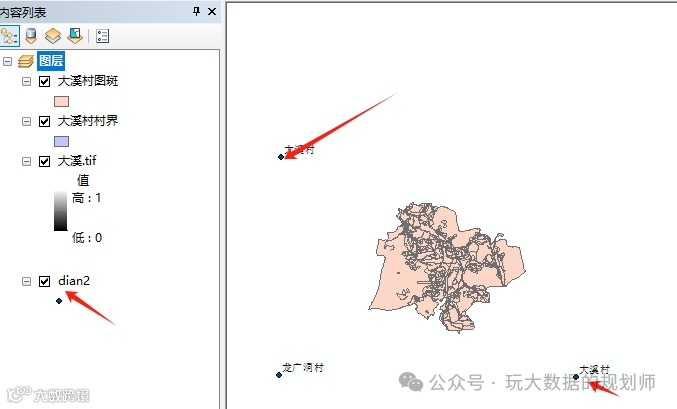

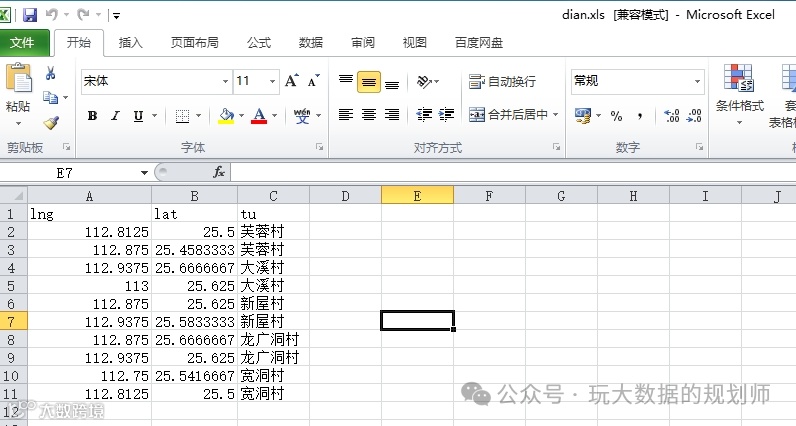

需要将西北、东南两个定点的经纬度整理到Excel表中（将度分秒进行十进制换算）。然后再在arcmap中文件—添加数据—添加XY数据。

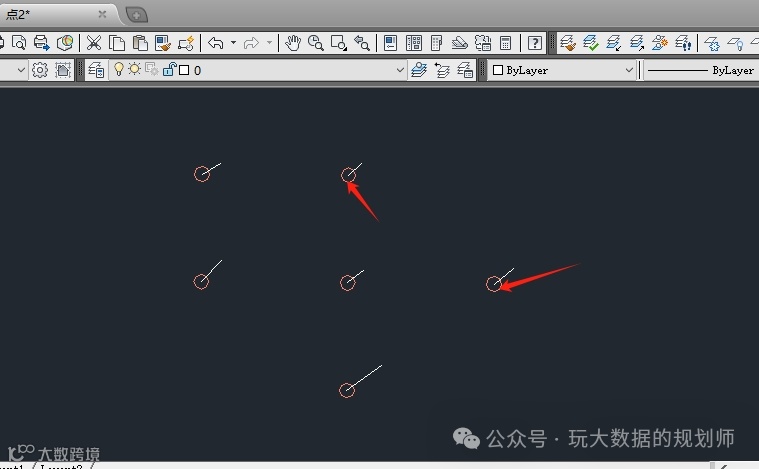

将点数据输出为shp要素图层，获取到一个有地理坐标（wgs1984）图层。
这样获取的图层需要转换，在arcmap中进行投影，案例的村是CGCS2000_3_Degree_GK_CM_114E。投影后再转CAD即可。

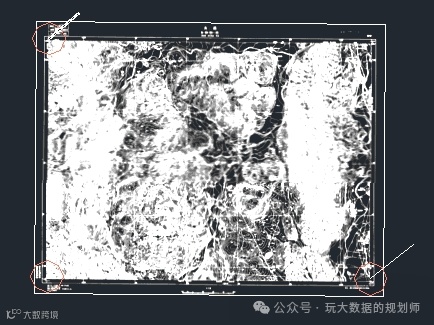

在CAD中插入tif格式地形图，输入align,以两个角点进行对齐，这样就能获取图片格式的tif图。

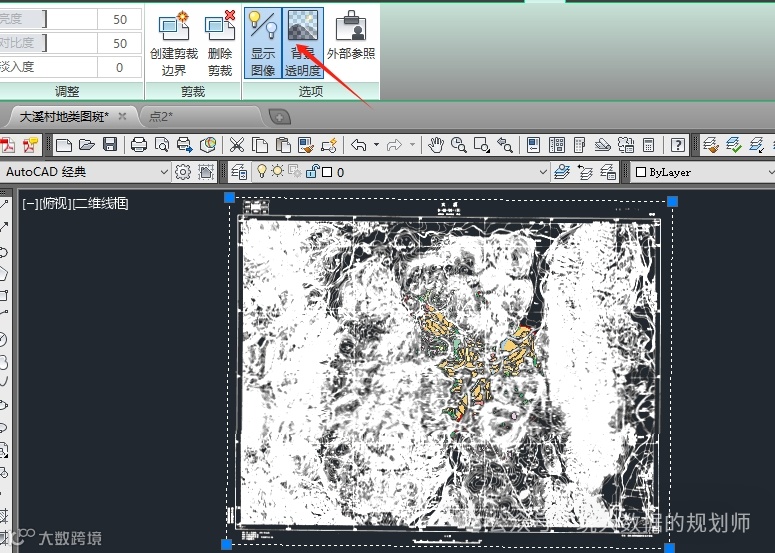

在土地利用现状图的CAD中，建立地形图图层，颜色选252。将定好位的tif地形图原位粘贴过去（如果分带号的，如38度带，向左偏移38000000）。将图片放入地形图图层。设置背景透明度。
如果有矢量化需求的，可以参考文章《【电子签名】一款图形矢量化软件工具》将tif图转线，就可以进行局部叠加更细致的地形图。
—
套图框

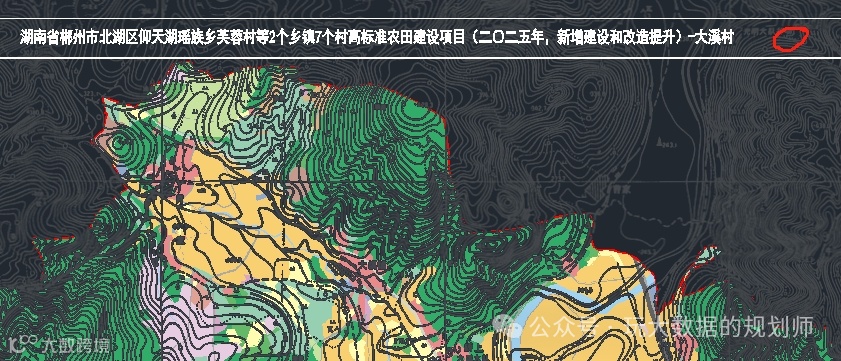

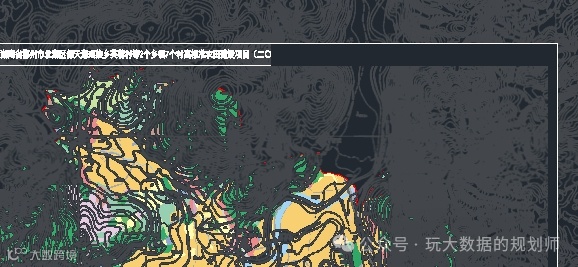

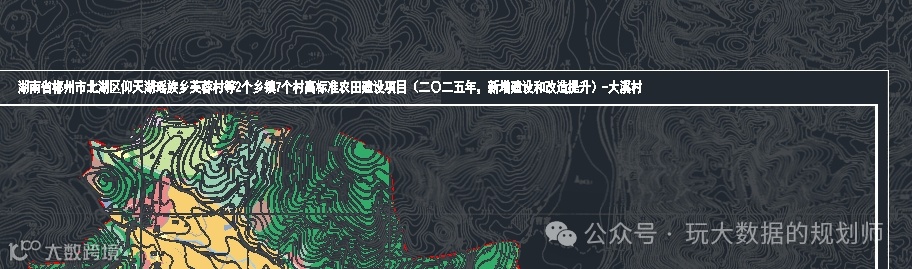

当土地利用图叠加现状图后，我们要套图框，直接插入图框会出现外边框里面也有图形要素。如图：
这时候，输入命令wipeout,将地形图等蒙到底下，通过wipeout—F—off，隐藏蒙版线条。
输入命令dr，选择要把元素置于蒙版之上的，置于最前（F）即可。

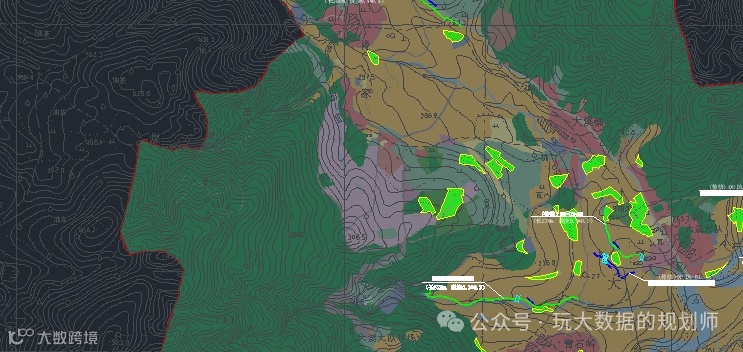

如此这般即可将现状图中土地利用图跟地形图叠加，用rzv转出的矢量线条可控些，可根据情况选择。
