我们在使用ArcGIS进行制图时，标注（Label）可以为我们传达各种各样的地理信息。然而当地图上要表达的信息过多，标注较为密集时，很容易就会出现标注压盖要素的情况，此时信息的准确传达就会收到影响。
好在ArcGIS为我们提供了Maplex标注引擎，能自动调整标注的位置和大小,确保标注信息不会相互遮挡。它能根据地图比例尺、地物位置等因素智能调整字体大小和位置,生成美观易读的地图标注。Maplex结合地理信息数据和算法,能大大提高地图制作和更新的效率。本文将介绍如何通过Maplex引擎来优化标注。
一、启用Maplex标注引擎
启用Maplex标注引擎有多种方式：

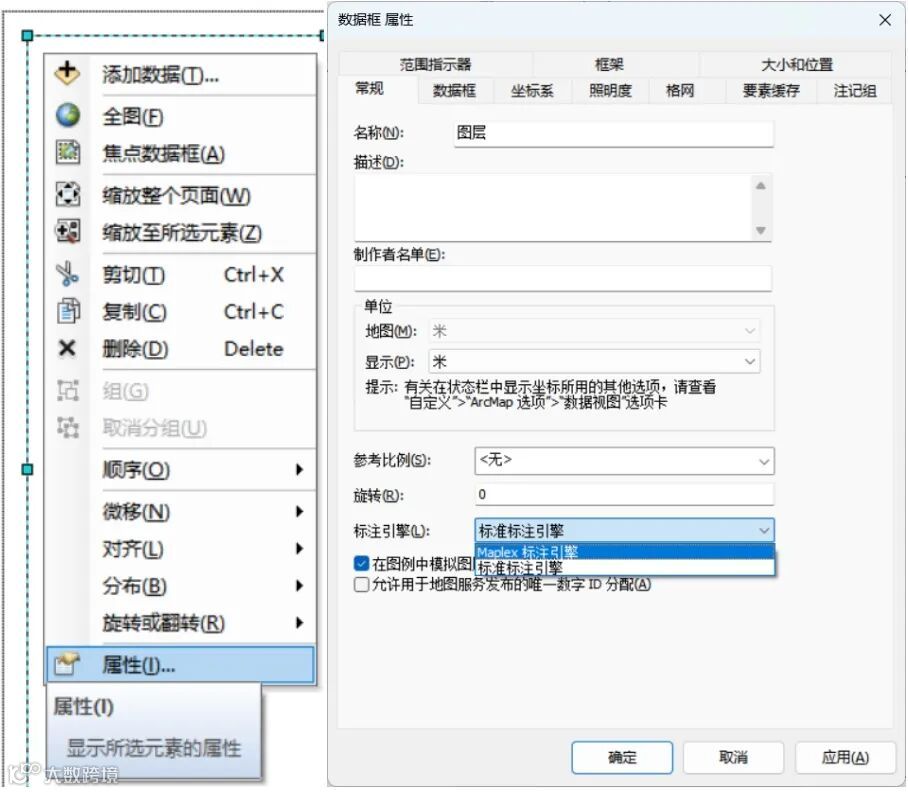

可以右键【内容列表】当中的【图层】（数据框），选择【属性】，在弹出的对话框中选择【常规】选项卡，在【标注引擎】下拉选项中选择【Maplex标注引擎】。

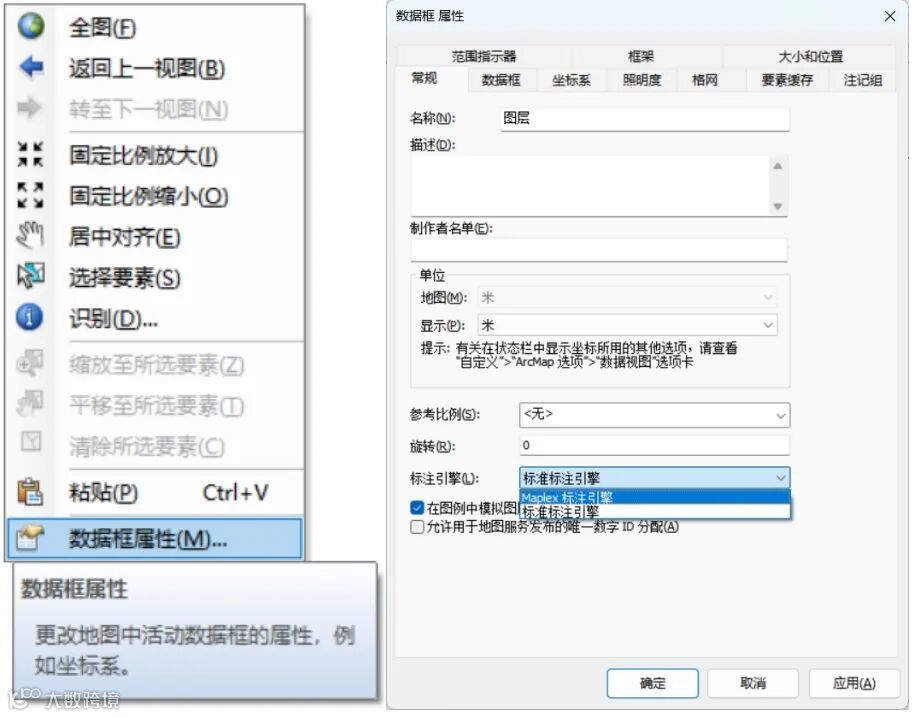

2.可以在软件的【数据视图】空白处右键，在弹出的菜单栏里选择【数据框属性】，在弹出的对话框中选择【常规】选项卡，在【标注引擎】下拉选项中选择【Maplex标注引擎】。
3.可以在软件的【布局视图】数据框范围内右键，在弹出的菜单栏里选择【属性】，在弹出的对话框中选择【常规】选项卡，在【标注引擎】下拉选项中选择【Maplex标注引擎】。

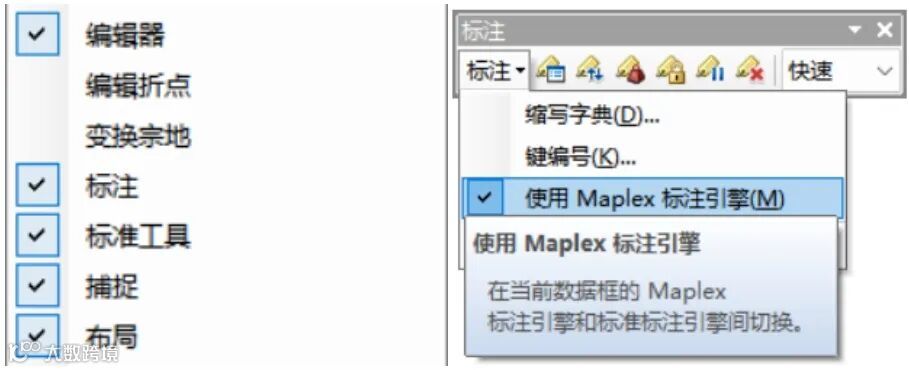

4.可以在软件界面上方的空白处右键，在弹出的菜单栏里选择【标注】，在弹出的【标注】工具条选择点击最左侧的【标注】下拉选项框，在其中选择【使用Maplex标注引擎】。
二、设置标注权重

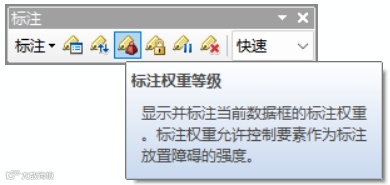

在【标注】工具条中选择【标注权重等级】，可以在弹出的对话框中设置【要素权重】的大小。设置完成后，权重低的要素标注会自动避让权重高的要素。
三、调整偏移距离

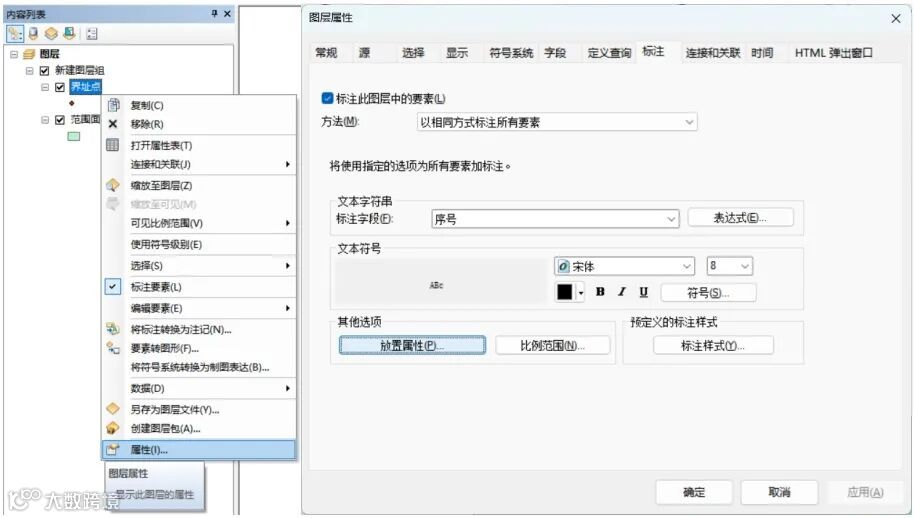

右键标注的图层，选择【属性】，在弹出的对话框中选择【标注】选项卡，在其中点击【放置属性】。

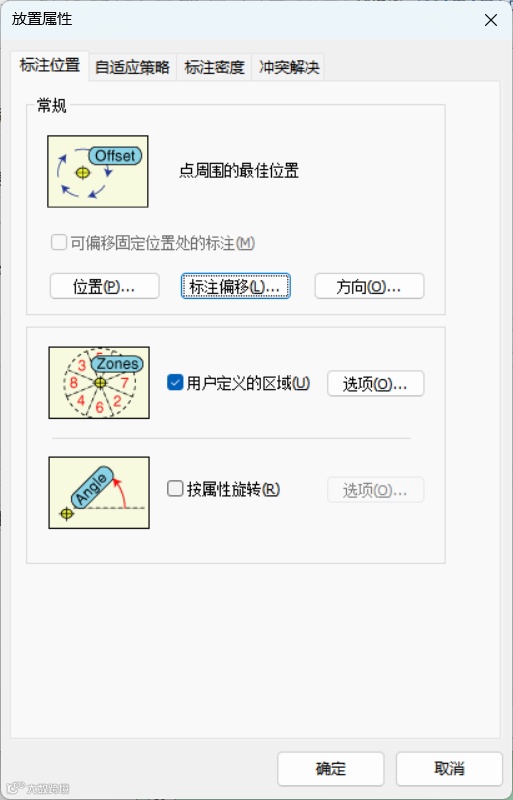

在弹出的对话框中可以看到，可以设置的选项多了很多，不仅可以设置偏移的距离和首选位置，还可以设置偏移方向以及标注密度等。
