高质量点云是 GIS 工作流中分析和建模某一区域地形的绝佳起点。Global Mapper Pro（全球 mapper 专业版）中提供的工具，能帮助用户处理原始点云，解读激光雷达（LiDAR）回波数据的含义，并创建多种派生数据层。借助触手可及的 Global Mapper Pro 全功能，仅通过单个输入层（即点云），就能生成地形图，或能全面建模自然地形与人工建筑的三维（3D）数据集。

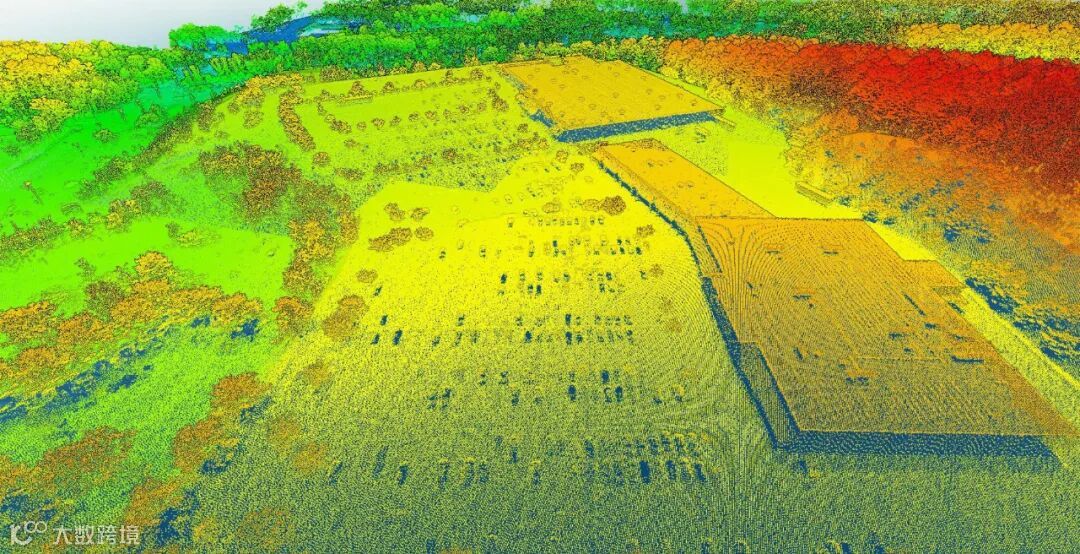

此处的原始点云通过高程进行可视化呈现。在该数据集中，所有点初始状态均为 “未分类”。
分类

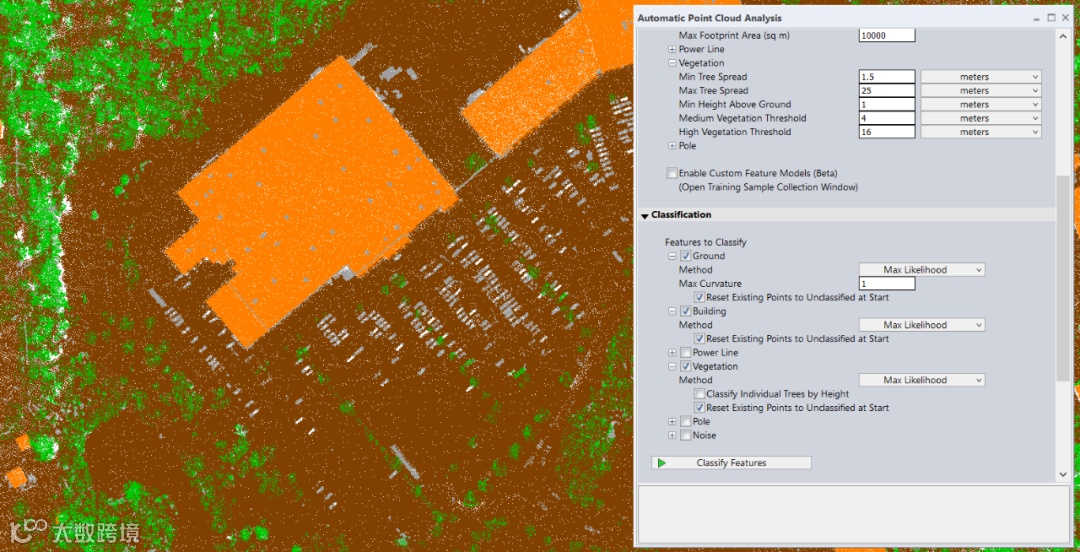

Global Mapper Pro 的 “自动点云分析工具” 内置了针对部分常见点云类别的分类模型，包括：噪声点、地面点、植被点、建筑物点、电线杆点和电力线点。并非所有数据集都需要识别或能够识别全部类别；对于需要识别多类别的数据集，用户只需一键操作，即可通过该工具执行多个分类流程。
除基础类别外，还可借助 Global Mapper Pro 的 “几何分割” 与 “自定义分类” 功能，识别点云中的地物并添加额外分类。在本数据集中，工作人员通过几何分割，依据曲率和强度值识别出铺装表面；随后为这些代表铺装表面的地面点分配了自定义类别。地面上的车辆及其他小型物体仍保持 “未分类” 状态，便于在 Global Mapper Pro 中过滤掉这些点。

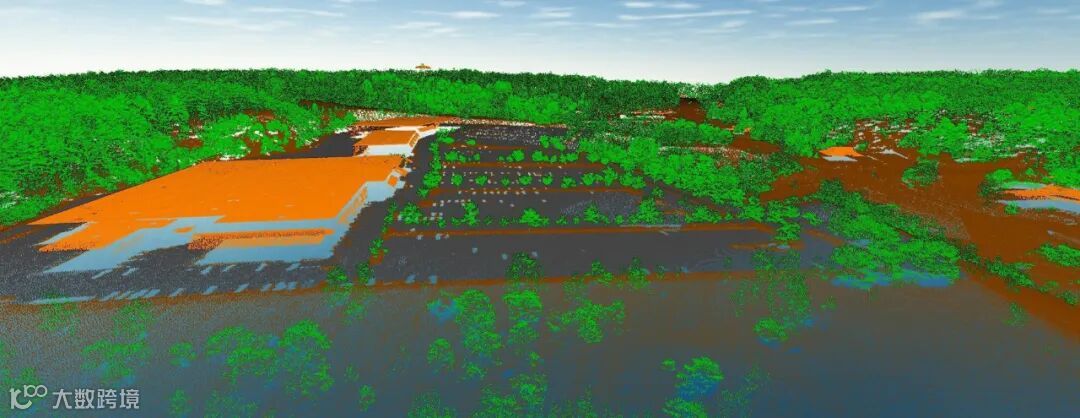

点云完成分类后，数据集便具备了更清晰的地形含义。
提取
本研究区域的核心地物是一处购物中心。为更精准地对该区域的建筑物特征进行建模，可使用 Global Mapper Pro “自动点云提取工具” 中的 “提取” 功能，从点云中创建矢量要素。该自动分析工具的 “提取” 功能以已分类点云为基础，生成能够代表点云数据中物体的矢量要素。由于点云是三维数据集，从中提取的矢量要素也同样具备三维属性。
此外，对于本数据集中经过自定义分类的停车场区域，也可通过 “点选择” 和 “数字化仪区域要素创建” 功能进行提取。Global Mapper Pro 提供了多种选择模式，结合其点云分割工具的强大功能，几乎可以为点云中识别出的所有地物生成边界区域。
地形
由于本数据集已完成 “地面点” 分类，因此仅通过代表地面的点，就能创建栅格地形模型（又称数字高程模型或高程格网）。Global Mapper Pro 的 “创建高程格网工具” 提供了多种格网创建方法，还支持按分类或其他特征对点云进行过滤。通过仅筛选 “地面点” 并采用 “分箱格网法”（binning grid method），可创建 “无植被地形模型”（bare-earth terrain model）。

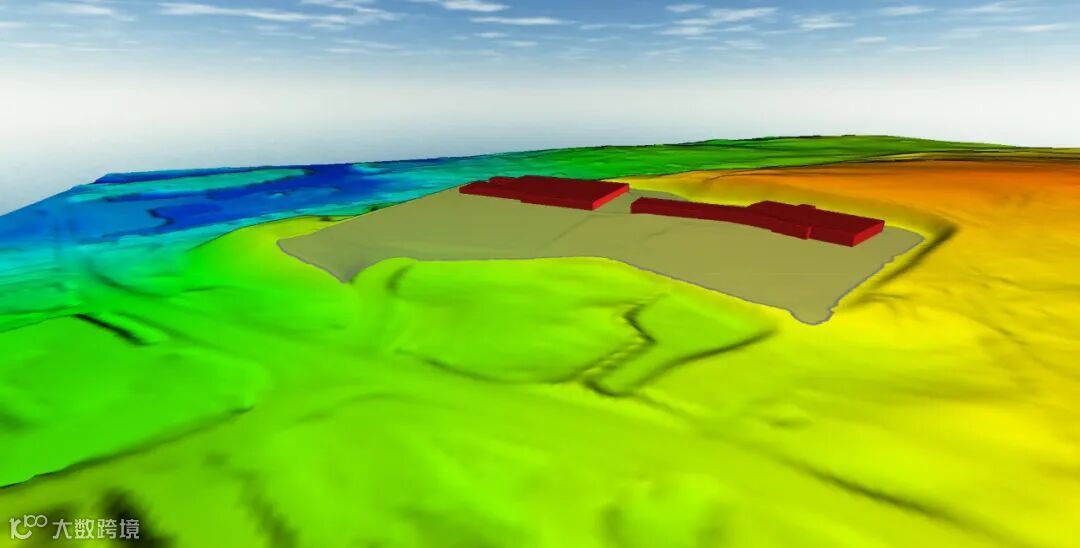

生成的地形表面可作为提取出的建筑物要素的 “基底”，使建筑物要素与地形实现精准叠加。
等高线
若要进一步了解研究区域的地形形态，可利用 Global Mapper 从工作区中的地形模型生成三维矢量等高线。等高线能为二维地图的使用者提供另一层地形信息。在 Global Mapper 中，用户可自定义等高线间隔，并通过矢量标注和样式设置功能调整等高线外观，从而更清晰地呈现区域地形特征。
影像

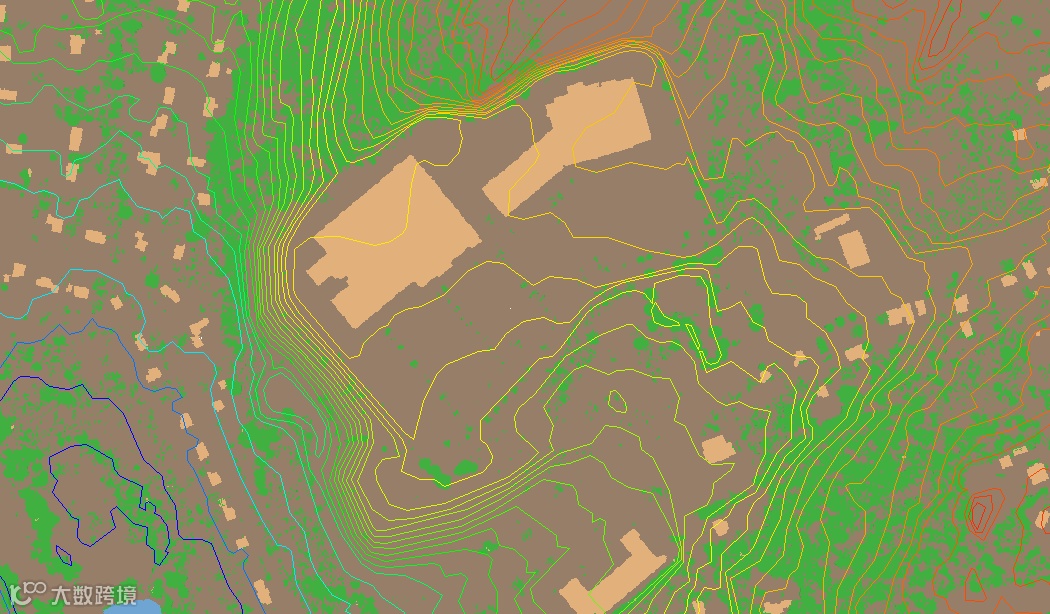

Global Mapper 的 “创建高程格网工具” 名称略显局限 —— 实际上，它还能利用点云中的其他属性生成影像层。若点云包含 RGB 颜色值、强度值、分类代码及其他属性，均可基于这些属性为点云覆盖区域创建影像层。在本工作流中，源点云不含 RGB 颜色值，但由于已完成分类，可将点云的 “分类代码” 转换为影像，为该区域提供更多背景信息。
在从点云生成该影像前，工作人员调整了各类别对应的显示颜色，以柔化输出影像中各类别的视觉效果。
地图制作

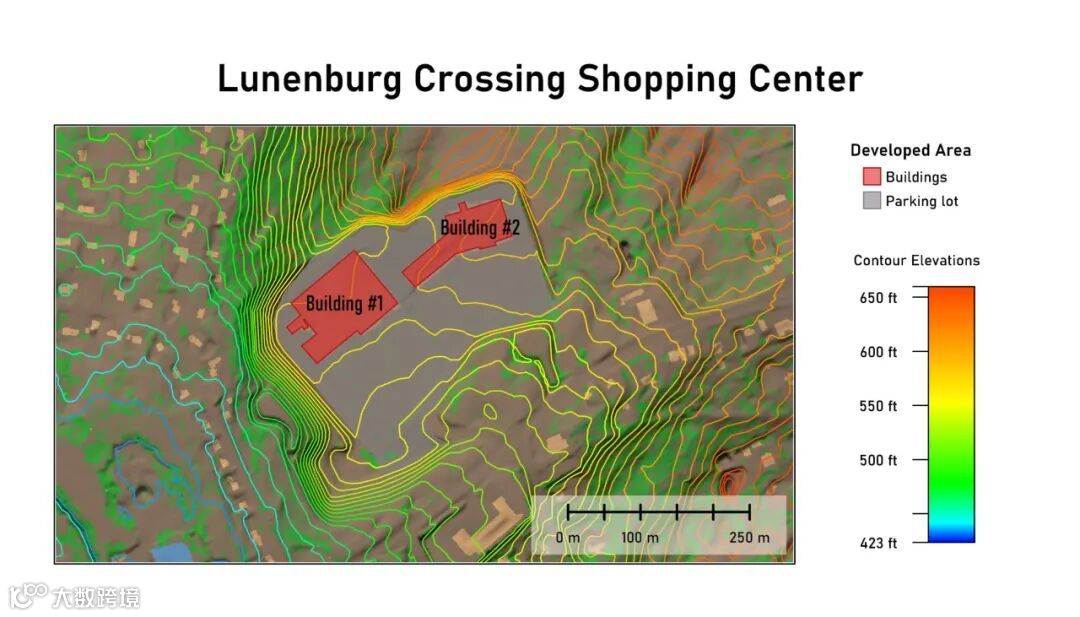

本工作流最初仅以单个点云层为基础，而后续生成的所有图层可叠加显示，最终整合成一幅地形图。通过设置矢量要素的样式、调整工作区中各图层的叠加顺序，可精细优化数据显示效果，满足地图呈现需求。进入 “地图布局编辑器”（用于创建可导出为影像或用于打印的地图）后，还可添加图例、比例尺、标题等额外地图要素。
