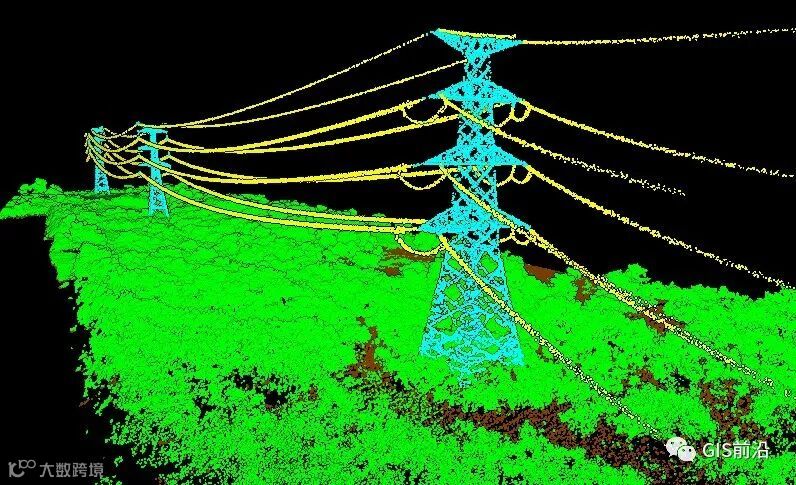

Global Mapper Pro可以对电线杆进行分类，我们可以看看如何使用传统的分割工具对其他特征进行分类，例如更复杂的电塔结构。例如，点云中的输电塔不使用内置的杆分类工具进行分类，因为该工具仅查找圆柱形结构。但是，还有另一种方法可以对它们进行分类。点云中的要素（例如传输塔）具有由特征或属性组成的“指纹”，可用于识别它们与点云中的其他点。本文将描述使用Global Mapper Pro对点云中的输电塔进行分类。

在对输电塔进行分类前，首先对噪声、接地和电线点（按此顺序）进行分类以帮助消除非塔点可能很有用。分类后，使用过滤器激光雷达工具关闭分类点并将其从任何处理中排除。

什么是细分？

分割是一种激光雷达分类方法，可根据公共属性将点聚类到组或“聚类”中。它的目标是将“事物”组合在一起；例如，汽车，树，道路上的油漆条纹，人行道或特定种类的草。几乎任何具有与其邻居属性“指纹”不同的属性都可以使用分割工具进行分类。

从分割工具的列表中选择要使用的属性时，请选择在整个要素中相似的属性。它们不必精确，标准差设置将允许您指定允许识别要素具有多少值范围，但相似。下面是我们任务错误属性示例：

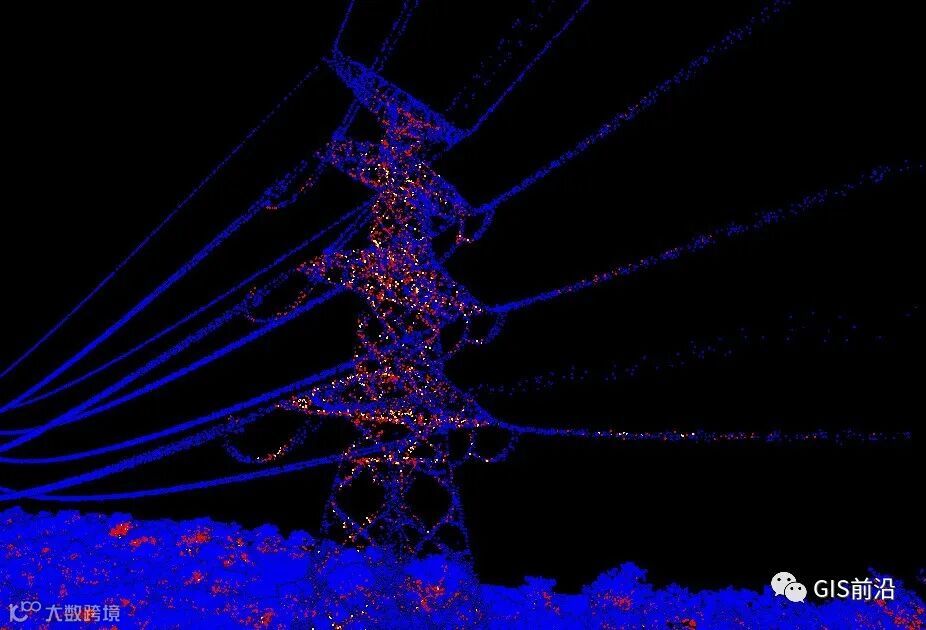

此塔中的激光雷达点具有各种回波数值，因此在对此塔进行分段时不应使用该属性。

分段输电塔

输电塔是如何使用分割工具的一个很好的例子，因为它们在整个建筑过程中通常由相对相同的材料制成，因此它们在整个结构中具有相同的属性，例如颜色和强度值。这意味着它们在整个结构中具有一致的指纹。此指纹由可以从分割对话框左侧选择的属性组成，如下所示。

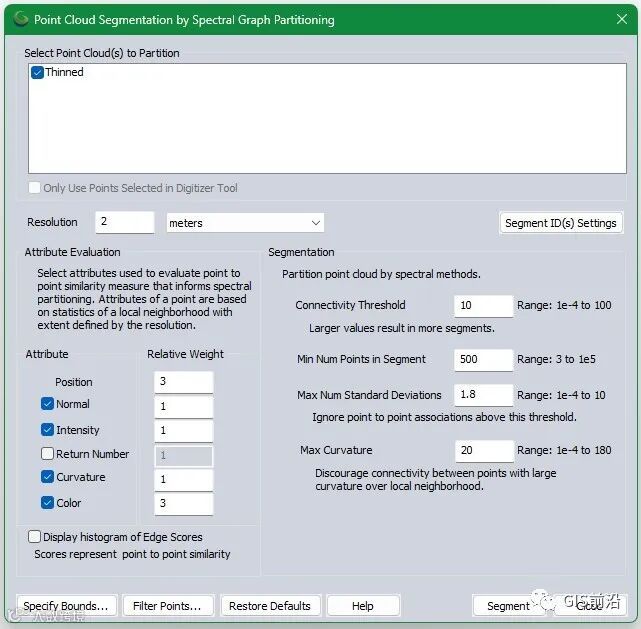

以下是在包含颜色的激光雷达数据中查找分割传输塔的设置

设置说明：

每个点云都是不同的，因此可能需要调整这些设置以适应您的数据。在这些示例设置中，分辨率设置为大于正常值，因为我们查看的是大型、一致的结构，并且不想突出显示小要素。出于同样的原因，段中的最小点数较低。最大标准差非常低，因为结构在点与点之间几乎没有变化。任何与邻居明显不同的点都不太可能成为塔的一部分。高标准差值为 3。强度值用于测量表面的反射率。更具体地说，强度是衡量光从塔表面反弹并返回传感器的强度，通常基于材料。颜色比其他变量的权重更高，因为它有助于将塔与非常相似的电力线区分开来。对于没有颜色的点云，首先对电力线进行分类，然后在分割之前将其过滤掉。
