今天，分享一下我们自己用的一些CAD/CASS插件。插件有一些是我们自己的，还有一部分是我们找人付费写的，都是工作中比较实用的一些插件。小助手这次一共整理20个（18个插件和2个小程序）分享给大家，希望能提升大家的工作效率。
插件目录：
1、CAD按图层拆分至单文件
2、CAD注记导出(注记名字+XYZ格式)
3、CASS3D模型上量取房屋高_FWG
4、避让高程点
5、注多段线长度-BZCD
6、标注坐标XYH-ZBBZ
7、纯CAD中展点插件
8、检查不闭合房屋
9、检查多段线自相交
10、交点里程及坐标写入表格-tt
11、面积-周长计算并输出到CAD界面和excel-mjs
12、批量删除房屋面内高程点
13、批量延伸多段线-etx
14、三角网边界生成范围线
15、四个点所围成的面积一分为二-PFMJ4
16、提取交点坐标tq1
17、一键转换CASS颜色为随层
18、CASS度-分-秒转为纯度数
19、计算3度带带号
20、经纬度格式转换
21、地形图插件（该插件可点击跳转查看）
这些插件和小程序全部免费分享给大家，具体获取方法可以文末查看。
下面是20个插件的简单介绍和使用方法：
在命令行中输入netload加载插件；
在命令行中输入命令：LayExDwg

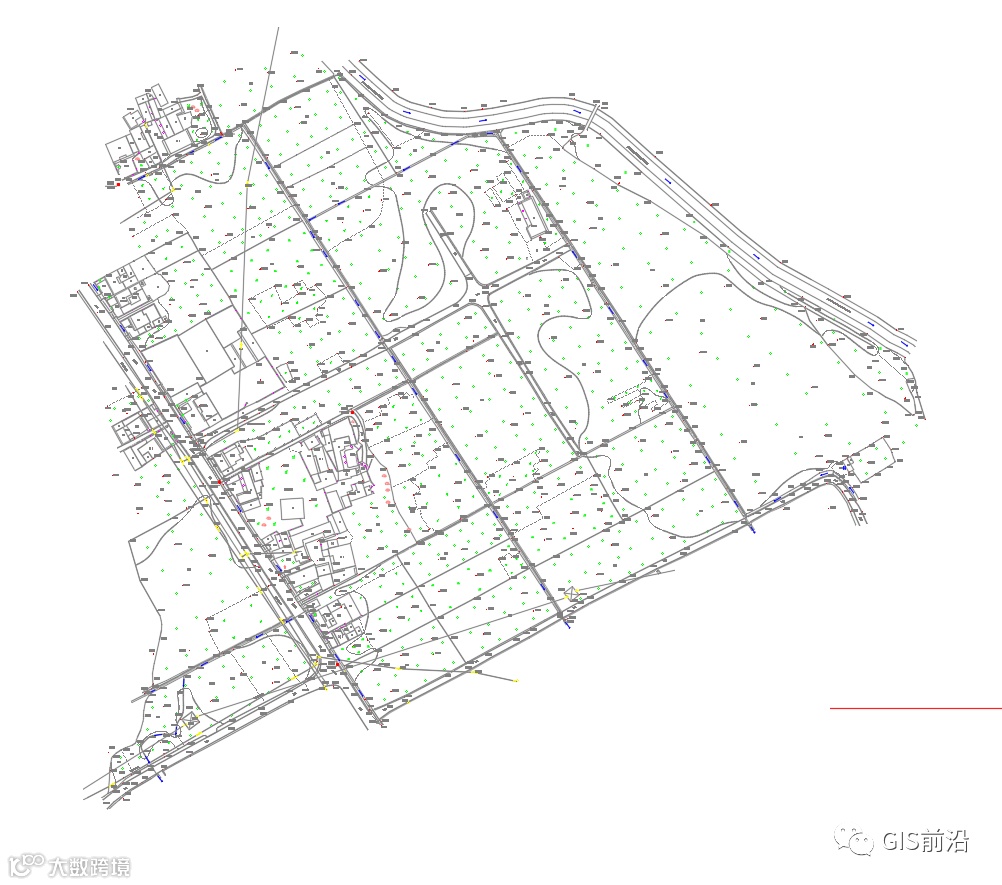

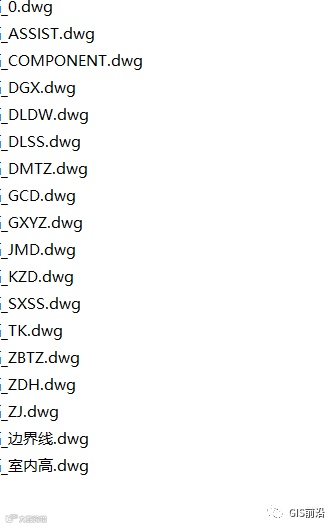

将一个dwg文件中按每一层导出一个dwg文件
在命令行中输入netload加载插件；
在命令行中输入命令：ExText2dat

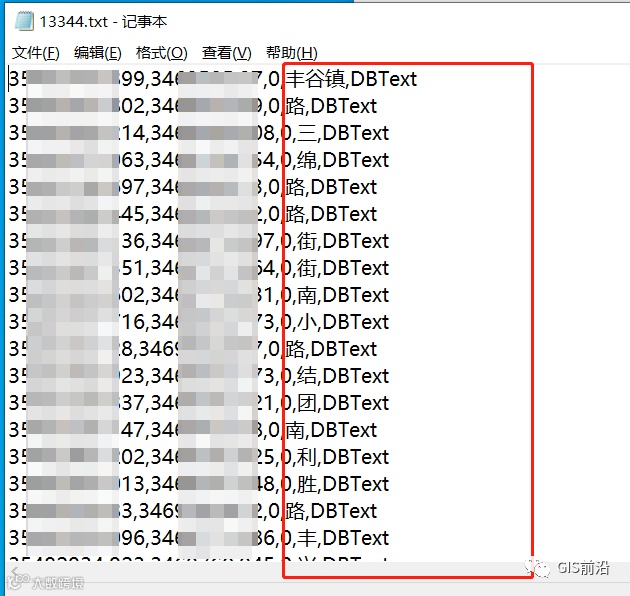

选择需要导出的文字注记，导出的结果如下：
在命令行中输入APPLOAD加载插件；
在命令行中输入命令：FWG

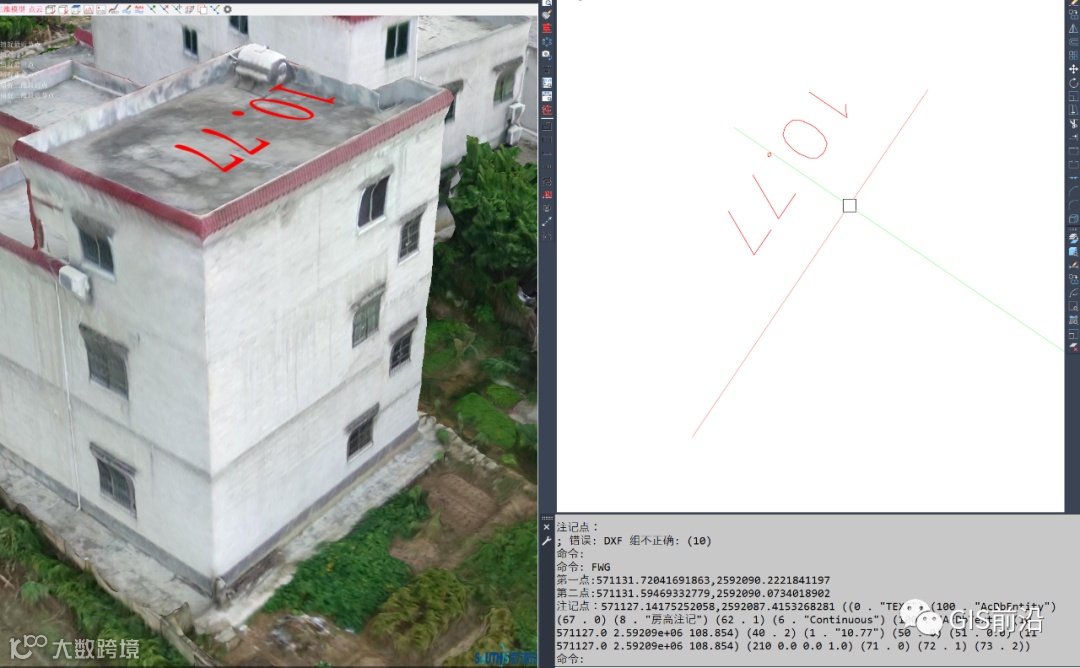

在CASS3d模型中指定房屋底部和房屋顶部，软件会自动计算出房屋高度，并注记在图面上。
在命令行中输入APPLOAD加载插件

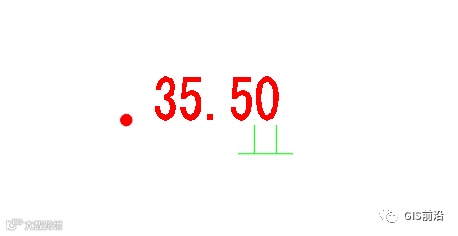

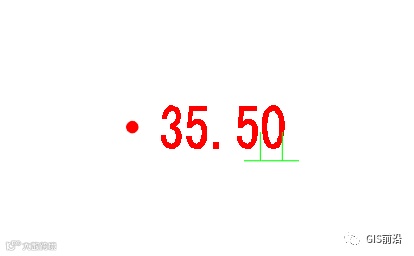

加载之后在命令行中输入：BGCD，框选图上高程点。
修改前：
修改后：
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入：BZCD，框选需要标注长度的多段线。
标注的长度可以注记在线上、线外、线内
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入命令：ZBBZ

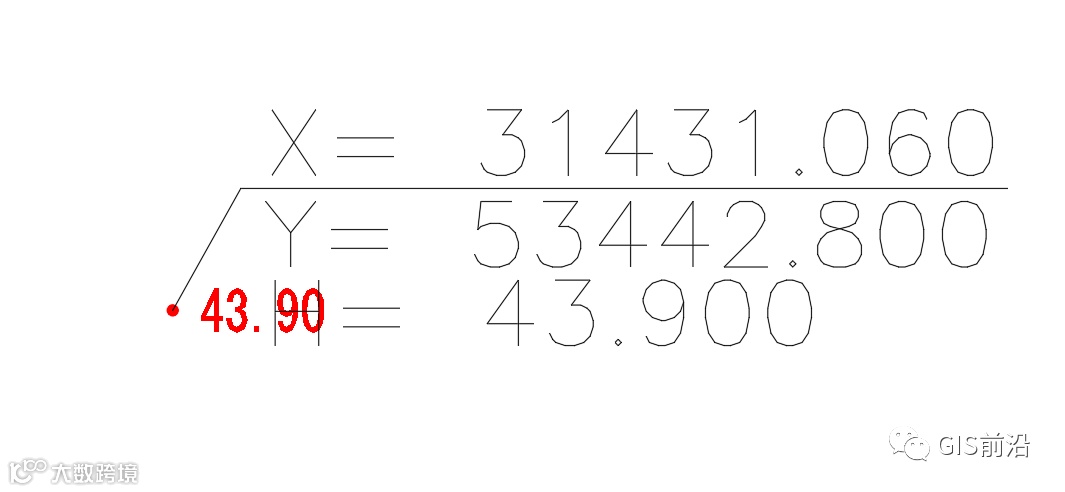

指定要标注的点，会自动标注出X Y 高程信息
解决只有CAD软件，没有CASS，还想展CASS格式的坐标点。
在命令行中输入APPLOAD加载插件

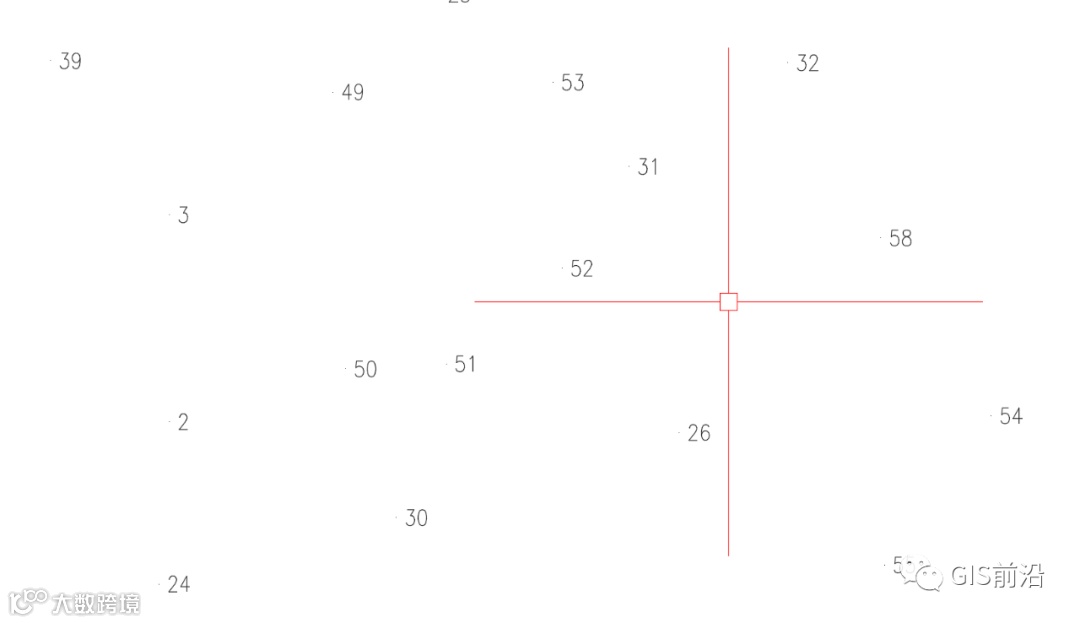

在命令行中输入命令：ZDH，是展测量点号

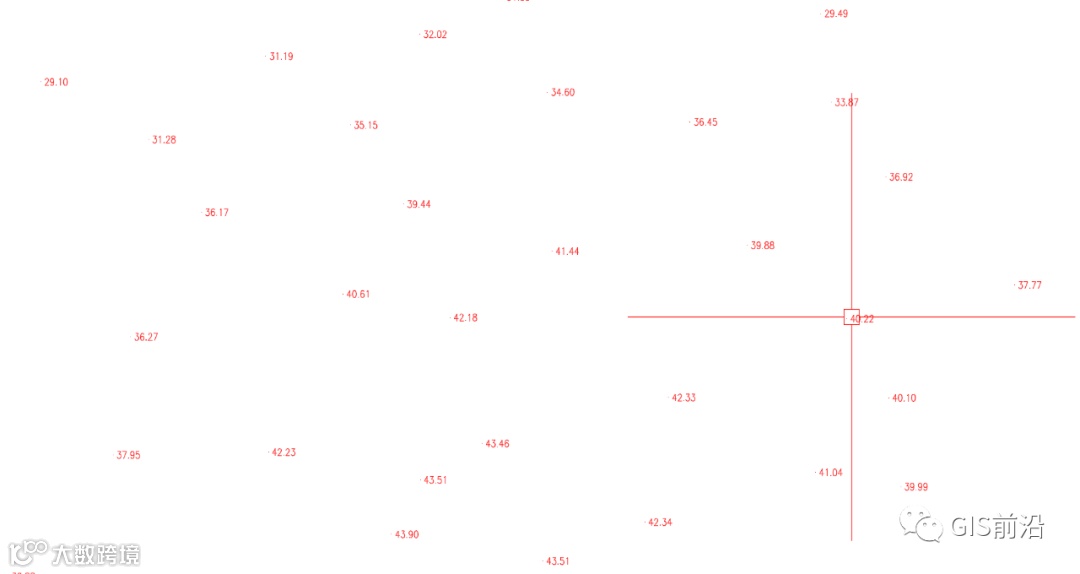

在命令行中输入命令：zgcd，是展测量点高程值
在命令行中输入APPLOAD加载插件
在命令行中输入：jcbhfw，自动检查出不闭合的房屋。
在命令行中输入APPLOAD加载插件
在命令行中输入：jczxj，框选需要检查的线

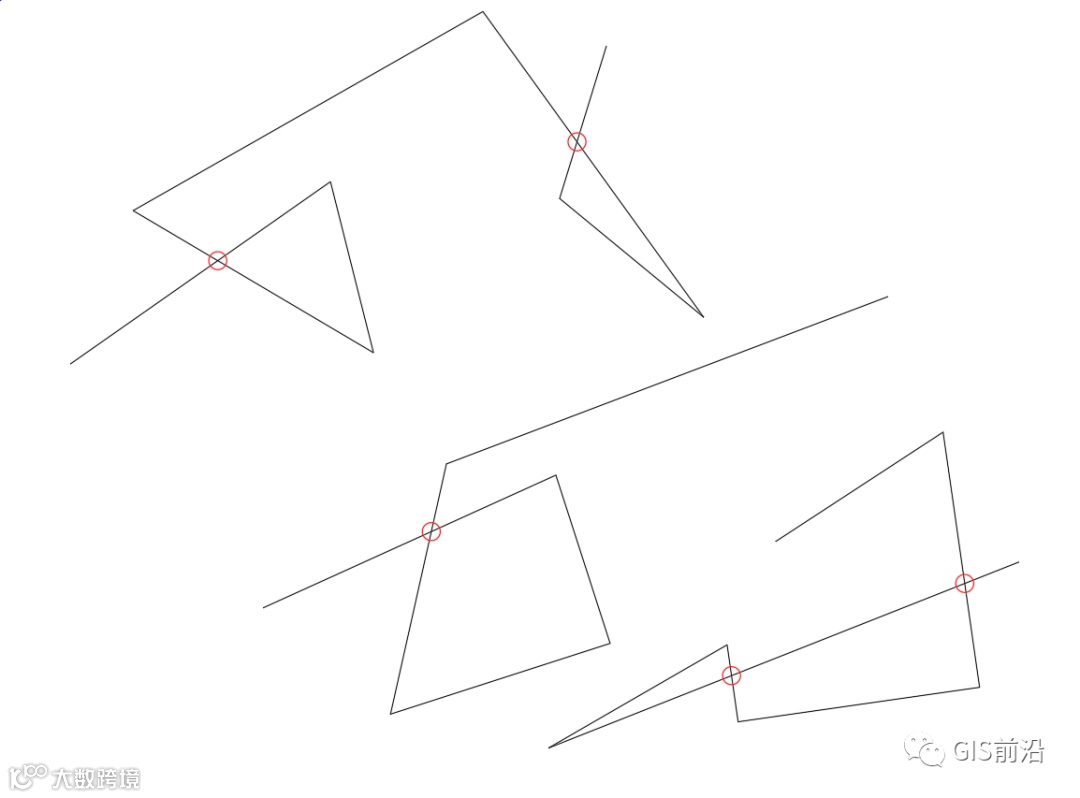

检查出的自相交点

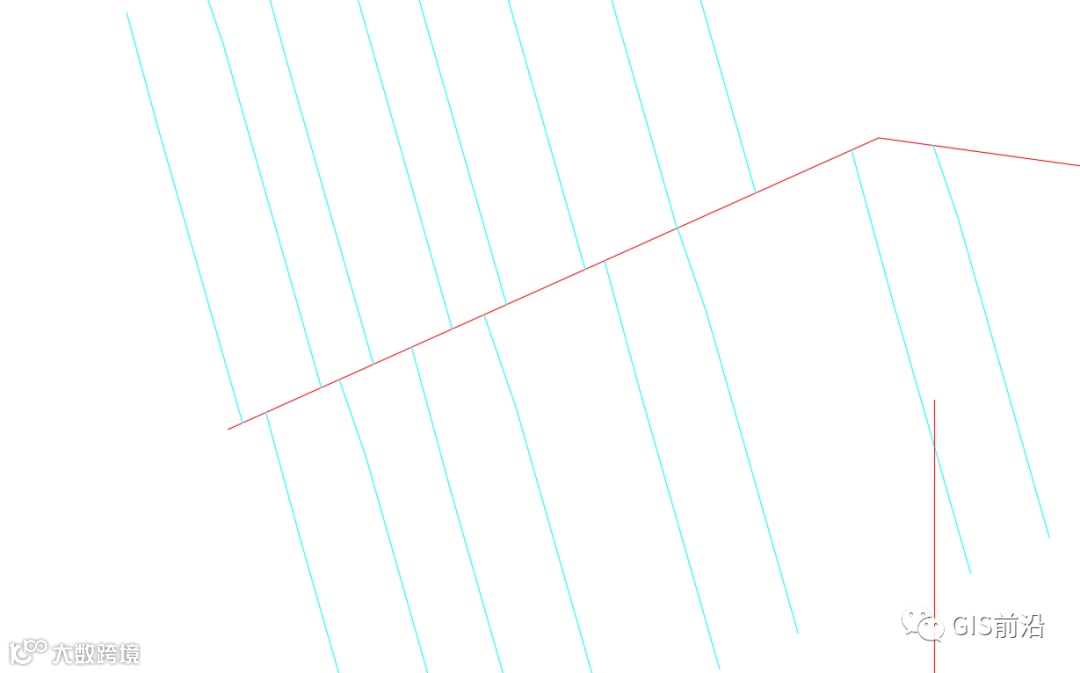

提取道路中线与中桩交点坐标
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入命令：tt

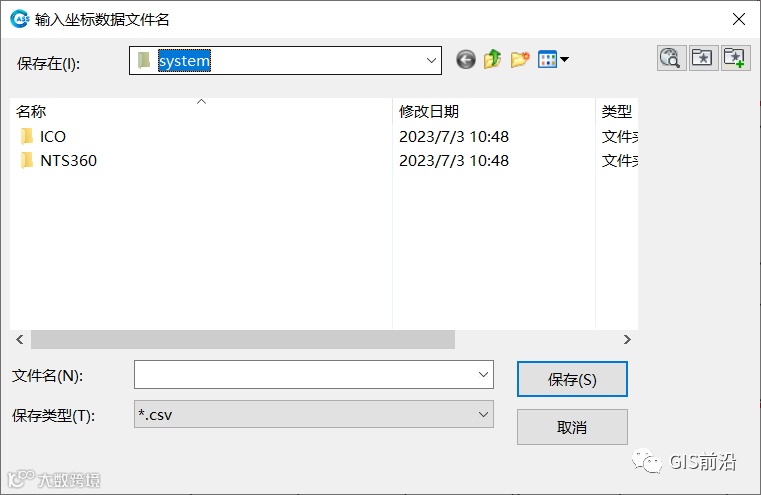

指定文件保存的路径

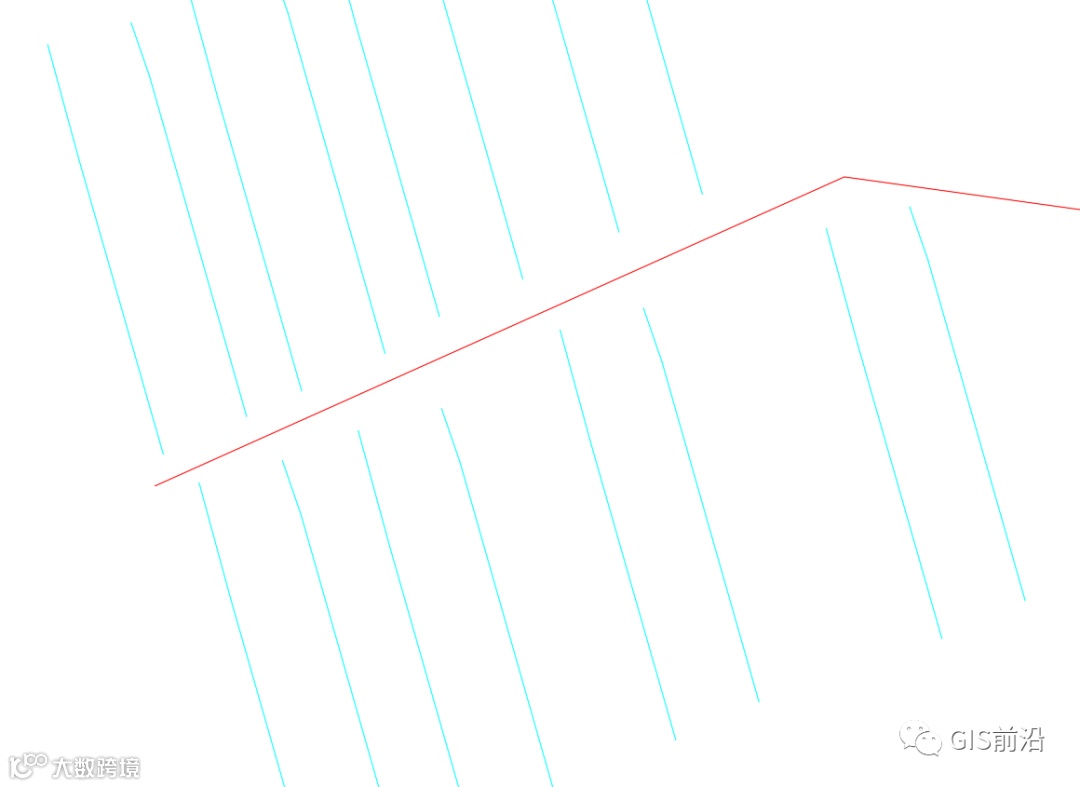

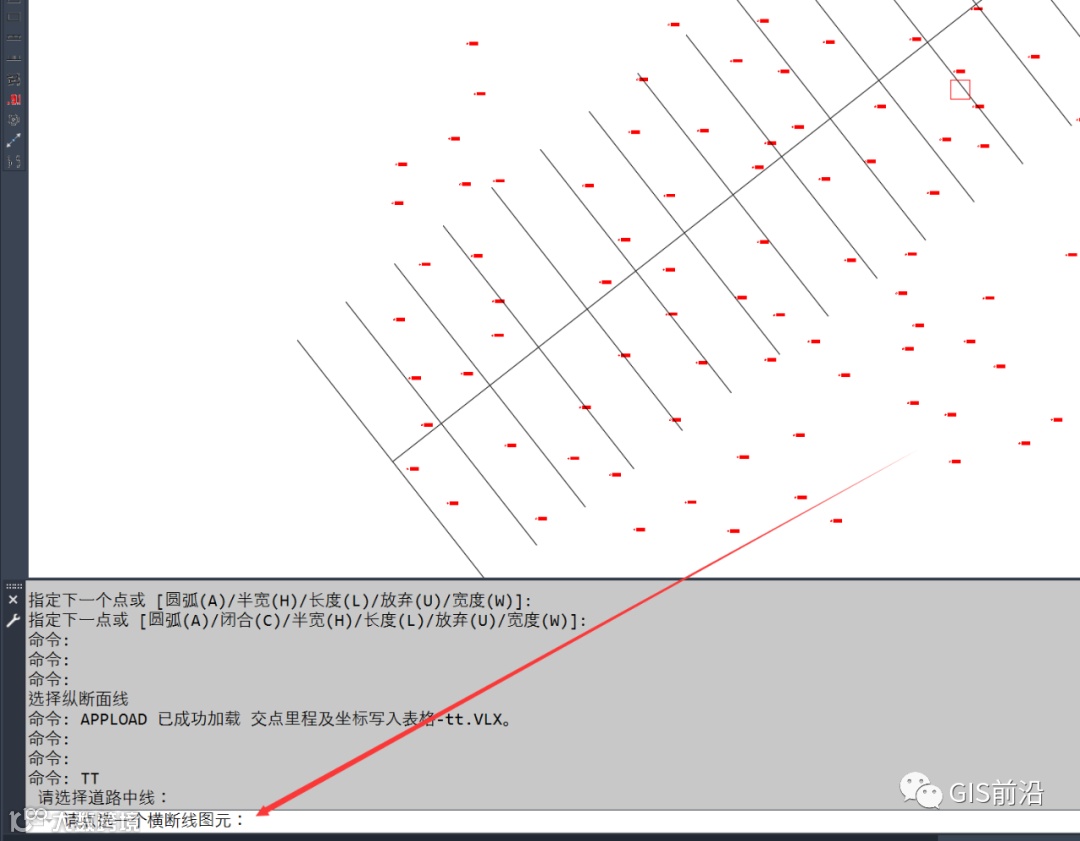

选择道路中线与里程线
按照里程、X Y 排序
在命令行中输入APPLOAD加载插件

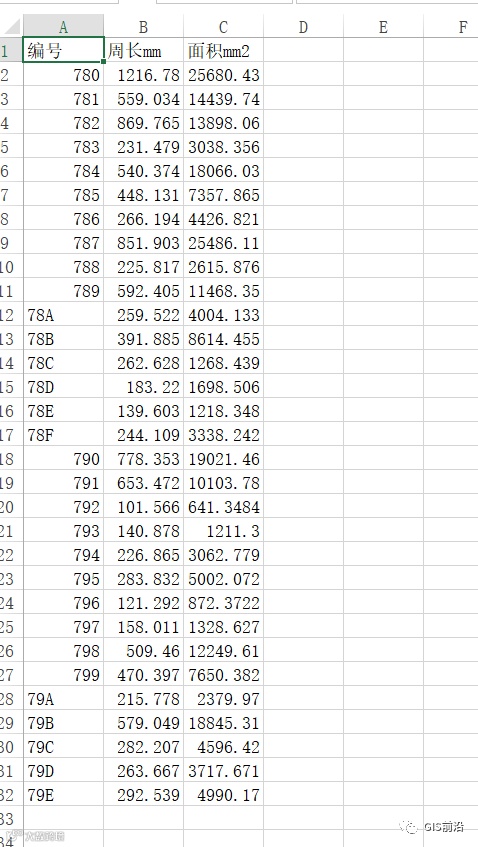

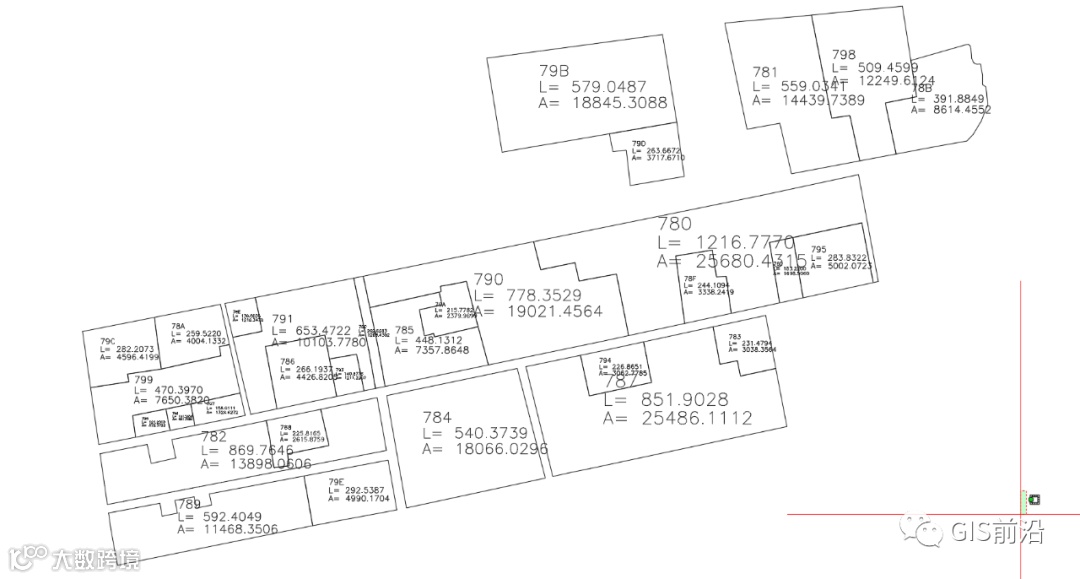

加载之后在命令行中输入命令：MJS，框选闭合的图形。面积和周长会自动标记在图面上，并自动打开EXCEL，输出到表格里面。
在命令行中输入netload加载插件；
在命令行中输入命令：DelJmdGcd

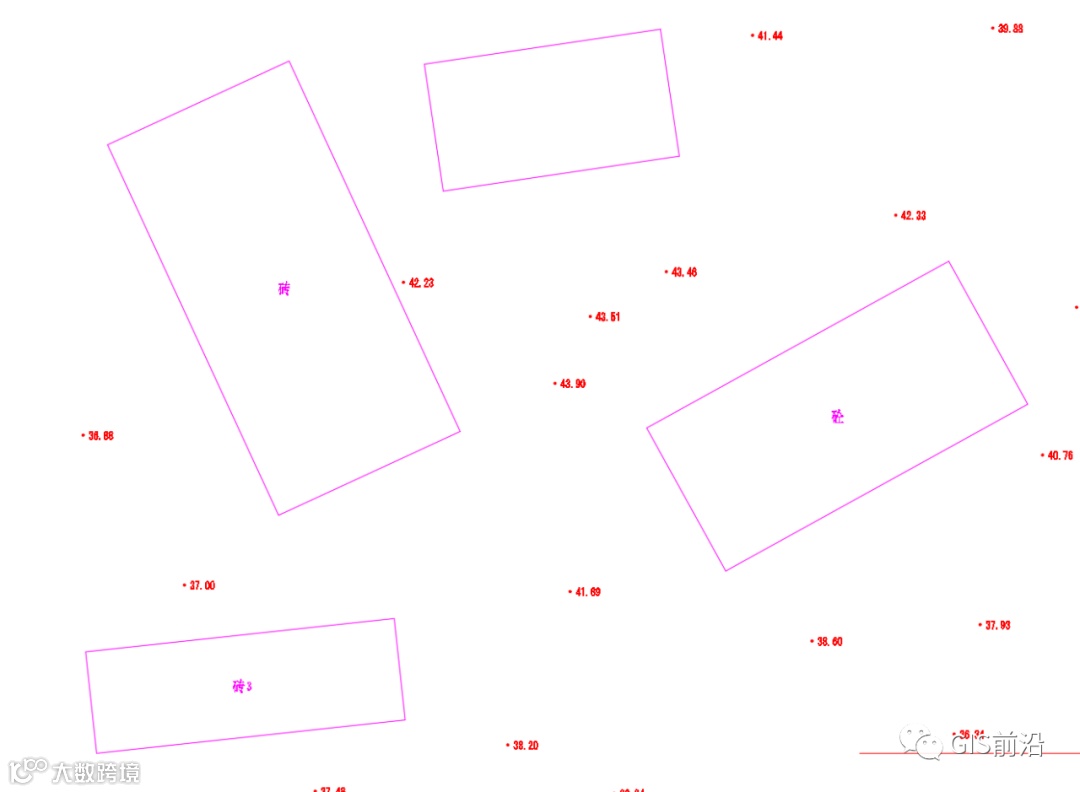

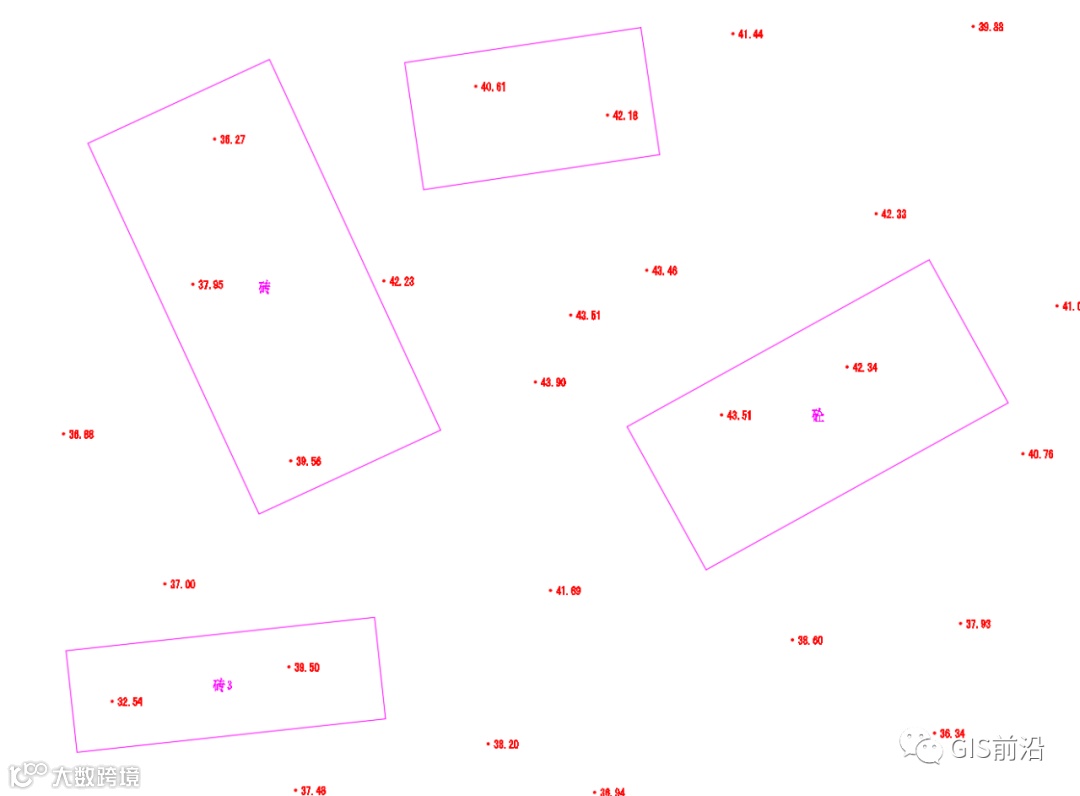

框选房屋，自动将房屋面内的高程点删除。
删除前：
删除后：
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入命令：etx，框选需要延伸的线。
延伸前：
延伸后：
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入命令：sjwbj

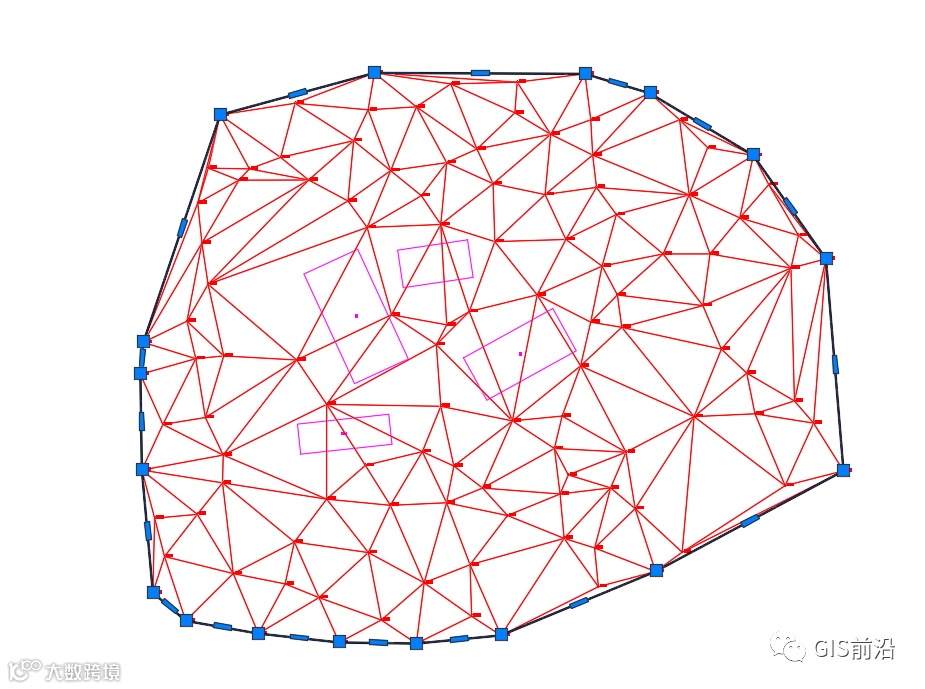

框选图上三角网、根据框选的三角网自动计算边界
在命令行中输入APPLOAD加载插件

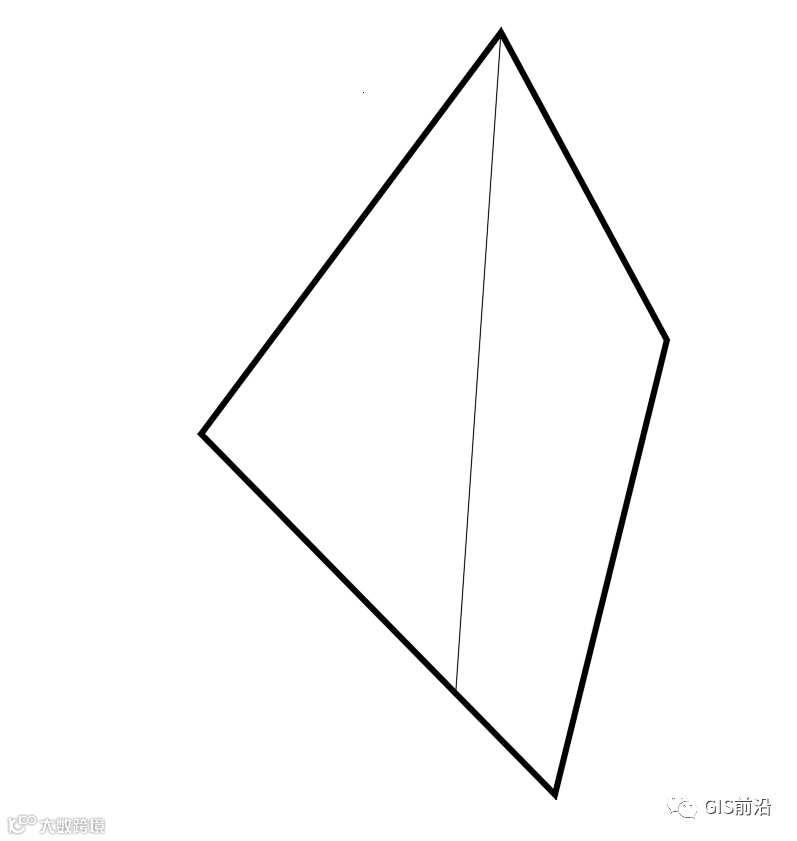

加载之后在命令行中输入命令：PFMJ4
在命令行中输入APPLOAD加载插件

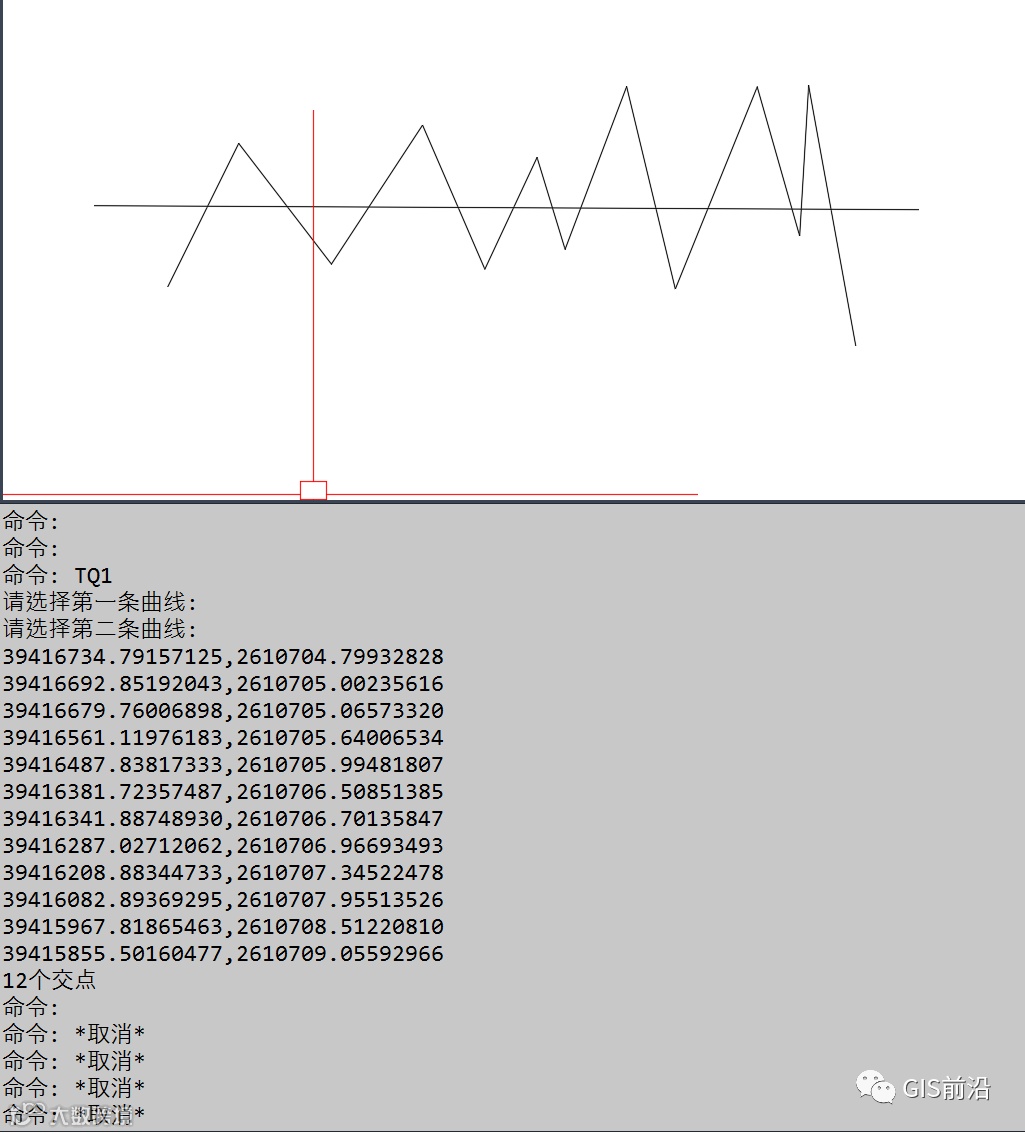

加载之后在命令行中输入命令：tq1
先后选择两条多段线、提取这两条多段线的交点
在命令行中输入APPLOAD加载插件
加载之后在命令行中输入命令：byl

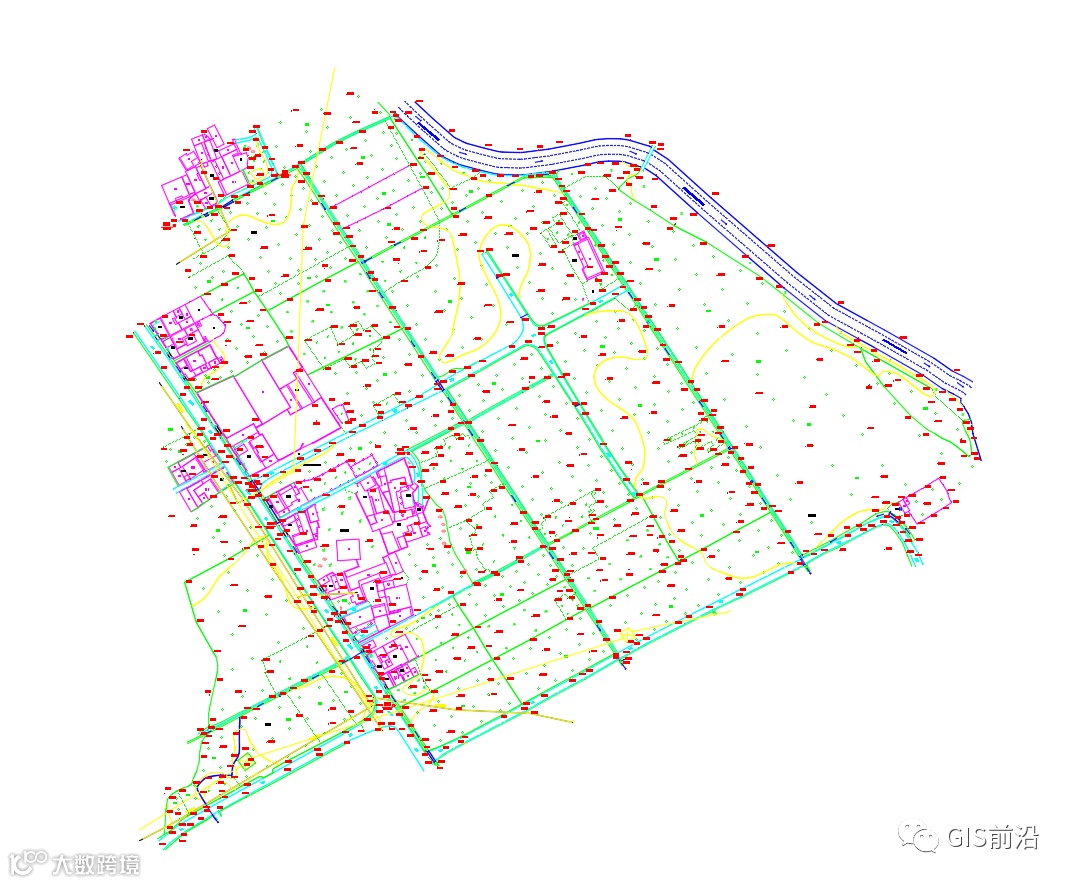

将图面灰色的图形自动改成随层颜色
转换前：
转换后

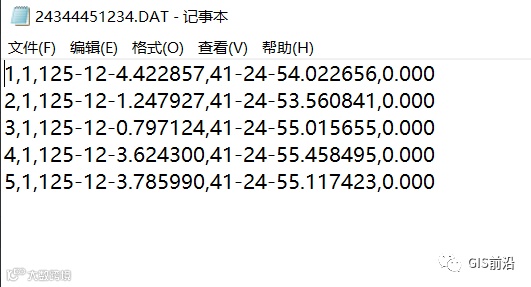

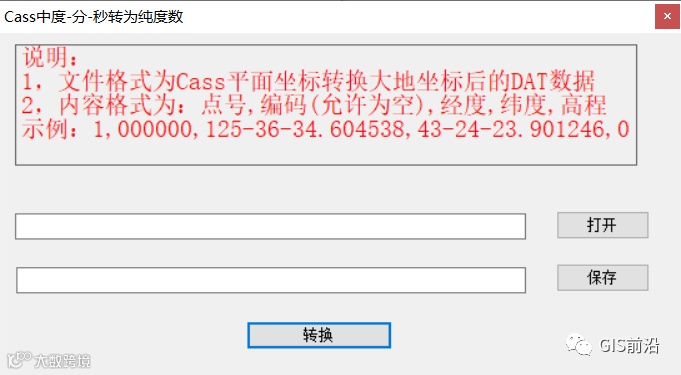

双击运行这个程序，将CASS坐标换带后，度分秒横线分割的转经纬度的坐标转成纯度数。
转换前：
转换后：

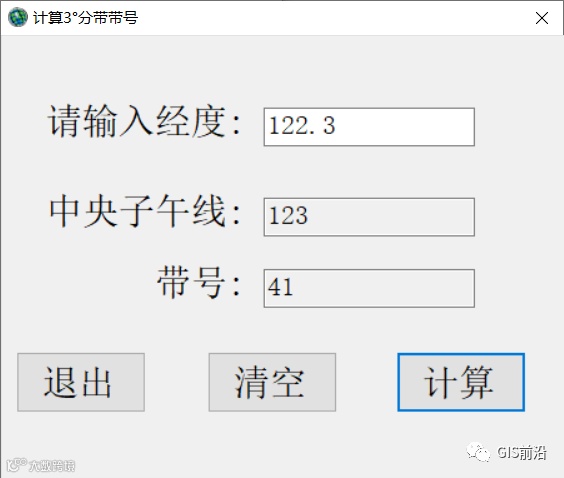

输入所要计算的经纬度、点击计算即可计算出带号和中央子午线

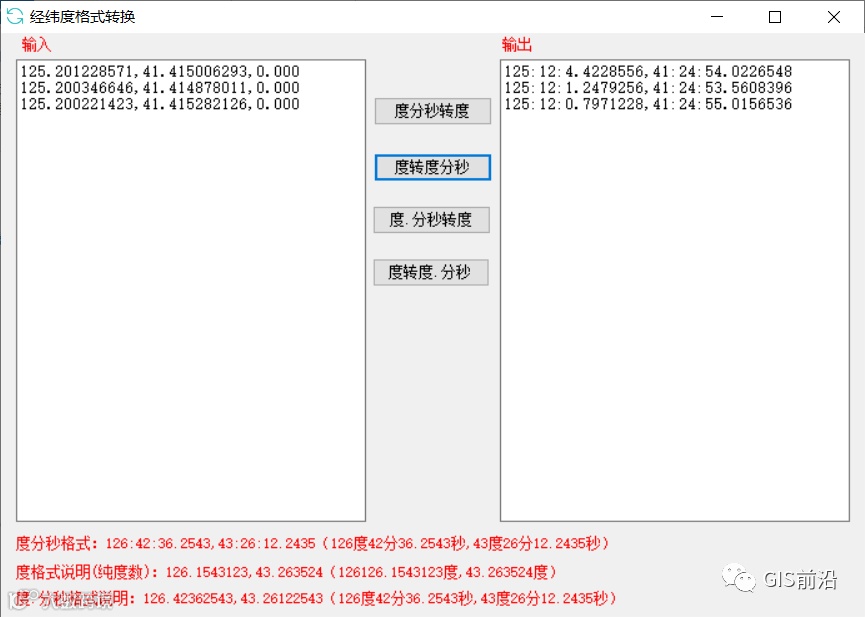

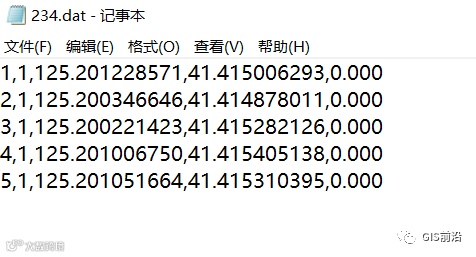

按下图格式输入需要转换的经纬度
工作中利用CASS进行数据处理时，有时也需要一款好用的在线地图辅助我们的工作。

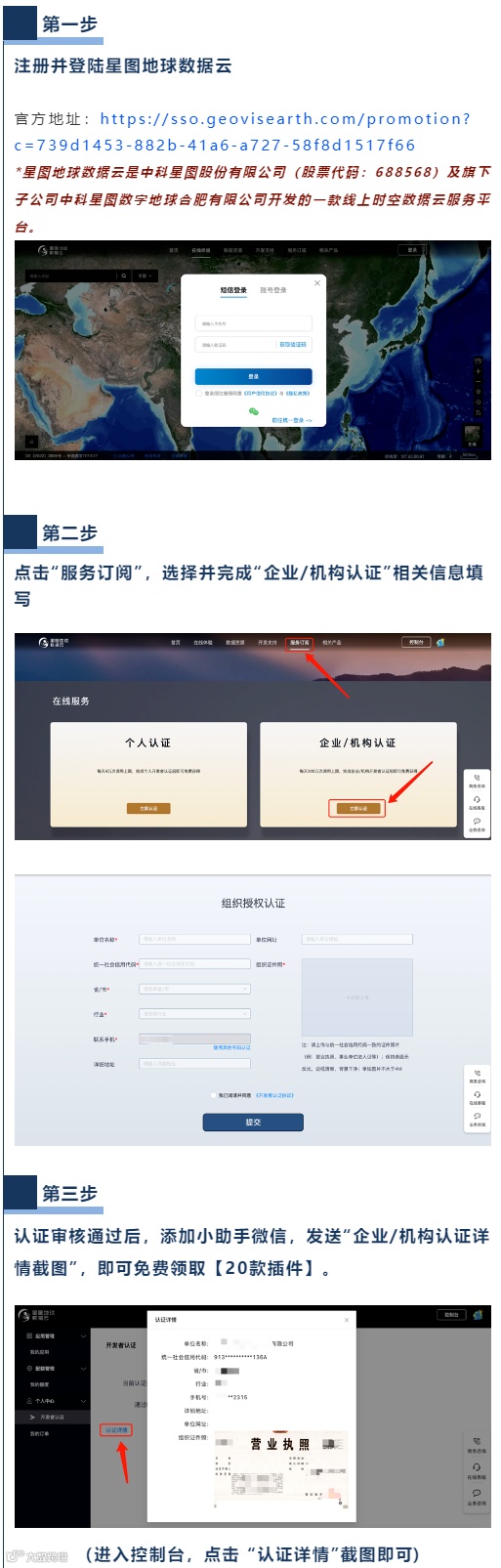

即日起，注册成为【星图地球数据云】新用户，并完成【企业/机构认证】，即可免费获得这些CASS高效实用插件，以及亚米级高清卫星地图、地形高程地图服务。
