ArcGIS 提取面状道路和河流中心线

测试数据：“\chp16\计算坡度.mxd中DLTB”。

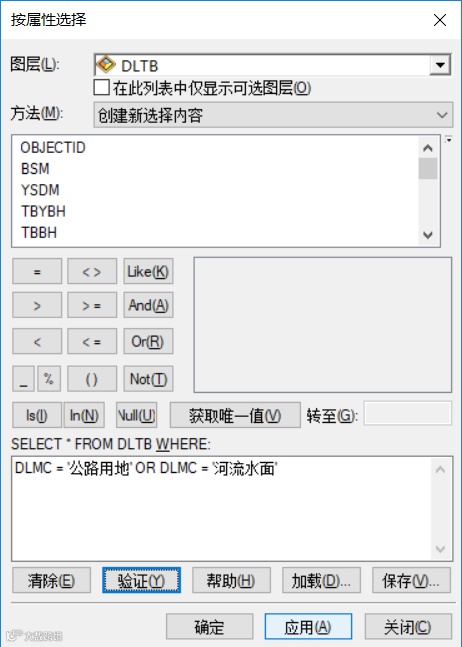

1. 先查找道路和河流，使用“筛选(Select) ”工具，输入表达式：DLMC = '公路用地' OR DLMC = '河流水面'，如图16-10所示。

图16-10 查询公路和河流

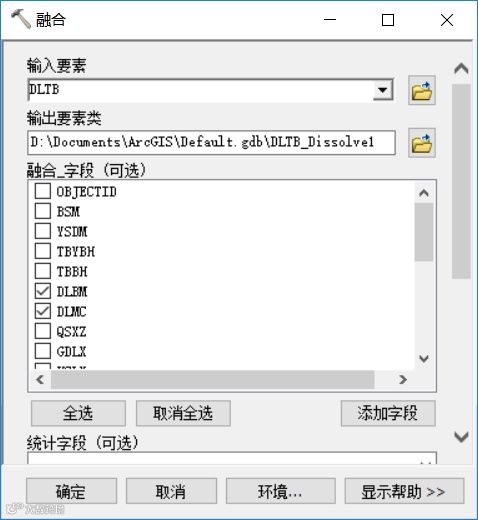

1. 融合(Dissolve)，融合字段：“DLMC”，如图16-11所示。

图16-11 公路合并、河流合并在一起

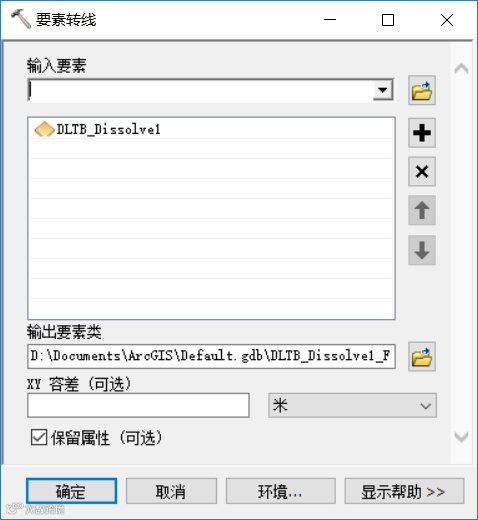

1. 使用“要素转线(FeatureToLine)”工具，如图16-12所示。

图16-12 面状公路、河流转线

1. 手工在道路和河流的末端开个口，这一点可以从帮助中到了答案（帮助的内容：提取中心线工具用于处理规则且接近平行的线对，例如大比例的道路轮廓。中心线仅在末端开口的线之间创建，而不会在可能是街区的封闭线内创建），使用编辑器工具条中分割工具（Split），每一条记录都需要末端开口，这个一步是最关键的，不然下一步不能得到理想的结果。

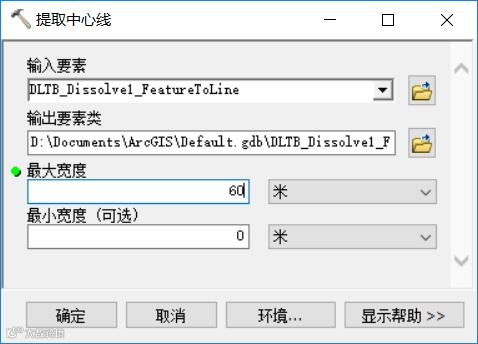

2. 使用“提取中心线（CollapseDualLinesToCenterline）”工具，给一个最大宽度，满足条件的最小值，如图16-13所示。

图16-13 提取末端开口的双线的中心线
