CASS3D三维采集绘制房屋及地形

之前介绍了使用CASS绘制房地一体地籍图：CASS操作之在房地一体绘图中的应用，使用CASS3D基本操作与CASS相同，只在房屋及地形绘制方面略有差别。

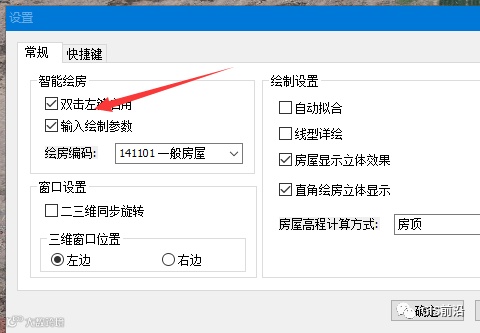

下面我们开始绘制房屋，打开CASS3D，点击设置

在智能绘房处勾选双击左键启用

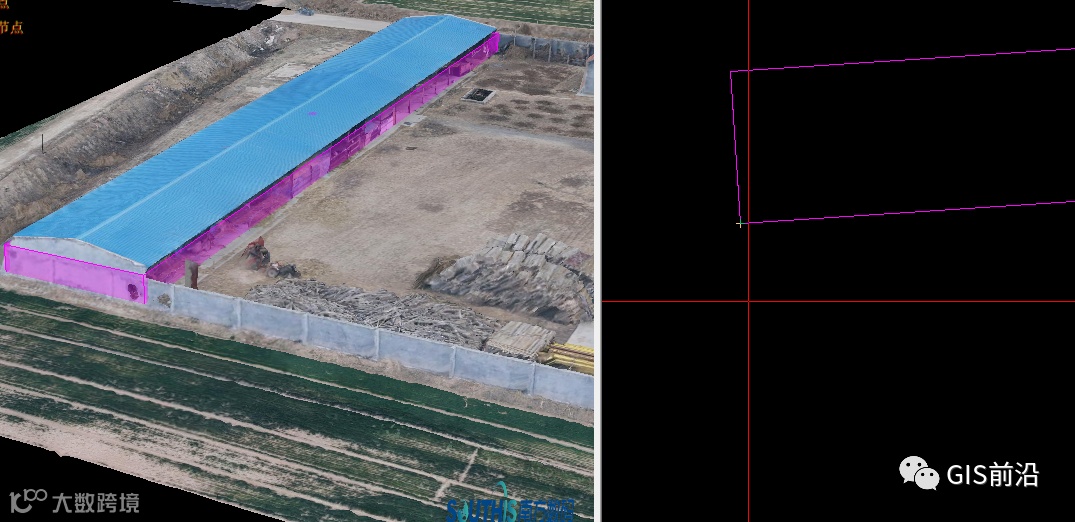

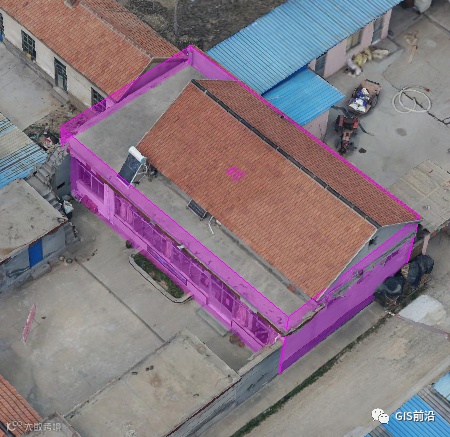

接下来选择房屋双击，上下调整鼠标滚轮，使红线到达合适位置然后右击确定。

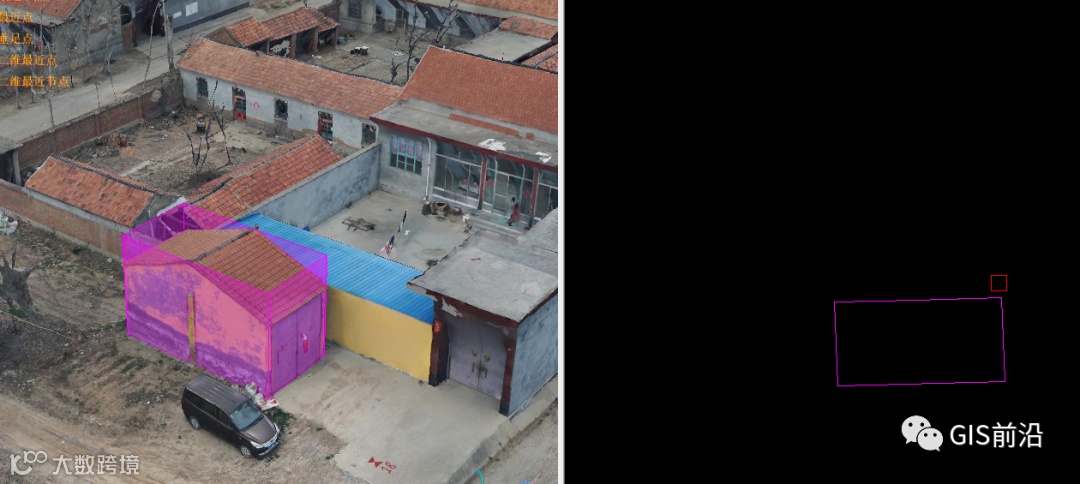

对于不规则房屋使用一下画法:输入快捷画房命令ff，选择房屋结构3（本次为砖房）选择直角绘图w

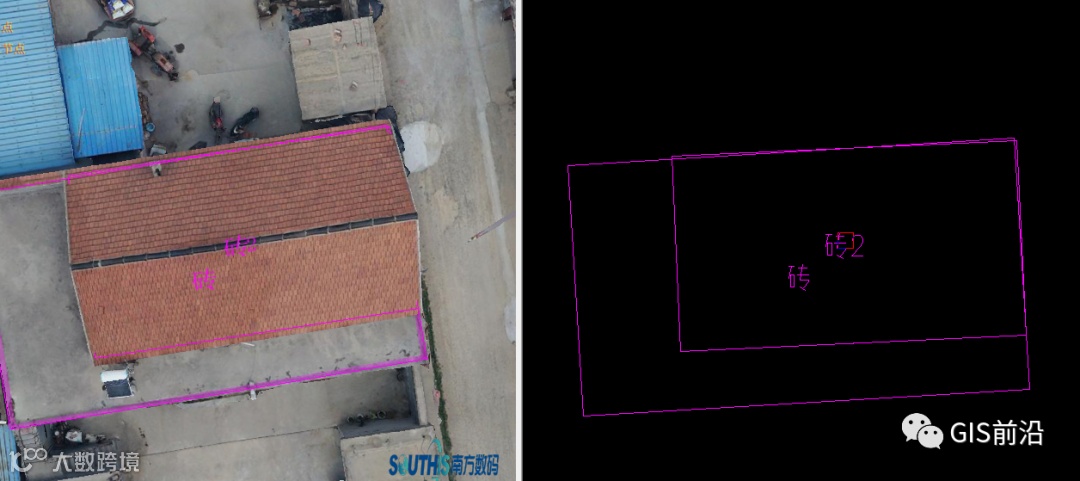

一层轮廓画好后输入层数，然后按照刚才的顺序画二层

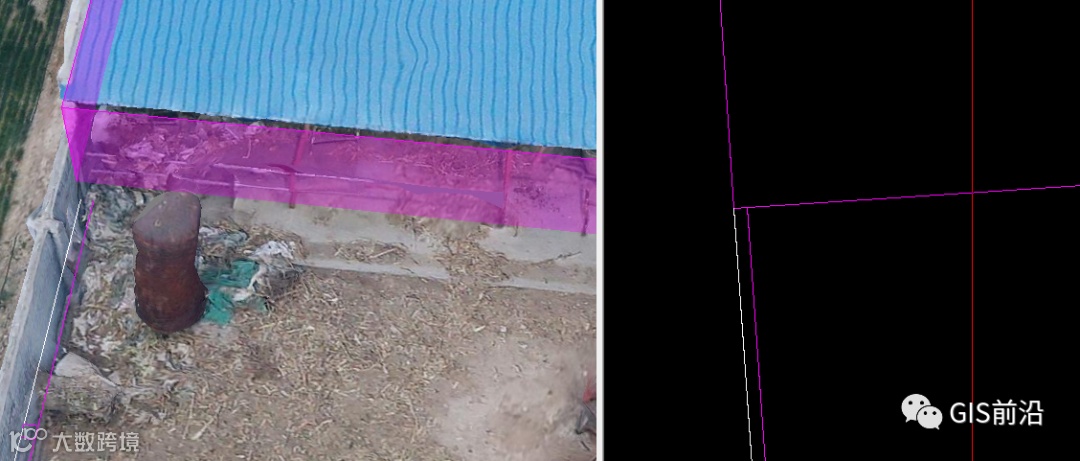

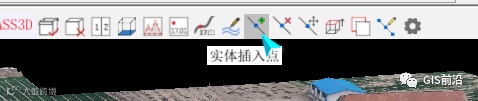

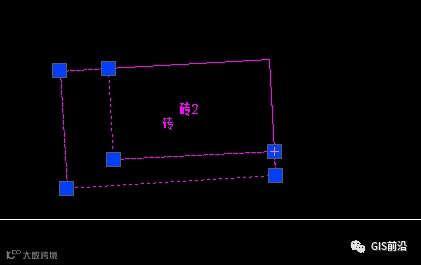

我们看见二层并不规则，接下来开始按照一层轮廓调整二层。首先将端点拖动到一层位置，使二层与一层的边重合。然后点击实体加点在一层的实体上加点。

更改结束后按rr重构一层实体并将结构标注移动到一层实体范围内。

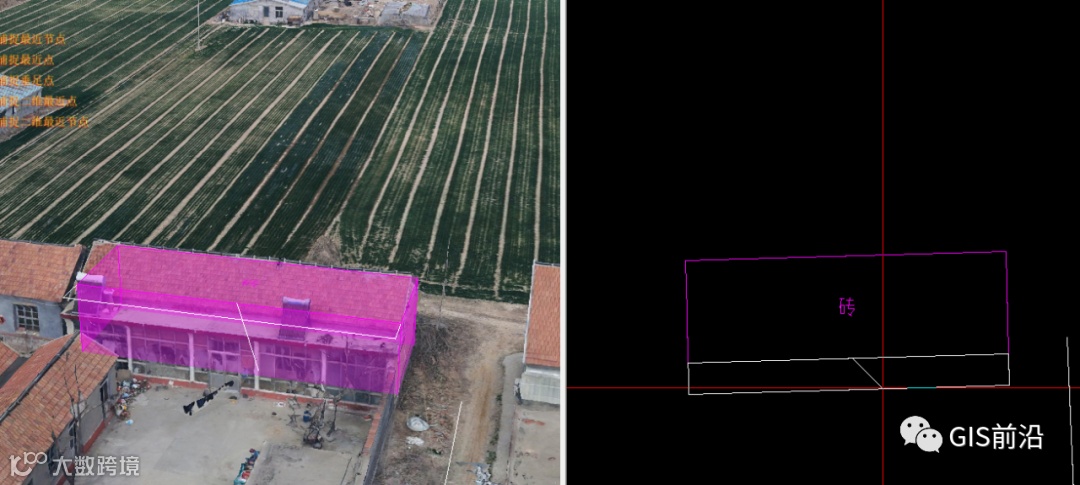

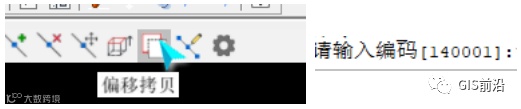

对于有阳台房屋可以在主体画好后点击偏移拷贝，输入阳台编码140001,然后点击房屋主体与阳台连接的边往外拉。拉倒阳台外侧墙体处单击

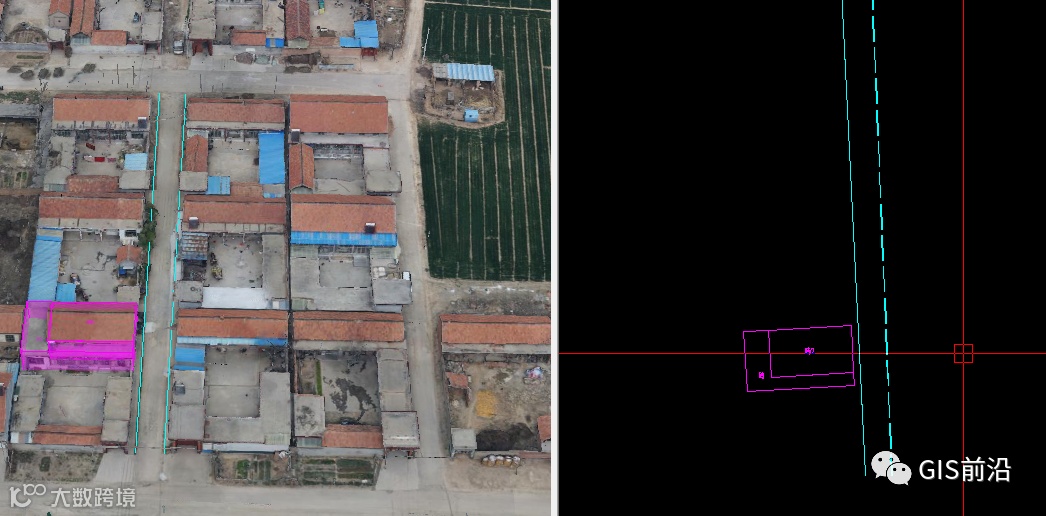

然后我们画道路，与CASS画法一样，在右侧选择对应的道路沿模型道路边缘画。

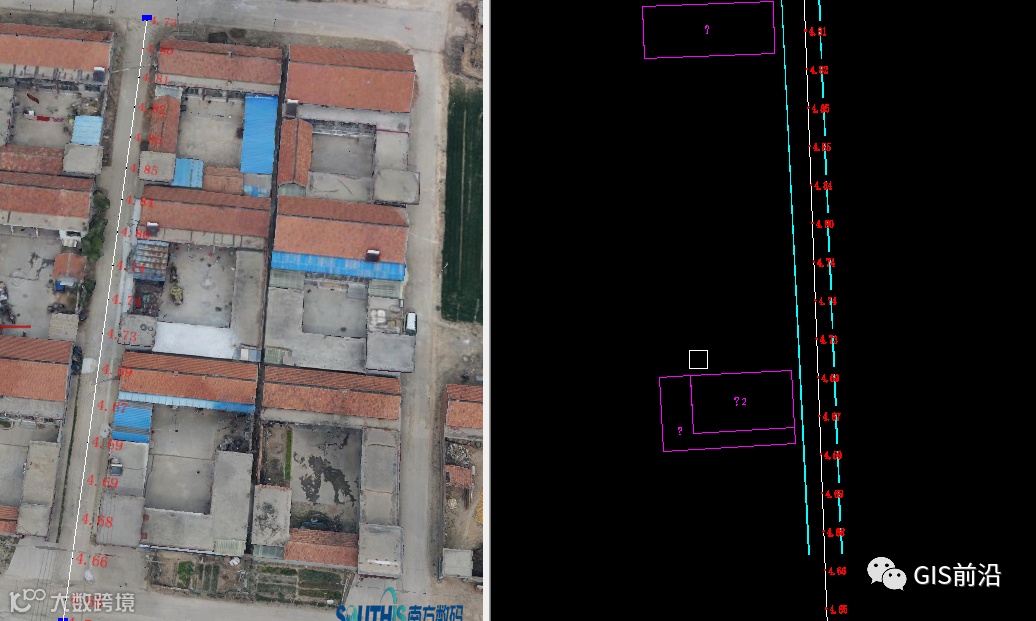

提取路中高程点如下，在路中画一条多段线

选择线上提取高程点点击多段线，按照等距或等分方式提取

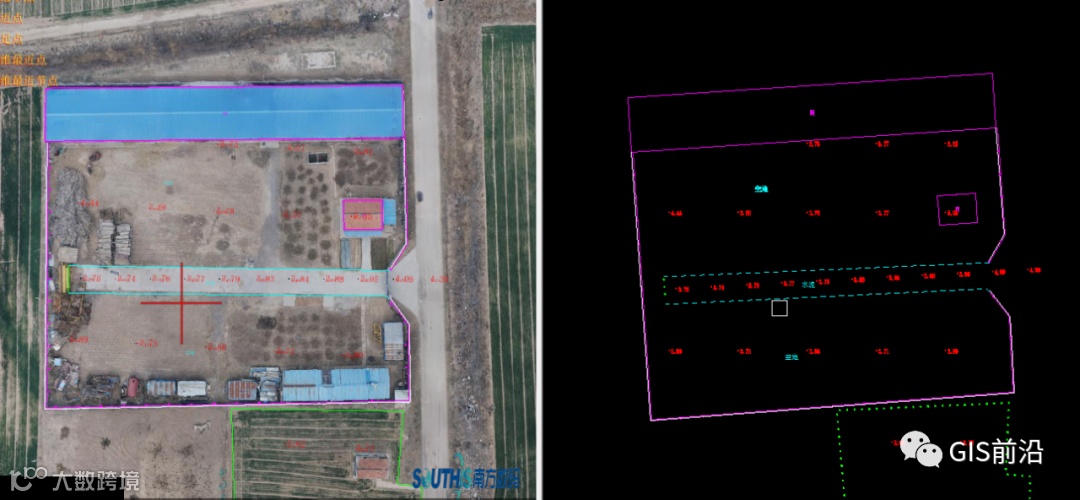

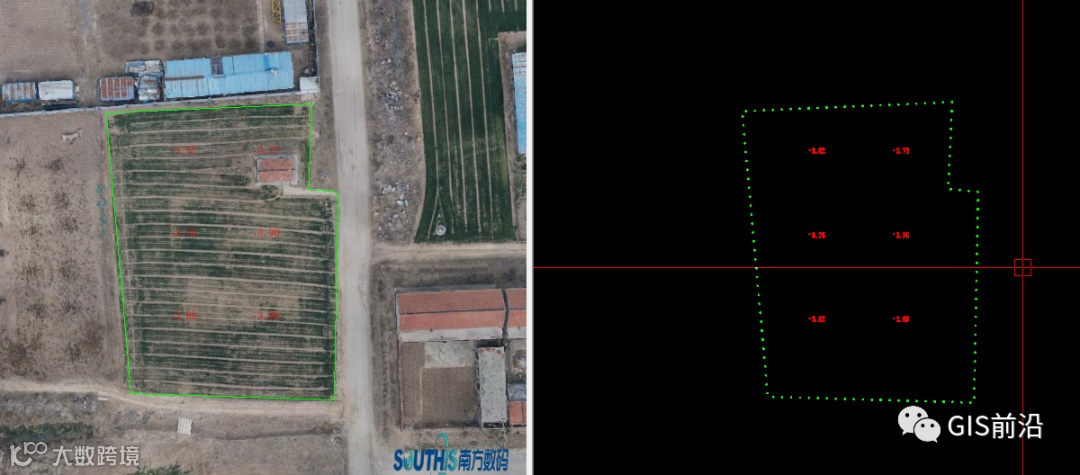

区域提取高程点同理，点击必和区域提取高程点，点击闭合区域的线，选择采点间距提取精度默认即可。

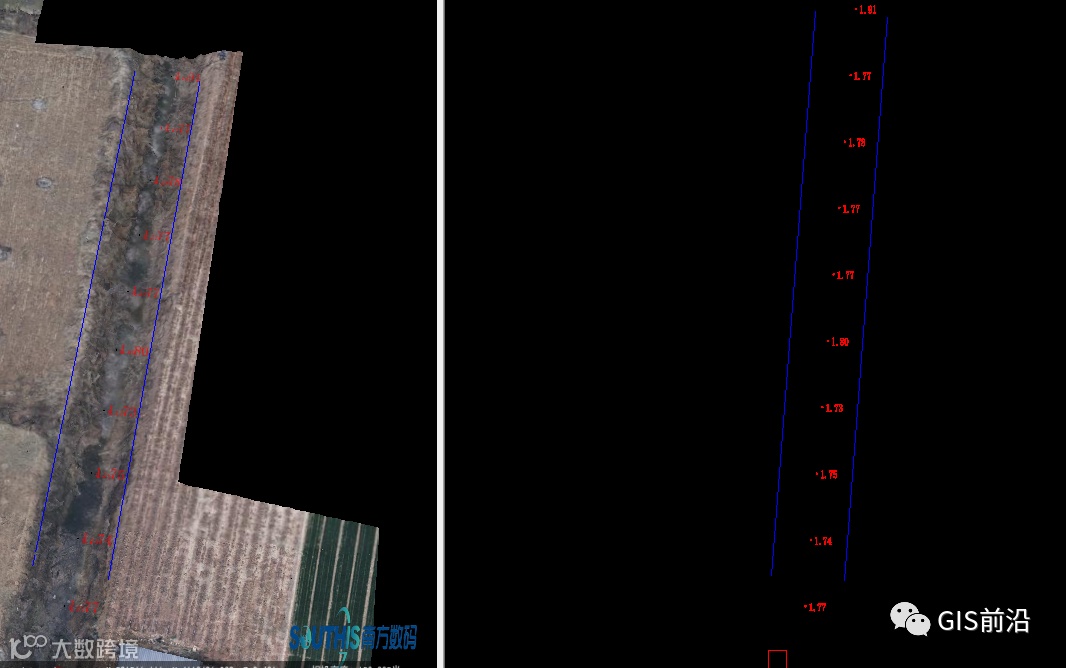

画水渠也是同理，先画好双线沟渠，然后在沟渠中画一条多段线，选择线上提取高程点后删除多段线。

画围墙时要注意与房屋角点的连接

在此处选择y捕捉二维最近点

连接之后墙的起始点就自动捕捉到房屋角点上。对于相连的房屋也可以用此方法绘制。

除了CASS3D窗口左上角提示的命令外，其他操作命令均可用CASS快捷键完成。
