固定比例尺分幅批量出图

之前咱们学习了在ArcGIS中如何制作某一个地区在不同比例尺下涉及的分幅图的图框，以及在ArcGIS中如何批量计算在不同比例尺下某一位置所在图幅的图幅编号；如果要得到一个地区的分幅地籍图，而地区相对较大的情况下，分幅地籍图的数量可能要达几十上百张，依次出图并调整图例估计一周也出不完，咱们这期就来学习一下针对这一问题如何在ArcGIS中实现分幅地籍图的批量出图。

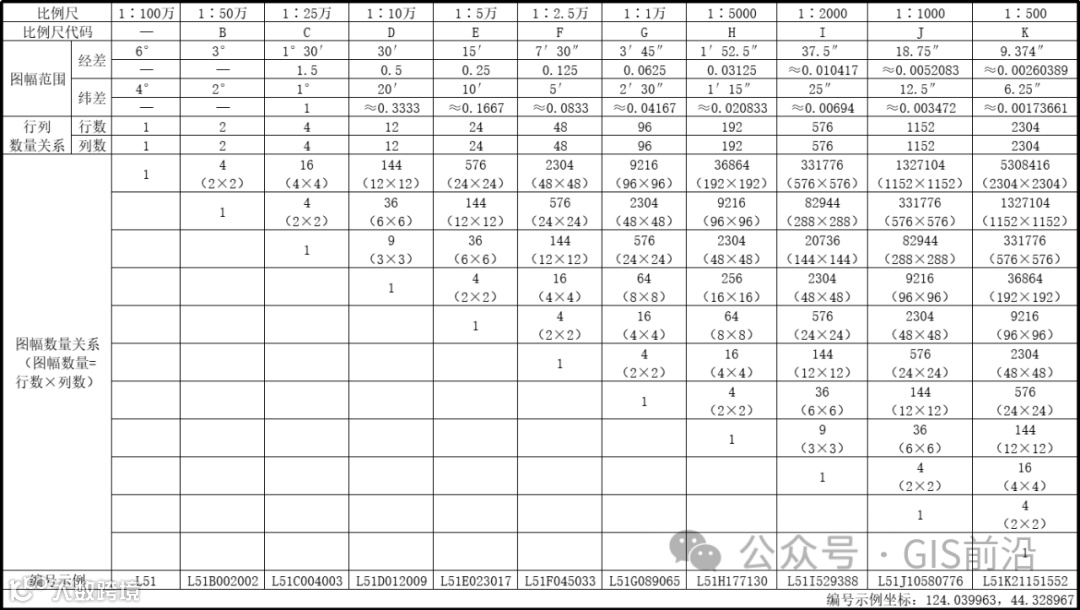

图幅号的编号方式咱们这里就不做过多的赘述，想了解的朋友可以阅览一下往期文章，这里仅放一张最实用也最核心的表——1∶100万至1∶500地形图的图幅范围、行列数量和图幅数量关系表。

要想掌握分幅地籍图的批量出图这一技能，需要熟练运用【数据驱动页面】这一工具，该工具可以根据某一图层中的某一字段进行逐要素出图。

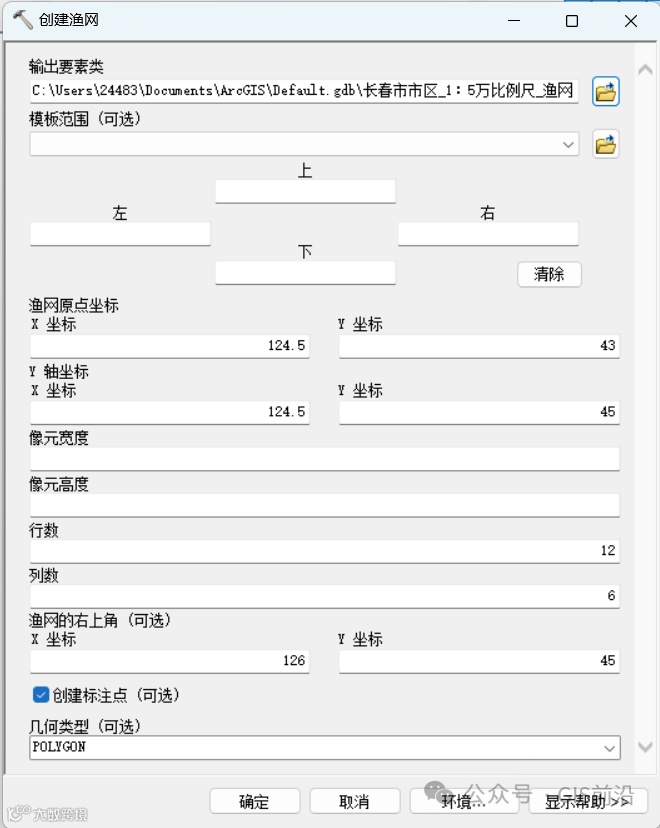

这里依然以长春市市区为例创建1∶5万分幅图，已知长春市市区纬度大概在北纬43°至45°之间，经度大概在东经124°30′至126°之间，且纬度差1°、经度差1°30′可以有6行6列共计36张1∶5万的分幅图。我们根据这一信息利用【创建渔网】工具在北纬43°至45°，东经124°30′至126°之间，创建12行，6列的1∶5万分幅图图框。

这里生成的渔网是面图层，方便后续利用【数据驱动页面】进行批量出图。勾选【创建标注点】，其效果相当于把生成的面图层利用【要素转点】工具转换为点图层，后续在其属性表中计算图幅号方便出图。

工具位置：【数据管理工具】→【采样】→【创建渔网】。

根据长春市市区大概经纬度范围可以知道，以44°纬线为界，北边在图幅编号为L51的1∶100万分幅图内，其左上角的坐标为（120°E，48°N），南边在图幅编号为K51的1∶100万分幅图内，其左上角的坐标为（120°E，44°N）。

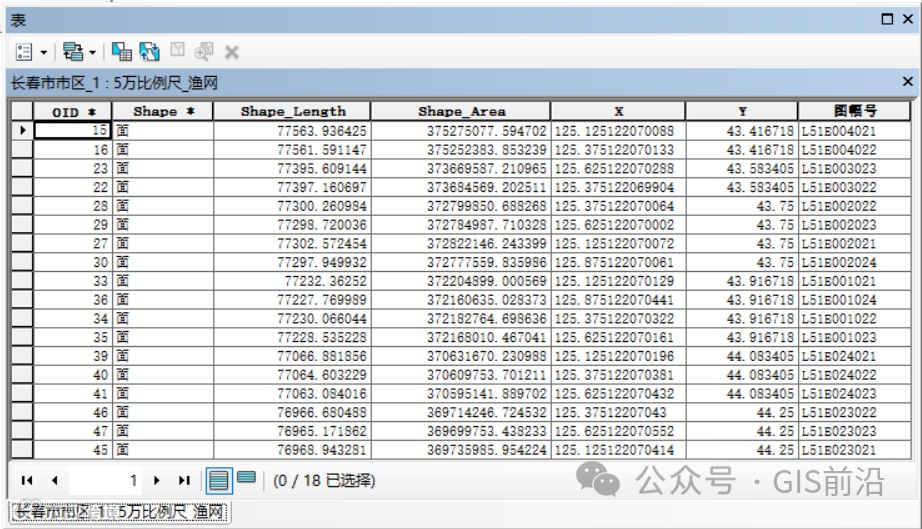

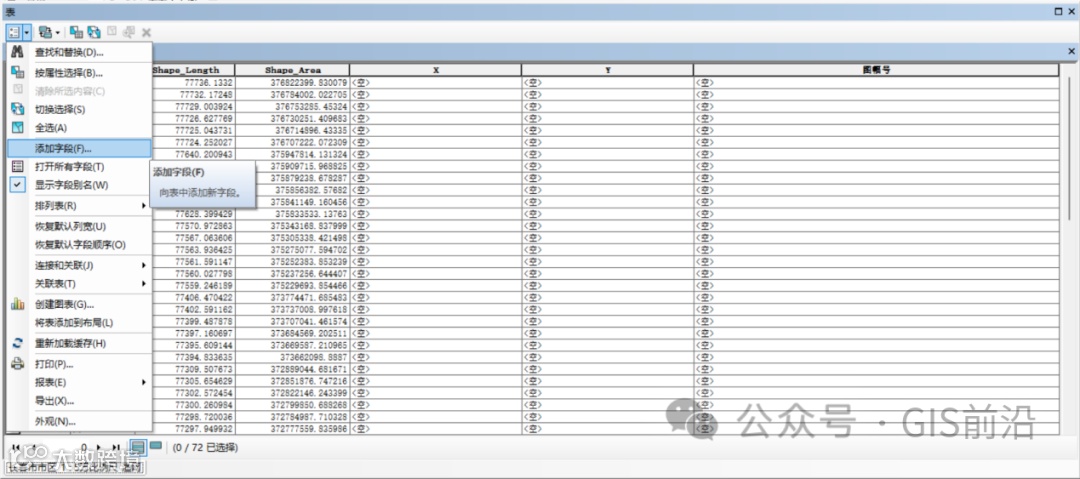

我们在【创建渔网】工具生成的面图层的属性表中添加3个字段，分别用来存放网格质心的经纬度坐标，以及图幅号，【字段类型】设置为【文本】即可。

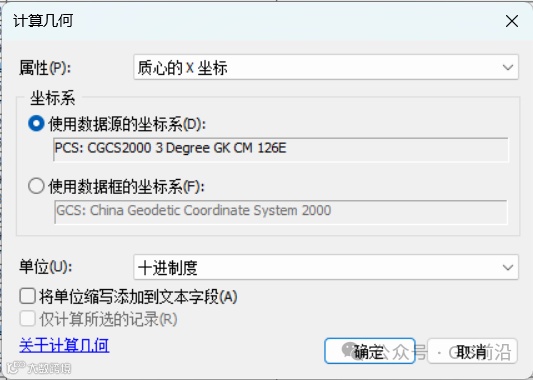

右键字段名，选择【计算几何】，设置单位为【十进制度】，即可得到网格质心的经纬度坐标。

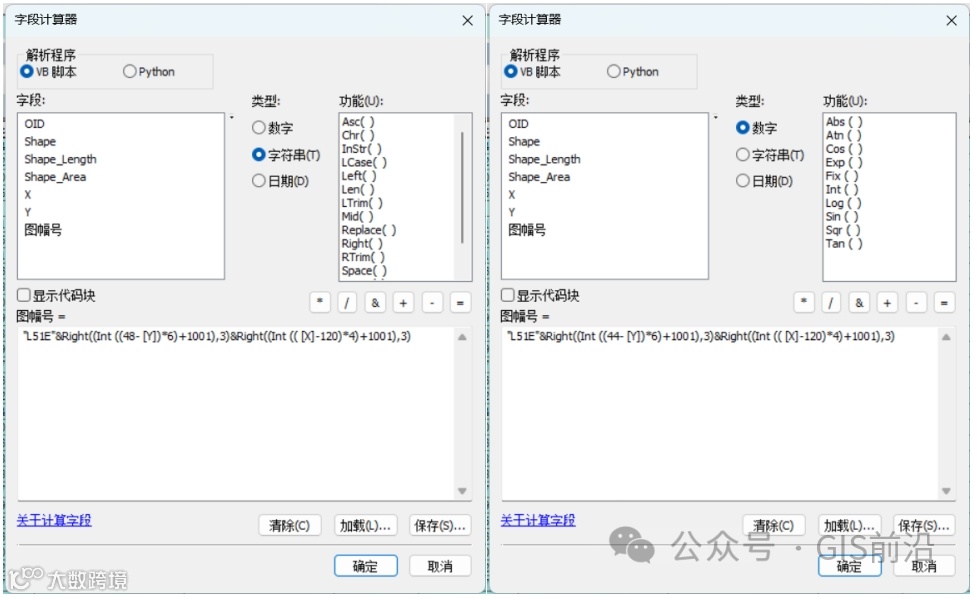

对于44°纬线北边和南边的部分分开计算，右键字段名，选择【字段计算器】，在【字段计算器】中输入如下公式来计算图幅号，44°纬线北边的部分用左边图片中的公式，44°纬线南边的部分用右边图片中的公式。

*注：上图中有误，右边应变“L51”为“K51”

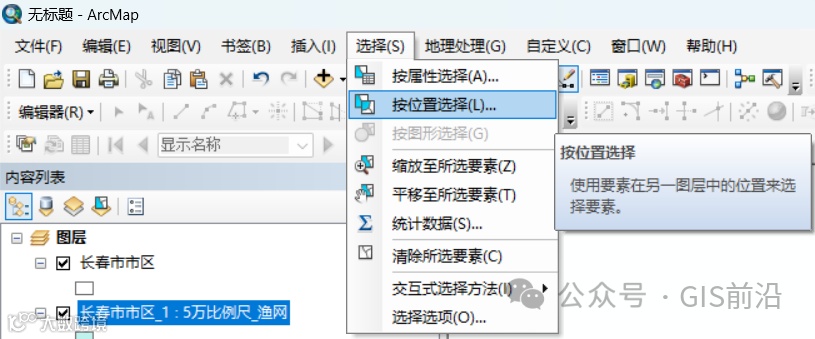

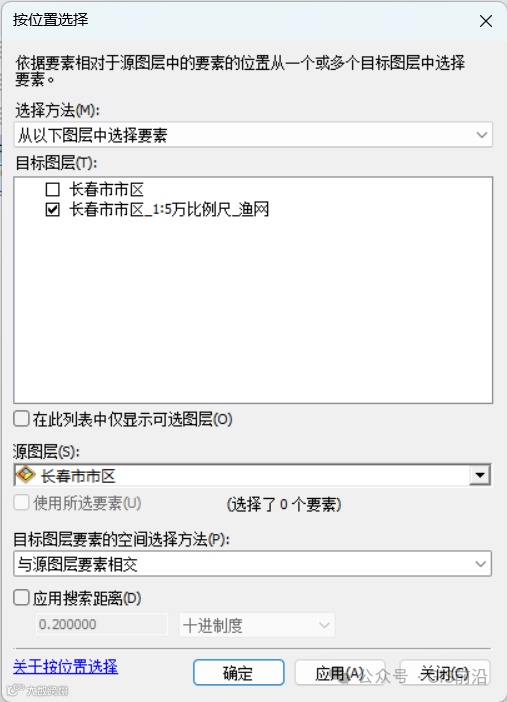

利用【按位置选择】工具将长春市市区涉及到的图幅框筛选出来，避免批量出图时多出无用的图。

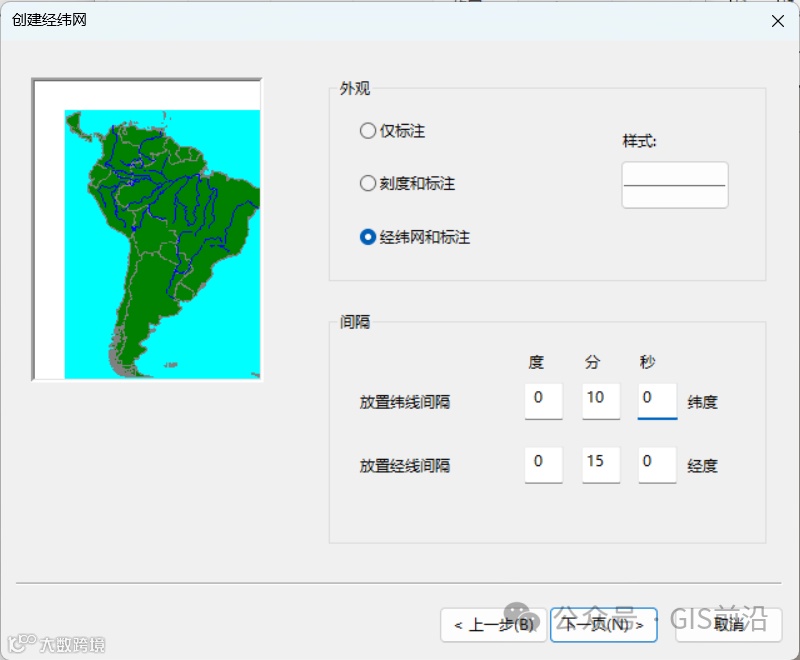

将【创建渔网】工具生成的面图层（图幅框）设置为全透明，点图层存放图幅号的字段标注出来。并创建经纬网和其他出图所需的地图要素，以及页面大小，【创建经纬网】对话框第二页设置间隔为图幅框范围。

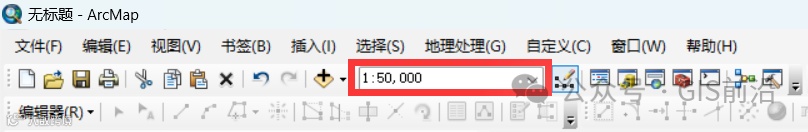

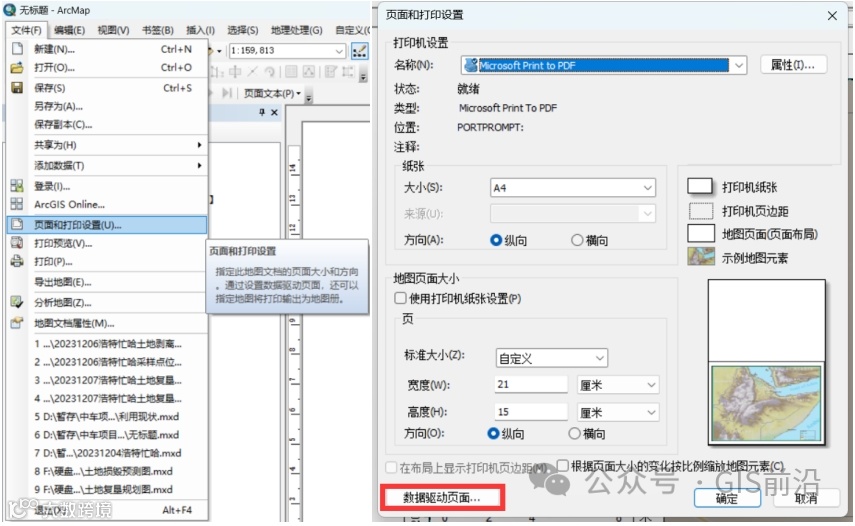

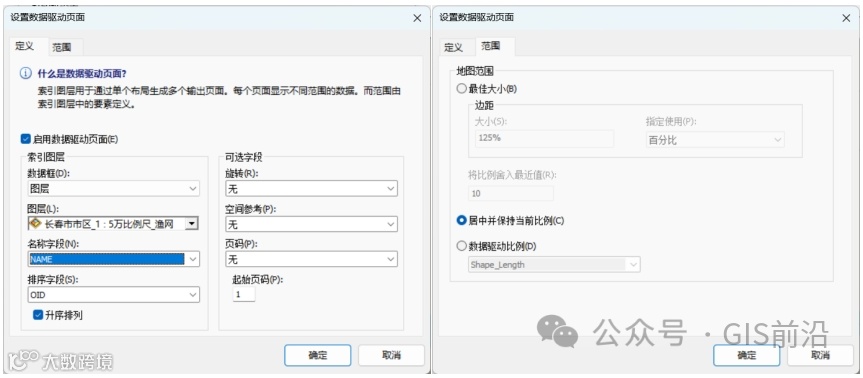

在软件上方设置比例尺为1∶50000，并点击【文件】→【页面和打印设置】→【数据驱动页面】，打开【数据驱动页面】对话框。

在【定义】选项卡中勾选【启用数据驱动页面】，设置【图层】为【创建渔网】工具生成的面图层，其他项根据需求设置即可。

在【范围】选项卡中选择【居中并保持当前比例】。

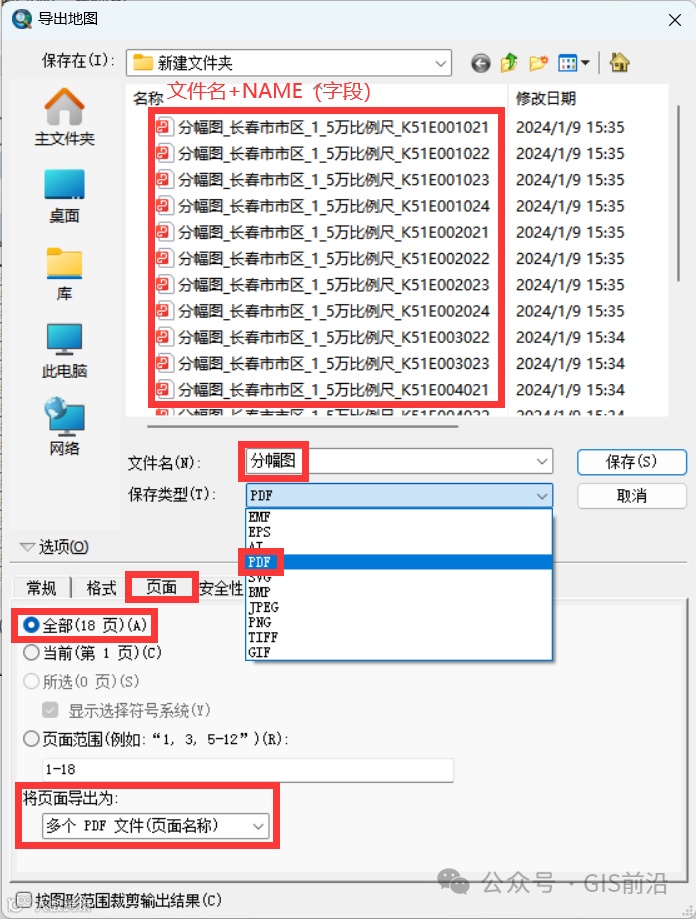

导出地图时，选择文件类型为PDF，并在【页面】选项卡中设置页面范围，选择多个PDF文件便可得到多个单张分幅图文件。
