ArcGIS中制作不同比例尺的分幅图框

之前咱们学习了不同比例尺下某一位置所在图幅的图幅编号的计算，这一期咱们来学习一下在ArcGIS中如何制作某一个地区在不同比例尺下涉及的分幅图的图框，有了图框就可以了解分幅图的具体范围，并以此来进行分幅图出图。

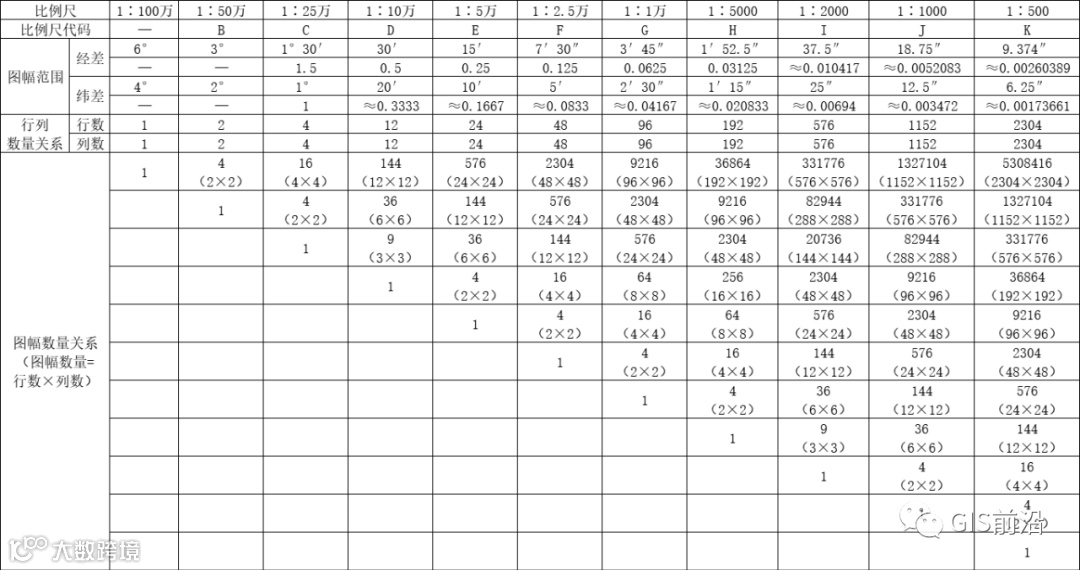

这里再简单回顾一下，现行地图中一共有11种基本比例尺，分别为：1∶100万，1∶5万0，1∶25万，1∶10万，1∶5万，1∶2.5万，1∶1万，1∶5000，1∶2000，1∶1000，1∶500（在旧版标准中没有1∶2000，1∶1000，1∶500），各比例尺下分幅图图幅范围所规定的经差、纬差，以及不同比例尺之间分幅图的数量关系咱们参考下面这张表即可。

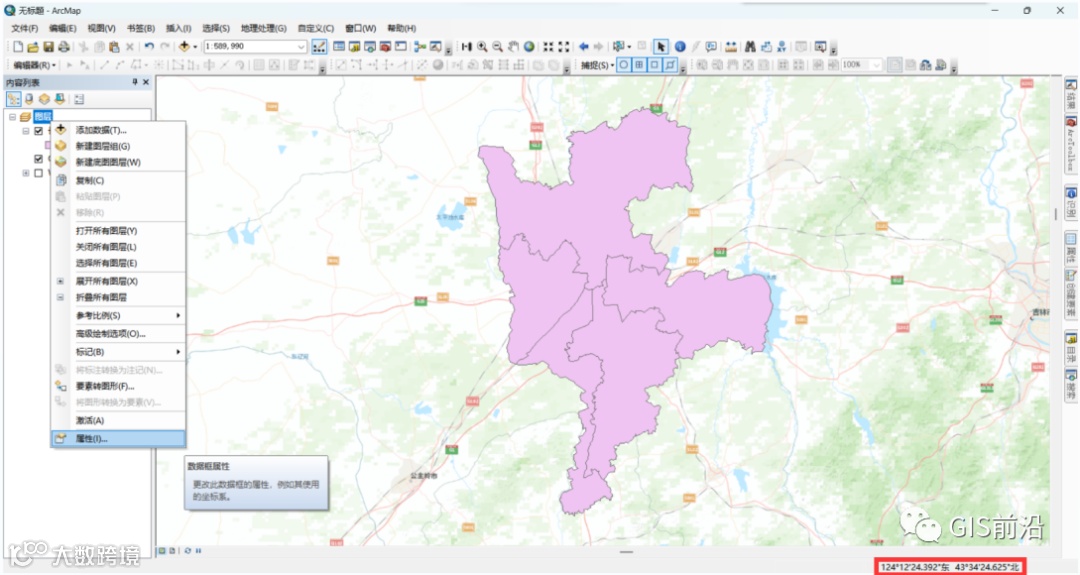

这里以长春市市区创建1∶5万分幅图为例，在【内容列表】将软件右下角显示的坐标设置为度分秒的形式显示。

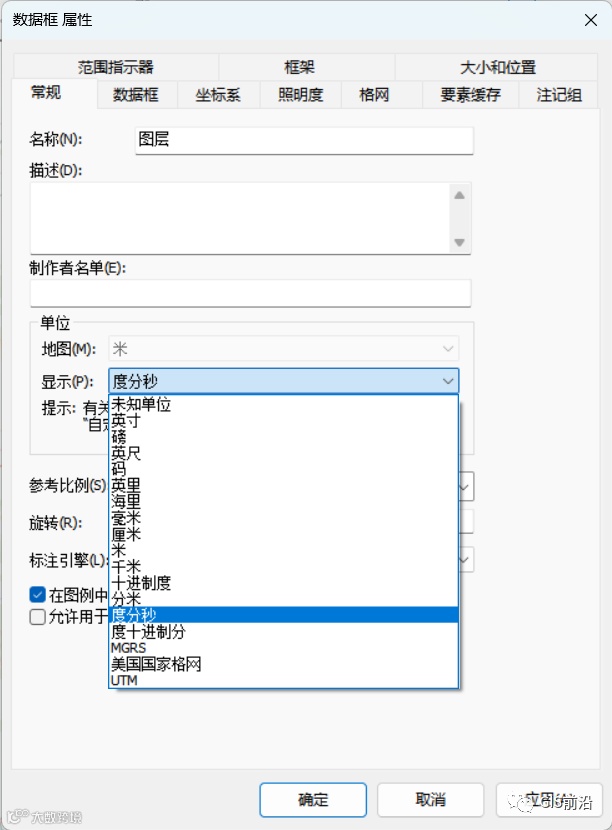

右键【图层】，选择【属性】，在弹出的对话框中选择【常规】选项卡，在其中设置即可。

经查询，长春市市区纬度大概在北纬43°至45°之间，经度大概在东经124°30′至126°之间。

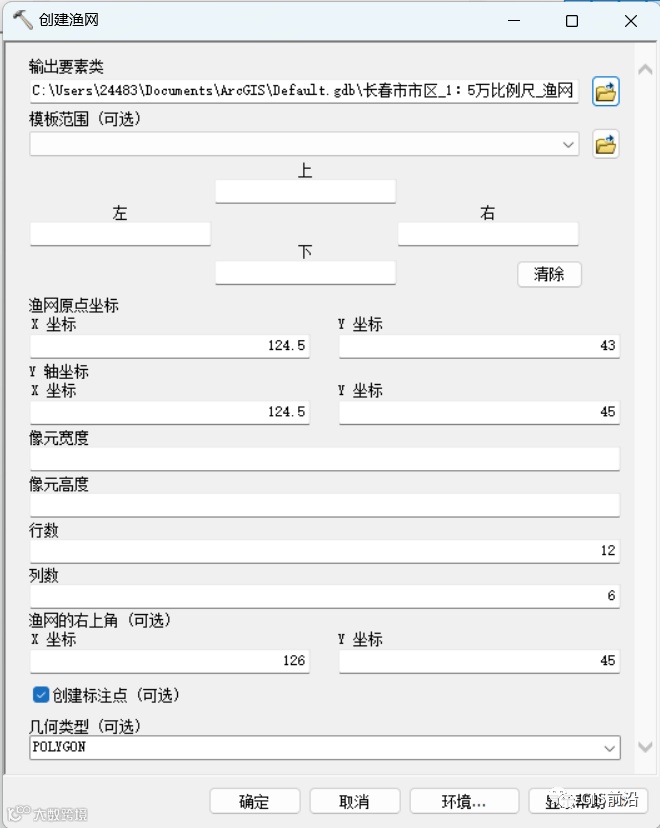

以长春市市区经纬度范围，利用【创建渔网】工具创建分幅图框。通过了解各比例尺下分幅图图幅范围所规定的经差、纬差，以及不同比例尺之间分幅图的数量关系可以知道，纬度差1°、经度差1°30′可以有6行6列共计36张1∶5万的分幅图。所以【创建渔网】工具这里原点坐标定在东经124°30′、北纬43°，Y轴定在东经124°30′经线上，渔网的右上角定为东经126°、北纬45°，行数为12行，列数为6列。

工具位置：【数据管理工具】→【采样】→【创建渔网】。

在制作图框时不是随便1°纬差就可以划分6行1∶5万的分幅图，就比如说北纬1°和5°之间，不能划分成2行1∶50万的分幅图，跨图幅了属于是。

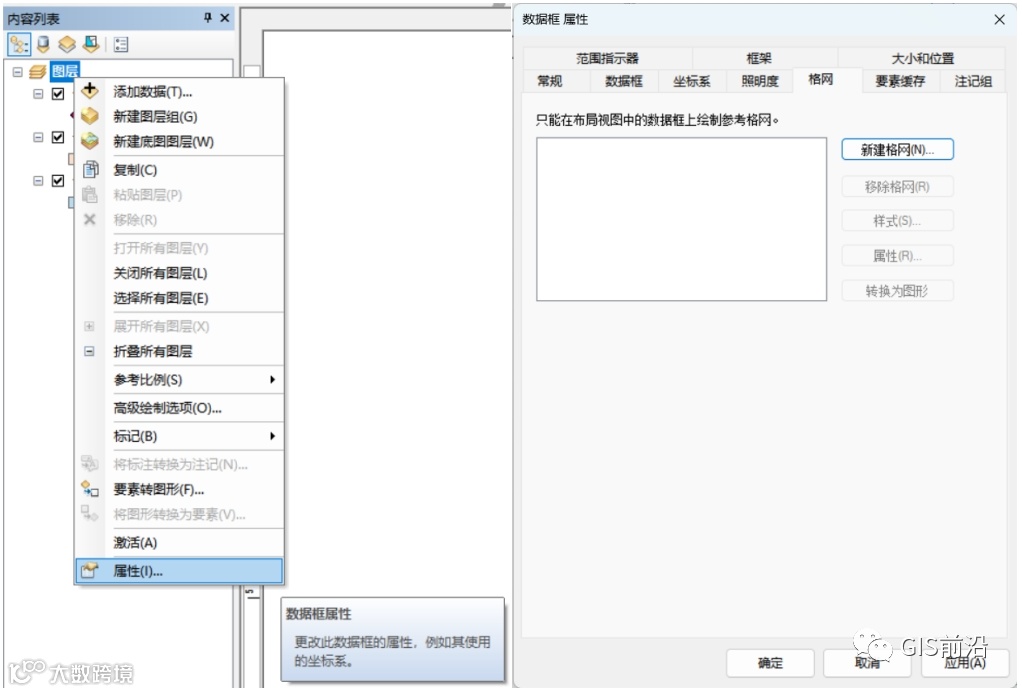

右键【内容列表】中的【图层】，选择【属性】，在弹出的对话框中选择【格网】选项卡，在其中新建格网。

在【创建经纬网】对话框中第二页设置间隔为1∶5万分幅图的经纬度范围，其他页为默认选项。

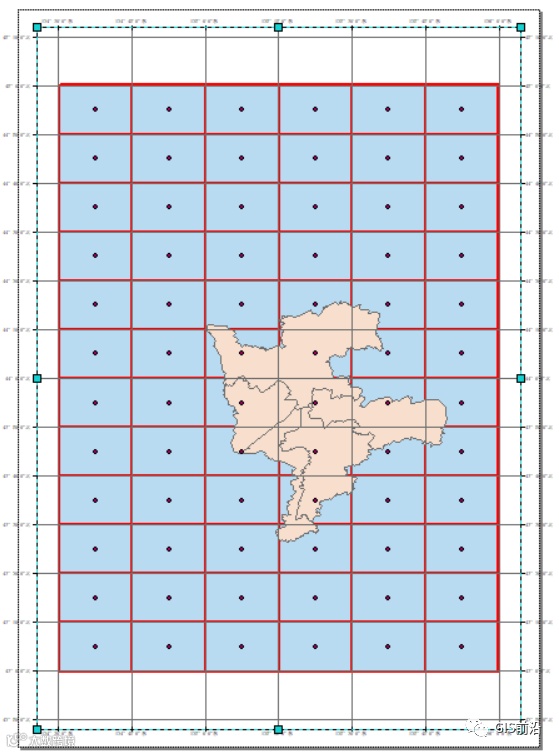

在布局视图看一下图框是否与经纬网。

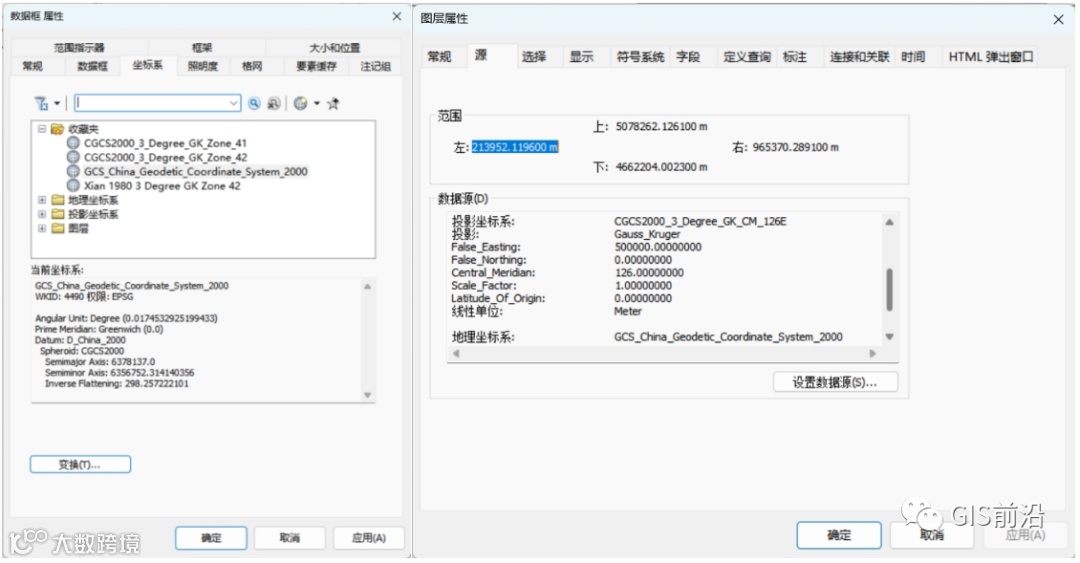

需要注意的是，【创建渔网】工具生成的图层是未知的空间参考，也就是没有空间参考；这里数据框用的是地理坐标系，同长春市市区图层的地理坐标系一样，否则可能会出现图层不能同步显示的问题。
