掌握这种技术，你的图上可以有光！

同学，你相信光吗？

你相信GIS图纸可以发光吗？

无论你信或不信，光就在这里！

看完本文，

你可以不借助外部图片素材，

让你的图纸符号表达出你想要的光！

我们以之前的某个项目图纸为例，来介绍下让符号发光的技术！

第一步—底图整理

准备好栅格影像底图、行政边界的矢量数据，确保“数据合适、位置正确、边界吻合”。

确定好图纸的大小、出图比例、投影坐标系；布局好图纸标题、指北针、比例尺等元素；

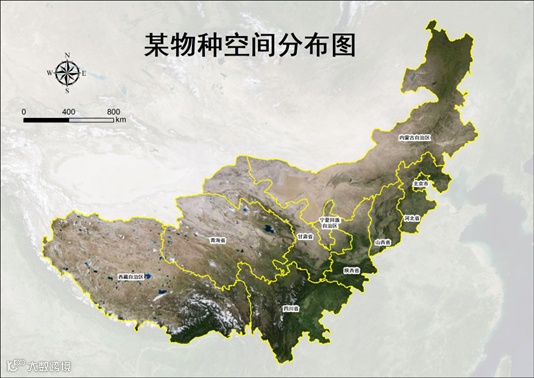

然后手动画一个大范围的面数据，利用“擦除”工具，将要表达的区域范围擦除掉，调整擦除后留下的区域的透明度，加上标注或注记，得到基础的底图——

这些操作在我们的“制图技巧”专辑和相关的教程中都有讲过哦，这里也就不再赘述了！

第二步—边界优化

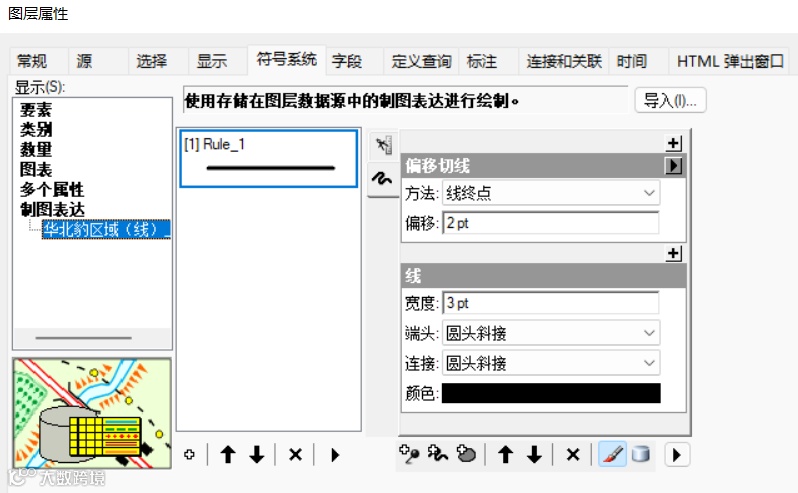

我们想让边界更加有立体感，这样出图效果更加有质感，可以利用制图表达的“偏移切线”技术，将区域的边界线进行偏移，形成立体阴影效果——

怎么样，是不是更有质感了。

这种立体边界的制图技术，在我们的“制图技巧”专辑中也有讲哦，感兴趣的可以去翻一翻。

第三步—荧光效果制作

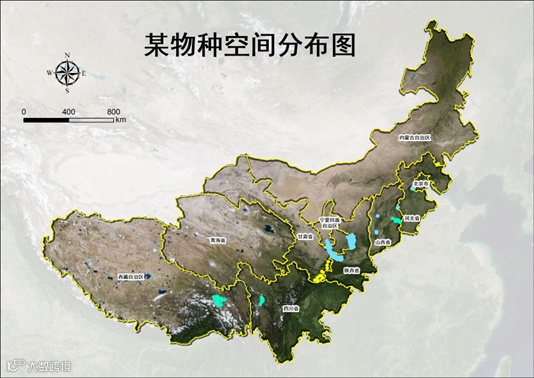

一、先把点数据准备好（当然，线数据和面数据也可以表达出发光效果，方法相同）——

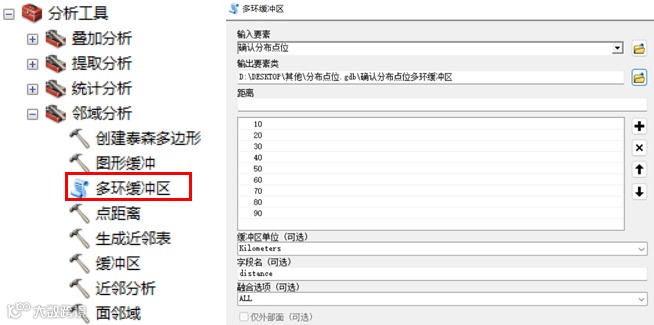

二、关键的一步来啦，为每个点创建多环缓冲区，根据小飞飞的经验，最好是创建九级，甚至更多级，因为这样光晕效果会更突出——

这里我们就创建9级缓冲区，然后单位为千米，意思就是围绕点数据分别创建从10km到90km的多环的缓冲区，这里要注意的是：缓冲区的数量和缓冲的距离，没有具体的规定，大家结合工作区域的比例、大小来自行确定哦，这些缓冲区，就是后面会发光的区域，所以大家要设置为合适的大小和数量哦！！！

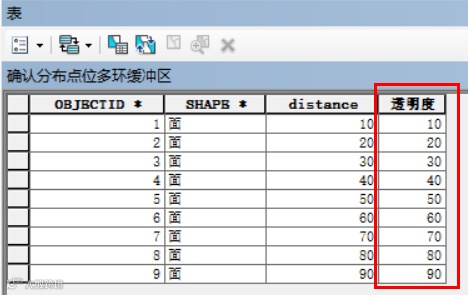

三、然后，在得到的多环缓冲区属性表内，新建一个“透明度”字段，主要的作用是控制每一级缓冲区的透明度，达到发光的效果——

这个意思就是，每级缓冲区的透明度分别设置为：10%、20%、30%、40%......90%，那么问题来了，如何设置呢？

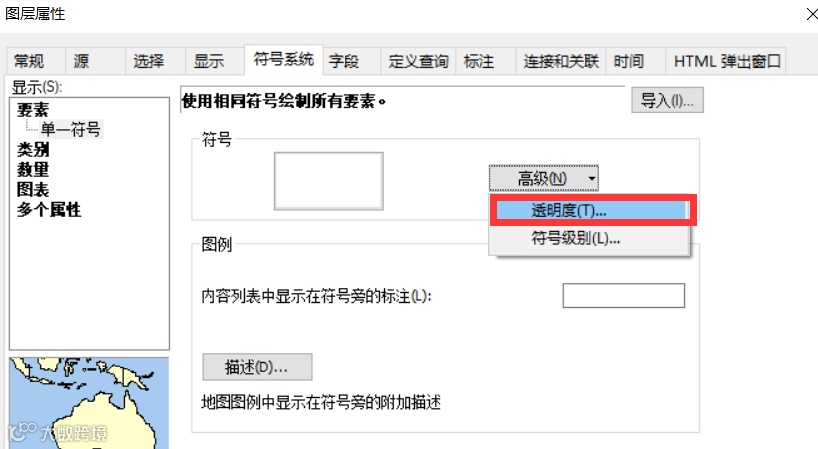

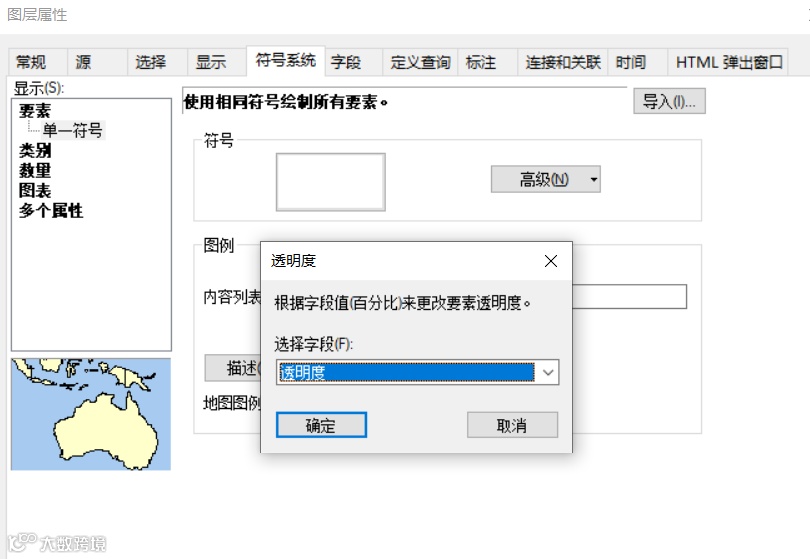

打开数据的“属性—符号系统”，进行如下设置”——

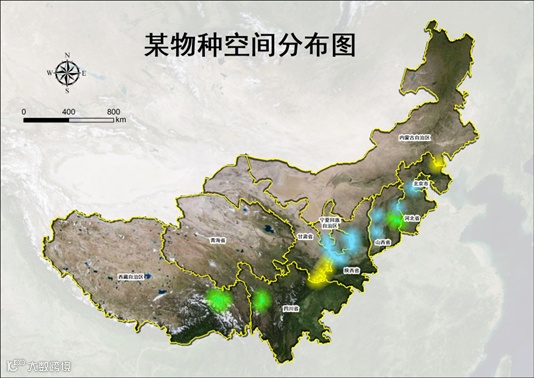

这样一来，每层缓冲区就按照“透明度”这个字段的值，设置了不同的透明度，在符号系统里你可以调整颜色，形成不同色彩的荧光......

第四步—图纸整饬

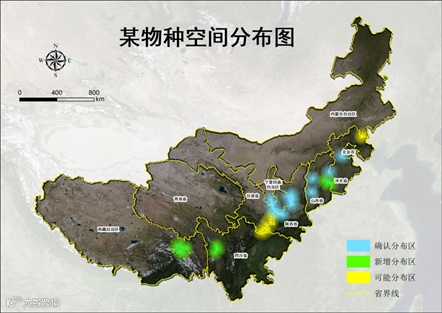

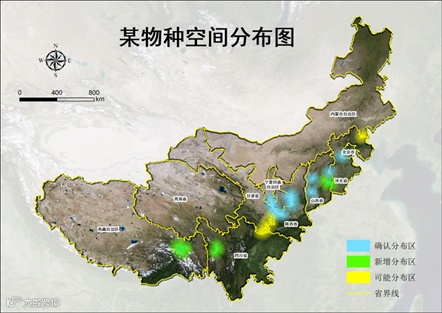

最后呢，你可以将区域背景色调暗一些，让荧光效果更明显，添加图例及其他的出图元素，让图纸更加完整、美观——

这种让图纸发光的制图技术，你学会了吗？
