基于Sentinel-2数据多特征优选的农作物遥感识别研究

相较于GF-2卫星数据和Landsat卫星数据,Sentinel-2卫星数据具有重访周期短、分辨率高的综合优势,且具备对农作物分类有重要影响的红边特征。依据全椒县农作物的物候特征(表1)以及相关的前期研究,选择农作物的返青期2022年2月25日、拔节期2022年3月12日、孕穗期2022年4月21日共3景Sentinel-2多光谱数据作为数据源。在GEE中选择的Sentinel-2数据是经过辐射定标和几何校正的Level-1C产品,其中包含13个光谱波段,本文剔除掉气溶胶、水蒸气以及卷云波段这3个无关波段,并利用QA60波段进行去云掩模操作,除去卷云和厚云的影响,最终得到3个时相的全椒县Sentinel-2无云影像。

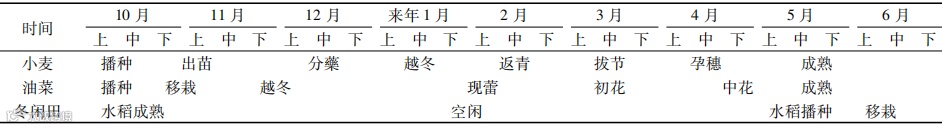

表1   全椒县午季农作物生长周期

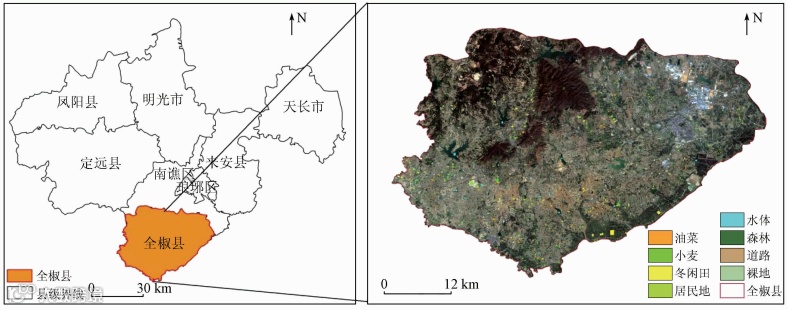

本文根据全椒县实地调查情况,将研究区土地覆盖类型分为居民地、道路、裸地、冬闲田、小麦、油菜、水体和森林8类,并于2022年2月24日—2022年2月26日对研究区开展地面调查,获取各种地物样本以及农作物的类型、种植结构、地理位置并拍照记录。共获得512个样本数据,其中居民地68个、道路23个、裸地27个、冬闲田76个、小麦105个、油菜148个、水体26个、林地39个,具体的样本分布情况如图1所示。本文将样本数据按照7∶3的比例随机分为训练样本和验证样本。

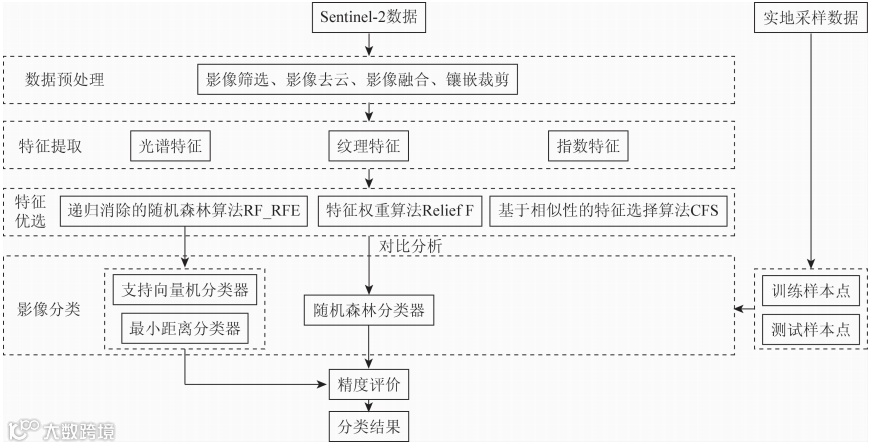

基于GEE平台提取全椒县农作物种植类型的具体流程如图2所示。首先通过GEE平台获取并处理覆盖全椒县的Sentinel-2数据,从中提取出光谱特征、纹理特征、植被指数特征。然后采用RF_RFE,Relief F,CFS对多时相、多维遥感特征进行优选,分析不同特征在农作物识别中的重要性程度,并采用混淆矩阵方法评估分类精度确定最佳的特征优选算法。在此基础上,对比RF,SVM、最小距离分类(minimum distance classification,MDC)3种分类方法,探究最佳特征优选算法在不同分类器中的性能差异,采用全国第二次土地调查数据中的耕地范围对分类结果做掩模处理,并将非农作物类型合并在一起,只分析农作物的识别结果。

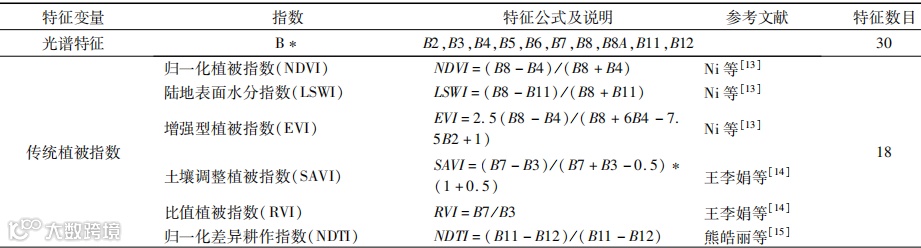

为了分析不同的特征对农作物遥感识别的影响,提高农作物的识别精度,本文选择光谱特征、植被指数特征、纹理特征等共计90个特征构成数据集,详见表2。表中,光谱特征直接选择每个时相影像的10个原始波段,3个时相的影像共计30个光谱特征。植被指数中,红边波段是哨兵数据特有的,且红边指数特征对植被更加敏感。本文不仅考虑常规植被指数,而且加入了6个与农作物生长过程有关的红边指数,分3个时相共计18个无红边植被特征和18个红边植被指数特征。

表2   农作物遥感识别特征集

纹理特征[17]的构建选择灰度共生矩阵GLCM来提取,GEE平台上提供了基于GLCM快速计算纹理特征的函数,可以计算出18种不同的纹理特征,考虑到若将所有特征都用于分类必定会导致冗余。因此根据前人研究,通过对原始影像的10个波段进行主成分分析,提取主成分的第一成分来计算最常见的纹理指标用于区分不同地物的空间结构差异[18],同样分3个时相共计24个纹理特征。

基于RF_RFE算法的特征优选方法如下: 首先,对于随机森林中的每一个决策树而言,使用相应的袋外数据来计算袋外误差,记作errOOB1; 然后,随机地对袋外数据OOB所有样本的特征X加入噪声干扰,再计算其袋外数据误差,记作errOOB2; 最后,计算特征重要性X。

Relief F算法是根据样本邻近原则,赋予不同特征的权重。具体步骤如下: ①选择特征样本,从样本集中随机选择一个样本X,从不同类中找到一个最近邻的样本Y,从同类的样本中找到一个最近邻的样本Z。②计算特征权重,在某个特征的条件下,比较X与Y之间的距离和X与Z之间的距离大小; 如果不同类之间的距离较大,说明该特征容易区分,增加特征的权重; 反之,则减少特征的权重。③重复上面的步骤,求取各个特征权重的平均值,特征权重越大代表该类的区分能力较强。

基于相似性的特征选择是过滤式选择的一种的方法,该方法的核心是采用启发的方式评估特征子集的价值,该方法假设思想是: 好的特征子集包含与类高度相关的特征,但特征之间彼此不相关。

随机森林分类是集成分类的一个子类,它依靠决策树投票选择来决定最后的分类结果,将若干个弱分类器的分类结果进行投票选择,从而组成强分类器。其具体操作步骤包括以下几个方面: 首先,在原始的样本中,随机且有放回地抽取N(约为总体样本集的2/3)个训练样本组成训练样本集,剩余的1/3样本作为袋外数据进行内部交叉验证; 然后,根据抽取的样本集分别建立N棵决策树组成的随机森林,每个决策树随机抽取M个特征,采用基尼系数最小的原则进行节点分裂; 最后,将生成的多颗决策树组成随机森林分类器,采用投票的方式决定新样本的类别[20]。

根据地面实测样本数据,采用混淆矩阵来评估不同模型的分类效果。使用制图精度来反映分类中的漏分误差、使用用户精度来反映分类中的错分误差。

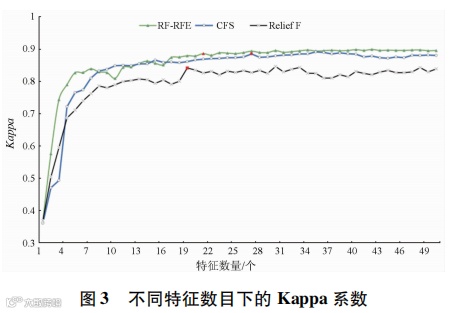

本文共选择了90个特征参与全椒县的农作物遥感提取,通过GEE平台以及分类样本的特征值,结合RF_RFE,Relief F,CFS这3种特征优选算法分别计算出相应的特征重要性。为了避免传统阈值方法的人为主观性影响,本文参考前人已有的研究[18],根据特征重要性大小对不同特征进行降序排列,并从中选出前50个特征组成特征集进行实验。每次从特征集中删除一个特征重要性排在最后的特征,并将保留下来的特征子集用于农作物分类和计算分类精度。重复以上过程,通过逐次迭代计算,从而最终确定特征优选结果变量数目与分类精度之间的关联关系。为了方便统一比较,这里都选择RF作为特征优选后特征子集的分类器,保留下来的特征子集需要确保分类精度较高但特征个数较少,不同特征子集的特征个数对应的Kappa系数见图3。

由图3可知,随着特征参入分类的特征个数的增加,分类精度开始随着特征数的增加而逐渐增大,当达到一定值的时候,Kappa系数出现小范围的波动。最终的RF_RFE算法、CFS算法、Relief F算法优选特征的Kappa系数分别维持在0.89,0.88和0.83左右波动。图中用红色标记了特征优选的最佳精度的位置,3种特征优选算法的结果其对应的特征见表3。

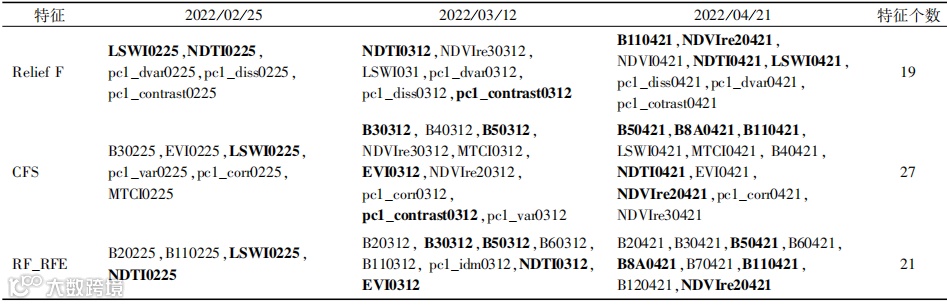

表3   3种优选结果的特征分布

从表3中可以看出(表中特征名以特征加时间命名,如B20225代表2022年2月25日影像的B2波段,同一个特征在不同的特征优选算法里面出现至少2次的用斜体显示),3种特征优选算法在4月份的特征数量最多,是农作物提取的最佳时相,其原因是4月份是小麦和油菜的孕穗期和中花期,两者之间的形态和光谱反射都会产生较大的差异,易于辨识区分。其次是3月份,此时的小麦和油菜正处于拔节期和初花期,此阶段小麦和荒地之间有一定的差异。2月份的小麦和油菜正处于拔节期和现蕾期,小麦和油菜刚有成长,处于苗期,而树林处于长势茂盛期,易于区分,此时间段容易产生“同谱异物”的现象,对分类结果存在一定的干扰。表3中有13个特征至少被2种优选算法同时优选出来,表明这13个特征在分类中起到重要作用,有利于农作物的识别。这些重要的特征在RF_RFE算法、Relief F算法、CFS算法优选的特征集中分别占比47.61%,42.10%和40.74%。因此,相比于Relief F和CFS,RF_RFE在Kappa系数和优选出的特征稳定性上均有利于农作物的地物分类。

对于RF_RFE算法,优选出来的特征集的特征重要性得分如图4所示。在优选的特征中,原始光谱特征占比最多,21个特征中包含15个原始光谱特征,其中的短波红外B11和B12共出现4次,表明短波红外的加入能够在一定程度上提高农作物的分类精度。其次,B5,B6,B7相关的红边特征在农作物分类中也起到了重要的作用。此外,纹理特征中的逆差距有利于农作物的分类,展现出较好的分类效果。

为了比较3种不同的特征优选方法在农作物分类中的效果,本文以RF分类器为例进行实验研究,表4展示了3种不同特征优选方法在RF下的分类结果,表中3种分类结果的Kappa系数均高于0.83。RF_RFE的分类精度最高,在特征数目为21时,总体精度为92%,Kappa系数为0.89。其余的特征优选算法Kappa系数略低于RF_RFE,从相同的RF分类器下,对比不同的特征优选方法来看,Relief F在特征变量19个时,总体精度和Kappa系数分别为0.83和0.88,相比于RF_RFE算法,特征维度减少了2个,但是总体精度和Kappa系数分别降低了4%和5%。CFS相比于RF_RFE,在Kappa系数略微降低0.01,同时在特征上多使用了6个特征参加计算。从用户精度和生产者精度来看,小麦均高于油菜,说明小麦的可分离性要优于油菜。在RF_RFE算法中,小麦和油菜的精度均达到了最大值,其中,小麦的生产者精度和用户精度分别为96.2%和93.2%,油菜的生产者精度跟用户精度分别为83.5%和88.8%。为了能够更加清楚地知道分类结果,本文将其与2022年3月2日的高分一号卫星多光谱与全色的融合影像进行对比(表5)。

表4   基于不同特征优选方法和随机森林的地物分类精度

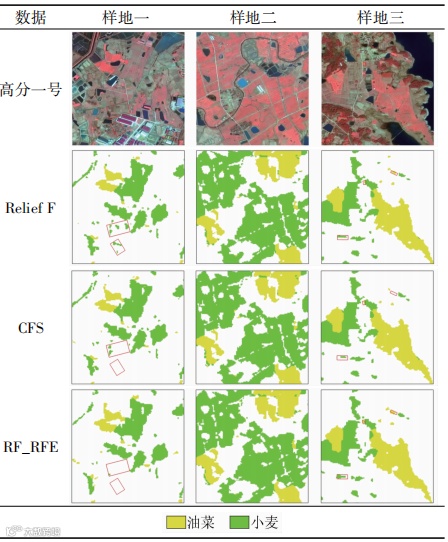

由表5可知,从高分一号融合影像上看,油菜和小麦在影像上呈现不一样的色调。从RF的3种分类方法的局部结果图中看,样地一表示破碎地块的农作物分类结果,从中可以看出Relief F出现错分,误分的情况较为严重,部分居民地旁边的冬闲田被错误识别为小麦,CFS和RF出现这种现象的程度较轻。样地二表示地块较完整的农作物分类结果,3种分类结果中有部分将田埂、道路错分为农作物的现象,导致这种现象的原因是10 m分辨率的Sentinel-2数据存在混合像元现象。但从整体上来看3个分类结果都较为准确的识别出农作物,局部的差异较小。样地三表示林地附近的农作物分类结果,其中Relief F和CFS都出现漏分现象,对图中红色标记内的农作物,未能准确的识别处理,而RF能够较完整的识别农作物。综上所述,将RF_RFE作为最佳的优选特征,主要有以下2个原因: ①从分类的精度来看,RF_RFE算法在不同的特征优选结果中各项分类指标都最高,且特征个数也偏少; ②从分类效果来看,分类结果中出现较少的错分或漏分的程度最轻。

基于RF_RFE特征优选算法,对不同分类方法的农作物识别精度进行比较,结果见图5。与SVM(图5(a))和RF(图5(b))相比,MDC(图5(c))的分类结果存在明显的差异,MDC在分类过程中存在将冬闲田错分和误分为农作物的状况,并没有准确的将农作物提取出来。而SVM与RF的分类结果较为接近,SVM和RF的农作物主要分布在东北角的耕地区,西南角的耕地区农作物较少,这与西南角耕地区实施高标准农田建设有关。从分类器的机理来看,这种现象可能是由于本实验特征数量较多,MDC处理大量的特征变量时,出现负载情况导致分类效果较差,而SVM和RF能够很好地使用小样本和特征进行分类。

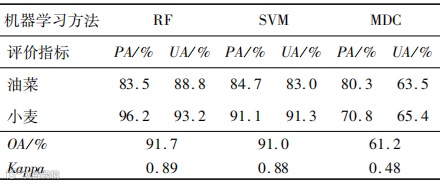

对比不同分类方法的分类精度(表6)可知,RF的分类精度表现较为优越,总体精度比SVM和MDC分别高0.7百分点和30.5百分点; Kappa系数比SVM和MDC分别高 0.01和0.41,表明SVM和RF更适用于研究区的地物分类。在RF分类器下,小麦和油菜的用户精度和生产者精度均高于83.5%。小麦的生产者精度和用户精度和油菜的用户精度均达到最大值96.2%,93.2%和88.8%; 在油菜的生产者精度略比SVM低1.2百分点,从数值上来看,除了RF在油菜的生产者精度小于SVM以外,其余的分类精度均大于SVM。综上所述可知,3种机器学习分类方法中,RF在农作物信息提取的分类结果上与SVM分类结果相近,在总体精度上略高于SVM,而MDC 分类算法不适合高维度、大数据量的分类,对比可知,RF分类算法可以有效的识别出农作物。

表6   RF_RFE特征优选下基于不同机器学习分类的农作物分类精度

1)根据RF_RFE的特征重要性得分可知,不同的特征影响着农作物的识别精度,各类特征的得分值从高到低排列依次是光谱特征、红边特征、传统植被指数特征、纹理特征。其中短波红外波段B11和B12,红边波段B5和B6对农作物的识别具有重要的作用。

2)对比RF分类器下的不同的特征优选方法的分类精度。基于RF_RFE的特征优选算法的分类精度最高,总体精度为92%,Kappa系数为0.88,且将特征维度从90维降低到21维。

3)基于相同的RF_RFE特征优选的条件下,RF的Kappa系数比SVM,MDC分别高0.01和0.41,在分类结果中,RF相比于其他的分类,存在较少的错分和漏分现象。因此,RF结合RF_RFE算法是适用于农作物种植结构信息提取的方法。

本文基于从Sentinel-2卫星数据中提取的多时相、多维度遥感特征,采取不同的特征优选算法结合RF分类器实现对全椒县的农作物种植结构信息提取。选择有关农作物生理状况和形态结构的特征构造出多维特征,使用RF_RFE,Relief F和CFS计算出不同特征的重要性,依次消除特征重要性最小的特征,避免了采用传统的阈值方法在判定最佳维度时存在的主观性。B3,B5,B8A,B11,NDVI,NDTI,LSWI,EVI和pc1_contrast在至少2种特征优选方法中出现过,表明红边、短波红外以及纹理特征在农作物种植结构识别中具有显著优势,这与文献[7,10,14]的研究结论一致。在特征子集相同的条件下,通过对比不同的机器学习分类方法,证明了RF结合RF_RFE算法在农作物种植结构的信息提取中的有效性。对于接下来的研究中,能否基于多时相多特征的特征优选算法,结合高分辨率遥感影像并推广应用到其他地区需要进一步探究。
