ArcGIS利用模型构建器制作提取四至点小工具（可下载）

最近在网上刷到几篇关于计算四至坐标，进而提取四至点的文章，感觉还是很有用的，未来哪天说不定能用到，但是整篇文章看下来使用的不少，又有很多需要记得细节，等回头需要用到时，再找来学习并使用非常的麻烦。所以就想能不能用模型构建器创建个小工具，一劳永逸，用到时直接调用就好了，仔细琢磨了一下午，总算研究出来了，今天就分享给大家，一起来学习一下吧。

*文末有模型构建器下载链接

四至点的提取逻辑就是先将要素边上的折点提取出来，再根据其坐标的大小来判断哪个点是四至点。

这一步很好理解，用到的是两个工具，分别是【要素折点转点】和【添加XY坐标】，传统计算点的坐标是在图层属性表中添加字段，再利用【计算几何】进行计算，这里用到的工具非常的方便，一键即可完成，无需再添加字段，非常的方便。

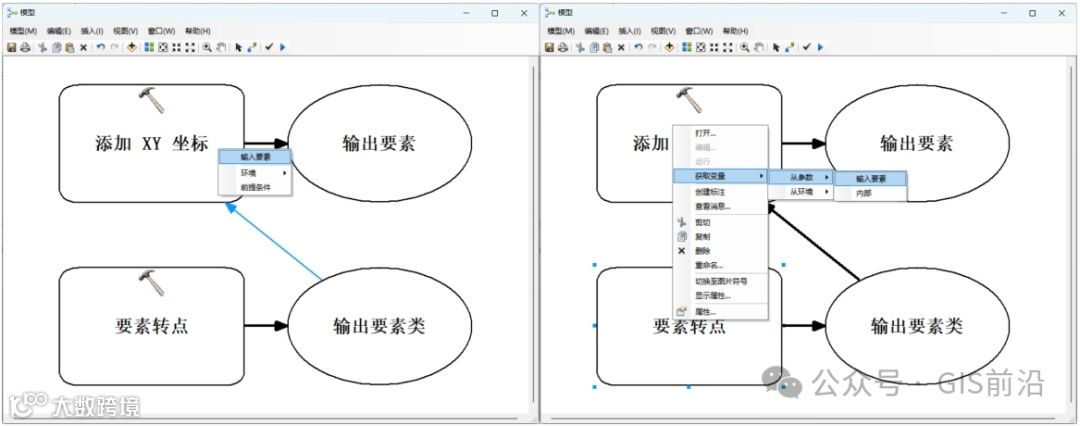

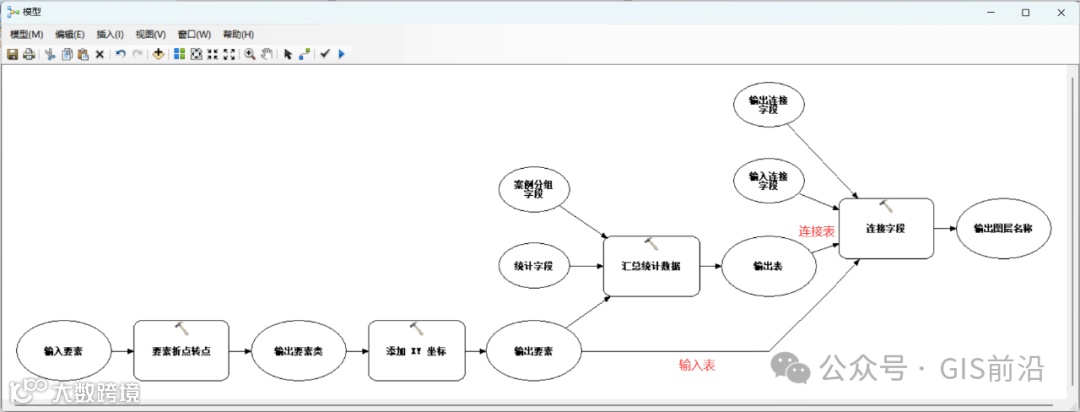

根据工具使用的顺序，将上一个工具的输出要素类作为下一个工具的出入要素（通过黑色鼠标小箭头图标左侧的连接工具实现），最开始的输入要素通过第一个工具从参数获取变量来获取（通过右键工具来实现）。

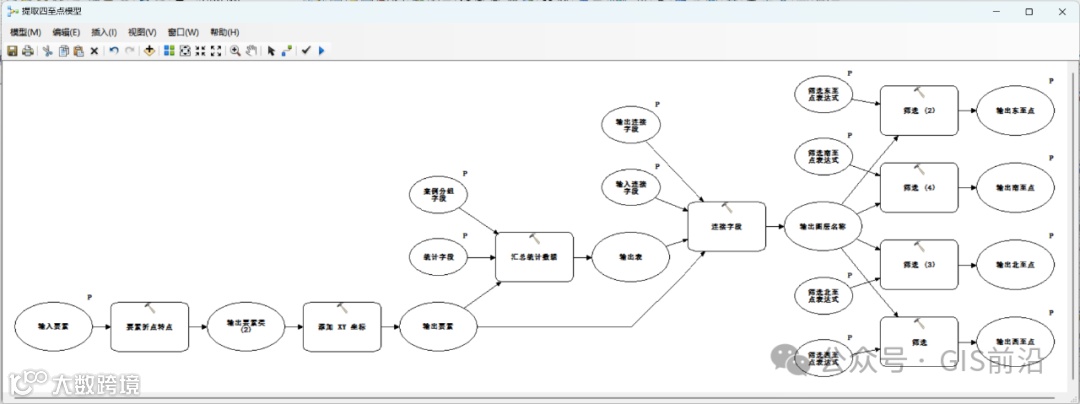

下图中工具使用有误，一开始没太注意，应该将【要素转点】工具改为【要素折点转点】工具。

工具位置：【数据管理工具】→【要素】→【要素折点转点】

工具位置：【数据管理工具】→【要素】→【添加XY坐标】

对了，在向【模型构建器】中添加工具时从工具箱中拖入即可。

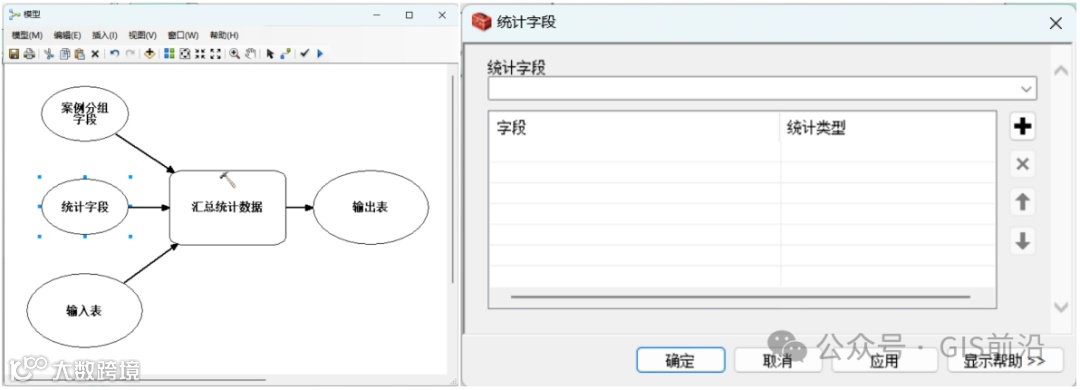

【汇总统计数据】工具可以分组进行统计字段中的最大值和最小值，通常我们同层中不可能只有一个要素，要提取每个要素的四至点的话，就需要先将每个要素的四至提取出来，在使用工具时我们在【汇总统计数据】工具的统计字段中添加X、Y坐标字段，并选择统计类型为【MAX】和【MIN】即可。

同样，这里的输入表应该为【添加XY坐标】工具的输出要素。

工具位置：【分析工具】→【统计分析】→【汇总统计数据】

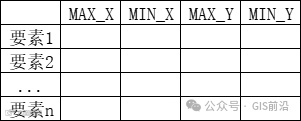

【汇总统计数据】工具输出的属性表大概长下面这个样子，我们再利用【连接字段】工具将该属性表中各要素的四至连接至【添加XY坐标】工具生成的图层属性表中，注意该工具是将【连接表】连接至【输入表】中去，所以我们在使用该工具时需要注意谁是【输入表】谁是【连接表】，另外还需注意输入连接字段和输出连接字段是一样的，它们是连接两个属性表的连接依据，必须是图层中要素的独有属性。

这一步主要是为后续的【筛选】工具做准备。

这里利用【筛选】工具来实现，筛选表达式（以筛选东至点为例）如下：

abs( "POINT_X" - "MAX_POINT_X" ) <0.000001

abs()是在SQL语言中求绝对值的函数；"MAX_POINT_X"就是X坐标中最大的，也就是冬至；东至点"POINT_X" - "MAX_POINT_X"的结果应该是0；0.000001是为表达式设置一个误差值，以gdb默认的6位小数为提取精度，否则可能会因为误差问题筛选不出来。

其他三至点的筛选表达式如下：

南至点：abs( "POINT_Y" - "MIN_POINT_Y" ) <0.000001西至点：abs( "POINT_X" - "MIN_POINT_X" ) <0.000001北至点：abs( "POINT_Y" - "MAX_POINT_Y" ) <0.000001

此方法筛选四至点需要分四次筛选，所以在模型构建器中需要添加四个【筛选共工具】，为例避免混乱，重命名一下子就好了。

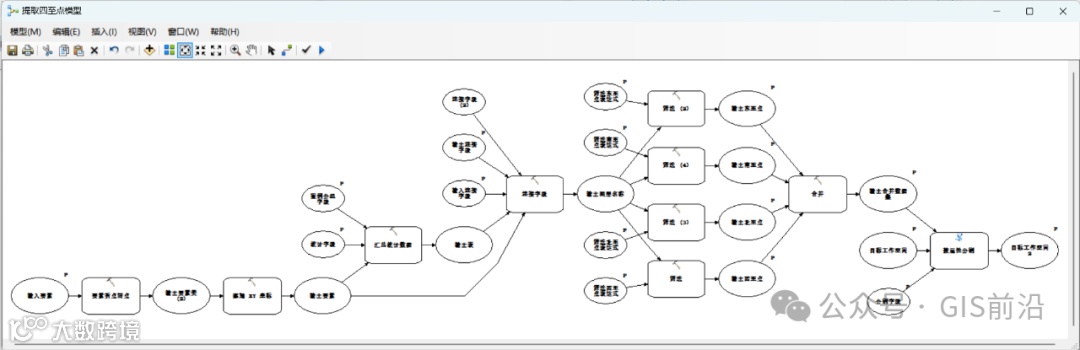

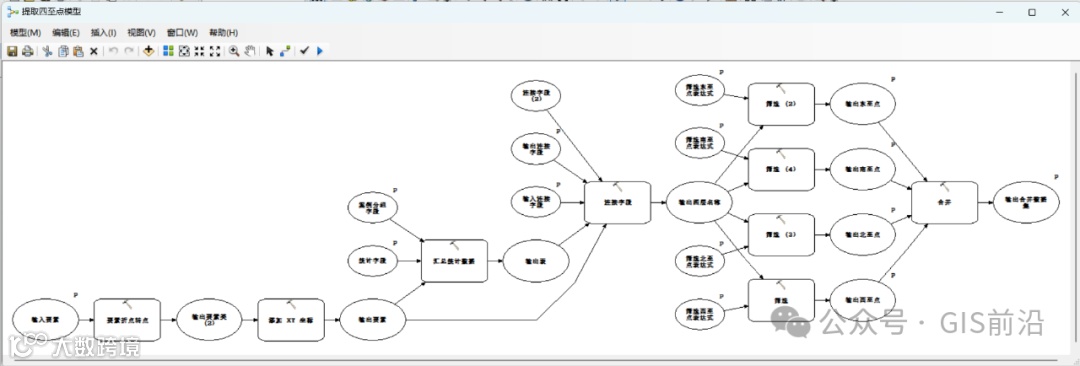

此时基本可以结束了，会输出四个图层分别用来存放四至点，若想汇总到一个图层中去添加一个【合并】工具即可；若想一个要素一个图层的分要素输出四至点，再添加一个【按属性分割】工具就好了。

工具位置：【数据管理工具】→【常规】→【合并】

工具位置：【分析工具】→【提取分析】→【按属性分割】

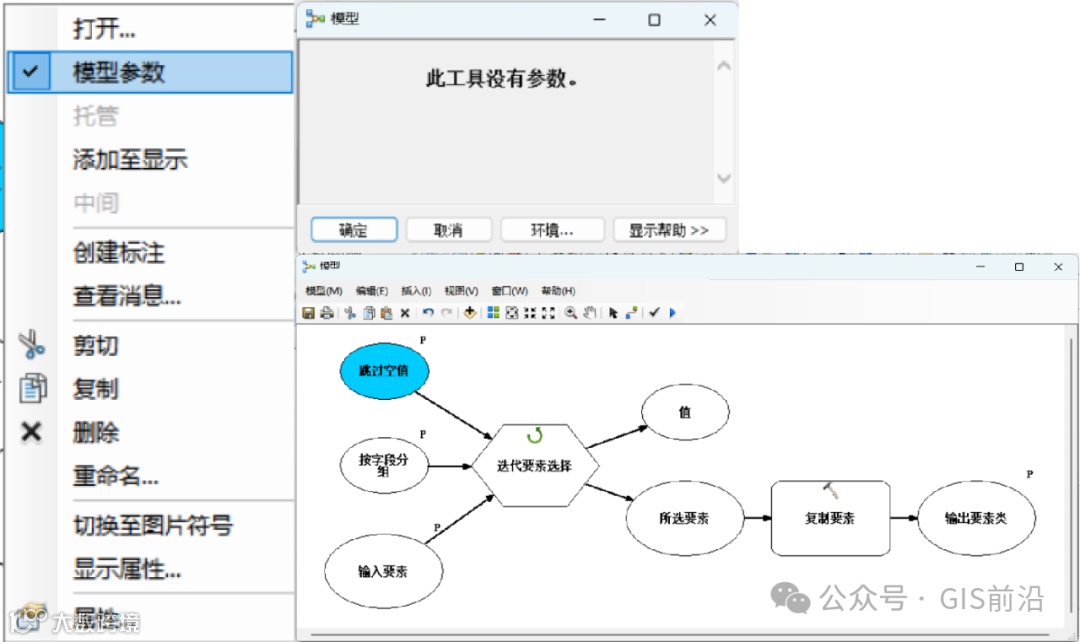

另外，单单只是将工具添加至模型构建器中是不够的，此时的模型即使保存了也无法正常使用，原因就在于没有设置【模型参数】，在使用模型时会显示：此工具没有参数。

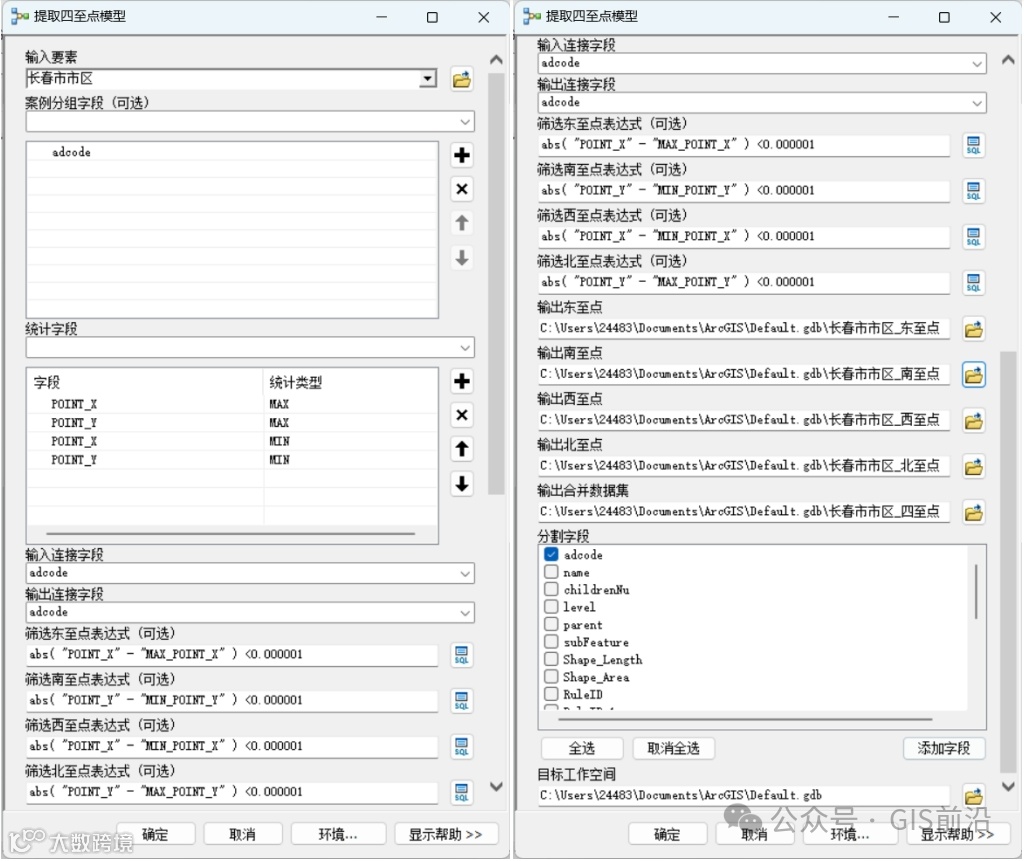

依次右键需要显示在工具对话框中的参数，勾选【模型参数】即可，勾选【模型参数】的参数右上角会显示大写的“P”，这里借用一下之前某一期的图片。
