PPT也能打开实景三维模型？！来把倾斜模型装进PPT里(附工具下载)

下面是具体操作视频及图文流程，在这推荐大家关注作者B站账号：云游四海梁寄遥

*教程所需工具安装包在：https://www.alipan.com/s/5nGRWB74BRq，跟着流程操作即可实现。

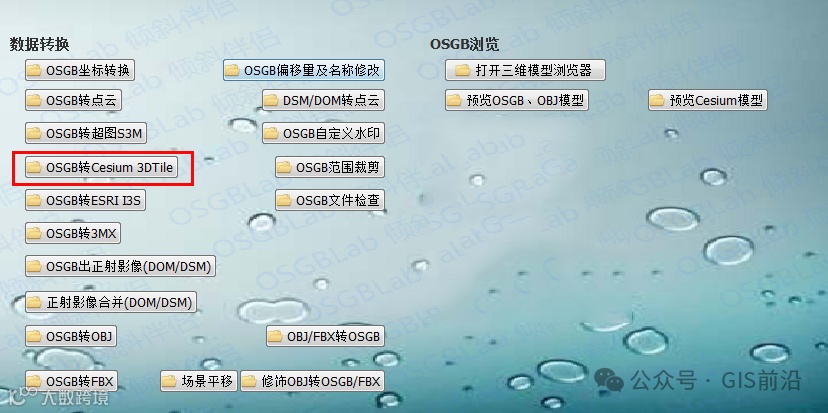

利用OSGBLab（倾斜伴侣）将OSGB转为Cesium 3dtile格式。主要思路是先将模型部署到本地服务器上，转成受信任的网页，再用PPT的web viewer插件插入网页。因此，首先需要将osgb格式的文件转为3DTiles格式。

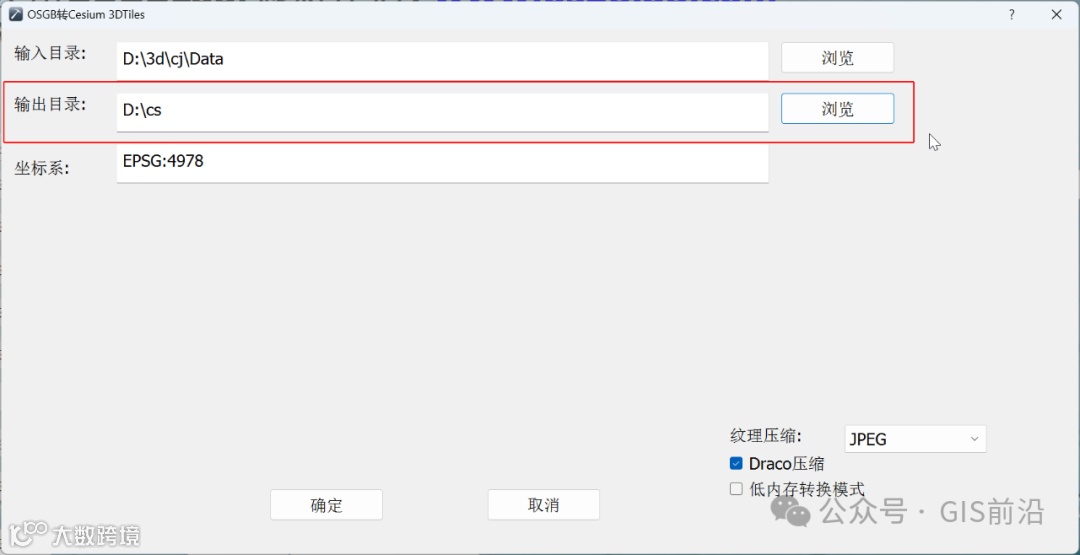

设置好输入目录，输出目录，同时勾选Draco压缩，点击确定开始转换，几分钟之后s3m数据就转换完成。一定要注意这个输出目录不能有中文，输出目录后面操作需要用的。

生成完成之后，除了Data数据，OSGBLab还生成了CesiumViewer文件夹，包含了Cesium场景的初始地球和3DTiles浏览代码。

nginx是一个小型的web服务器，安装体积小，性能强悍，下载软件后解压即可。由于PPT的web viewer插件只接受受信任的https网页，这里我们用nginx将倾斜模型部署到本地服务器后，将本地http重定向为https。

打开nginx目录，用记事本编辑conf/nginx.conf。可以用网盘内提供的nginx.conf，修改替换输出文件夹，注意反斜杠的写法。

或者手动进行如下修改：

添加一个server节点（这个服务是将http重定向为https，如果只是要实现本地网页访问则不需要这个服务和后续openssl安装配置，server.crt和server.key后面会生成）

    server {    #监听443端口    listen 443 ssl;    #你的域名    server_name localhost,127.0.0.1;    #ssl证书的pem文件路径    ssl_certificate  D:/cs/server.crt;    #ssl证书的key文件路径    ssl_certificate_key D:/cs/server.key;ssl_session_timeout 50m;    ssl_protocols TLSv1 TLSv1.1 TLSv1.2;    ssl_ciphers ECDHE-RSA-AES128-GCM-SHA256:HIGH:!aNULL:!MD5:!RC4:!DHE;    ssl_prefer_server_ciphers on;    location / {        root D:/cs;        index  index.html index.htm index.php;}

找到原始的server节点。

修改如下：

  server {        listen       80;#端口号        server_name  localhost;        rewrite ^(.*)$ https://$host$1 permanent;        #charset koi8-r;        #access_log  logs/host.access.log  main;        location / {                #设置允许跨域                add_header Access-Control-Allow-Origin * always;                add_header Access-Control-Allow-Methods 'GET, POST, OPTIONS';       add_header Access-Control-Allow-Headers 'DNT,X-Mx-ReqToken,Keep-Alive,User-Agent,X-Requested-With,If-Modified-Since,Cache-Control,Content-Type,Authorization';            if ($request_method = 'OPTIONS') {                return 204;            }            root   D:/cs; #指向发布Cesium 3Dtiles的输出目录            index  index.html index.htm;            autoindex on; #开发环境设置on，生产环境设置为off        }

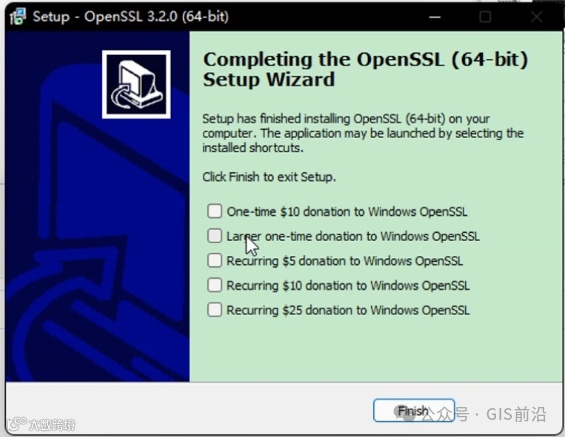

安装Win64OpenSSL-3_2_0.exe，最终可以自主选择是否打赏，不打赏就取消勾选，点击完成就行。

安装完成后，进入计算机属性-高级系统设置-环境变量，在系统变量中，新建变量名OPENSSL_HOME值为C:\Program Files\OpenSSL-Win64，并将%OPENSSL_HOME%加入到Path中。

在cmd中输入openssl -v显示版本号，表明openssl安装配置成功。

首先，在输出目录下，用记事本新建ServerCA.ext，填写一下信息。

subjectAltName=@XX #填写输入的机构和组织单位（也可以删）

extendedKeyUsage = serverAuth

[XX]#域名，如有多个用DNS.2，DNS.3来增加

DNS.1=

#ip地址

IP.2 = 127.0.0.1

然后，cmd进入输出目录，依次输入以下六个命令。运行过程中需要输入地区、公司、邮箱、密码等，一律enter跳过。

• uopenssl req -newkey rsa:2048 -new -nodes -x509 -days 3650 -keyout key.pem -out cert.pem

• uopenssl genrsa -out ca.key 4096

• uopenssl req -outform PEM -new -x509 -sha256 -key ca.key -extensions v3_ca -out ca.crt

• uopenssl genrsa -out server.key 2048

• u openssl x509 -req -CA ca.crt -CAkey ca.key -in server.csr -out server.crt -extfile ServerCA.ext -sha256 -set_serial 0x1111

• uopenssl req -new -sha256 -key server.key -out server.csr

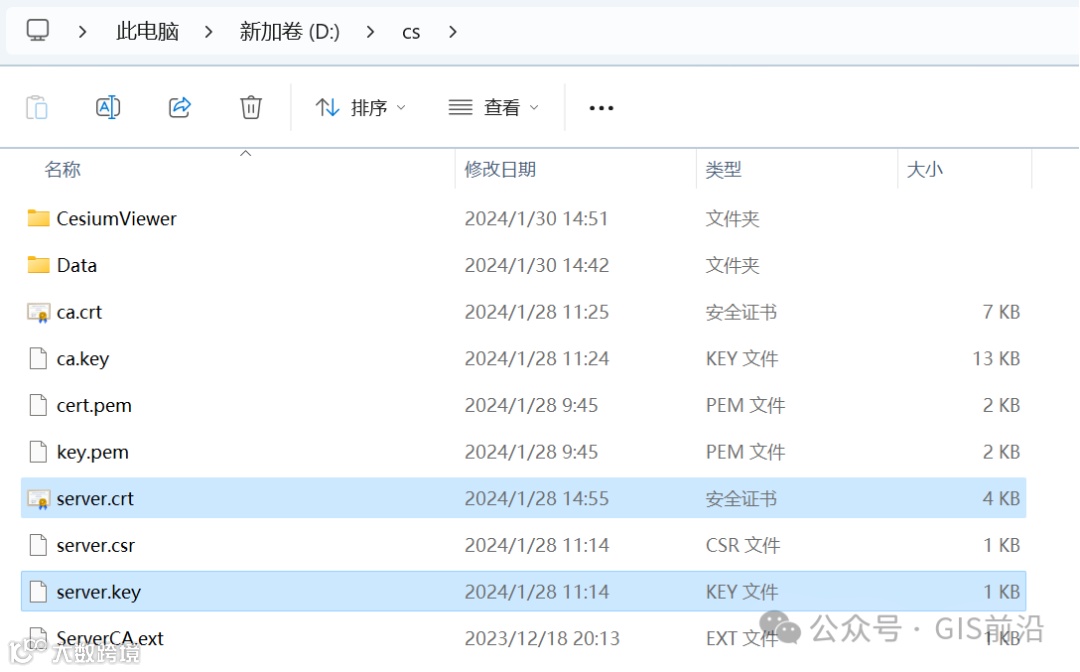

输出完命令后，会在输出目录生成六个文件，其中server.crt和server.key就是nginx配置中需要获取的文件。

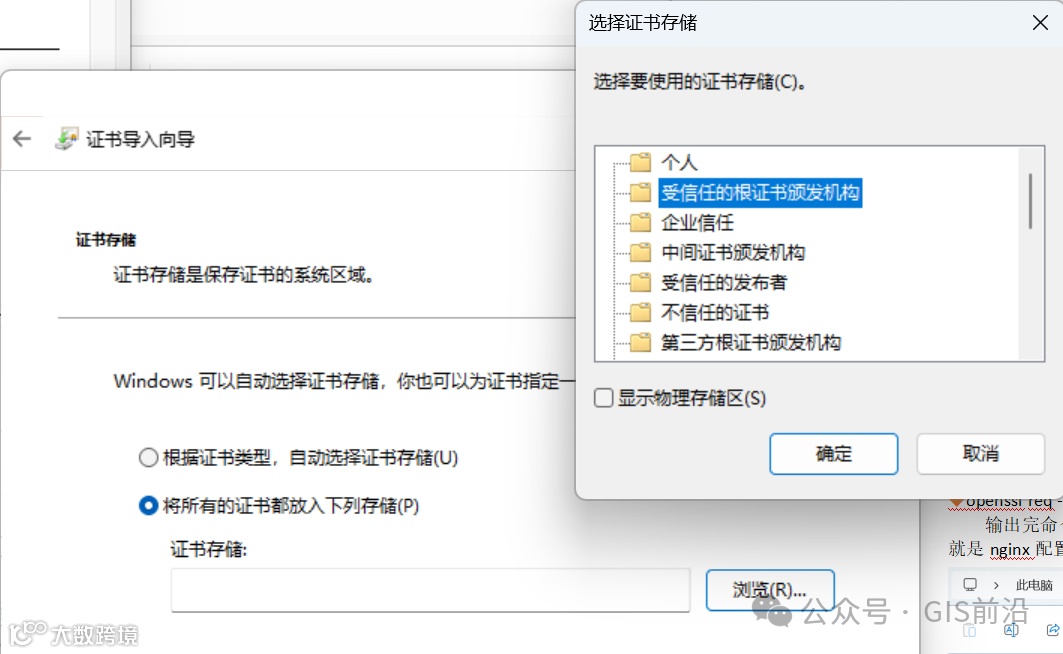

双击server.crt，安装证书，将其安装到受信任的根证书颁发机构。

完成以上操作后，cmd进入nginx_https，输入start nginx，运行nginx。

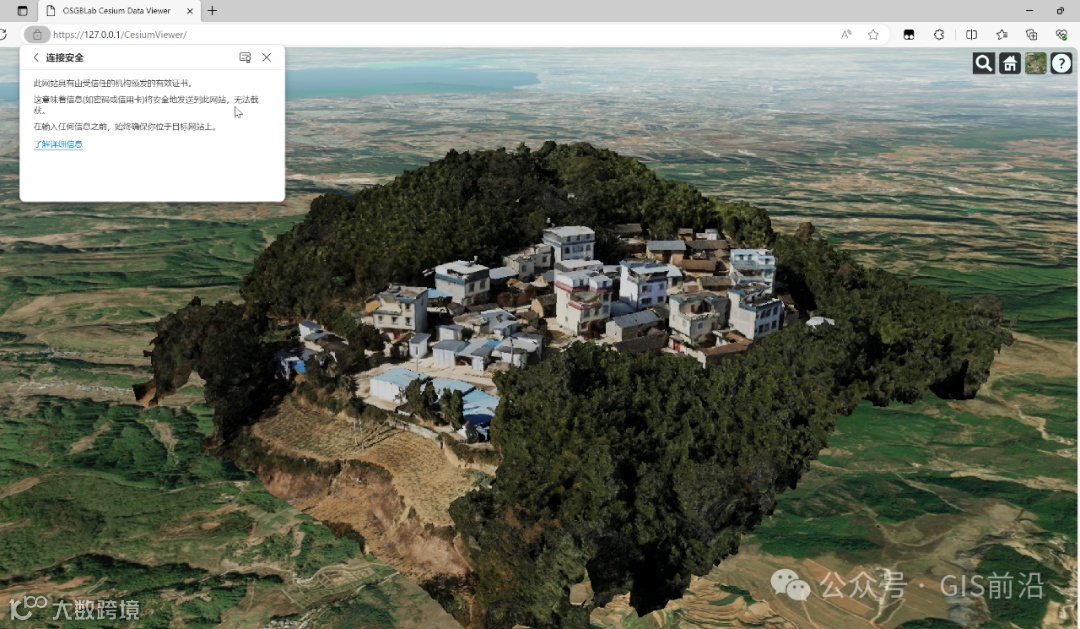

浏览器中输入，https://127.0.0.1/CesiumViewer/，就可以进行访问了。注意左上角有一个小锁，显示连接安全，才能插入到PPT中。

如果位置不对，则需要在输出目录中的CesiumViewer文件夹，修改center.json中的中心坐标。

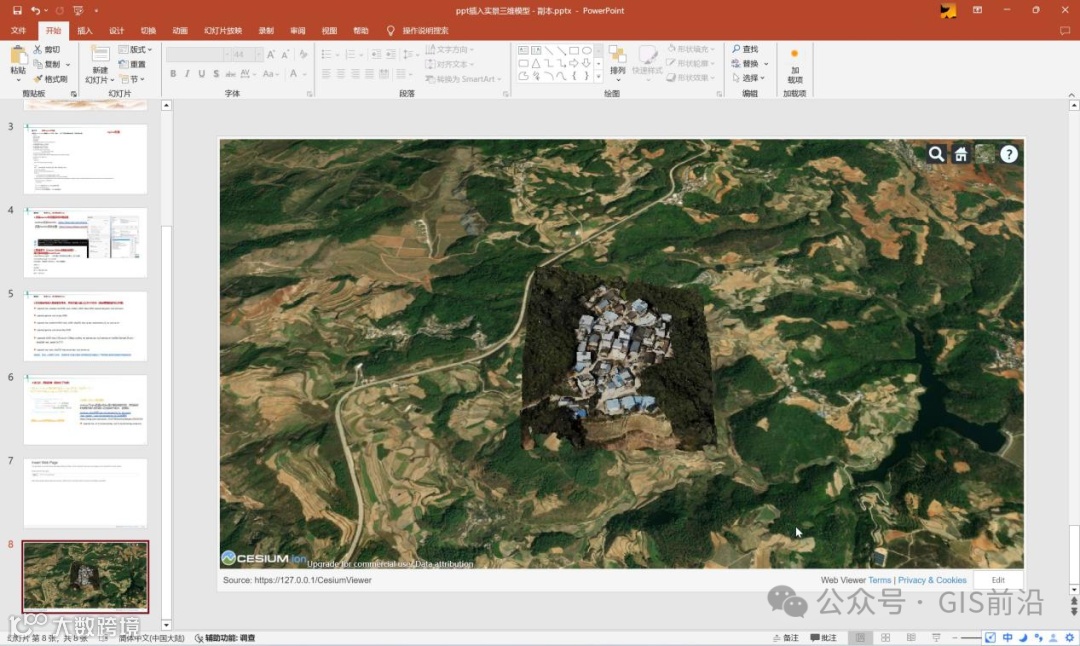

打开Office中的Powerpoint 2013或者更高级版本（WPS不支持加载网页），点击加载项Web Viewer,在地址栏中输入127.0.0.1/CesiumViewer/，即可实现PPT访问本地倾斜模型了。
