涨知识！一图读懂ArcGIS中CAD字段详解

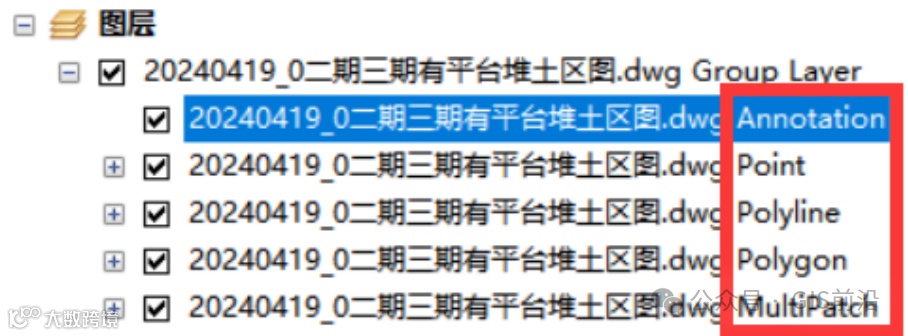

如下图所示CAD数据在ArcGIS中打开时除了常见的点（Point）、线（Polyline）、面（Polygon）图层以外还有注记（Annotstion）图层和多面体图层（MultiPatch）。

右键任意图层，选择其属性，在【字段】选项卡中会看到该图层所有字段，其中有很多默认关闭的字段，可以在选项卡中选择【打开所有字段】，这样就可以在属性表中看到所有字段内容。

通过比对发现CAD数据中线（Polyline）、面（Polygon）和多面体图层（MultiPatch）所拥有的字段是一样的，也是最基础的。点（Point）图层和注记（Annotstion）图层除了拥有和线（Polyline）、面（Polygon）、多面体图层（MultiPatch）一样的字段以外还拥有一些独属于该图层的字段。

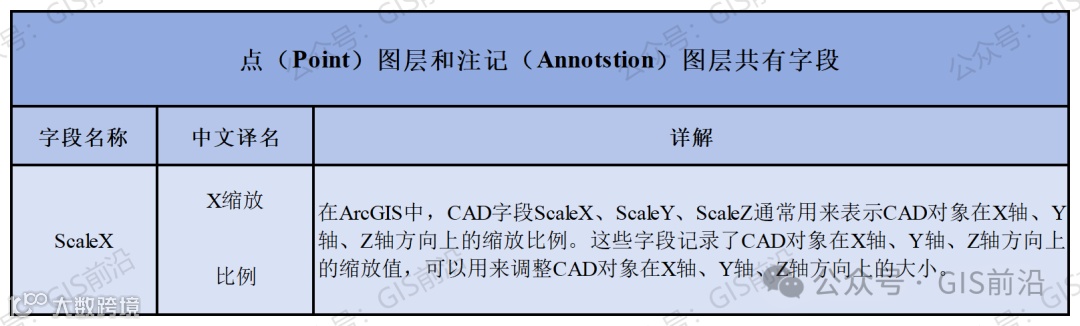

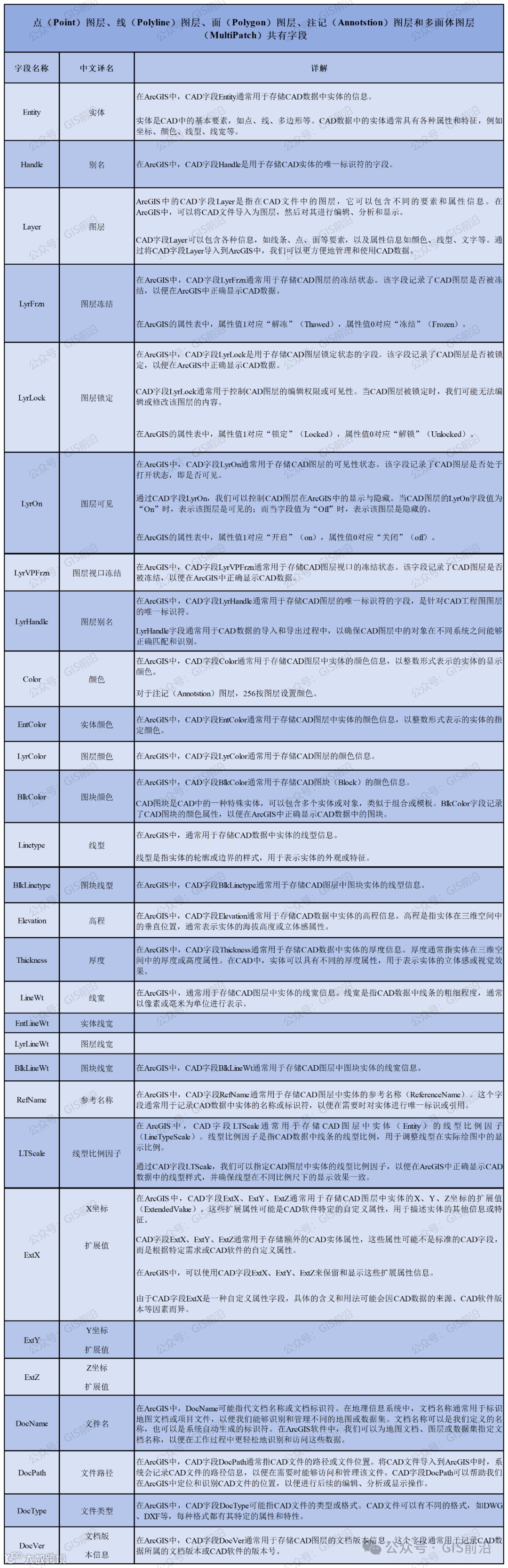

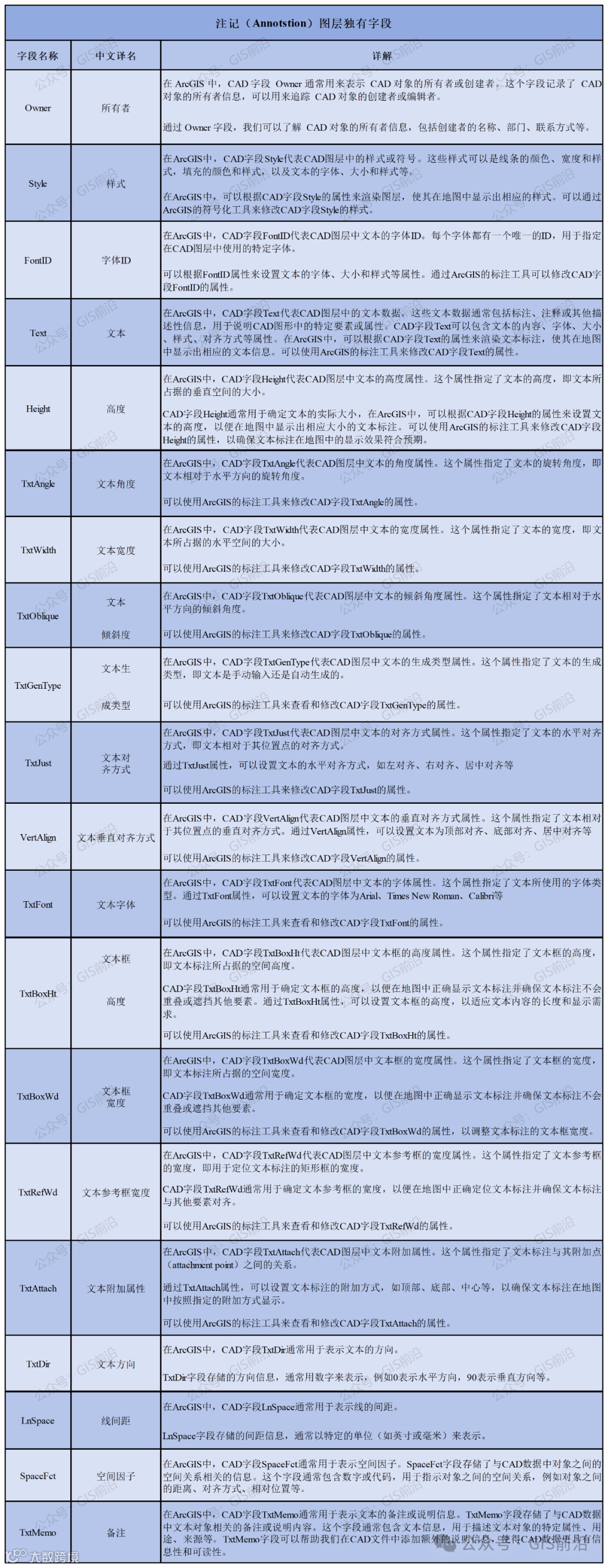

详见下表：

通过观察可以发现在这些字段当中，有相当一部分字段是非常类似的，好像它们用处是一样的，就比如说Handle与LyrHandle；LyrFrzn与LyrVPFrzn；颜色系列：Color、EntColor、LyrColor与BlkColor；线宽系列：LineWt、EntLineWt、LyrLineWt与BlkLineWt等。

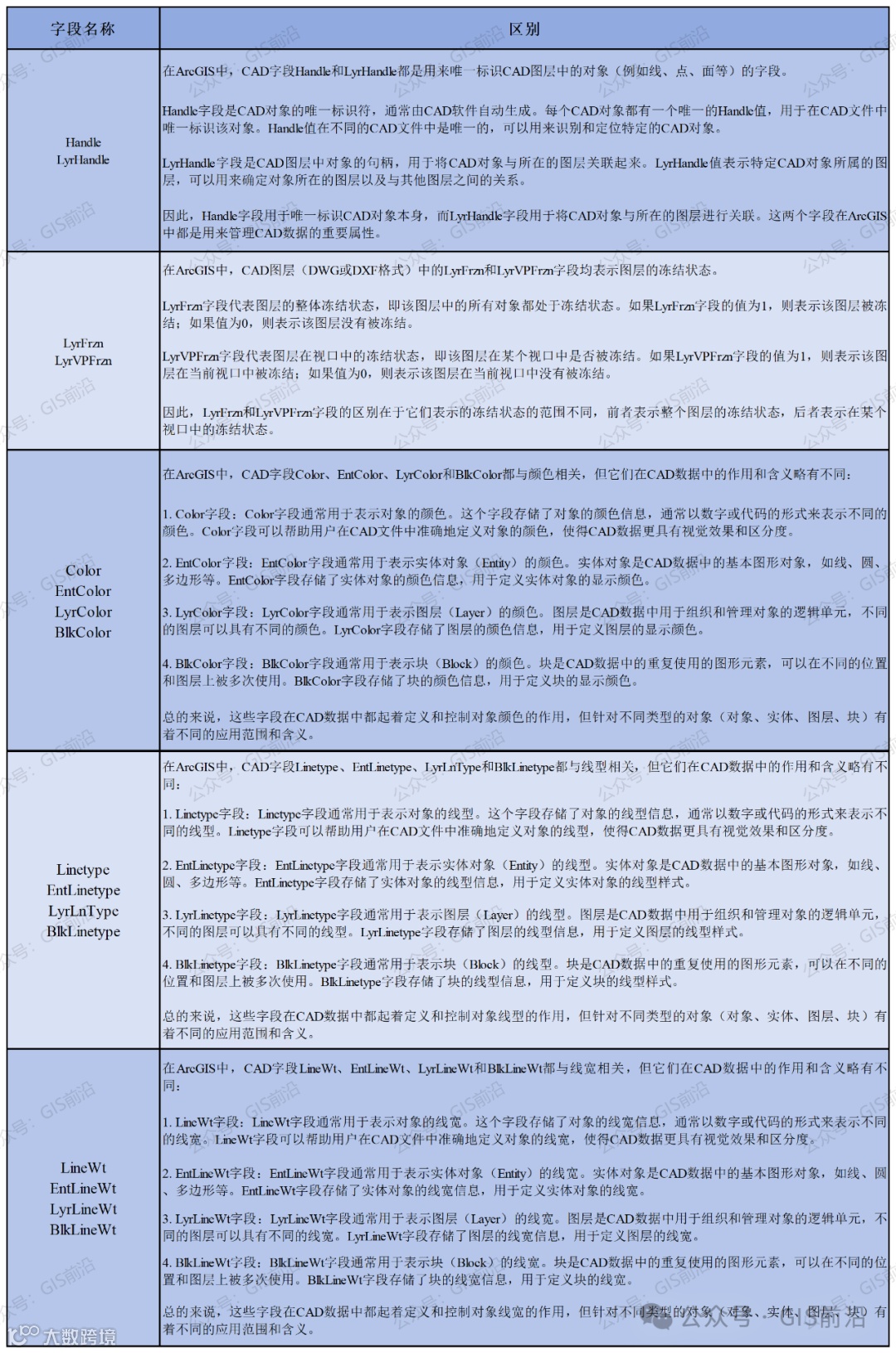

相似字段区别详见下表：

*本文中的中文译名均为笔者自译，内容结合网络加以自身理解，有错误的地方望大神回函指正。

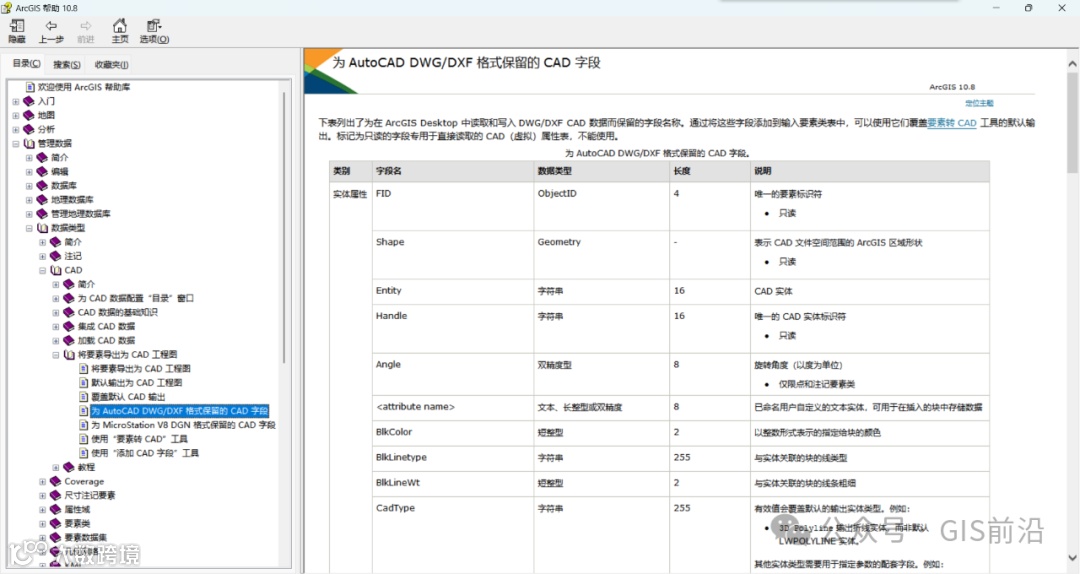

在ArcGIS软件中的帮助文档里也有关于CAD字段的相关描述，有兴趣的小伙伴可以在这里加深学习。

目录：【管理数据】→【数据类型】→【CAD】→【将要素导出为CAD工程图】→【为AutoCAD DWG/DXF格式保留的CAD字段】
