RTK怎么在任意点校正？分分钟学会！

GIS前沿

2024-05-27

今天，小科给大家分享工程之星5.0软件如何进行CAD图纸校正，喜欢的朋友，可以点击关注和收藏~

CAD放样时，图纸上标注的坐标和软件获取的坐标不一致？如何解决呢？用科力达工程之星CAD放样工具的“图纸校正”功能，快速校正，无需电脑端繁琐的操作。

打开工程之星软件，点击“测量-CAD放样”，点击右侧工具栏，打开文件图标。

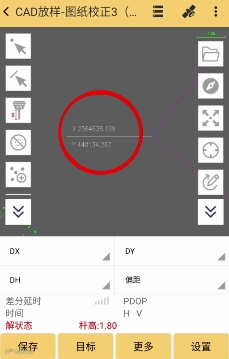

点击“文件搜索”，打开需要放样的CAD图纸，选中后点击“确定”，打开图纸查看坐标时，可以看到图纸上拾取的坐标和图纸上标注的坐标不一致，在此情况下，需要使用到图纸校正功能去进行校正。

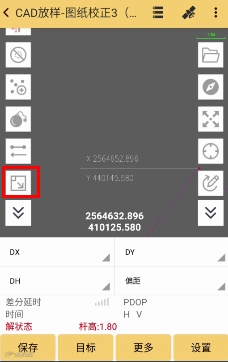

点击左侧工具栏图纸校正按钮，该按钮可以在右下角设置，工具栏配置内调出来。

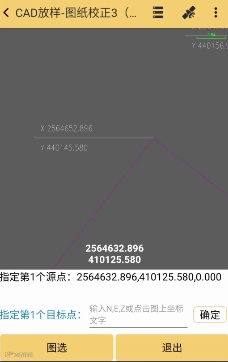

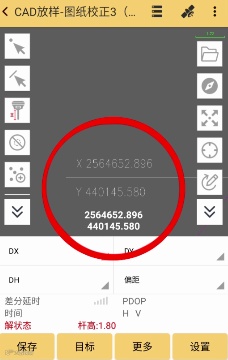

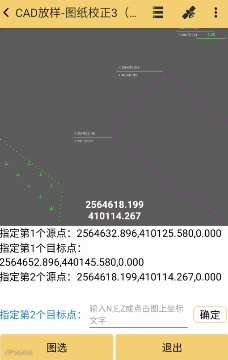

图纸校正需要两个源点进行校正，我们先指定第一个源点，点击“图选”按钮，拾取图纸上第一个源点坐标，点击“确定”，指定第一个目标点坐标正确的坐标，这是可以直接在屏幕上点取该位置上，所标注的正确的坐标，先点取北坐标，再点取东坐标，点击“确定”，完成第一个点的输入，继续完成第二个点的输入，点击图选按钮拾取第二个源点坐标，点击“确定”，指定第二个目标点坐标正确的坐标，可以直接在屏幕上点取该位置上所标注的正确的坐标，先点取北坐标，再点取东坐标，点击“确定”。
