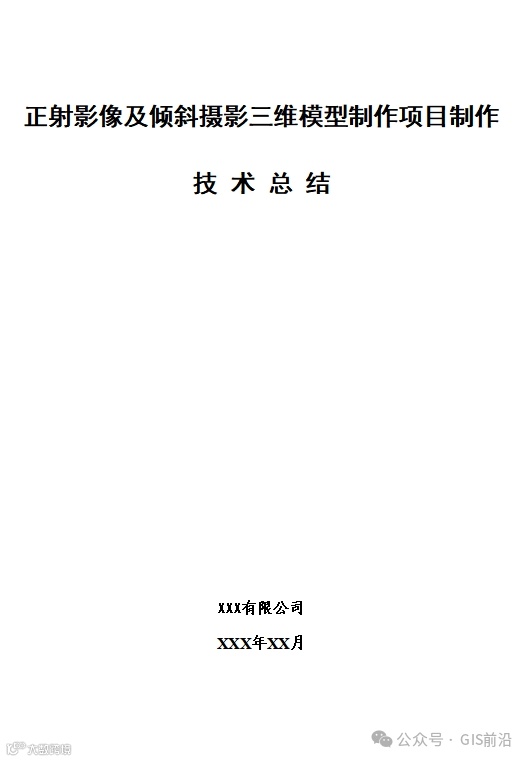

1:500、1:1000、1:2000正射影像/倾斜三维模型制作项目技术总结(文档可下载）

受XXX市XXX局委托，XXX公司于XX年XX月组织完成XXX制作工作，现将本项目测绘工作的组织实施、技术规范的使用及质量情况总结如下。

1.1 完成合同工作量概述

（1） 1:XXX比例尺无人机航飞：共完成地面分辨率XXcm的航片才采集，面积XXkm2；

（2） 航测像片控制点：共完成XX个控制点采集，面积约XXkm2；

（3） 空中三角测量：共完成1：XXX测区面积约XXkm2，

（4） 数字正射影像图（DOM）制作：完成地面分辨率优于XXcm的DOM，面积约XXkm2。

1.2 工作内容及工作量对照

1.3 生产组织

1.3.1 投入的仪器设备

1.3.2 作业时间及工作流程

(1) XX年X月初接项目范围任务后X个工作日内，完成航线设计及准备入场；

(2) XX年X月X日，完成全部航片数据采集；

(3) XX年X月X日，完成全部航测像片控制点采集；

....

根据自己项目情况添加

空三加密以及DOM成果平面坐标系统和高程系统与甲方要求（平面采用XXX坐标系，高程采用XXX高程基准）的一致。

(1) GB/T 7931-2008《1:500 1:1000 1:2000地形图航空摄影测量外业规范》；

(2) GB/T 7930-2008《1:500 1:1000 1:2000地形图航空摄影测量内业规范》；

(3) GB/T 33175-2016《国家基本比例尺地图1:500 1:1000 1:2000正射影像地图》；

(4) CH/T 1050-2021《倾斜数字航空摄影成果质量检验技术规程》；

(5) GB/T 18316-2008《数字测绘产品检查验收规定和质量评定》；

(6) GB/T 24356-2009《测绘成果质量检查与验收》。

(7) 本项目技术设计书。

以上只是简单列举，根据项目情况自行添加相关规范。

4.1 空中三角测量

区域网平差计算结束后，连接点对最近野外控制点的平面位置中误差、高程中误差不得大于下表规定。

特殊困难地区的平面和高程中误差均可放宽XXX倍。

4.2 数字正射影像图（DOM）

(1) 平面位置精度

1：XXX数字正射影像图成图精度，图上明显地物点相对的最近野外控制点平面位置中误差不应大于下表的规定。平面位置中误差的两倍为其最大误差。

(2) 数字正射影像图影像地面分辨率应不小于0.1m。

(3) 数字正射影像图应与相邻影像图接边，接边误差不应大于2个像元。

(4) 影像质量

整张影像色调均匀，反差及亮度适中，纹理清楚，层次丰富。影像无扭曲、拉花等问题。

4.3 成果形式与格式

DOM数据提供格式采用GEOTIF格式存储，图内像元无（0,0,0）、（255,255,255）极值，按照1：XXX分幅输出提交。

5.1 飞行保障

（1）飞行器

无人机航摄系统由无人机飞行平台（含机载飞控系统）、小型数码相机系统、地面监控系统、数据后处理系统以及地面运输与保障系统等五部分组成。

（2）飞行平台的技术参数

（3）导航设备

采用单频GPS导航系统，GPS频率为10HZ。

5.2 飞行航线设计

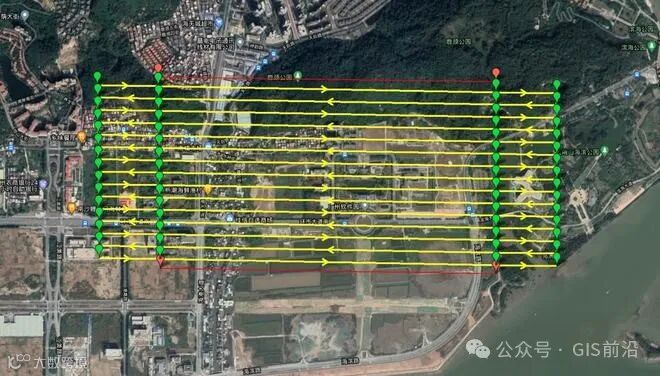

本项目分为X个起落来进行飞行。每个起落航线不等，XX方向飞行。航线截图如下:

图为网络获取，仅做参考

XX航线图

5.3 航摄仪

航 摄 仪：XXX品牌相机

焦    距：XXmm

相幅大小：XX像素

物理相幅：XXmm*XXmm

像元大小：XXμm

6.1项目概况

XXX测区约XXX平方公里，XX个架次，共布设XX个控制点，1:1000正射影像图全部像控测量。

6.2平面坐标及高程基准

平面采用XXX坐标系，高程采用XXX高程基准;投影方式：XXX

6.3基本精度要求

控制点的判点精度为图上XXXmm，像控点的连接点一般为平高点，检查点一般为高程点。

6.4像控点应满足的条件

像控点的目标应清晰，易于判别，目标满足判点精度，影像清晰为主。

6.5像控点的质量控制

A检查主要内容

（1）控制点刺点的正确性；

（2）点位略图绘制及说明的符合性；

（3）施测方法的符合性；

（4）点号标记的正确性；

（5）观测数据质量符合性；

（6）数据处理方法的正确性；

（7）分析和评定成果精度；

（8）像片控制点的整饰、点位说明及点位略图；

（9）像片控制点布点略图等附件资料；

（10）仪器检校和计量检定的符合性、有效性；

（11）上交的成果及文档和其它相关内容。

B质量控制的执行标准

过程检查和最终检查执行《数字测绘产品检查验收规定和质量评定》和与产品规格相应的规范、技术标准及技术方案。

7.1实施概况

在空三加密前，对航片进行畸变改正和匀色匀光处理。

7.2相对定向

本项目采用XXX来进行空三加密，航片上加密点在XXX个以上并尽可能均匀分布，对不稳定的加密点进行删除，对困难区域进行新增加密点。通过大量高精度、高强度的加密点进行模型连接，增加了模型连接强度，以减小控制点数较少带来的负面影响。

7.3绝对定向

区域网控制点的平面和高程成果采用甲方提供的像控测量成果数据。本测区分为一个区域网，区域网平差计算结束后，对基本定向点残差值、检查点误差不符值进行了统计。

经过统计可知，本加密区基本定向点平面的中误差为XXXm，基本定向点平面最大残差为XXm（丘陵，山地限差为XXXm），满足规范和设计要求。

本加密区检查点平面较差不符值最大值为XXXm(丘陵，山地限差为XXXm)，满足规范和设计要求。

根据自己项目情况概况整理流程即可。

8.1 DOM镶嵌

正射影像的编辑主要是利用DEM数据重新对影像出现的扭曲、变形等问题进行采样更新，因此首先要保证DEM数据所表现的地势走向是否正确，然后才可以进行影像采样更新。

8.2 DOM匀色

对影像进行色彩、亮度和对比度的调整和匀色处理。匀色处理应缩小影像间的色调差异，使色调均应，反差适中，层次分明，保持地物色彩不失真。不应有匀色处理的痕迹。

8.3 精度情况

测区内数字正射影像图的无接边误差。不同航摄仪及航摄时期出现的地形地貌不一致在本测区内进行了自然过渡。

8.4 成果输出

采用XXX软件对整个测区的影像图进行统一匀光匀色后输出成果，格式为XXX。

最终成果出图为整幅格式与1：XXX分幅文件。

根据自己项目情况概况即可。

本项目生产的XX摄区共XXXXX平方公里0.1米分辨率正射影像质量合格，可以作为成果提交。
