ArcGIS中横向图例是咋做的？

之前小飞飞用NDVI数据，

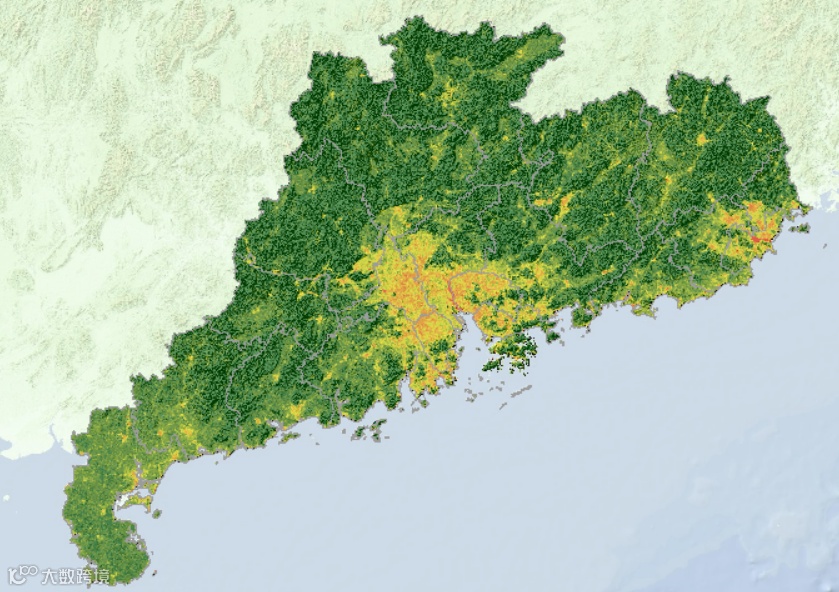

做了一张广东省及港澳的NDVI分布图：

后来，

小飞飞左看右看上看下看，

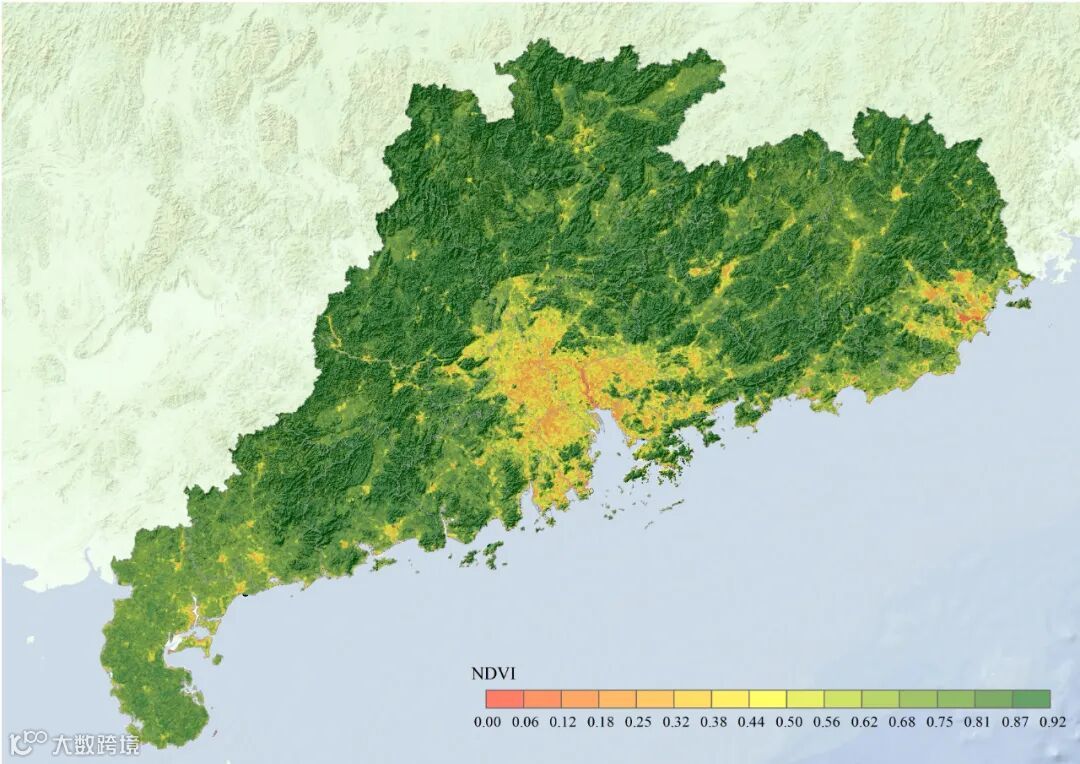

感觉横向的图例效果更好呀：

那么，

ArcGIS能做出这种横向图例吗？

别问，问就是能！

第一步—数据准备

关于NDVI的数据，我们很早的文章中就有介绍和分享过，这里呢，我们再无套路分享一次，后台回复“全国NDVI”，你就可以获得全国长时间序列（2000-2018）NDVI空间分布数据（精度1km）。

NDVI制图（如上图）的事就不细说了，毕竟，本文重点是说图例的事儿。

第二步—插入图例

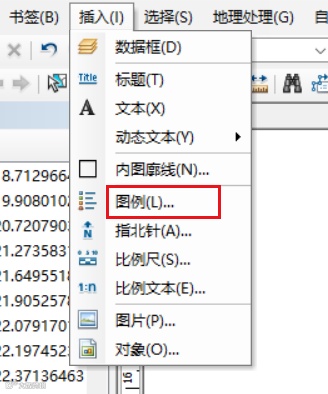

这一步，应该很多学员都知道哈，直接点击菜单栏的“插入—图例”：

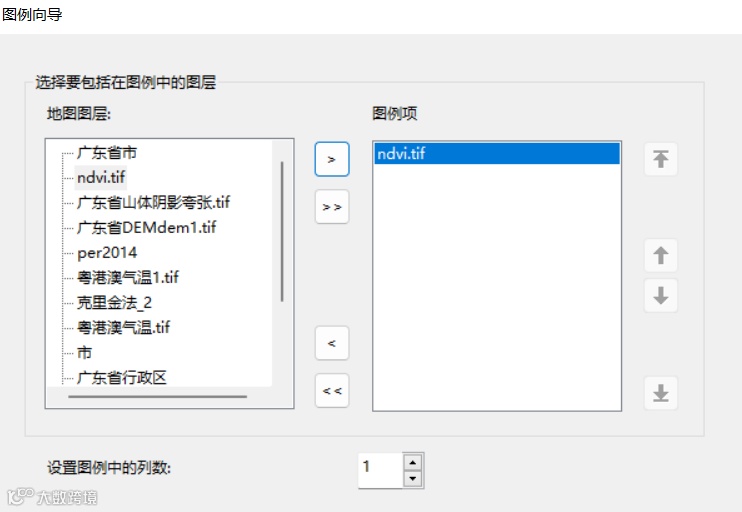

在这里设置下你要表达图例的那个图层，然后就一直下一步吧，每一步根据实际需要进行设置就可以啦——

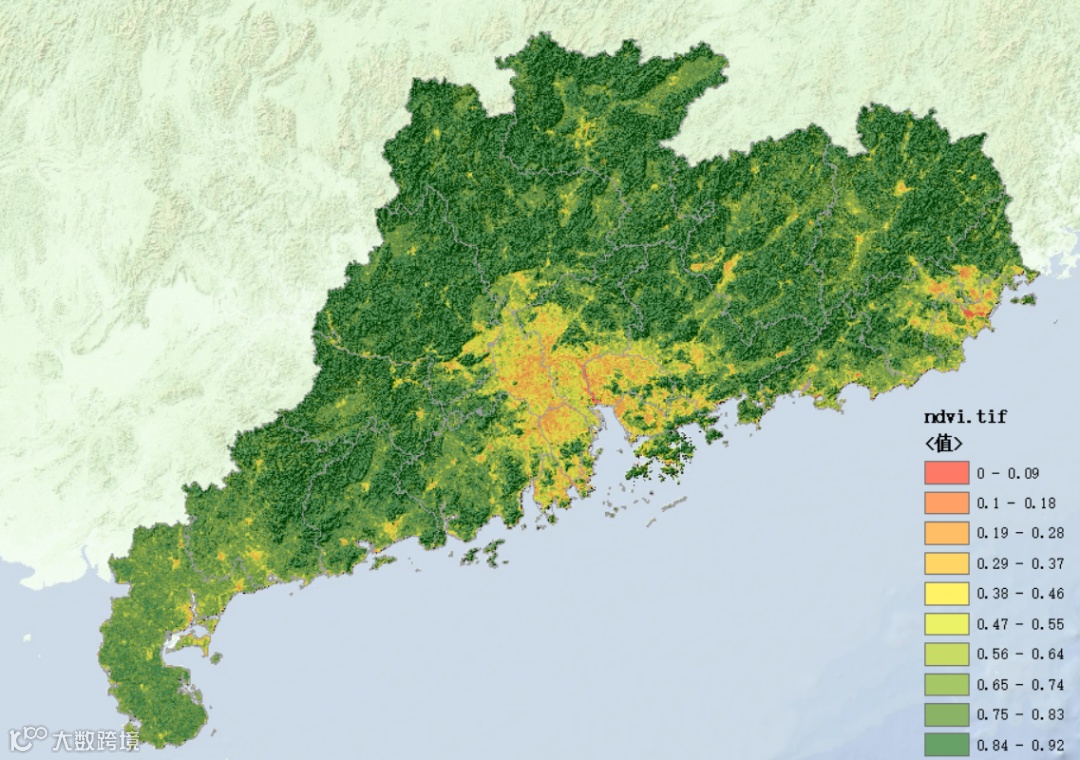

然后，正常情况下，你会得到一个这样的图例——

第三步—设置横向图例

好了，这一步就要设置横向图例了：

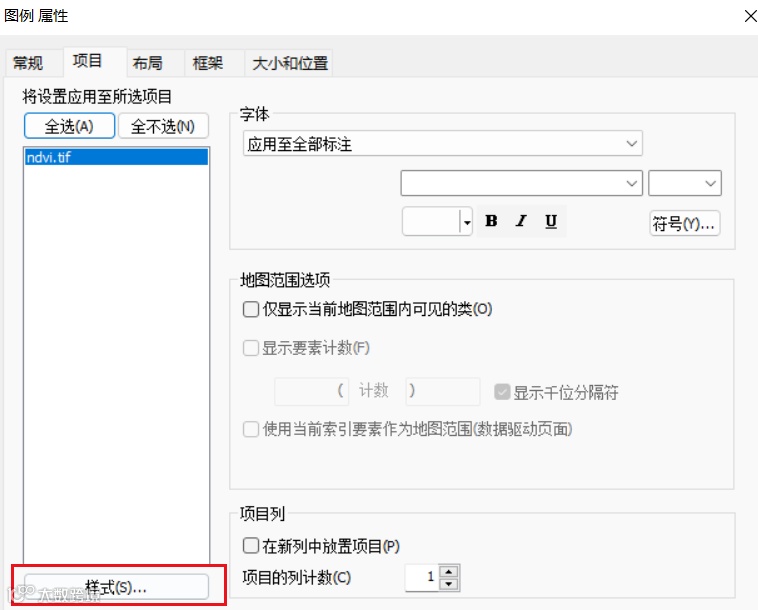

1. 右击图例，打开图例属性，选中所需图层，打开样式—

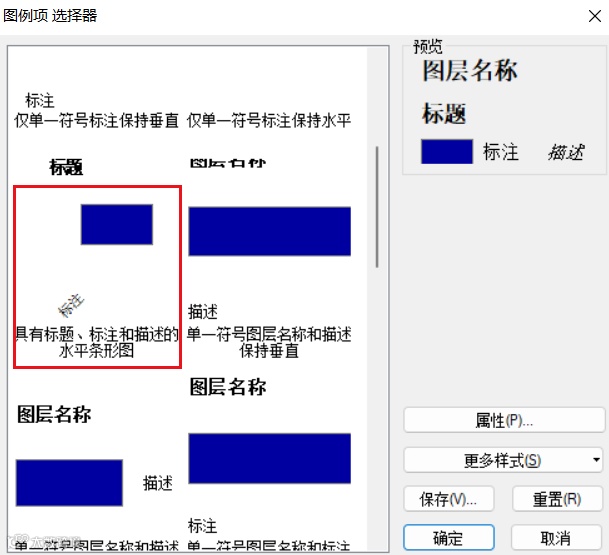

2. 在样式中选择“水平条形图”这个样式——

3. 在属性的“条块”选项卡中，设置文字角度（这个大家根据自己需要设置就好），小飞飞这里就设置为0度，意思就是让文字水平放置——

4. 在属性的另外几个选项卡里面，大家自行设置就可以了，然后再回到图例属性的对话框中，最好勾选下“仅显示当前地图范围内可见的类”，然后其他的大家可以根据实际需要设置，这里就不赘述了——

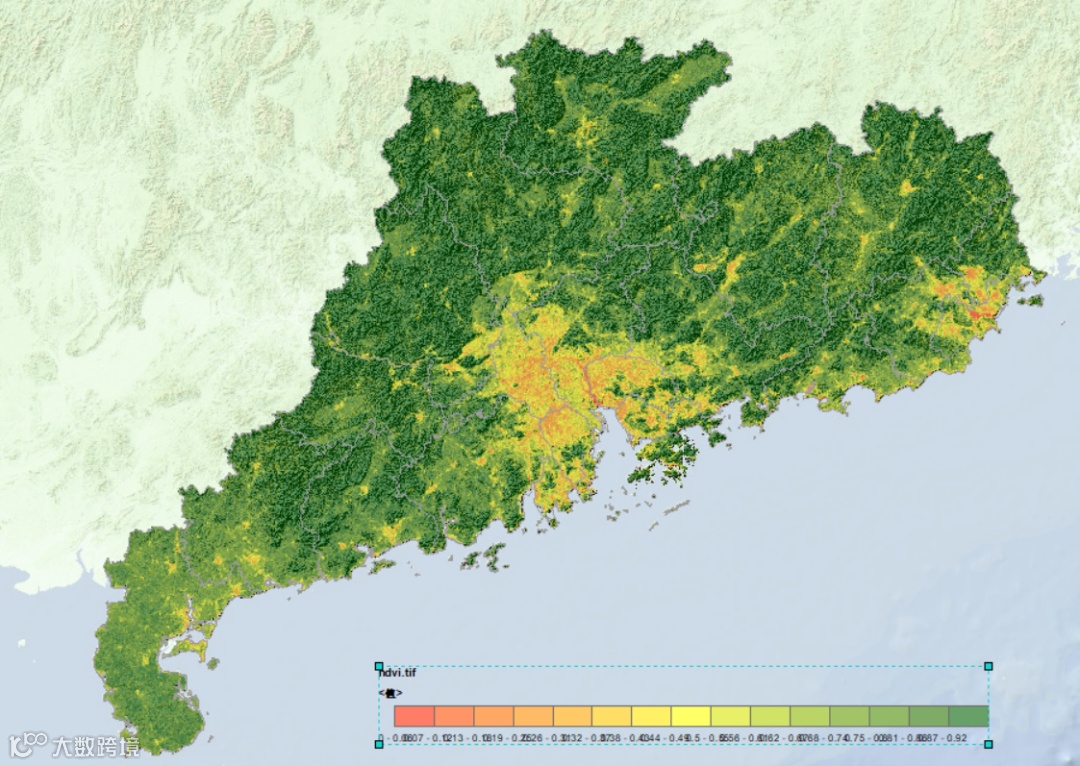

设置完成后，就得到了一个这样的图例——

第四步—整饬图例

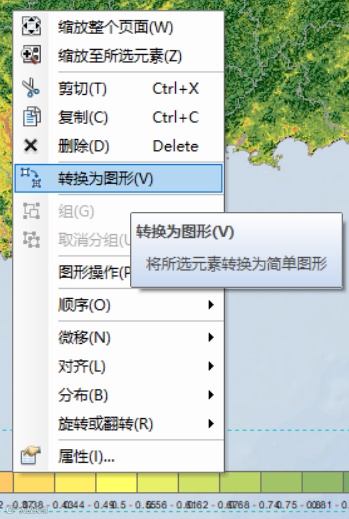

横向图例的雏形是有了，但是还不够严谨和美观，所以，最后一步，我们最好转为手动，也就是右击图例，然后点击“转换为图形”，然后不断的取消分组，这样，我们就可以自由的按我们的需要手动调整图例啦——

手动调整下文字、色块等内容，然后就形成一个美观的横向图例啦——
