承接近段工作内容，记录制图相关内容~
笔记使用了arcgis10.2版本或arcgispro版本，故显示界面略有不同~

显示要素

无插件加载天地图底图

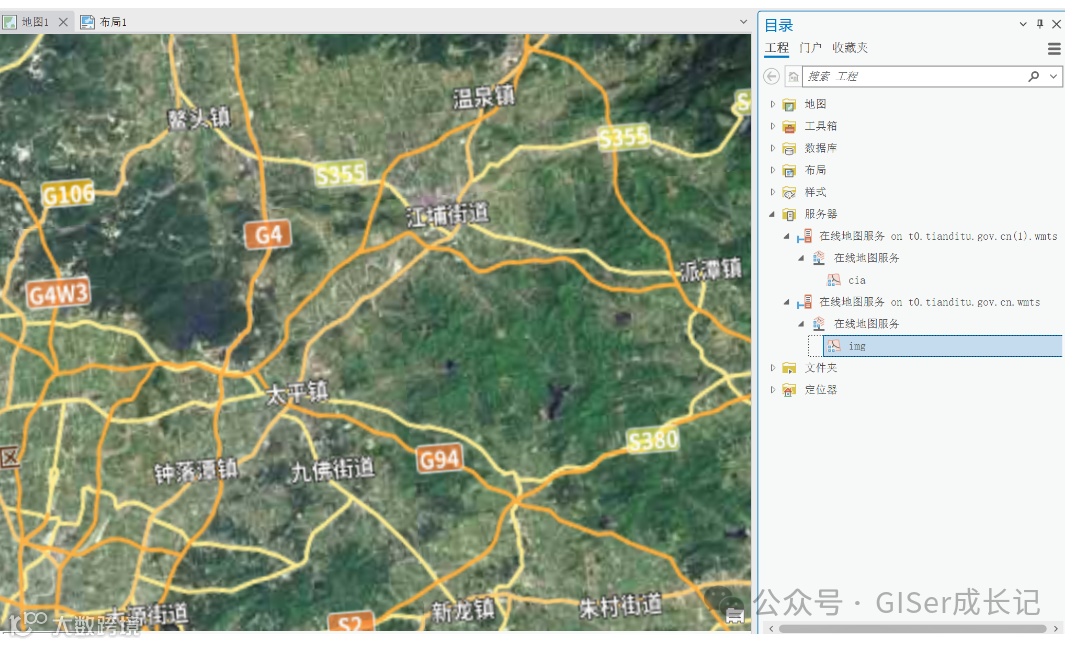

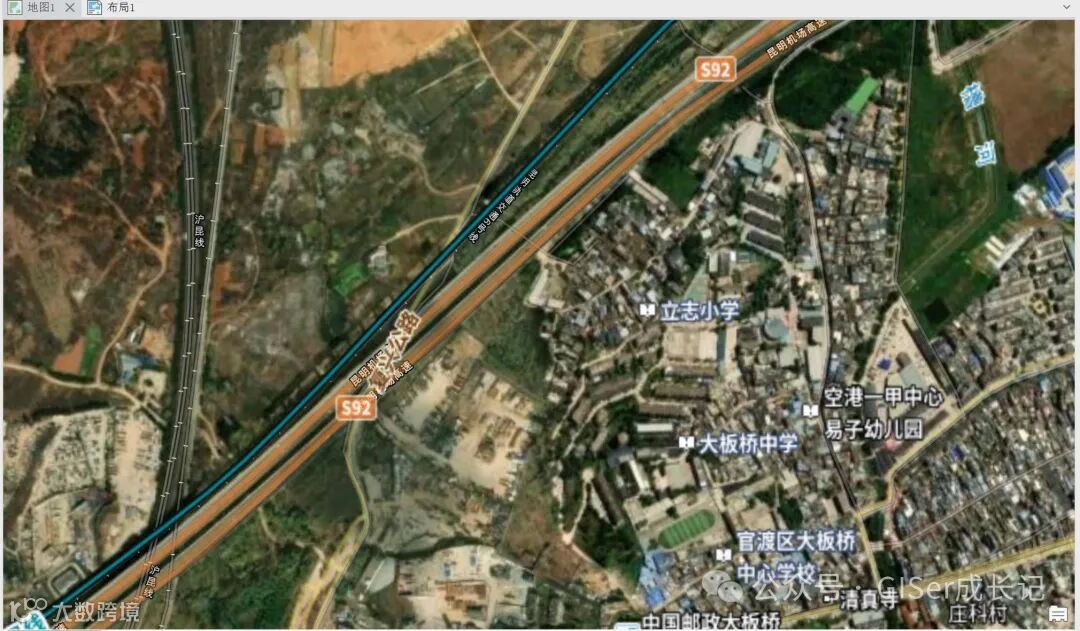

参考链接：https://zhuanlan.zhihu.com/p/653770692，ArcgisPro加载效果见下图

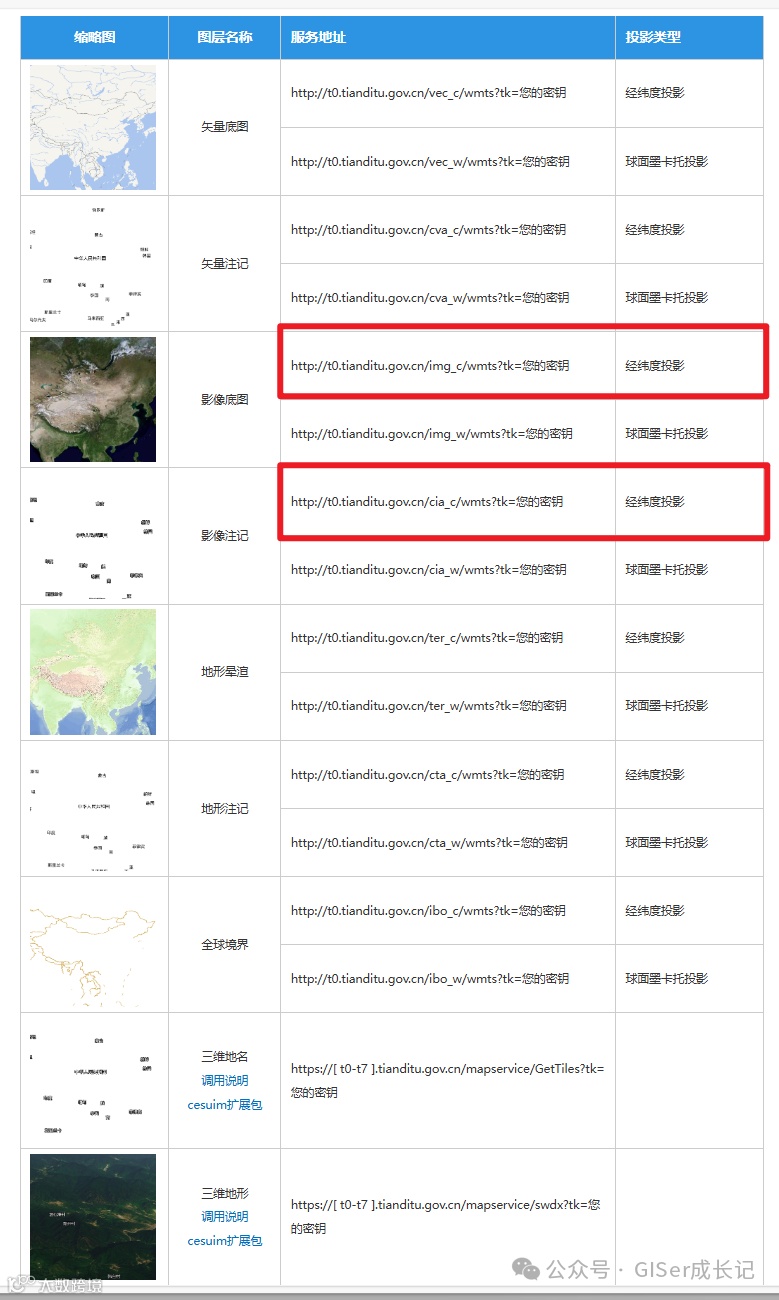

下为天地图支持的地图服务列表，红框加载效果见上⬆️

注意事项⚠️

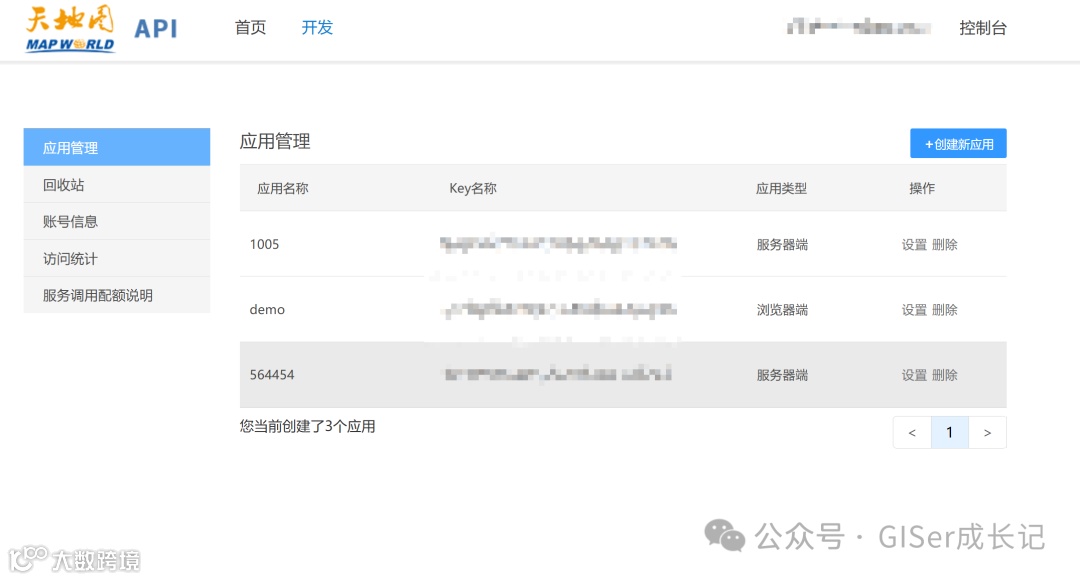

• 天地图注册时为服务器端，非浏览器key

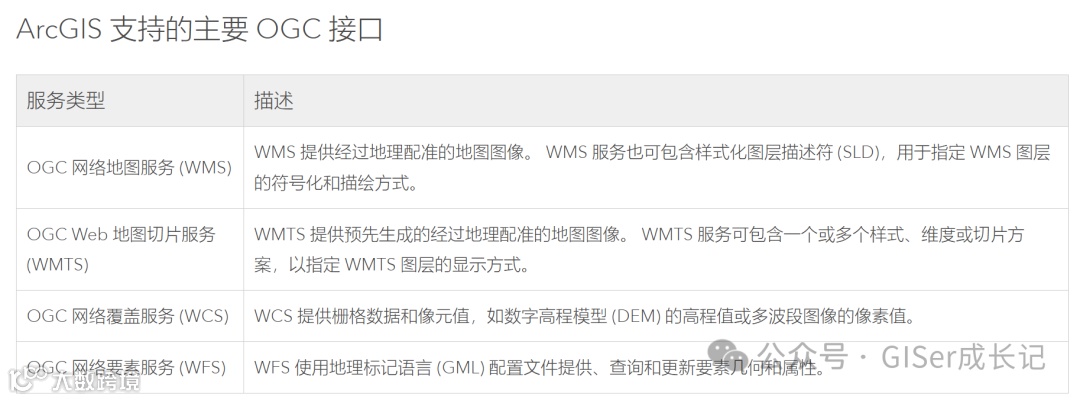

• 连接为WMTS服务器(Web 地图切片服务)，非WMS服务器(Web 地图服务)

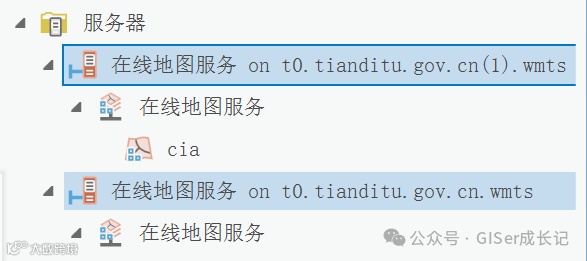

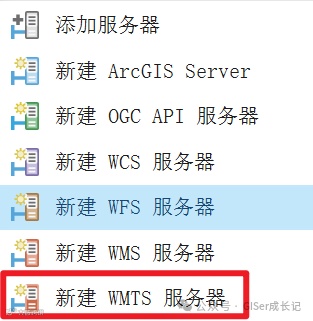

• 添加地图服务时，需逐个新建WMTS服务器，添加后如下图

• 如果某地区变化不大，影像注记可混用在不同底图

原天地图底图

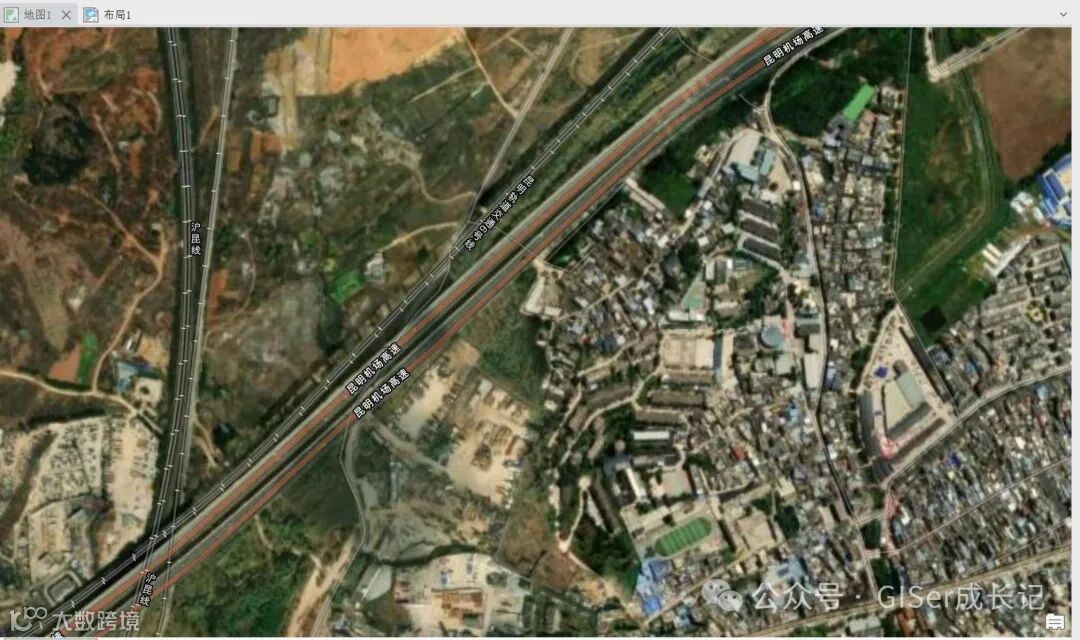

ArcgisPro自带底图及标注

ArcgisPro自带底图及标注的基础上添加天地图标注

显示局部数据（仅矢量数据适用）

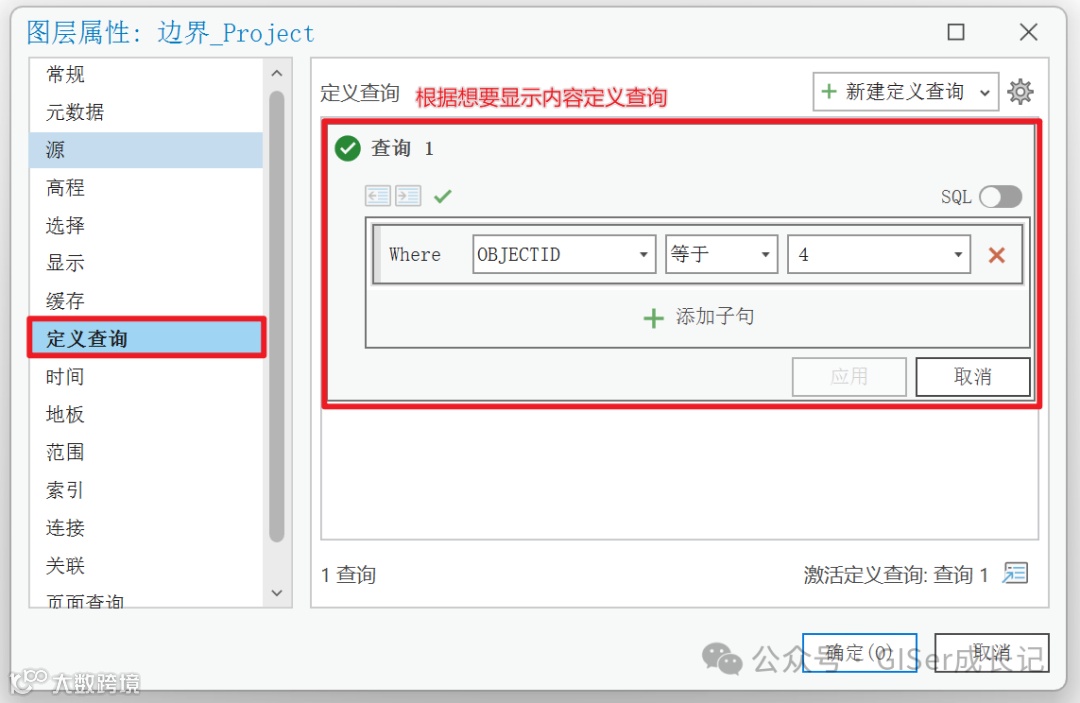

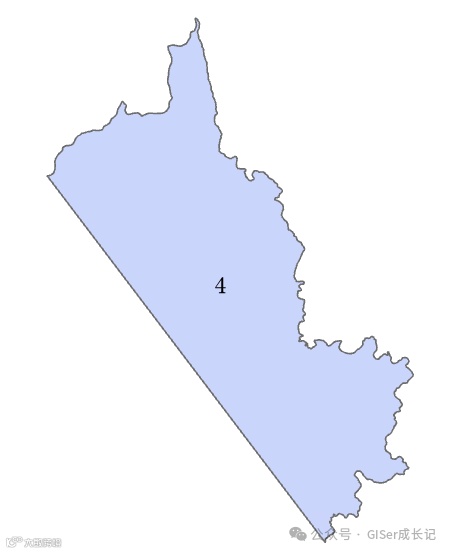

右击要素属性，点击定义查询，输入sql语句，下图为仅显示OBJECTED为4的要素

调整前

调整后

添加牵引线

1. arcgisPro布局里添加带牵引线文字

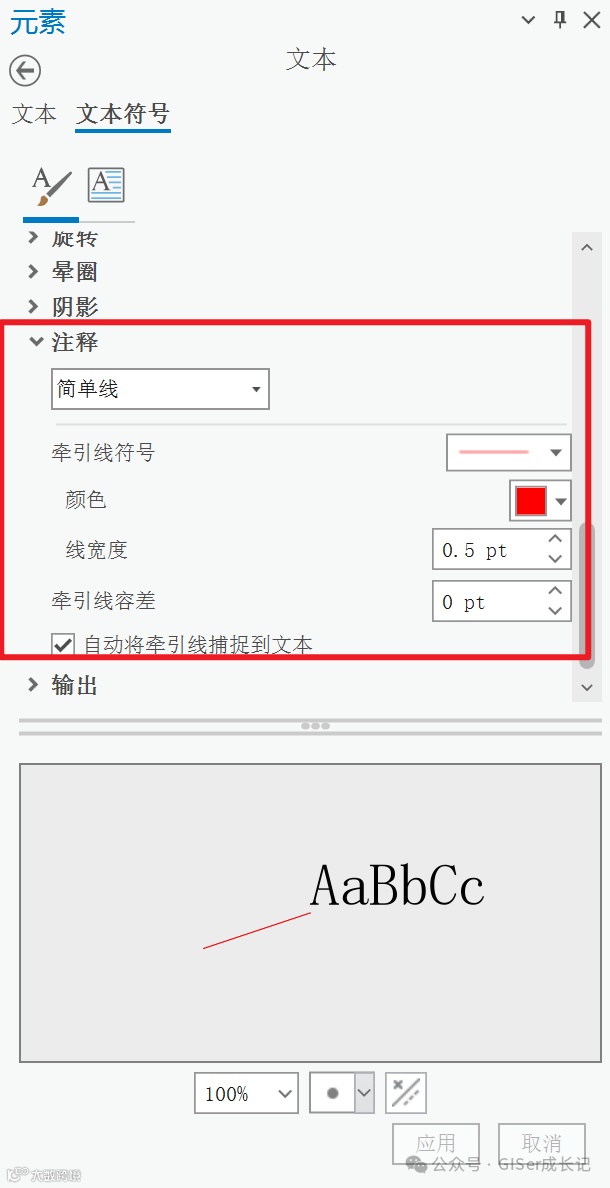

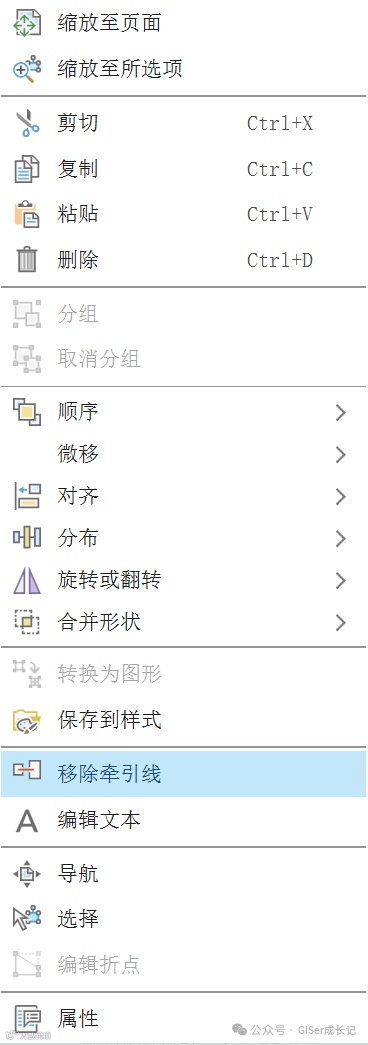

需提前插入文本，右击文本，点击添加牵引线即可如需调整牵引线属性，右击文本，点击属性即可修改

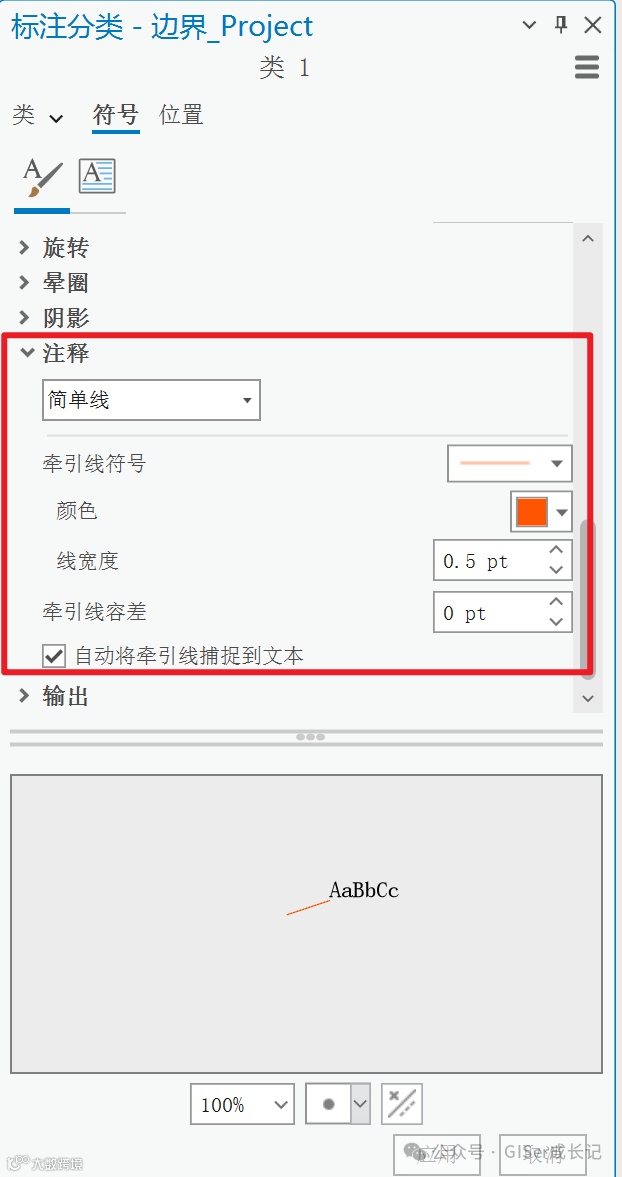

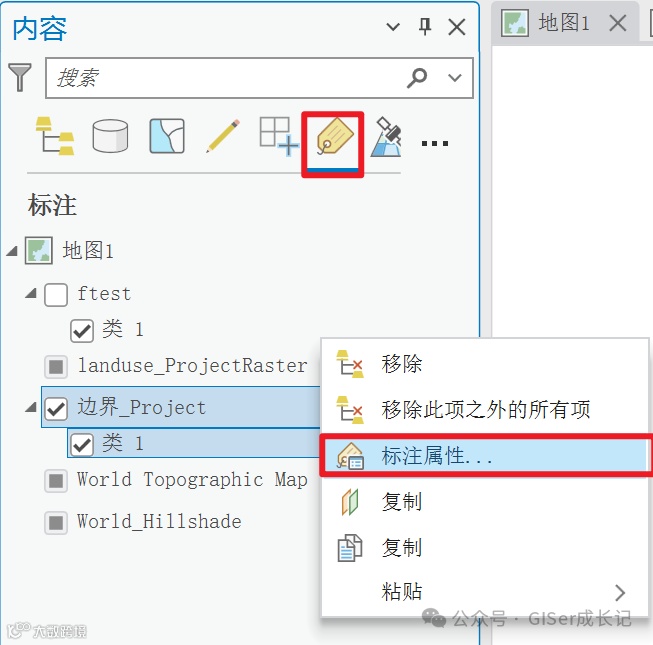

2. arcgisPro标注中添加牵引线

通过调整要素标注时的样式，使其带有牵引线效果

图例调整

图例项太多

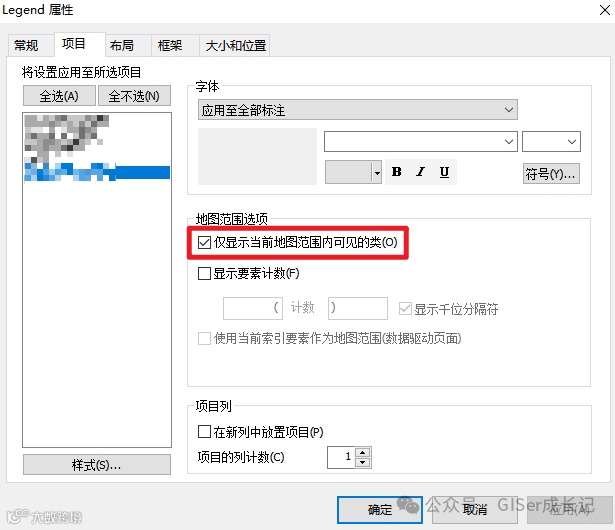

1. 仅显示地图中可见类

调整前

调整后

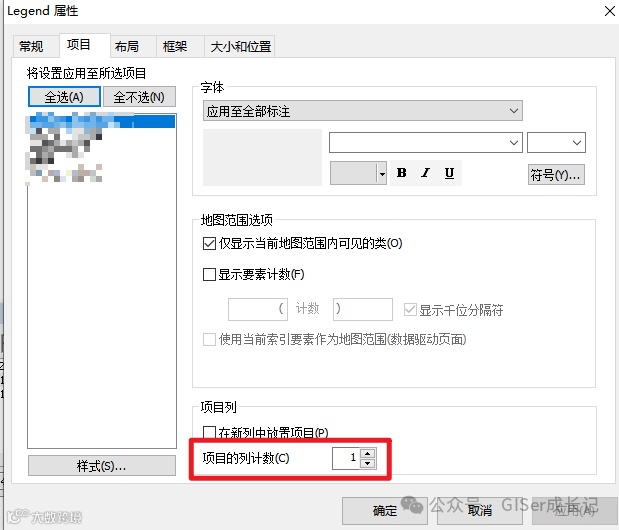

2. 分列

在arcgispro中，可通过直接拖拽图例边框进行分列设置~

调整前

调整后

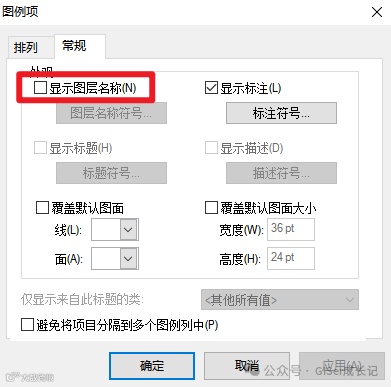

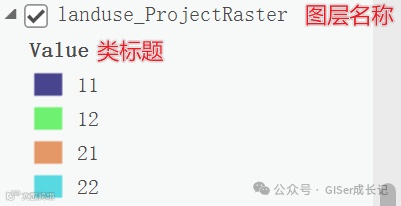

取消显示图层名称

根据出图显示效果动态调整

图例紧贴背景边框

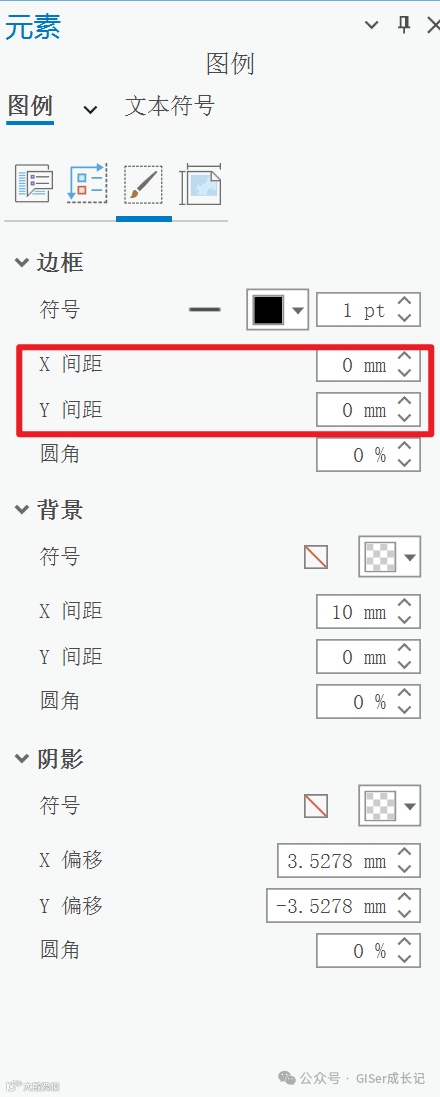

调整图例项与边框边距，进而优化显示效果

调整前

调整后

线太密导致插入文档效果差

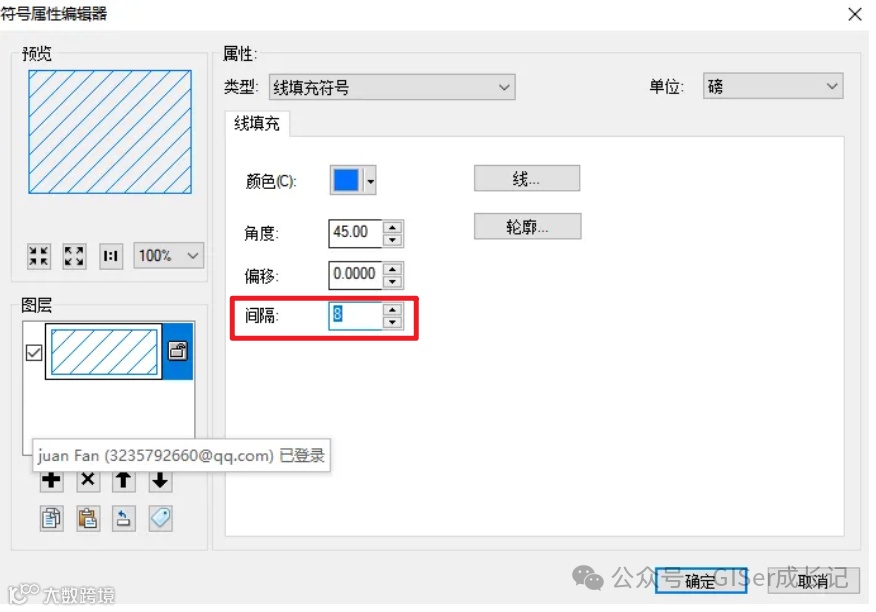

右击要素符号，打开"符号系统"面板，进入"符号属性编辑器"进行修改

调整前

调整后
