在GIS中表达路网的时候，

一般都是简简单单的“线”，

例如这样——

看完小飞飞的这篇文章后，

同样是线状的路网，

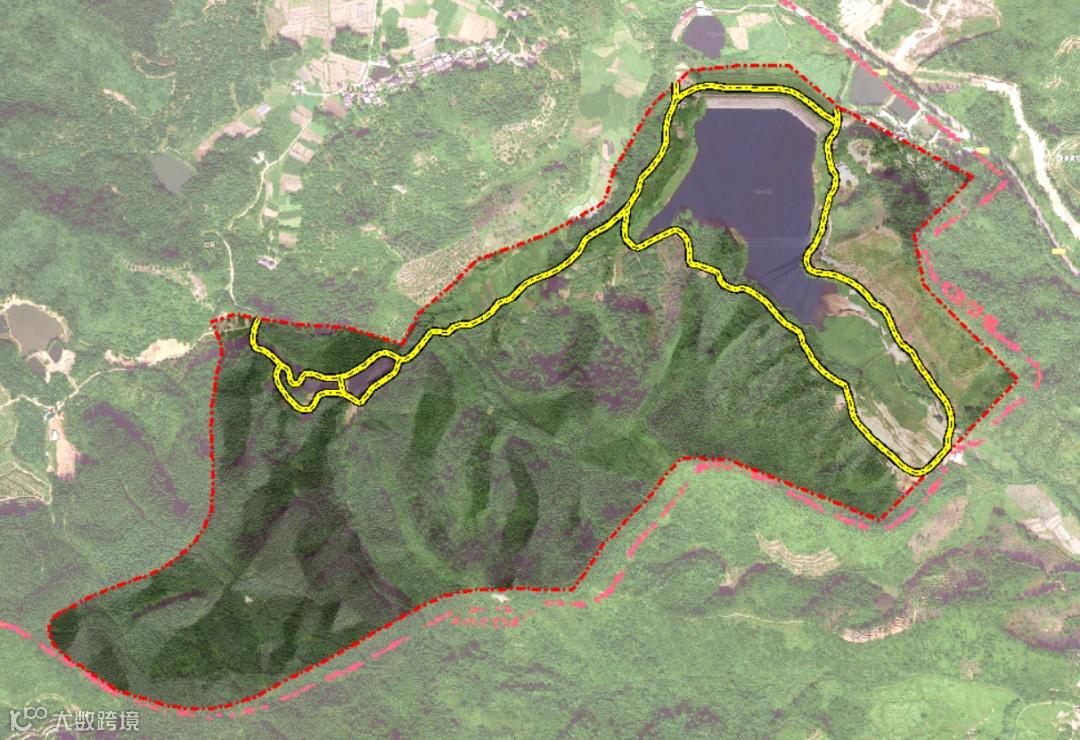

你就可以这样表达了——

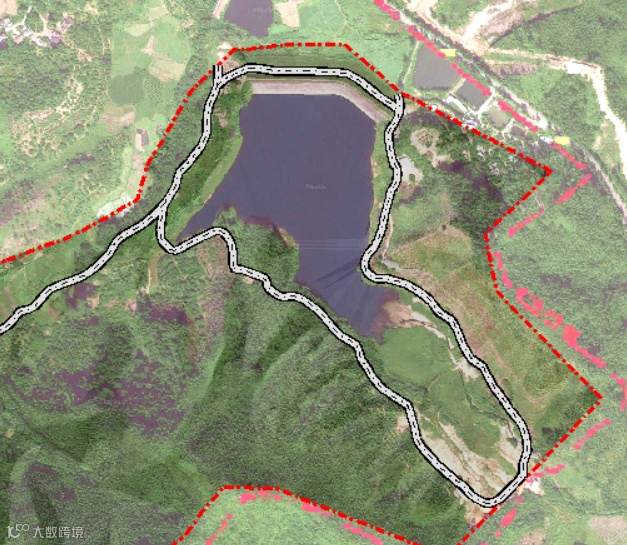

放大到局部来看清楚些——

第一步—先把路网画出来

这一步肯定要有的，就是用线把路网画出来。

这个画线的操作就很基础啦，新建个线状要素类，然后在编辑状态下去画线即可。

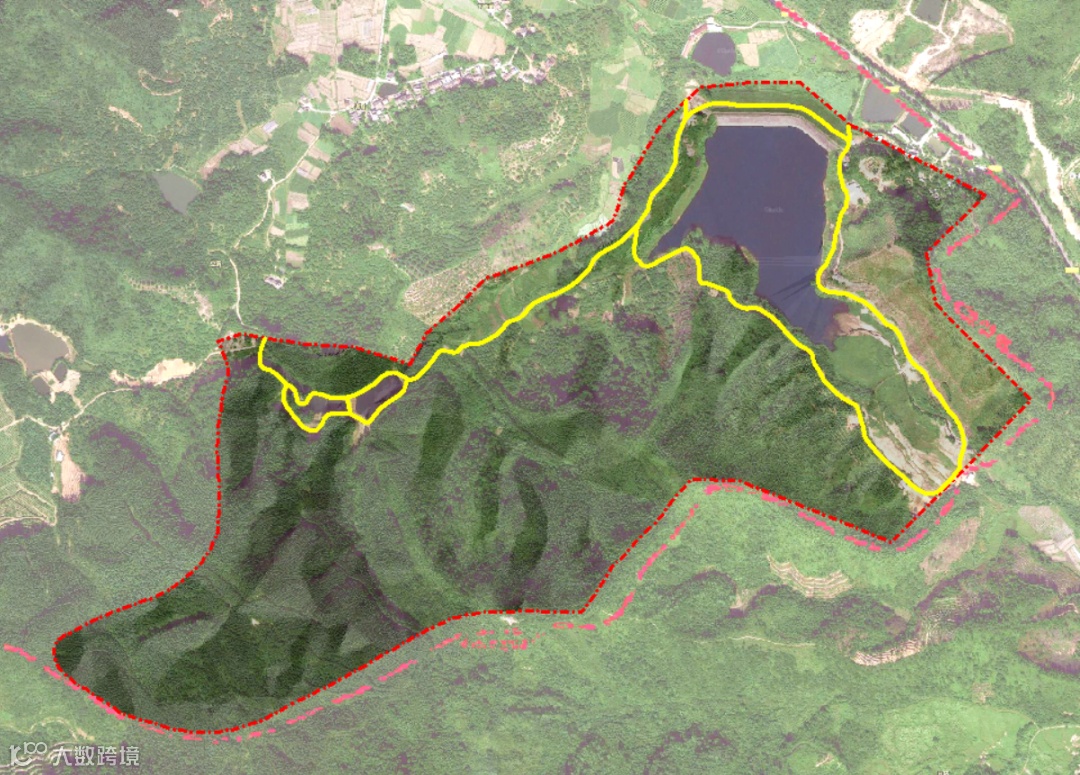

画出来的线的道路就类似这个样子——

第二步—线状路网符号化

这一步就很关键啦！！！

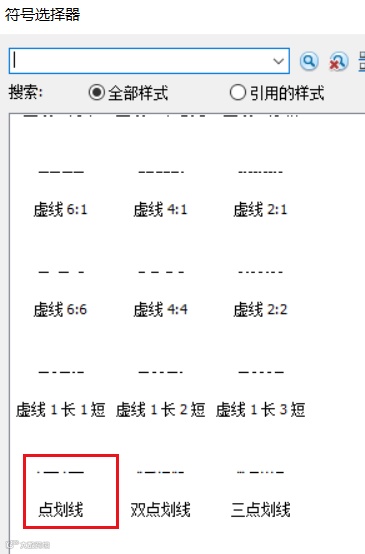

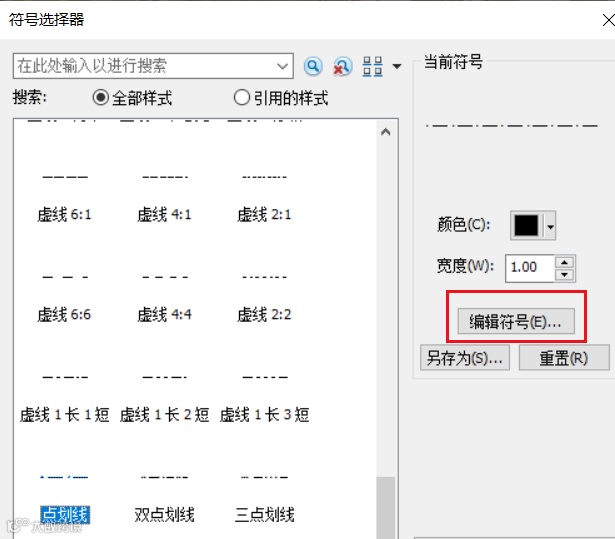

首先，先给路网设置个符号，点击道路的符号，在符号选择器里面进行选择，这里我们选择“点划线”，当然，你可以根据实际需要进行选择。

然后，选择完成“点划线”之后，点击编辑符号，进行更深入的设置——

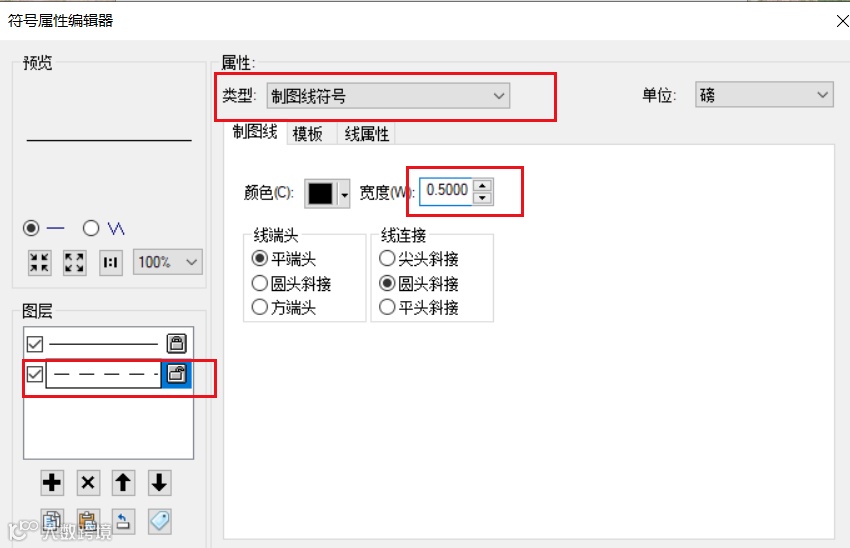

(1) 选择“制图线符号”，然后点击点划线的那个线型，设置下宽度，这里我们设置为0.5磅，宽度大家也是根据自己的实际情况来调整哦。

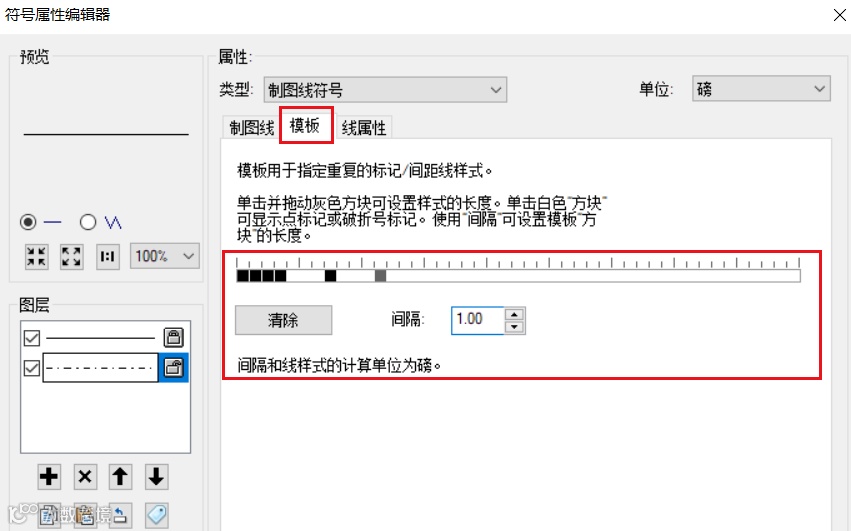

(2) 在“模板”选项卡，调整点划线的距离和宽度，如图——

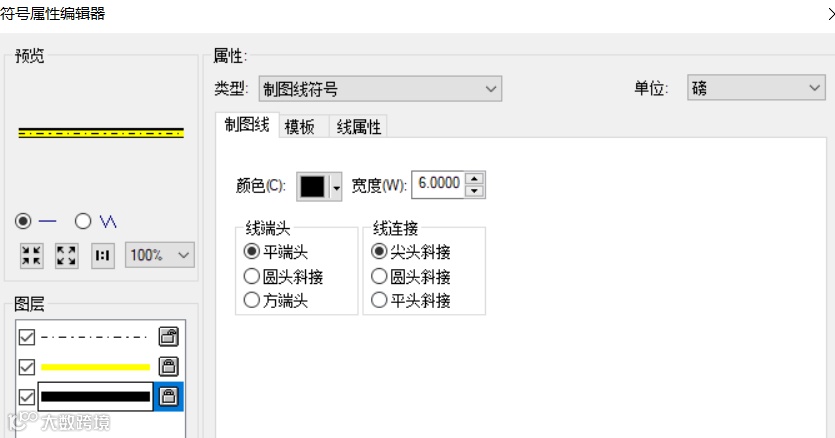

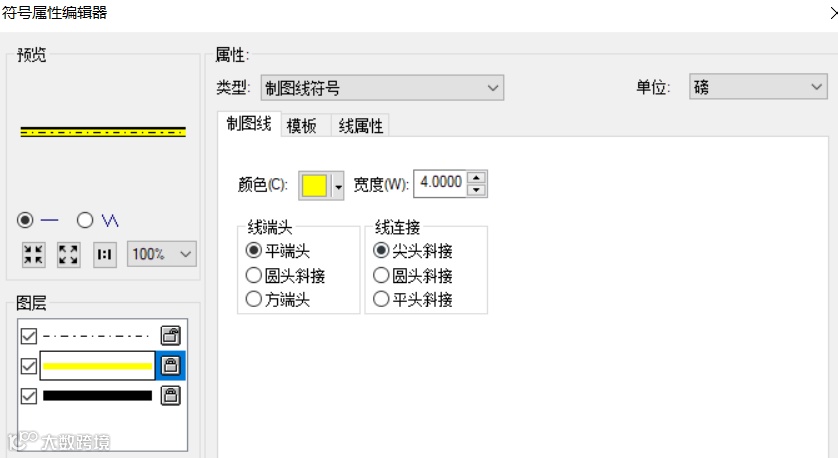

(3) 新建一个线图层，在“制图线”选项卡中，调整下线的顺序，然后分别设置颜色和宽度，注意，宽度也是根据实际情况设置，但是下层线的宽度要比上层的宽哈，不然显示不出边框的效果——

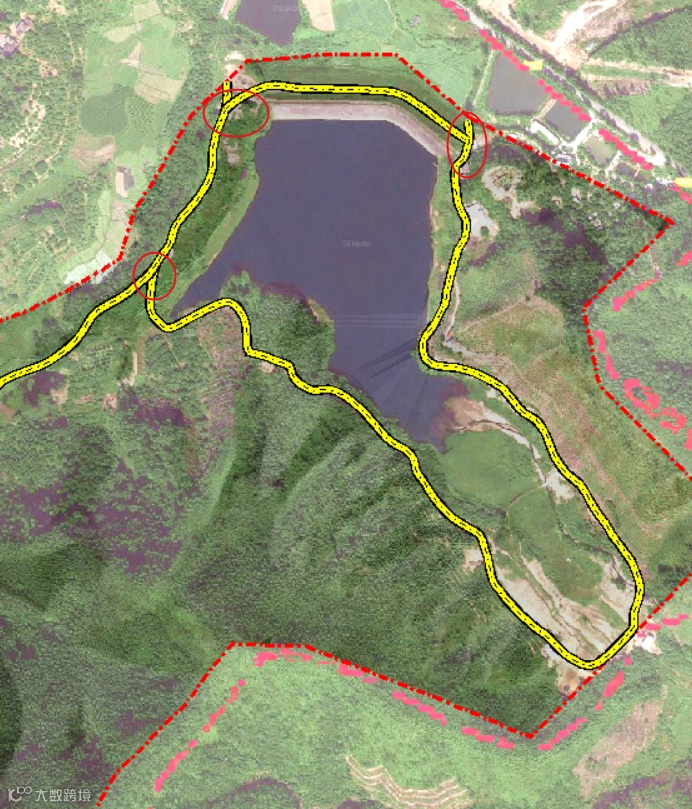

然后，基本的路网效果就出来了，但是你仔细看的话，路网连接处还是有些小问题——

第三步—优化路网连接

这一步就比较简单了。

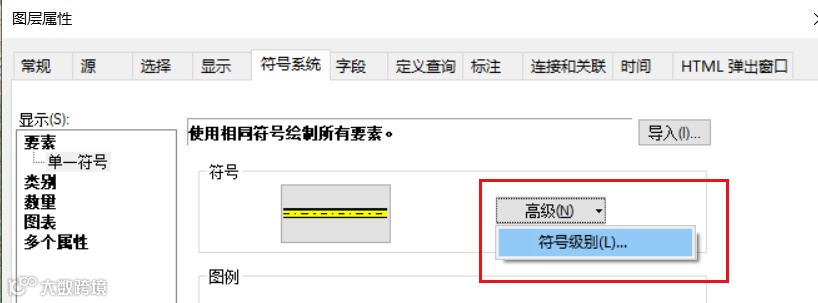

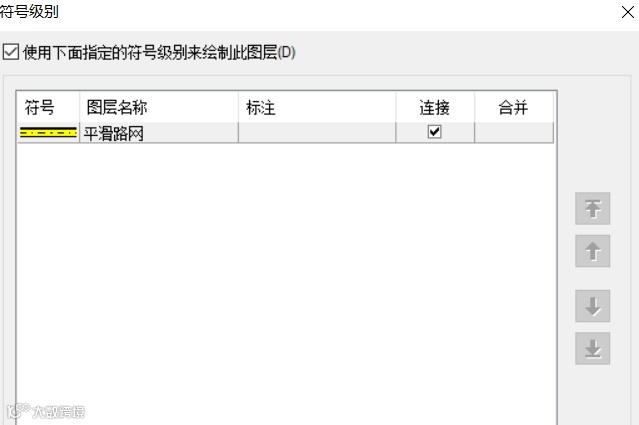

打开路网的符号系统，然后点击“高级—符号级别”——

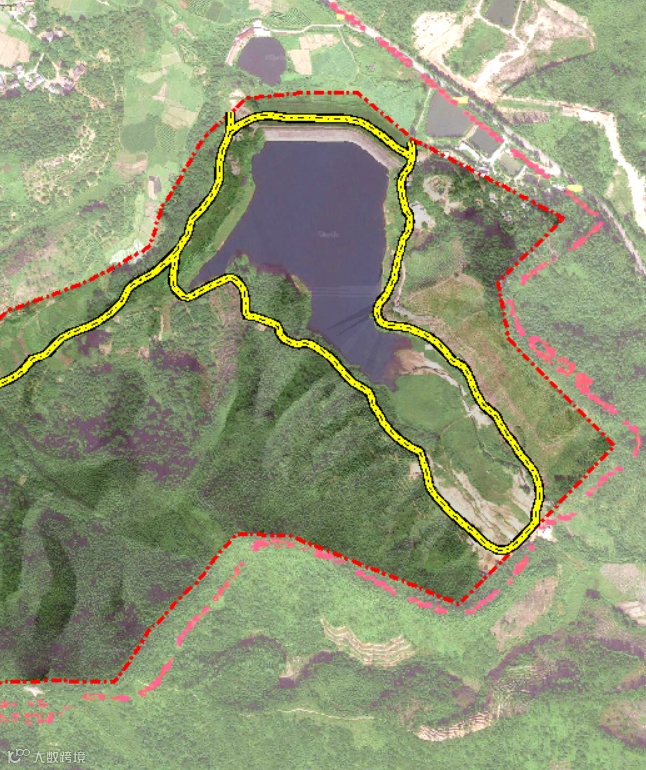

然后就可以设置连接的效果，如果你有多级路网，可以在类别中进行分类表达，然后在“高级”中设置每条路网的压盖、连接顺序，构建出真实的路网连接效果。

怎么样，你学会了吗？
