如何分析提取河流（公路）等需要拓宽的区域？

如何分析提取河流（公路）等需要拓宽的区域？

GIS前沿

2025-04-23

2

飞飞同学，我这有一条河道需要拓宽，

你帮我把河道宽度小于50米的区域都提取出来吧！

好的，甲方大大，收到

尽快哦，做好了就给你们结算款项啦！

这河道弯弯曲曲的，肉眼看不出来呀，也没法测量呀！

难道我是让你用肉眼来看的！

放着GIS不用吗！

好的，甲方大大，我研究研究

大家看到上面的工作场景了吧，

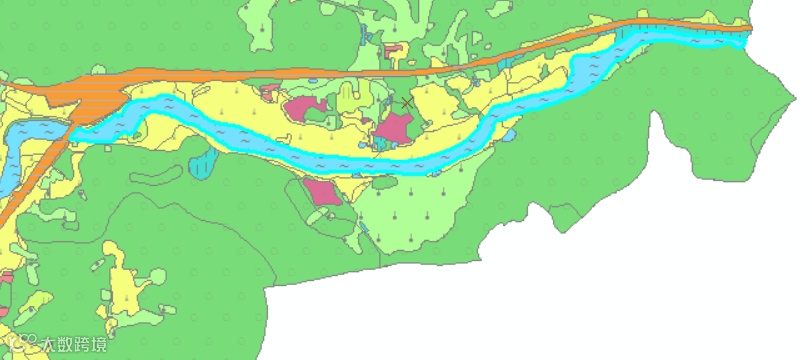

就是有这样一条河道——

对，就是这条河道——

现在想要提取河道宽度小于50米的区域，

这个用肉看观察是没戏的，

弯弯曲曲的河道也没办法测量出来，

那可怎么办呢？

别急，

只要思想不滑坡，办法总比困难多，

我们可以用这个方法——缓冲区交集，

它可以提取河道、公路等需要拓宽的区域。

其实工具很简单，主要用的就是“缓冲区”，

不过解决问题的思想，大家可以仔细体会一下!

什么思想——

就是把河道两岸提取出来，

然后两岸分别向河道内创建25米的缓冲区，

提取出缓冲区的相交的区域，

这个相交区域所对应的范围，

就是河道宽度小于或等于50米的区域。

且听我慢慢道来——

第一步—提取河道两岸

首先，把河道选中，然后单独提取出来。

然后，用要素转线工具，这里注意，是要素转线工具，不是面转线哦，把面状的河流转为线状的要素。

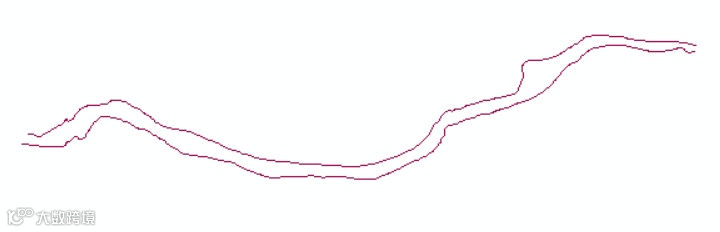

接着，可以用编辑器中的打断相交线，把河道两岸提取出来——

第二步—创建缓冲区

这一大步是重中之重，我们要分别为河流两岸向河道内创建25米的缓冲区，这两岸的缓冲区距离加起来就是50米，两个缓冲区没有相交的地方，就是两岸距离大于50米，相交的区域，就是两岸距离小于或等于50米。

我们首先要识别下这两岸线条的绘制方向，明确了方向，才能做到向河道内绘制缓冲区。

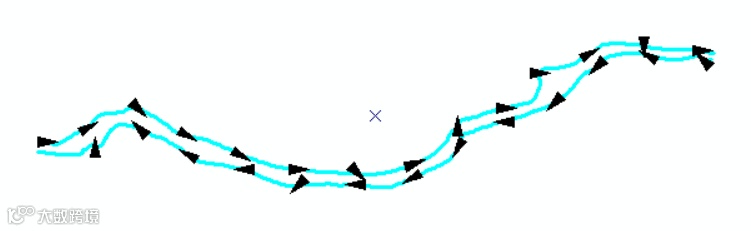

分别选中两条河岸，然后可以用平行复制工具，查看下两条河岸线的绘制方向——

可以看到，上面的河岸是从左向右绘制的，下面的河岸是从右向左绘制的。

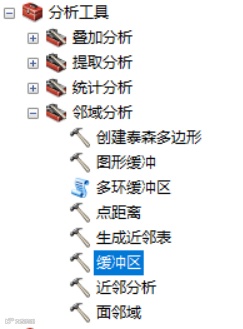

然后，对两条河岸向河道内分别创建25米的缓冲区，注意，是分别创建哦！

（1）上面的河岸是从左向右的，所以，在“侧类型”中应选择“Right”，也就是向右侧创建缓冲区，这样，才可以实现缓冲区在河道内，另外，还要注意，如果数据框坐标系是投影坐标系，在“方法”中选择“Planner”，如果数据框坐标系是地理坐标系，在“方法”中选择“Geodesic”；

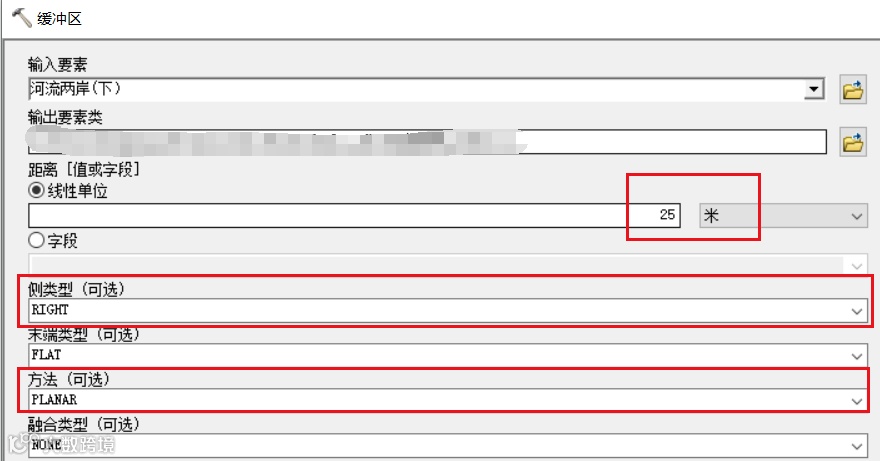

（2）下面的河岸是从右向左的，所以，在“侧类型”中也应选择“Right”，也就是向右侧创建缓冲区，这样，才可以实现缓冲区在河道内，另外，还要注意，如果数据框坐标系是投影坐标系，在“方法”中选择“Planner”，如果数据框坐标系是地理坐标系，在“方法”中选择“Geodesic”；

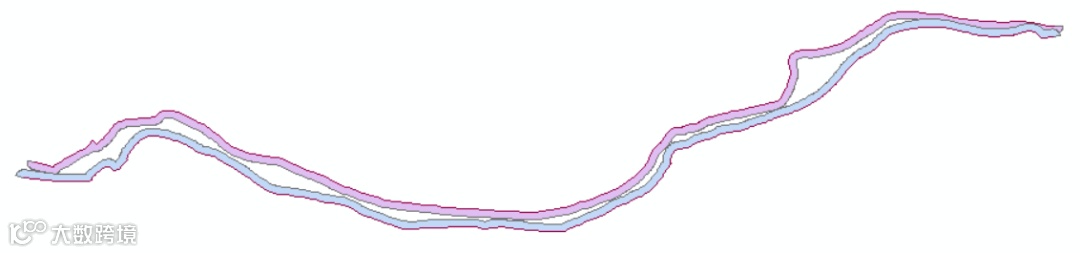

得到两岸的缓冲区——

第三步—交集提取

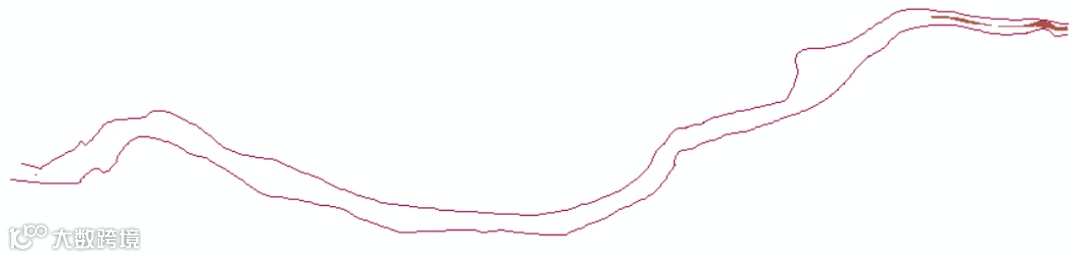

首先，用相交工具，提取两个缓冲区的交集——

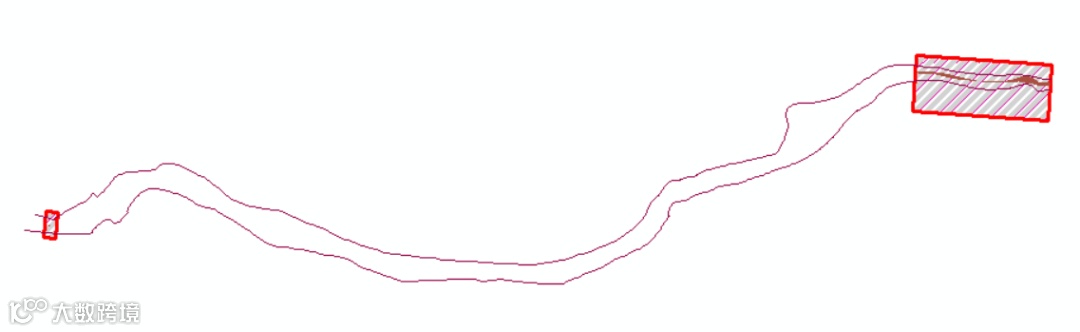

然后，根据这些交集，绘制出对应的矩形区域即可（绘制其他形状也可以哈），这样，河道需要拓宽的区域就提取出来啦！

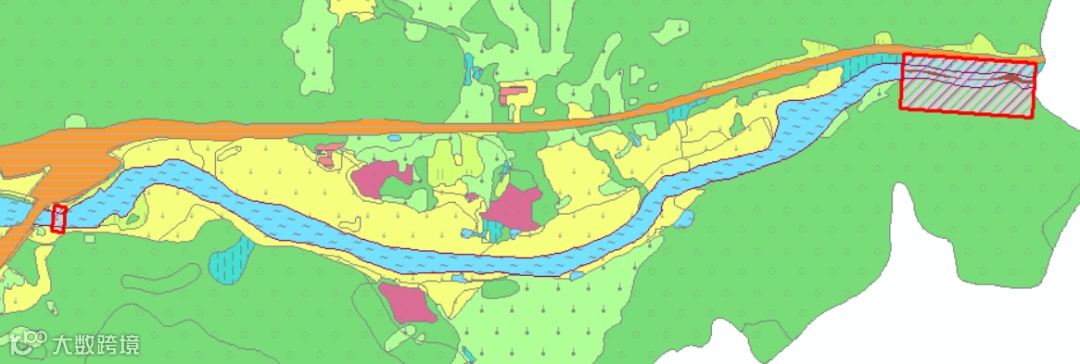

也就是完成了本文开头的工作任务。
