在ArcMap中叠加显示矢量图斑与外业照片

GIS前沿

2024-12-20

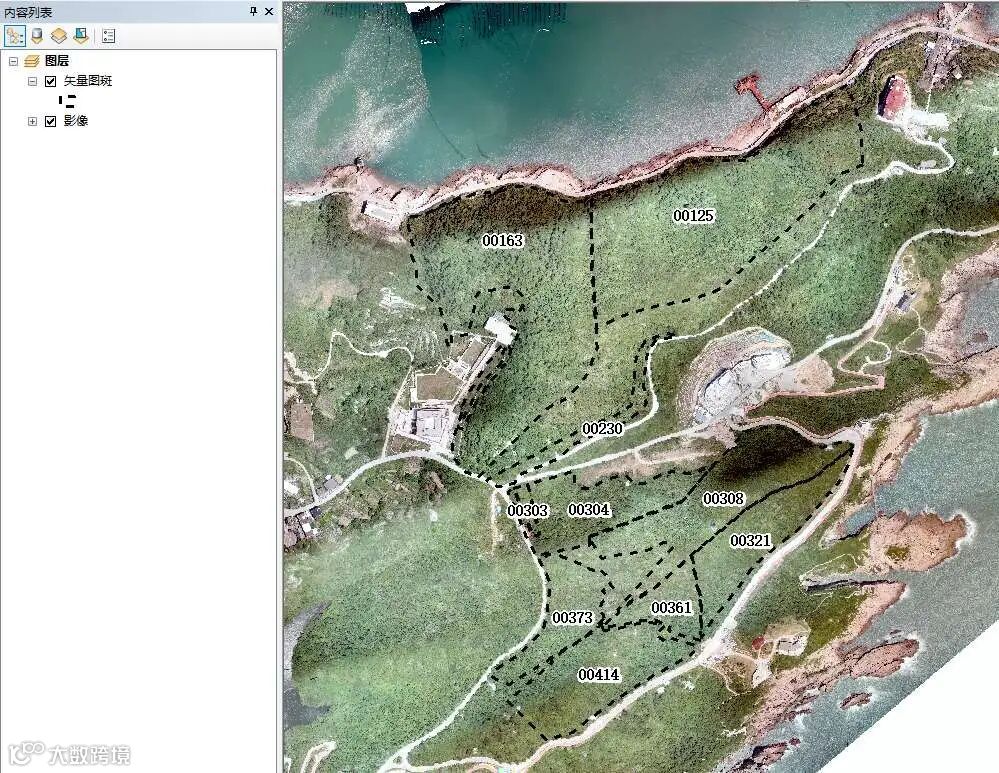

一次外业经常调查多个地块，采集多张照片，后期需要将两者一一对应。对于下图所示的矢量矢量图斑与外业照片，有以下两种实现方式：

一、借助LocaSpaceViewer的批量导入照片功能

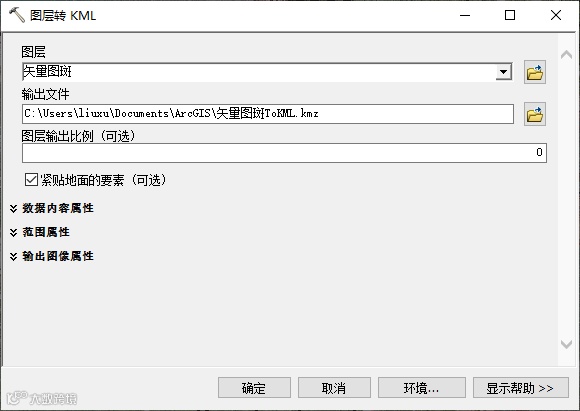

首先需要在ArcMap中使用图层转kml工具将矢量数据转为kmz格式。

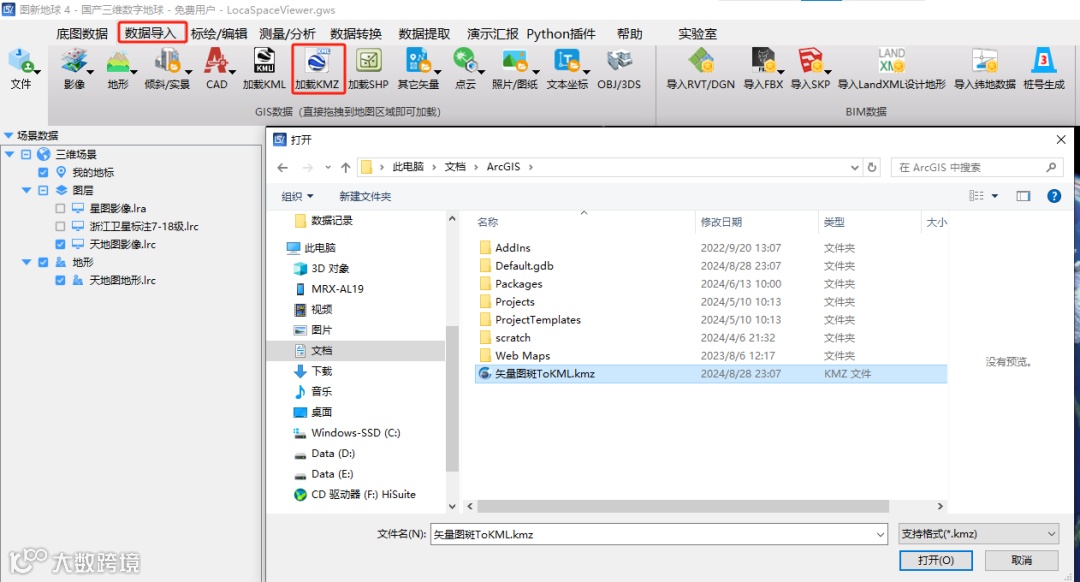

2.在LocaSpaceViewer软件中导入kmz文件，路径为数据导入--加载KMZ。

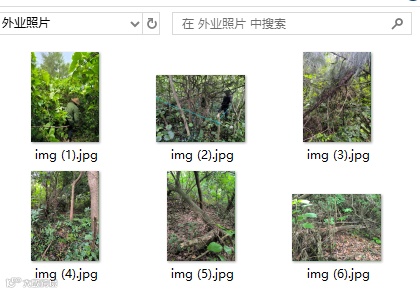

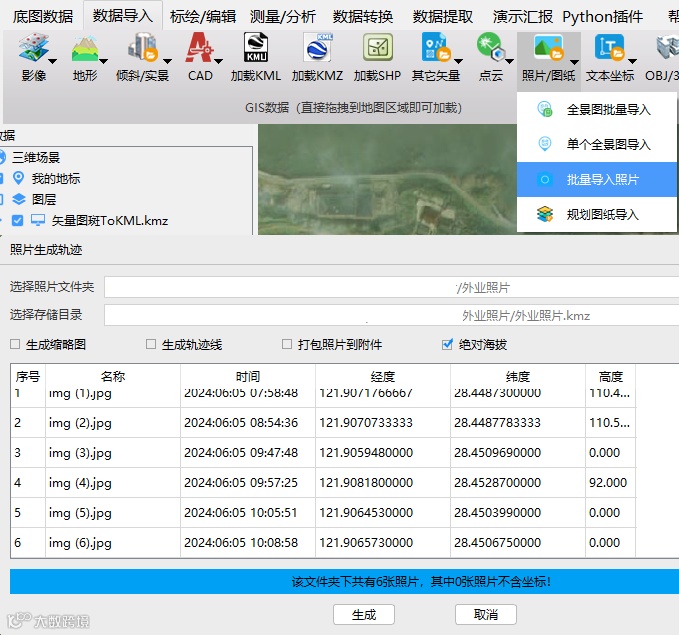

3.在LocaSpaceViewer软件中加载外业照片文件夹，生成相应的kmz文件。路径为数据导入--照片/图纸--批量导入照片。

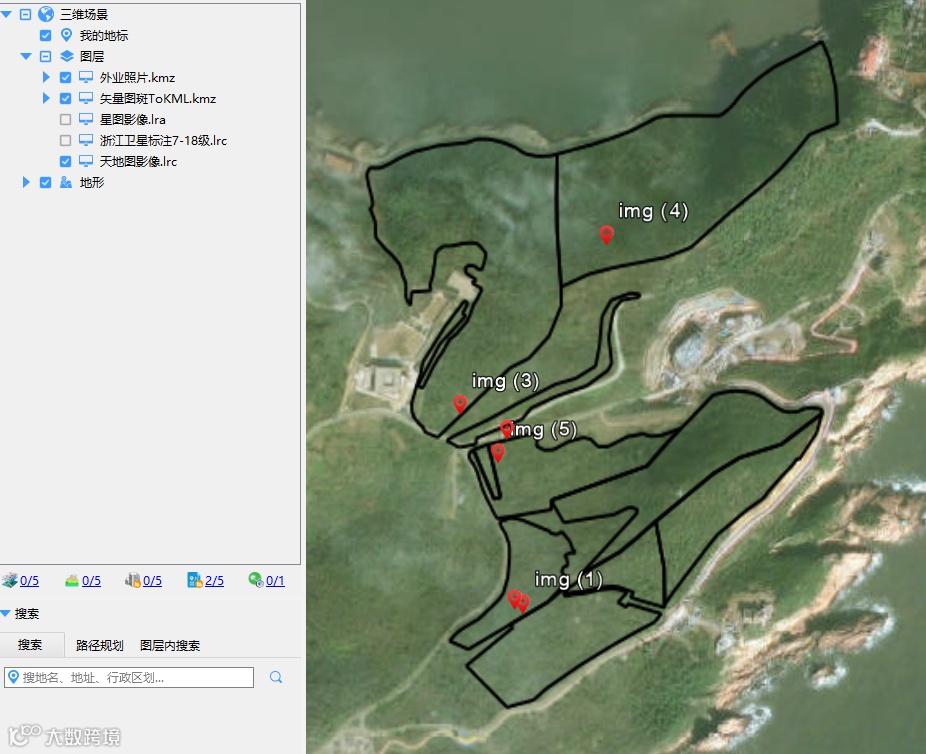

最终实现的效果如下，照片显示在对应的小班内。

二、在ArcMap中使用地理标记图片转点工具链接本地照片

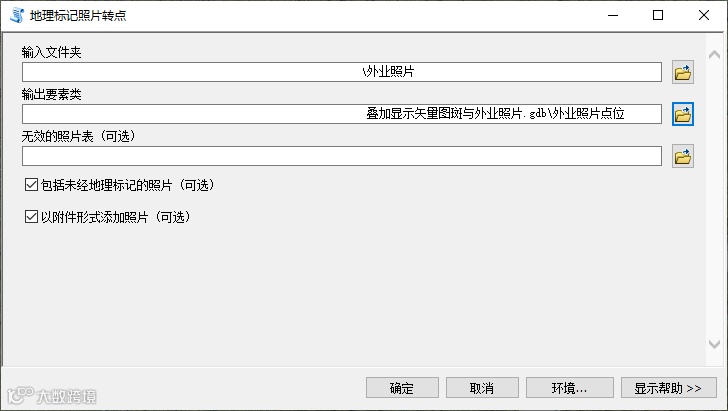

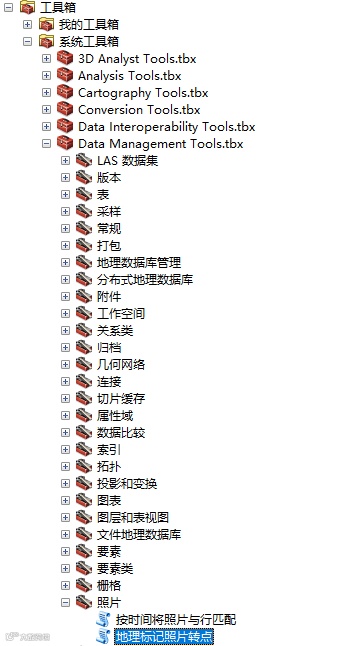

工具路径为Data Management Tools.tbx--照片--地理标记照片转点

参数	说明	数据类型
输入文件夹	照片文件所在的文件夹。此文件夹是递归扫描照片文件得到的；基础等级文件夹以及任何子文件夹中的所有照片都将被添加到输出中。	Folder
输出要素类	输出点要素类。	Feature Class
无效的照片表（可选）	可选的输出表，将列出输入文件夹中所有包含无效 Exif 元数据或空 GPS 坐标的照片文件。如果未指定路径，则不会创建此表。	Table
包含未经地理标记的照片（可选）	指定是应将所有照片文件都作为记录添加到输出要素类中，还是仅将那些包含有效GPS坐标的照片文件添加到输出要素类中。 -ALL_PHOTOS — 所有照片文件都将被作为记录添加到输出要素类中。如果某个照片文件不包含 GPS 坐标信息，则其将以具有空几何的记录形式进行添加。这是默认设置。 -ONLY_GEOTAGGED — 仅包含有效 GPS 坐标信息的照片文件在输出要素类中会有记录。	Boolean
以附件形式添加照片（可选）	指定照片文件是否作为地理数据库附件添加到输出要素类中。许可：添加附件时，至少需要一个 ArcGIS Desktop Standard 许可，并且输出要素类必须处于10或更高版本的地理数据库中。 -ADD_ATTACHMENTS — 照片文件将作为地理数据库附件添加到输出要素类中。地理数据库附件被内部复制到地理数据库中。这是默认设置。 -NO_ATTACHMENTS — 照片文件不会作为地理数据库附件添加到输出要素类中。	Boolean

输出的点要素将具有下面属性字段：

字段	说明
Path	用于生成点的照片文件的完整路径
Name	照片文件的名称缩写
DateTime	照片文件的原始拍摄日期和时间
Direction	拍摄照片时设备所指的方向。取值范围介于 0 到 359.99 之间，其中 0 表示北，90 表示东。
