大家平时经常遇到，我们做工程土方计算的时候，需要一个范围线，才能进行计算，但是我们外业打完点回来之后，还需要手动去绘制这个范围线。虽然网上有很多小工具，提供了生成范围线的功能，但是有的小伙伴并不知道怎么去加载这些小工具。
今天，我要告诉大家，其实在CASS里，有一个隐藏的功能，他不在菜单里，但是他可以用来生成范围线，并且可以同时生成岛状区域的范围线。
第一步：启动命令
在CASS命令行直接输入 GENCONCAVEENVELOPE，回车执行命令。
第二步：选择高程点
根据提示选择（2）直接选择高程点或控制点，然后在图面上框选需要生成范围线的高程点。建议提前通过菜单“绘图处理→展高程点”将外业测点展绘到图中。
第三步：设置过滤参数
输入过滤距离参数，默认值为20。此参数控制范围线的平滑度。
值越大：生成的范围线节点越少，边界更平缓；
值越小：节点越多，范围线更贴合实际地形细节。
若无特殊需求，建议保持默认值20以平衡精度和效率。

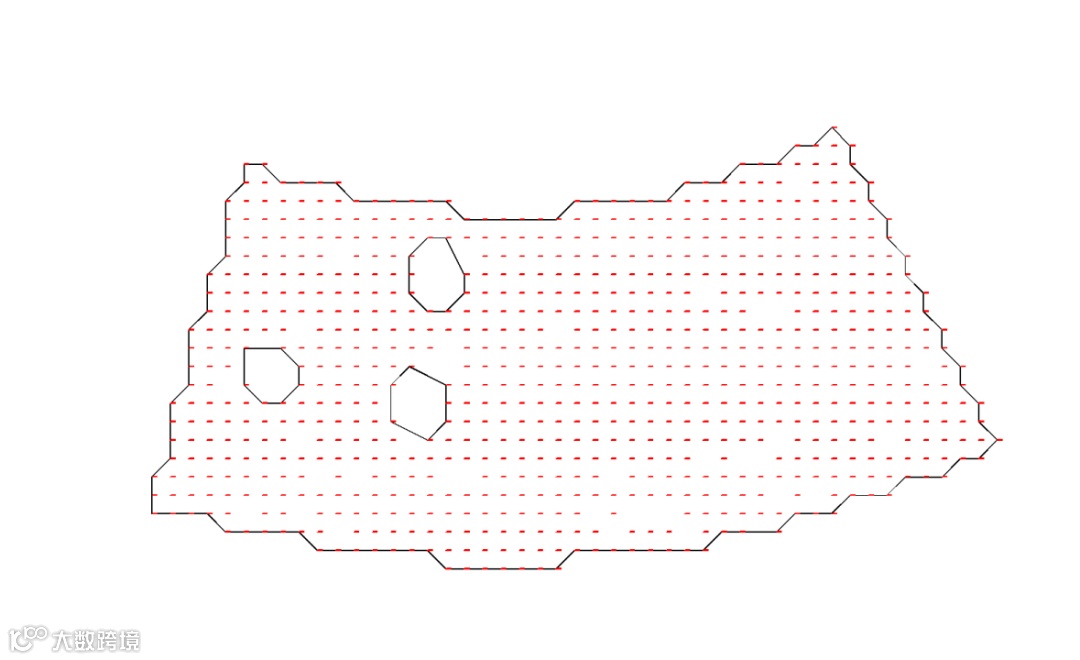

图：阈值12的结果，会将中间的空洞也生成范围线

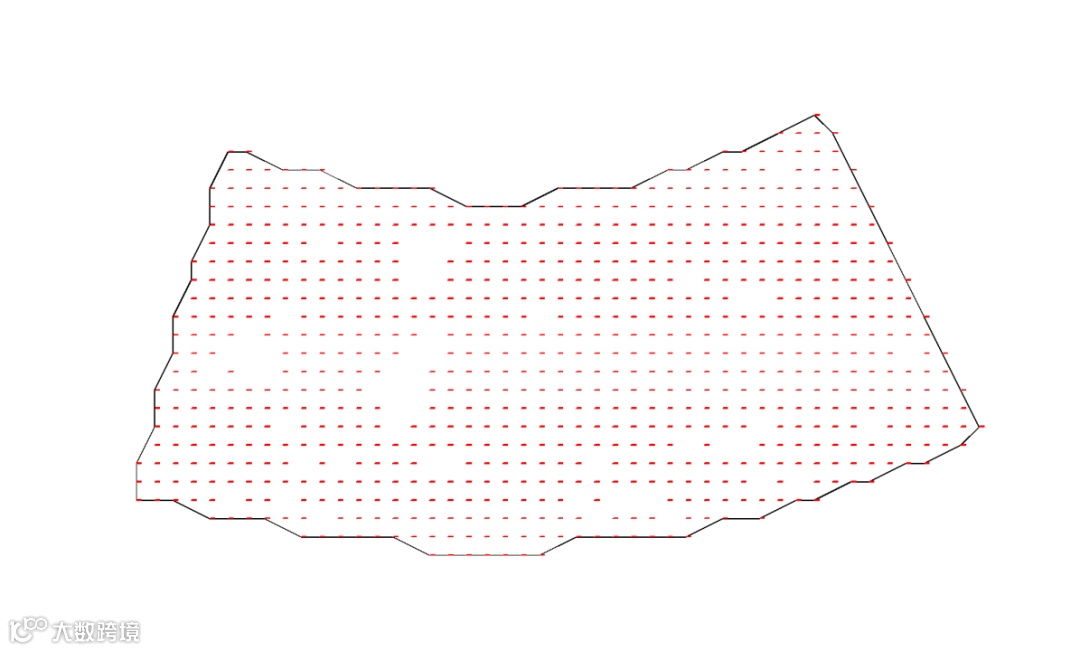

图：阈值20的结果
第四步：生成范围线
完成参数设置后，CASS会自动生成主范围线及岛状区域的范围线（如存在洼地或独立地形）。生成的
