随着实景三维中国、智慧城市等建设的持续推进，倾斜摄影与机载 LiDAR 技术已在城市规划、文物保护、地质灾害监测等多个领域得到广泛应用。然而，高压线塔因具有高度高、结构复杂的特点，且电力线纹理单一，仅依靠倾斜摄影技术建模时，易出现顶部空洞、纹理映射错位等问题；而单纯采用机载 LiDAR 技术建模，又存在中下部分纹理表达不清晰的短板。为此，霍福广、黄延庆、由博、丁祖善四位作者在《机载 LiDAR 融合倾斜摄影在高压线塔三维建模中的应用》一文中，聚焦这一技术痛点展开研究，旨在通过融合两种技术的优势，构建出高精度、高完整性的高压线塔实景三维模型。下面，跟随小助手我们一同深入学习下。
一、硬件软件
大疆Phantom 4 RTK
DJI M300RTK+L1
中海达 RTK
大疆智图
二、核心研究内容
1.建模技术原理
无人机倾斜摄影测量：通过多视角影像、POS 数据及像控点，经空中三角测量、密集匹配等步骤，构建含真实纹理的三维模型，优势是能获取地物侧面结构与纹理信息。
机载LiDAR三维重建：利用激光扫描获取点云数据，经预处理、拼接、坐标转换等，结合软件构建实景模型，优势是点位精度高、能精准捕捉空间三维信息。
联合建模流程：先通过公共控制点实现两种数据的坐标系统一，再经点云粗配准、ICP 配准完成数据融合，最终进行三角网构建与建模。
2.实验设计与数据获取
研究区域：苏北某乡镇复杂测区（含公路、建筑物、树木遮挡等，符合高压线塔建模常规场景）。
数据采集：采用大疆 Phantom 4 RTK 无人机获取 951 张航测影像，DJI M300RTK+L1 激光雷达系统获取 16.7 百万个点云数据；布设 10 个像控点，用中海达 RTK 测量坐标（CGCS2000 坐标系）。
3.模型精度与效果分析
单一倾斜摄影建模：X/Y 方向中误差分别为 ±1.31cm、±1.28cm，高程中误差 ±4.22cm，平面精度达标，但高压线塔模型存在细节裂隙、顶部空洞，电力线未能成功重建。

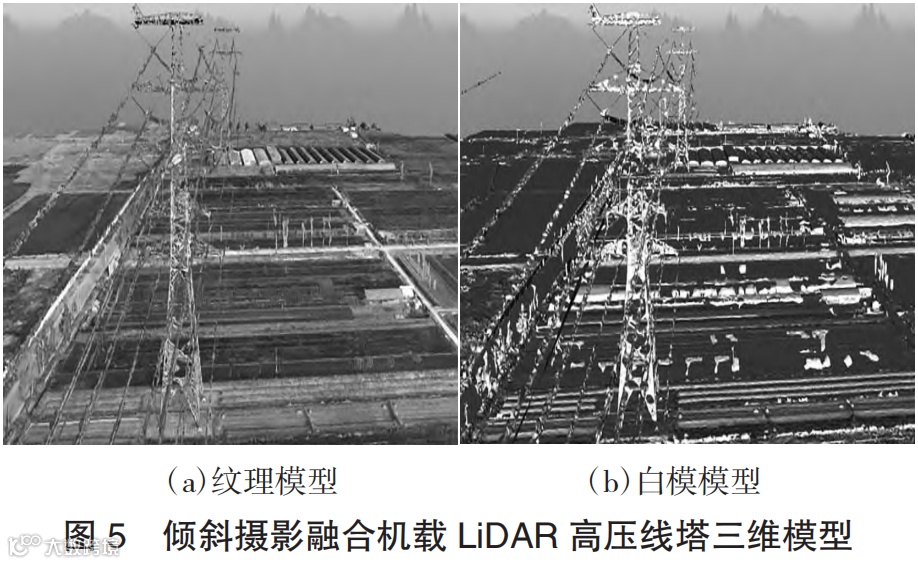

融合技术建模：X/Y 方向中误差分别为 ±1.51cm、±1.19cm，高程中误差 ±2.89cm，点位精度优于单一倾斜摄影；模型完整性好，顶部结构纹理精细，下部纹理清晰，弥补了两种技术的单独缺陷。
三、研究结论
融合机载 LiDAR 与倾斜摄影的建模方法，点位精度更高，高程误差显著降低，能满足高压线塔高精度建模需求。
联合模型在结构完整性与纹理表达上优势突出，有效解决了单一技术建模的短板。
该方法为高压线塔实景三维建模提供了行之有效的技术方案，可支撑电力线塔巡检等实际应用。
