地形图是工程建设、规划设计及施工的核心依据，但传统测绘方法（以全站仪、GPS-RTK 为主）存在外业工作时间长、复杂地形数据采集困难等问题；单独使用正射影像（缺乏高程数据、边界识别难）或激光点云（地物边界描述模糊、易误判）也各有短板。楼国华，陈哲慜在文章《正射影像与激光点云融合的大比例尺地形图测绘方法研究》中提出将二者融合，充分发挥正射影像纹理丰富与激光点云精度高的优势，为大比例尺地形图测绘提供更优方案。下面跟随小助手一同学习。
一、核心理论与融合方式
数据特征：激光点云以空间离散坐标形式存在，含三维空间坐标信息；无人机正射影像为栅格数据，含二维平面坐标与丰富光谱纹理。
融合原理：本质是三维与二维坐标系的变换，需通过数学模型建立空间变换关系，使两类数据处于统一坐标系，再经粗略配准、同名点索引等实现融合。
融合方式：本文采用以正射影像为基础，将激光点云通过数学空间变换配准的方式，因野外采集数据已为真彩色激光点云，该方式更具实际意义。

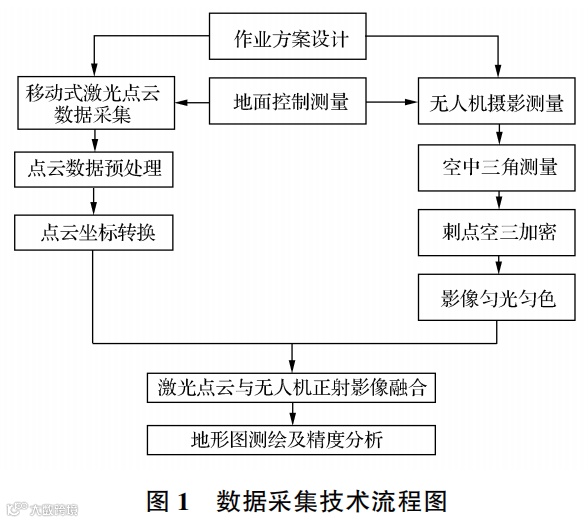

二、技术路线与实施过程
测区概况：选择浙江省某乡镇（面积 120hm²，含 5 个自然村），目标绘制 1∶500 地形图。
数据采集：无人机摄影测量：搭载五镜头相机，以 “井” 字形航线采集影像，经空中三角测量、像控点刺点加密等生成正射影像。
激光点云采集：使用 Geo-SLAM 手持式三维激光扫描仪，规划扫描路线采集数据，经预处理（配准、抽稀、降噪等）得到完整点云数据。
数据融合：将两类数据分割为网格，通过坐标变换实现二维平面配准融合，再经反投影处理，形成兼具三维空间坐标与丰富纹理的融合数据。
地形图绘制：将融合数据导入 CASS3D 软件，先绘制线状地物，再确认人工建造物边界，最后通过点云滤波生成高程点与三角网，绘制等高线。
三、研究结果与结论

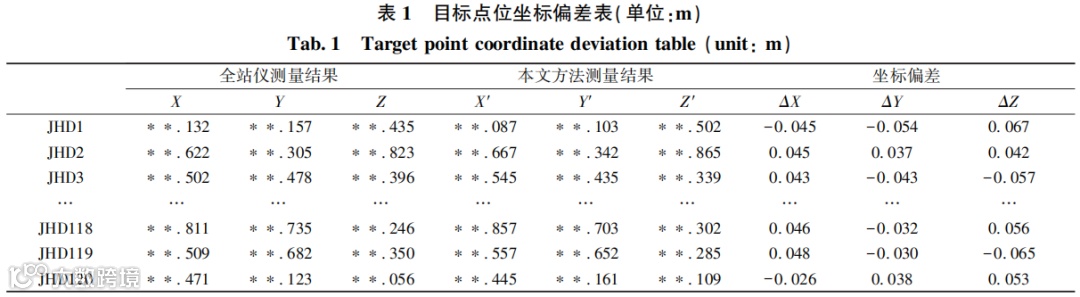

精度验证：选取 120 个特征点，与全站仪测量结果对比，融合方法的平面中误差为 0.057m，满足《城市测量规范》中 1∶500 地形图（平地、丘陵地平面中误差≤0.2m，高程中误差符合对应要求）的精度标准。
应用效果：融合数据能清晰呈现测区空间位置、细节尺寸、纹理颜色等特征，提升地物识别准确性与地形立体感，减少人工误差。
核心结论：该融合方法较传统测绘效率优势显著，成果精度达标，不仅解决了单一数据测绘的短板，还为大比例尺地形图测绘模式的革新提供了重要参考，适用于工程测量、土木规划等领域。
