蜂窝结构

蜂窝式航天器

蜂窝的结构给航天器设计师们很大启示，他们在研制时，采用了蜂窝结构:先用金属制造成蜂窝，然后再用两块金属板把它夹起来就成了蜂窝结构。这种蜂窝结构强度很高，重量又很轻，还有益于隔音和隔热。因此，当前的航天飞机、人造卫星、宇宙飞船在内部大量采用蜂窝结构，卫星的外壳也几乎全部是蜂窝结构。因此，这些航天器又统称为蜂窝式航天器。

蜂窝夹层结构

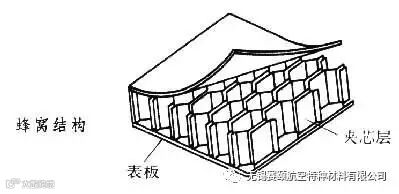

这种结构的夹芯层是由金属材料、玻璃纤维或复合材料制成的一系列六边形，四边形及其他形状的孔格，在夹芯层的上下两面再胶接(或钎焊)上较薄的表板。早期使用的轻质巴萨木夹层不耐潮，抗腐性差,不耐火,人们遂把注意力转向金属蜂窝夹层。1945年试制成最早的蜂窝夹层结构。蜂窝结构比其他夹层结构具有更高的强度和刚度,与铆接结构相比,结构效率可提高15%~30%。夹层的蜂窝孔格大小、高矮及其构成格子的薄片厚度等决定表板局部屈曲、孔格壁板屈曲的临界应力及夹层结构的保温性能。这些尺寸的选择，一般要保证能够承受一定的屈曲载荷的前途下具有一定的保温性能。蜂窝结构的受力分析与一般夹层结构相同。在航空航天工业中,蜂窝结构常被用于制作各种壁板,用于翼面、舱面、舱盖、地板、发动机护罩、尾喷管、消音板、隔热板、卫星星体外壳、刚性太阳电池翼、抛物面天线、火箭推进剂贮箱箱底等。

应用

美国B-2隐形轰炸机的机体元件,多采用三明治结构,即在两块高强度薄板间,胶合密度甚低的蜂巢层,使机体强度增高、质量减轻。发动机的喷嘴是深置於机翼之内,呈蜂巢状,使雷达波只能进、不能出。
