配电网工程典型设计5—电线杆里的“钢铁卫士”—配网钢管杆
配电网典型设计是实现标准化、规范化建设的关键，我司华越DEP-7000配网设计全过程数字平台，深度融合了国家及行业典型设计方案和标准模型，能够帮助设计师快速输出标准方案，从源头保障优质和高效的配电网建设。下面，让我们一起来了解典设中关于钢管杆的小知识吧！
Part.1
认识配网中的钢管杆：不只是根 "铁杆子"

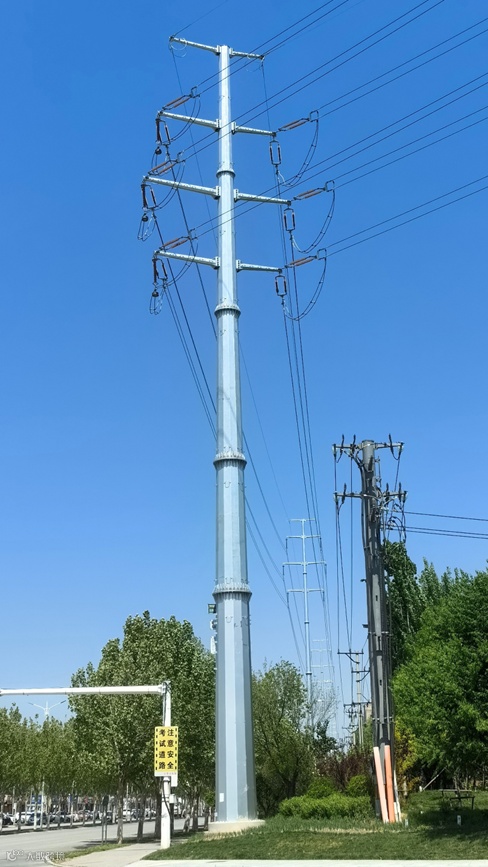

在城市街角、公路沿线的配电线路中，常常能看到一类线条流畅的金属杆塔，这就是钢管杆。它并非简单的空心钢管，而是以优质碳素结构钢或低合金高强度结构钢为原料，经热轧、冷轧等工艺加工，再通过防腐处理制成的专业电力支撑结构。

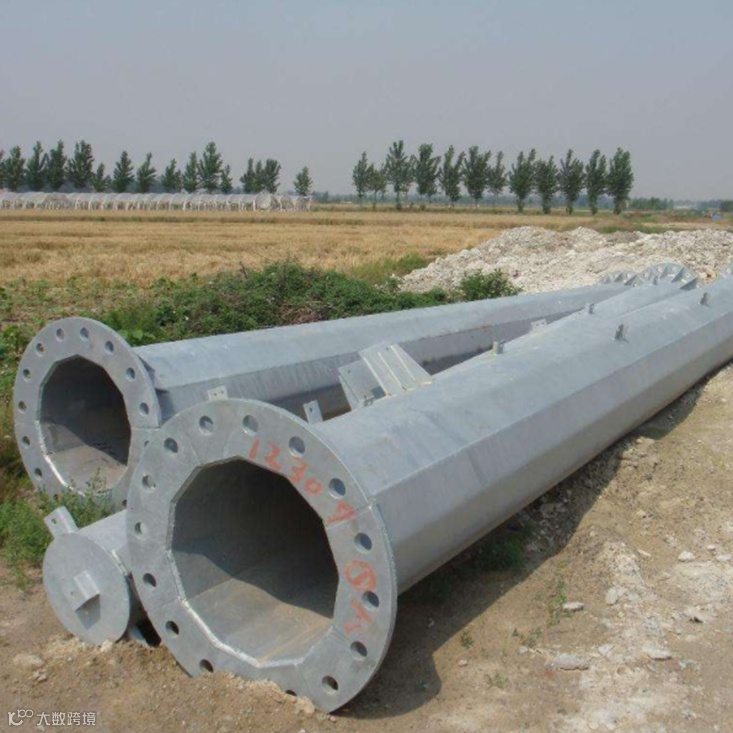

与我们熟悉的水泥杆不同，配网钢管杆多采用拔稍多边形设计，杆段间通过法兰连接，既保证强度又便于安装。在 10 千伏配网中，它主要承担导线支撑、设备固定等核心任务，从变电站出线到小区供电的 "最后一公里"，都能见到它的身影。
Part.2
凭什么成为配网新宠？六大核心优势解析
2.1. 占地小，适配拥挤城区
钢管杆最大的优势是 "省空间"。传统水泥转角杆需设置多根拉线，占地面积大，而钢管杆可实现无拉线设计，基础直径通常不超过 2 米。例如在呼和浩特盛乐经济园区的配网工程中，正是依靠这一特点，成功在管线密集的绿化带中铺设线路，避免了管线冲突和大量占地清赔。
2.2. 强度高，能扛 "重活累活"
优质钢材赋予了钢管杆超强承载力，16 米的钢管杆就能支撑三回路甚至四回路线路，而同样功能的水泥杆需要 18 米才能实现。面对 27m/s 的强风、10mm 的覆冰等恶劣条件，它依然能保持稳定，特别适合大截面绝缘导线的架设需求。
2.3. 安装快，缩短施工周期
钢管杆无需现场浇筑，出厂时已完成主要加工，现场只需通过法兰拼接后吊装。采用固定式人字抱杆，18 米以下的钢管杆几小时就能完成组立，相比水泥杆大大减少了施工时间。在负荷紧急增长的区域，这种快速部署能力能迅速解决用电瓶颈。
2.4. 寿命长，维护成本极低
经过镀锌等防腐处理后，钢管杆在潮湿、盐雾环境中也不易锈蚀，正常使用情况下寿命可达 30 年以上。运维时只需定期检查镀锌层和焊缝，无需频繁维修更换，长期综合成本远低于水泥杆。
2.5. 颜值高，融入城市景观
光滑的表面和流畅的线条让钢管杆兼具实用性与美观性，在市政工程中，它作为路灯杆、景观灯杆使用时，能与城市环境自然融合，避免了传统水泥杆的笨重感。
2.6. 灵活性，适配多种场景
从 13 米的单回路直线杆到 22 米的跨越杆，钢管杆有多种规格可选。基础形式也可灵活调整，台阶式、钻孔灌注桩、预制桩等多种基础类型，能适配从粉质粘土到软弱地基的不同地质条件。
Part.3
科学选型与施工：这些细节决定成败
3.1. 杆型选择有讲究
按回路选：单回路可选 13 米钢管杆，双回路需 13-16 米，三回路及以上至少 16 米；
按环境选：跨越路段优先用 19-22 米直线钢管杆，转角处选用耐张钢管杆；
按荷载选：大截面导线（如 240mm²）需匹配更高强度的杆型，避免过载风险。
3.2. 施工关键控制点
基础处理：管线密集区优先用钻孔灌注桩基础，确保不影响周边设施，地基深度偏差需控制在 + 100mm、-50mm 以内；
吊装规范：吊点需避开薄弱部位，分段连接时上下段合缝线要对齐，螺栓统一由下向上穿；
接地保障：接地电阻必须小于 10Ω，接地点要定期检查防腐蚀情况，避免安全隐患。
Part.4
未来可期：配网中的 "钢铁力量"
随着城市负荷持续增长和线路廊道日益紧张，钢管杆的应用场景越来越广。在同塔多回线路、城市核心区配网改造、工业园区供电等领域，它正逐步替代传统水泥杆和铁塔。从解决厂区的负荷增长难题，到支撑城市配网的升级改造，钢管杆这位 "钢铁卫士"，正在为我们的可靠用电保驾护航。
