【同华电堂】配电网工程典型设计专题—线路的“钢铁臂膀”

1.1. 什么是横担？

横担是安装在电线杆或铁塔上，用于支撑和固定导线、绝缘子及其他电力金具的横向结构件。

其核心作用包括：

支撑导线：承受导线、绝缘子等器具的重力及风、冰等自然荷载；

保持相间距离：确保各相导线之间保持足够的安全距离，防止短路；

固定绝缘子：为绝缘子提供可靠的安装基础。

1.2. 铁质横担

在多种材质的横担（如铁质、木质、复合材料）中，铁质横担是目前配电网中应用最广泛的类型，主要优势包括：

强度高、承载力强：能承受导线张力及恶劣气候带来的额外负荷；

坚固耐用：通过热镀锌防腐处理，有效防锈，寿命长；

成本效益高：钢材资源丰富，制造工艺成熟，综合经济性好；

连接可靠、安装方便：可通过螺栓、抱箍等标准件与杆塔牢固连接。

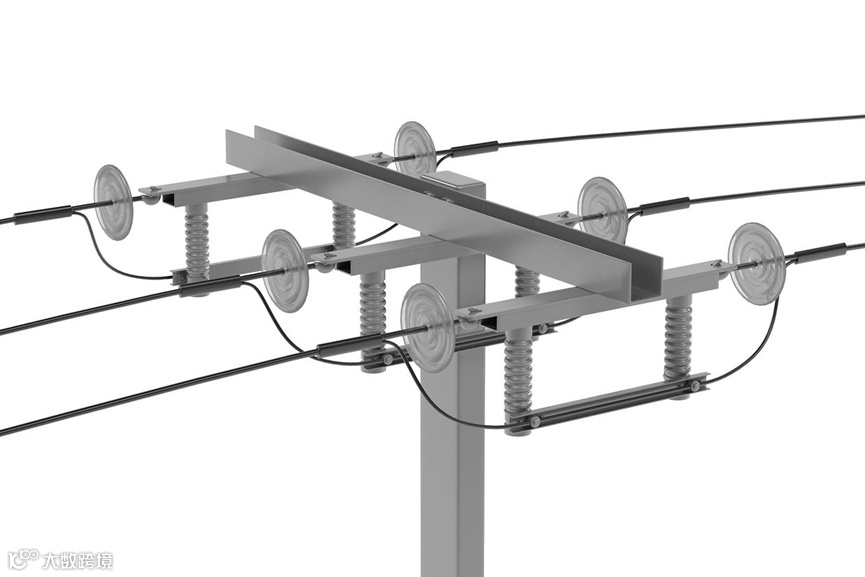

图 横担示意图

1.3. 铁质横担的常规分类

按受力情况分为：

直线型横担：主要承受导线的垂直荷载；

耐张型/终端型横担：除垂直荷载外，还承受导线的水平拉力。

按安装形式分为：

单横担、双横担及带斜撑的加强结构等。

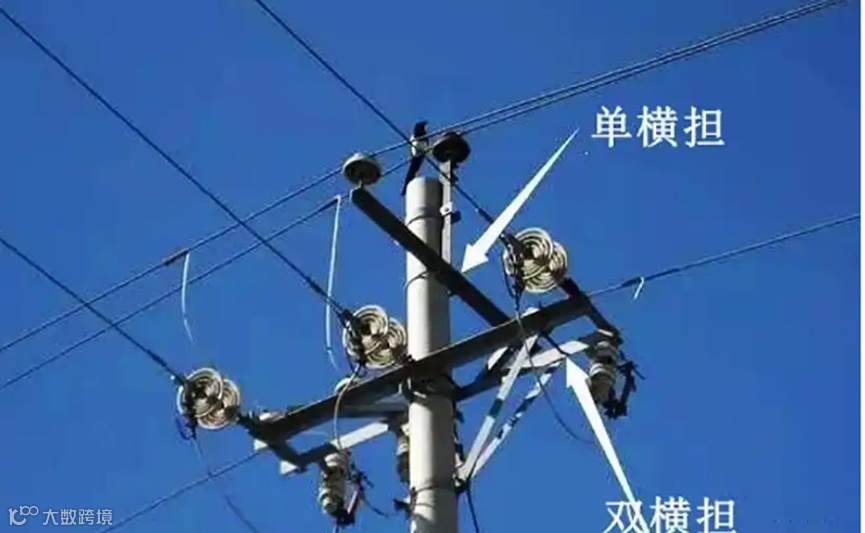

图 单横担和双横担示意图

国网新疆电力有限公司在《配电网工程典型设计和标准物料（2024版）》（新电配网〔2024〕682号）中对铁质横担提出了更具体、更严格的技术要求，充分考虑了新疆地区独特的地理与气候条件。

2.1. 材料与结构型式

2.1.1.典型设计与材质要求

水泥单杆的铁质横担采用Q355钢、L型角钢组合结构；

钢管杆的固定横担采用Q355钢、箱型结构；

特别关注：设计选用时必须根据各地区钢结构工作温度确定钢材质量等级，且不应低于B级。这一点对于高寒地区尤为重要，可有效防止低温脆性断裂。

2.1.2.结构与档距、转角的匹配

注：耐张钢管杆的固定横担适用于单、双回路耐张转角，其横担型式与耐张转角水泥单杆相同。

2.2. 铁质横担的常规分类

防腐措施：所有横担及铁附件均采用热浸镀锌；

镀锌层标准：镀锌层厚度最小值70 μm、最小平均值86 μm，高于一般要求，以适应恶劣环境；

重腐蚀环境：宜采取增加镀锌层厚度或其他增强防腐措施。

2.3. 分类与命名规则

典型设计中对横担的分类和命名进行了统一规范，旨在实现"安全、经济、美观，方便加工、施工和运行"。

2.3.1.分类原则

(一) 横担使用档距和垂直档距。横担的使用档距是指使用该横担的电杆与相邻电杆的实际最大间距；横担的垂直档距是指使用该横担的电杆的垂直档距。

(二) 导线截面。在上述基础上,单回直线水泥单杆横担的规格按150-240mm导线规格进行考虑，耐张转角杆、双回线及以上直线水泥单杆横担均按240mm导线规格考虑。

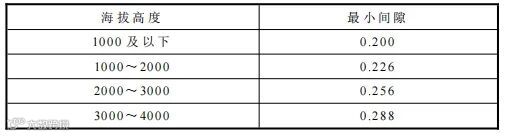

(三) 海拔。根据Q/GDW 13001-2014《高海拔外绝缘配置技术规范》的相关规定以及典型设计对绝缘子及绝缘子串的选型，10kV绝缘导线、裸导线与杆塔构件、拉线之间的最小距离均按下图选取。

2.3.2.命名

示例：

“HD1-17/8008”表示长度为1.7m，角钢规格为∠80mmx8mm直线单角钢横担。

“HDS-10/9006”表示长度为1m，钢材厚度为6mm，90°转角的钢管杆耐张转角横担。

本专题目标：[本系列旨在系统性地解读与普及配电网工程各环节的典型设计标准、技术要点与创新应用。通过拆解架空、电缆、站房、户表等四大核心模块，为配电网领域的规划、设计、施工及管理人员提供一套结构完整、内容翔实的参考指南，共同提升工程设计的规范化与智能化水平。]
