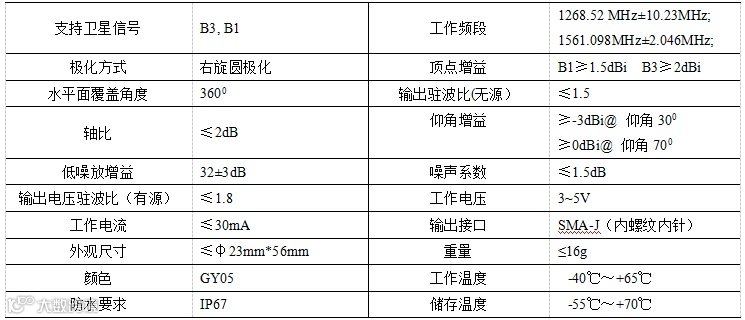

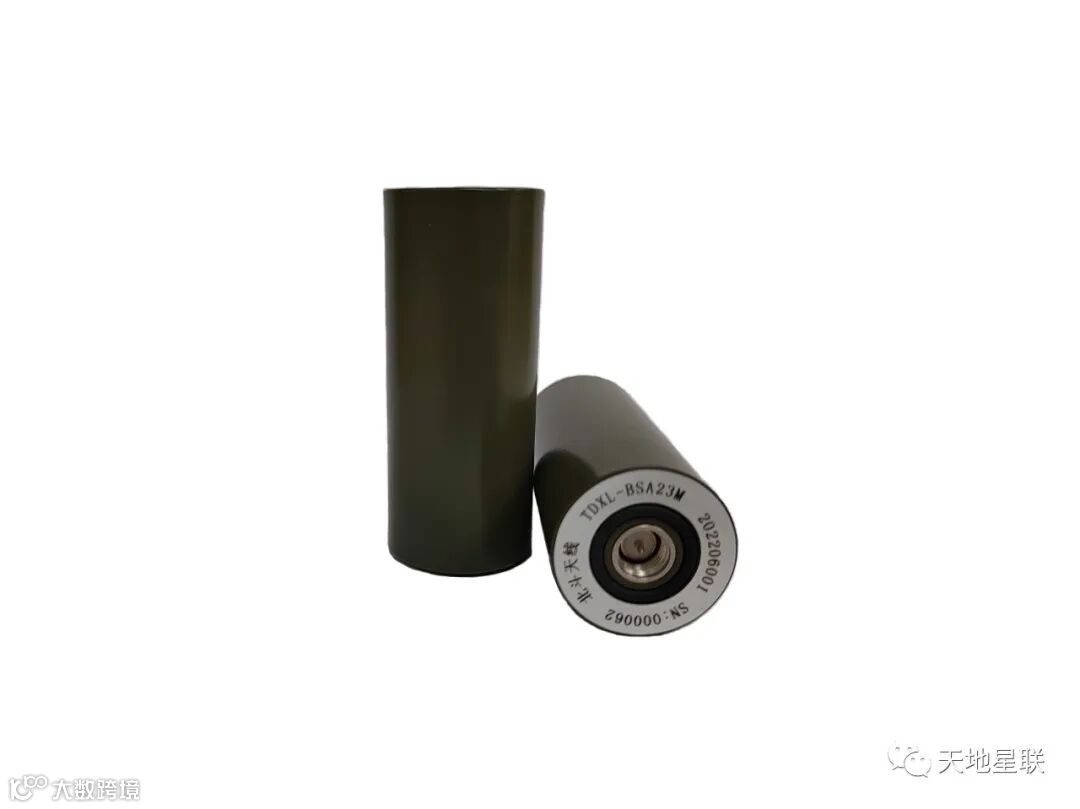

说明：1、密封圈需要与天线支撑平面良好压合，是达到IP67防护等级的首要条件。2、O-ring密封圈内径10.1mm，横截面1.6mm.
1. 产品描述：

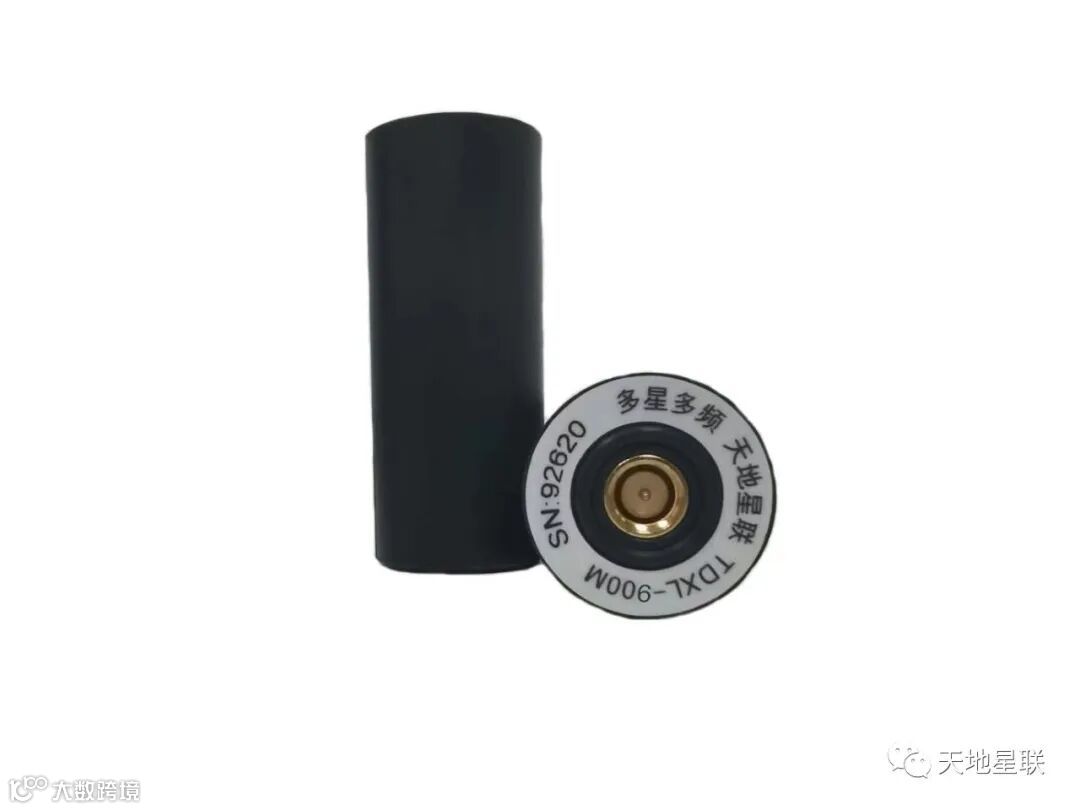

TDXL-900M 是一款全频段有源螺旋天线，采用多臂螺旋技术设计，支持北斗三代、GPS、GLONASS 和 GALILEO 系统的双频段卫星导航信号接收，满足目前多系统兼容和高精度测量的需求，可广泛应用于便携式设备、无人机等高精度导航定位场合。
2. 技术特点：
²采用多臂螺旋技术，保证了右旋圆极化和相位中心性能，降低测量误差的影响；
²天线单元具有增益高、增益滚降小的特点，对低仰角卫星信号接收效果好，确保在 一些遮挡较严重的场合仍能正常收星；
²三防外罩，为天线长期在野外工作提供了保障。
3. 主要技术指标：
支持卫星信号 |
BDS: B1l、B2b、B2a、B3l；GPS: L1、L2、L5;GLONASS:G1、G2;Galileo： E1、E5a、E5b |
||
阻抗匹配 |
50 欧姆 |
工作电压 |
3.0~12V DC |
极化方式 |
右旋圆极化 |
工作电流 |
≤35mA |
最大增益 |
≥2.0 dBi |
低噪放增益 |
34±2dB |
天线轴比 |
≤3dB |
噪声系数 |
≤1.5dB |
水平面覆盖角度 |
360° |
输出驻波比 |
≤2 |
重量 |
≤16g |
带内平坦度 |
±2dB |
尺寸 |
≤φ23mm*55.5mm |
颜色 |
黑色 |
工作温度 |
－40℃～＋80℃ |
湿度 |
95% 不冷凝 |
储存温度 |
－45℃～＋85℃ |
输出接口 |
SMA-J（内螺内针） |

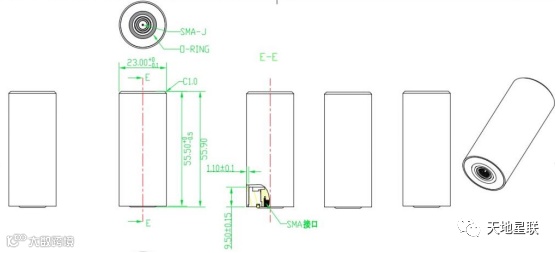

4.天线尺寸

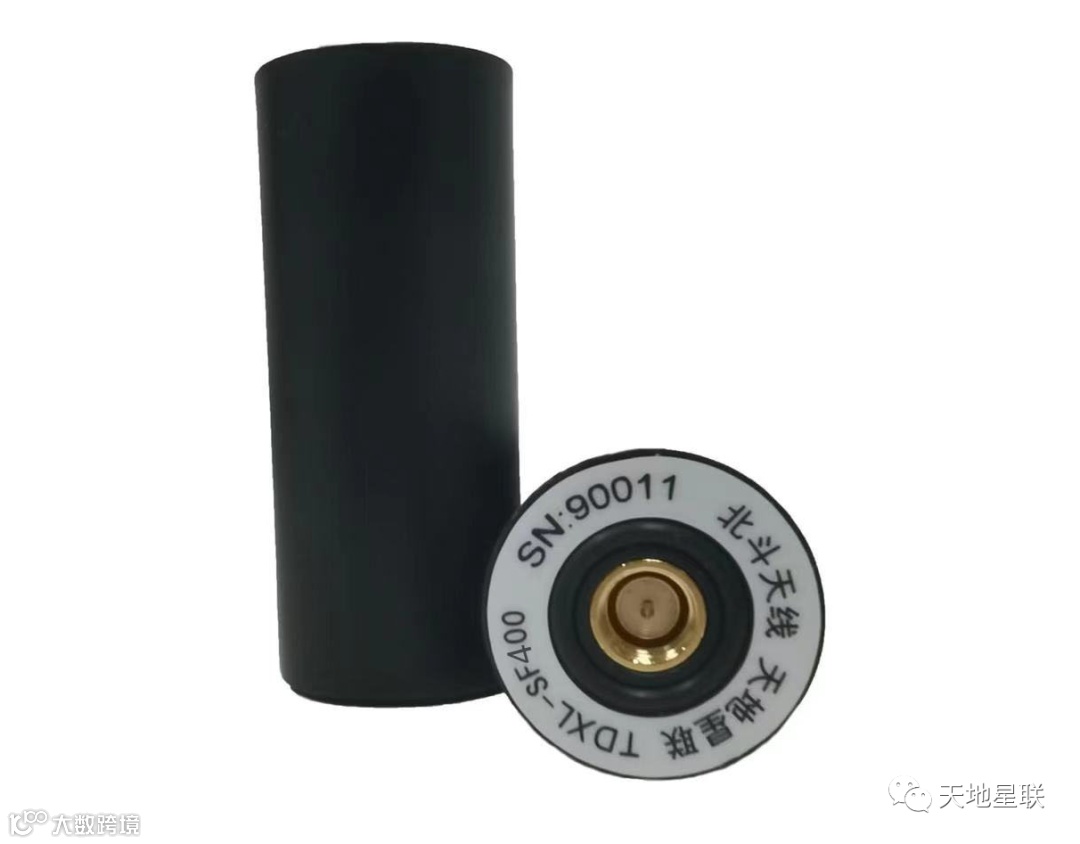

TDXL-SF400 多星单频螺旋天线
1. 产品描述
TDXL-SF400 是一款多星单频有源螺旋天线，采用多臂螺旋技术设计，支持北斗三代、GPS、GLONASS 和 GALILEO 系统的L1 频段卫星导航信号接收，满足目前多系统兼容和高精度测量的需求，可广泛应用于便携式设备、无人机、导航调度等高精度导航定位场合。接受用户定制。
2. 技术特点
²天线采用多臂螺旋技术，保证了右旋圆极化和相位中心性能，降低测量误差的影响；
²天线单元增益高、方向图波束宽，对低仰角卫星信号接收效果好，确保在一些遮挡较严重的场合仍能正常收星；
²体积小，重量轻。
3. 主要技术指标
支持卫星信号 |
BDS: B1l；GPS:L1C；GLONASS:G1OF； Galileo E1 |
||
阻抗匹配 |
50 欧姆 |
工作电压 |
3.0~12V DC |
极化方式 |
右旋圆极化 |
工作电流 |
≤30mA |
增益（天顶） |
≥2.0 dBi |
工作温度 |
－40℃～＋80℃ |
天线轴比 |
≤3dB |
储存温度 |
－45℃～＋85℃ |
水平面覆盖角度 |
360° |
湿度 |
95% 不冷凝 |
低噪放增益 |
34±2dB |
*防护等级 1 |
IP67 |
噪声系数 |
≤1.5 dB |
天线尺寸 |
见附图 |
输出驻波比 |
<1.8:1 |
输出接口 |
SMA |
带内平坦度 |
±2dB |
重量 |
≤16g |

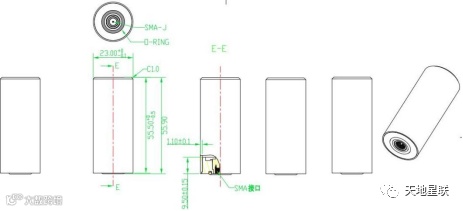

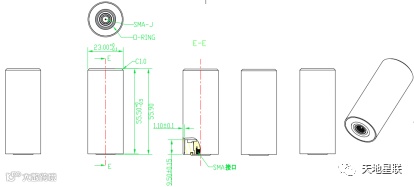

4.产品尺寸
