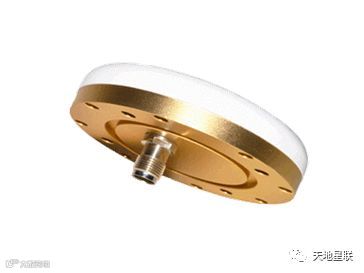

TDXL-GA05是一款集GPS L1\L2 北斗 B1\B2\B3 GLONASS L1\L2双频航空天线，可广泛应用于航空、海洋等场合。该天线采用多馈点设计，内置低噪声放大模块，体积小巧，重量轻。
1. 天线特性
频率范围 （Frequency Range） |
1558~1615MHz 1198~1278MHz |
输入阻抗 （Impedance） |
50Ohm |
极化方式 (Polarization) |
右旋圆极化 (RHCP) |
天线轴比 (Axial Ratio) |
<3dB |
360° |
|
输出驻波 (VSWR) |
≤2 |
天线单元增益 （Gain of Antenna） |
4dBi |
2. 低噪声放大器指标
低噪放增益 (LNA Gain) |
36dB±2dB |
噪声系数 （Noise Figure） |
≤2.0dB |
输出驻波 (VSWR) |
≤1.5 |
输入驻波 （VSWR） |
≤1.5 |
增益平坦度 (Gain Flatness) |
±1dB |
输出P1dB压缩点（Pout at 1dB Gain Compression Point) |
≥0dBm |
工作电压 (LNA Drain Voltage) |
3-15VDC |
工作电流 (LNA Current Consumption) |
≤40mA |
差分传输延迟（delay） |
<5ns |
3.结构特性
体积 (Dimension) |
89 *35 |
射频输出接头(RF output Connector） |
TNC 阴头 |
安装方式（Mounting Method） |
螺丝安装 |
防水等级（Waterproof Grade） |
IP67 |
防震等级(Shockproof Grade) |
IK08 |
4.工作环境
工作温度 （Operating Temp.） |
-40℃～+85℃ |
存储温度 (Storage Temp.) |
-40℃～+85℃ |
