1. 产品描述
TDXL-BLS4002是一款用于北斗B3/B2、B1、S频率卫星信号的接收，以及北斗L频段的信号发射一线通天线，天线单元增益高，方向图波束宽，具有良好的高、低仰角性能；射频电路集成了低噪声放大、功率放大等射频前端电路；特殊工艺的天线材料，使天线具有良好的耐高低温冲击性能，耐腐蚀等性能，可长期在野外工作，广泛应用于舰载、船载、车载等领域。
2. 技术特点
天线部分采用对称设计，降低天线对精度误差的影响，相位中心稳定；
天线单元采用多馈技术，天线单元增益高，方向图波束宽，低仰角信号接收效果好，确保天线在遮挡严重的特殊场合能正常收星；
发射电路功放模块设有功率检测模块，在纯接收模式条件下功放电路处于关闭状态，可有效减小功耗，同时末级功放带有充电保护电路，过压和饱和输入功率下保护功放管不被击穿损伤；
接收电路带有前置腔体滤波，提升整个天线接收抗干扰能力；
天线采用单端口输出，同时供电和传输射频信号，极大的提升系统集成度。
3. 主要技术指标
支持卫星信号 |
BDS： B3、B2、B1、L、S |
||||
输出阻抗 |
50欧姆 |
||||
工作频率 |
B3(1268.52±10.23) MHz |
B2(1207.52±2.046) MHz |
B1(1561.098±2.046) MHz |
L(1615.68±4.08) MHz |
S(2491.75±4.08) MHz |
极化方式 |
RHCP |
RHCP |
RHCP |
LHCP （发射） |
RHCP |
顶点增益 |
≥5dBi |
≥5dBi |
≥5dBi |
≥4.5dBi |
≥5dBi |
仰角增益（200） |
≥-2dBi |
≥-2dBi |
≥-2dBi |
≥-3dBi |
≥-2.5dBi |
水平面覆盖角度 |
360° |
||||
输出驻波比 |
≤2.0 |
||||
LNA指标 |
|||||
增益 |
38±2dB |
||||
噪声系数 |
≤2.0dB |
||||
输出驻波比 |
≤2.0 |
||||
带内平坦度 |
±2dB |
||||
工作电流 |
≤100mA |
||||
PA指标 |
|||||
输入信号功率 |
开启功率：≥ -35dBm 饱和功率：（0dBm~5dBm） |
||||
带内增益及平坦度 |
36±1dB |
||||
输出P-1dB功率 |
饱和输出35dBm（≈3W） |
||||
效率 |
≥35% |
||||
工作电压 |
﹢5V~﹢7V |
||||
工作电流 |
≤2.5A |
||||
机械特性 |
|||||
接头方式 |
TNC-KF(防水) |
||||
安装方式 |
对中杆螺丝 |
||||
尺寸 |
D 130.00±1.0mm H 67.00±1.0mm （见附图） |
||||
≤360g |
|||||
颜色 |
面盖白色，底座黑色 |
||||
工作环境 |
|||||
工作温度 |
-40℃~﹢70℃ |
||||
存储温度 |
-55℃~﹢85℃ |
||||
湿度 |
95%不冷凝 |
||||
4.尺寸图
5. 典型实测参数

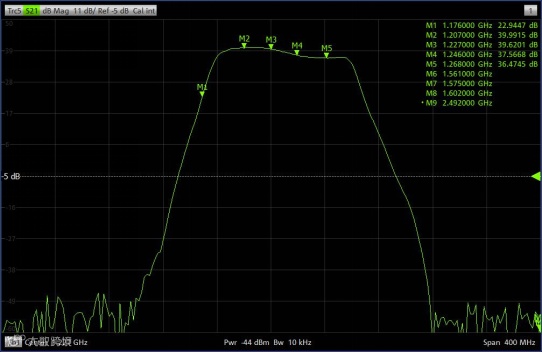

B2/B3有源增益值（dB）

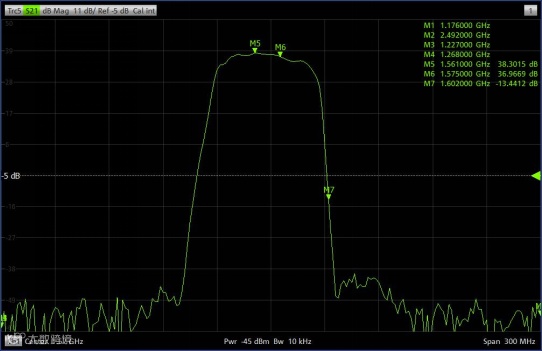

B1有源增益值（dB）

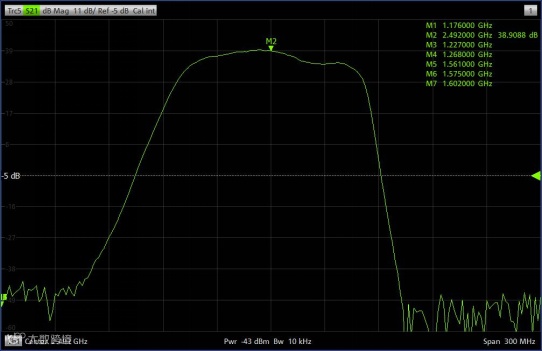

S有源增益值（dB）

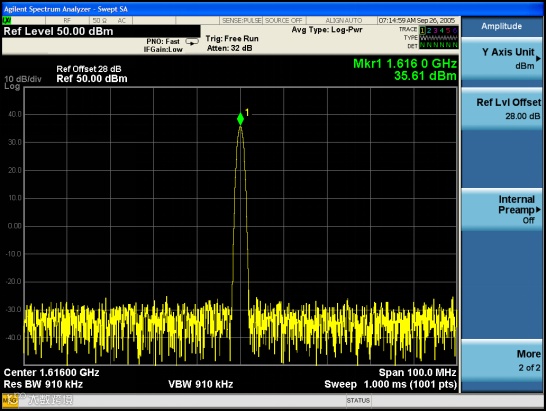

L有源功率最大饱和输出值（dBm）

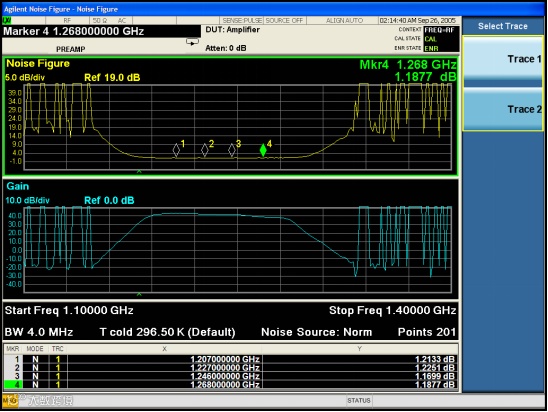

B2/B3有源噪声系数值（dB）

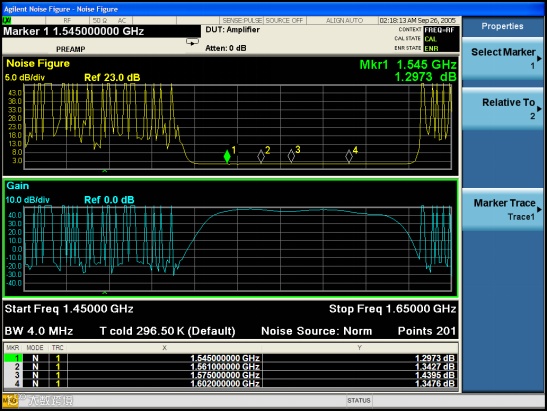

B1有源噪声系数值（dB）

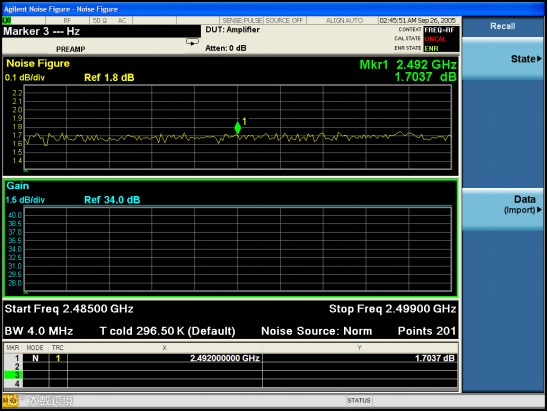

S有源噪声系数值（dB）
