1.产品描述

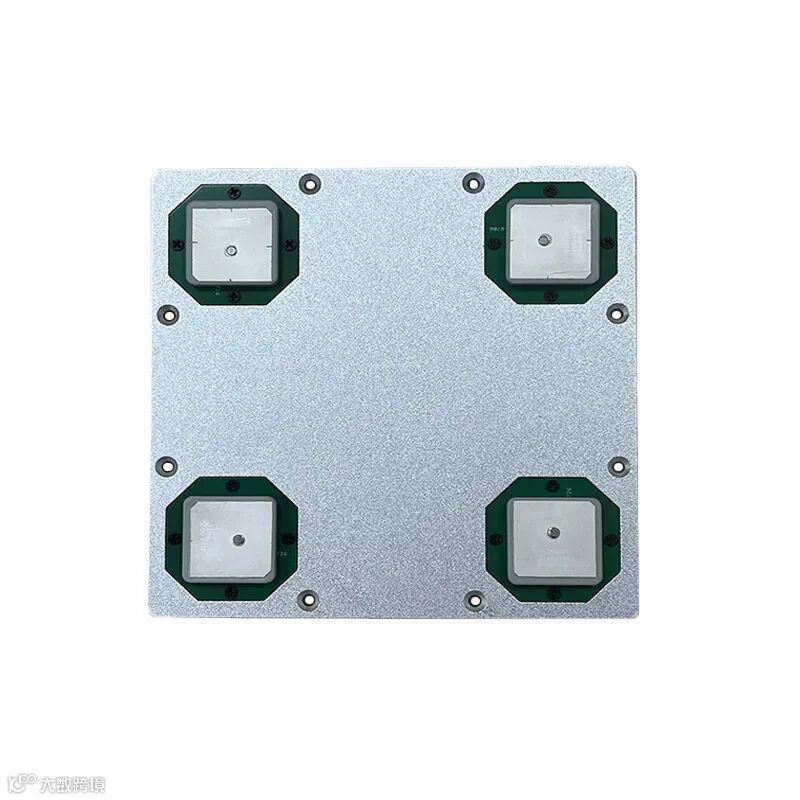

TDXL-KGR0402A是一款用于北斗4B3抗干扰阵列天线，天线阵列整体尺寸小，单元增益高、抗干扰单元一致性好，方向图波束宽、具有良好的高、低仰角性能，良好的抗单干扰和多干扰能力；特殊工艺的天线材料，使天线具有低剖面，能更好地与客户终端产品实现共型；良好的耐高低温冲击、耐腐蚀等性能；可广泛应用于舰载、船载、车载等领域。
2.技术特点
²天线抗干扰单元采用对称设计，各单元增益一致性好；
²有较高的单元端口隔离度；
²良好的圆极化轴比和增益带宽；
²可根据客户需求，灵活定制工作频点尺寸与结构。
天线指标
|
|
工作频率
|
B3 ：1268.52±10.23MHz
|
极化增益
|
≥-3dBi(仰角30°)
≥1dBi(仰角90°)
|
极化方式
|
RHCP
|
法向轴比
|
≤3dB
|
阵元端口隔离度
|
≥15dB
|
阵元幅度一致性
|
±0.5dBi
|
输出阻抗
|
50Ω
|
输出驻波比
|
≤2.0
|
LNA指标
|
|
有源增益
|
30±1dB
|
噪声系数
|
≤1.5dB
|
带内平坦度
|
≤1dB
|
带内驻波
|
≤1.5
|
带外抑制
|
≥50dB
|
结构特性
|
|
输出接口
|
MCX-J
|

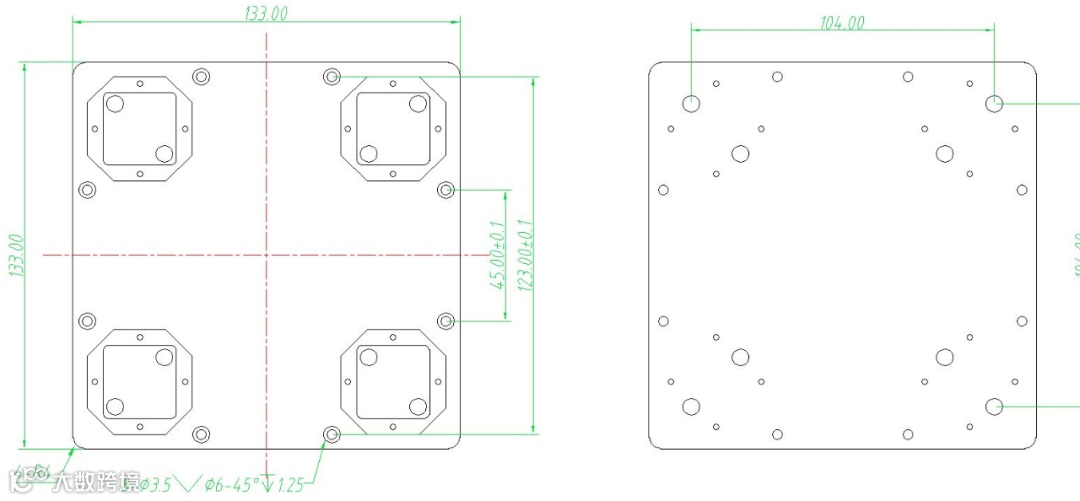

尺寸
|
133*133*9mm
|
重量
|
≤260g
|
工作环境
|
|
工作温度
|
-40℃~+75℃
|
存储温度
|
-45℃~+80℃
|
