1. 产品描述
TDXL-BA1500是一款高精度外置测量型天线，支持二代北斗、GPS、GLONASS和Galileo系统的卫星导航信号接收，天线具备优良的抗多路径效应、稳定的相位中心、定位精度高、低仰角接收效果好等特点，可用于变形监测、无人驾驶基站参考站组网需求、高精度测绘等领域。
2. 技术特点
相位中心精度达到毫米级，相位中心稳定性高，重复性好；
天线低仰角增益高，对低仰角卫星跟踪能力强，保证测量系统可用卫星数目足够；
采用前置滤波设计，有效抑制带外干扰信号，低噪放增益高，可配线缆长度可达30米以上；
独特的防水防尘设计，确保核心部件完全密封，可在户外常年正常工作。
3. 主要技术指标
支持卫星信号 |
BDS:B1、B2、B3； GPS L1、 L2 GNONASS:G1、G2；Galileo E1、E5b |
||
工作频段 |
1197MHz~1278MHz；1559MHz-1605MHz |
||
阻抗匹配 |
50欧姆 |
双频时延差 |
≤5ns |
极化方式 |
右旋圆极化 |
工作电压 |
3.0~16V DC |
最大增益 |
≥5.5 dBi |
工作电流 |
≤45mA |
天线轴比 |
≤3dB |
工作温度 |
－40℃～＋80℃ |
水平面覆盖角度 |
360° |
储存温度 |
－45℃～＋85℃ |
相位中心误差 |
±2mm |
湿度 |
95% 不冷凝 |
低噪放增益 |
40±2dB |
天线尺寸（mm） |
见附图 |
噪声系数 |
≤2.0dB |
输出接口 |
TNC母头 |
输出驻波比 |
≤2.0 |
重量 |
≤260g |
带内平坦度 |
±2dB |
||

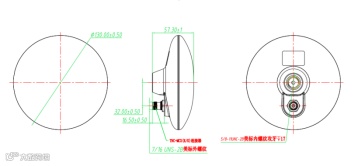

4.尺寸图
