1.产品描述
TDXL-LCA720是一款轻型长条形航空天线，采用轻巧外观设计，体积小，质量轻，适用于对重量有严格要求的领域，如航天航空、航空调度，高精度无人机等领域。
2.技术特点
✧低噪放增益高，可与较长线缆配接;
✧无线无源增益高，体积小、质量轻；
✧外罩采用耐高温的塑料材料，并通过隔热设计保护内部电路；
✧采用整体防水设计，防水等级达到IP67;
✧固定方便，牢靠性高。
3.主要技术指标
支持卫星信号 |
BDS:B1、B2、B3；GPS L1、 L2、；GNONASS:G1、 G2； Galileo:E1、E5b |
||
工作频段 |
1198MHz~1285MHz；1550MHz-1615MHz |
||
阻抗匹配 |
50欧姆 |
双频时延差 |
≤5ns |
极化方式 |
右旋圆极化 |
工作电压 |
3.0~16V DC |
最大增益 |
≥4.0 dBi |
工作电流 |
≤45mA |
天线轴比 |
≤3dB |
工作温度 |
－40℃～＋85℃ |
水平面覆盖角度 |
360° |
储存温度 |
－55℃～＋85℃ |
低噪放增益 |
34±2dB |
湿度 |
95% 不冷凝 |
噪声系数 |
≤2.0dB |
天线尺寸（mm） |
见附图 |
输出驻波比 |
≤2.0 |
输出接口 |
SMA阳头 |
带内平坦度 |
±2dB |
重量 |
≤150g |

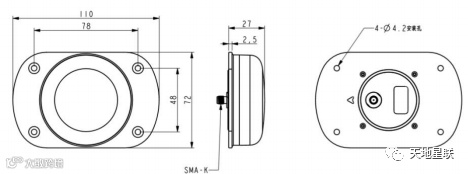

4.尺寸图
