1. 产品描述
TDXL-CA341是一款高精度3D扼流圈天线，采用先进的3D扼流槽设计，具备优良的抗多路径效应，具有稳定的相位中心，定位精度高，低仰角接收效果好等特点，可用于变形监测、无人驾驶基站参考站组网、高精度测绘等领域。
2. 技术特点
1、相位中心精度达到亚毫米级，相位中心稳定性高，重复性好
2、采用扼流槽设计，可对卫星信号的多径效应进行最佳抑制
3、天线低仰角增益高，对低仰角卫星跟踪能力强，保证测量系统可用卫星数目足够
4、低噪放增益高，可配线缆长度可达100米以上
5、独特的防水防尘设计，确保核心部件完全密封，可在户外长年正常工作
3. 主要技术指标
支持卫星信号 |
BDS:B1、B2、B3； GPS L1、 L2、L5 GNONASS:G1、 G2；Galileo E1 、E2、E5a、E5b、E6 L-Band |
||
工作频段 |
1164MHz~1300MHz；1520MHz-1615MHz |
||
阻抗匹配 |
50欧姆 |
双频时延差 |
≤5ns |
极化方式 |
右旋圆极化 |
工作电压 |
3.0~16V DC |
最大增益 |
≥7.0 dBi |
工作电流 |
≤50mA |
天线轴比 |
≤3dB |
水平面覆盖角度 |
360° |
低噪放增益 |
46±2dB |
输出接口 |
TNS阴头 |
带内平坦度 |
±1dB |
重量 |
≤10.0Kg |
噪声系数 |
≤2.0dB |
天线尺寸（mm） |
φ380*304.2mm 见附图 |
带外抑制（±100MHz） |
≥40dB |
湿度 |
95% 不冷凝 |
输出驻波比 |
≤2.0 |
工作温度 |
－40℃～＋80℃ |
相位中心误差 |
±1mm |
储存温度 |
－55℃～＋85℃ |
防静电 |
接触放电4KV，空气放电8KV，各5次不损坏 |
||
防水 |
降水强度（400±50）mm/h正常工作 |
||
盐雾 |
喷雾时间2h，喷雾间隔存放时间22h，循环3次正常工作 |
||
振动 |
在三个相互垂直轴上经受频率为(1~30)Hz，单振幅为0.75mm的冲击试验50min后，结构完好，正常工作，在三个相互垂直轴上经受频率为0.25mm的冲击试验25min后，结构完好，工作正常 |
||
冲击 |
外置天线在经受加速度为300m/s2 持续时间为18ms的冲击试验18次后，结构完好，工作正常 |
||
MTBF |
30000小时 |
||

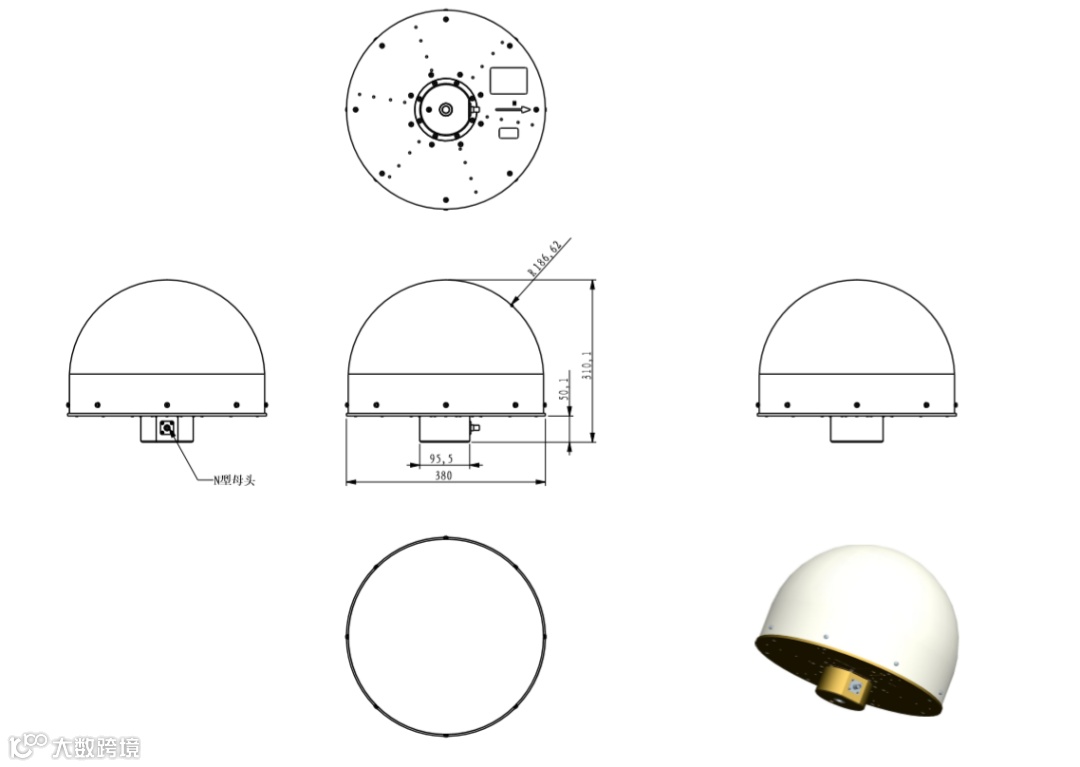

4. 产品尺寸
此款天线可接受定制，欢迎订购！
联系电话：0755-27206351
