2025
TDXL-BLS4003
深圳天地星联通信科技有限公司
01
突破性设计
Breakthrough design
02
全频段高效收发
Full-band high-efficiency
transceiver
03
超强环境适应性
Exceptional environmental
adaptability
04
灵活定制满足需求
Flexible customisation
导语

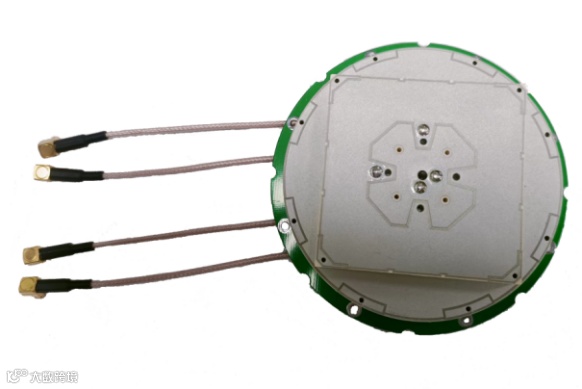

在北斗卫星导航系统广泛应用的当下，一款性能卓越、适配性强的天线，是确保设备稳定接收与发射信号的核心关键。TDXL-BLS4003 北斗短报文组合天线，凭借创新设计与硬核性能，成为舰载、船载、车载、手持设备等领域的理想之选，为各类场景下的北斗通信保驾护航。
1
突破性设计
兼顾小型化与高性能
一体化紧凑设计

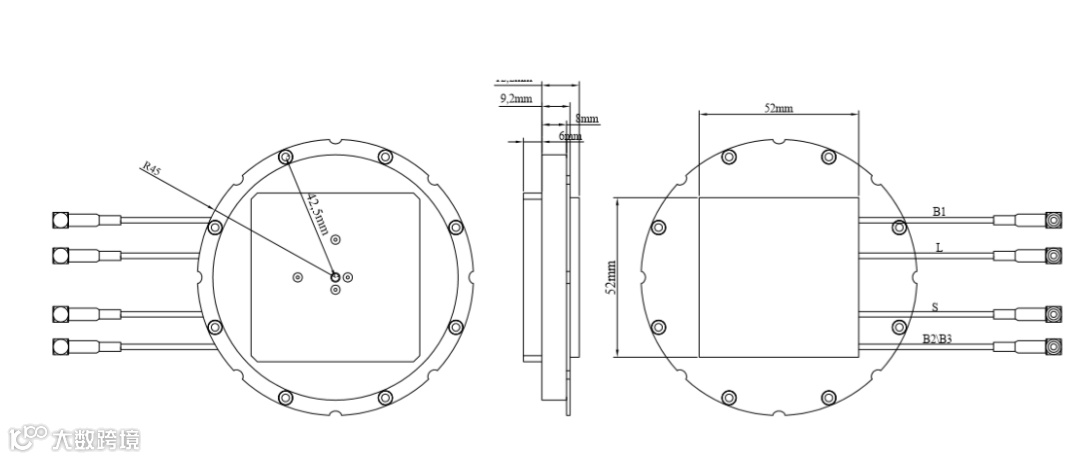

TDXL-BLS4003 采用创新的双叠层一体化设计，在实现天线小型,尺寸≤φ45*18.5mm，重量≤150g的同时，通过加高天线厚度，进一步提升了天线的带宽与增益。
这种 “掌心级” 的小巧身形，使其能轻松嵌入各类空间受限的设备 —— 无论是手持北斗终端的狭小内部腔体，还是车载导航模块的密集组件区域，亦或是舰载、船载设备的紧凑电路布局中，都能实现 “无缝集成”，无需为适配天线而大幅调整设备结构，极大降低了终端厂商的研发与生产成本。打破了 “小型化必然牺牲性能” 的行业瓶颈。
性能强悍
天线单元的双馈技术与多馈式机构，更是其性能突破的关键。
双馈技术让天线具备高增益、宽方向图波束的优势，搭配出色的低仰角信号接收能力，即使在高楼林立、密林遮挡等信号严重受阻的特殊场合，也能保障正常收星，彻底打破环境对通信的限制。
多馈式机构则赋予天线≤3.0 的优异圆极化轴比特性，进一步提升信号收发的稳定性与抗干扰能力，让通信质量更有保障。
此外，天线采用对称设计，有效降低了精度误差对性能的影响，确保相位中心稳定，为高精度定位与通信提供了坚实基础。
2
全频段高效收发
作为一款专业的北斗短报文组合天线，TDXL-BLS4003 全面支持北斗 B2b、B3I、B1I、S 频率卫星信号的接收，以及北斗 L 频段信号的发射，覆盖主流北斗工作频段，满足不同设备在定位、通信等方面的多元需求。
在关键性能指标上，这款天线展现出极强的信号处理能力。各频段驻波比均稳定控制在≤2.0 的优异水平，如 B2b 频段（1207.14±10.23MHz）、B3I 频段（1268.52±2.046MHz）、B1I 频段（1561.098±2.046MHz）等，有效减少信号反射损耗，大幅提升信号传输效率。极化增益表现同样出色，不同仰角下均能保持稳定输出：B2b 与 B1I 频段在仰角 90° 时增益≥3.5dBi，S 频段仰角 90° 时增益更是高达≥4.5dBi，即使在仰角 30° 的低角度场景，各频段增益也能维持在≥-3.0dBi 的水平，确保信号收发的稳定性与高效性。
天线各频段间隔离度≤-15dB，能有效避免不同频段信号相互干扰，保障信号纯净度，让设备在复杂电磁环境下也能实现清晰、稳定的通信。
3
超强环境适应性
从极地科考的设备通信，到远洋船舶的导航联络，再到野外勘探的手持终端信号保障，TDXL-BLS4003 以稳定可靠的性能，为各行业全天候作业保驾护航，成为北斗通信领域当之无愧的 “性能强者”。
复杂环境下的“可靠担当”
在野外作业、海上航行、车载移动等场景中，设备往往面临极端温度、高湿度、腐蚀等恶劣环境的考验，而 TDXL-BLS4003 凭借强悍的环境适应能力，成为复杂环境下的 “可靠担当”。
TDXL-BLS4003工作温度范围覆盖 - 45℃～＋65℃，存储温度更是延伸至 - 55℃～＋70℃，无论是严寒的北方冬季，还是酷热的沙漠地区，天线都能稳定运行，不受极端温度影响。同时，天线具备出色的耐腐蚀性能，可长期在海上高盐雾环境中服役，且能在 95% 不冷凝的高湿度环境下正常工作，轻松应对雨林、沿海等潮湿场景。
4
灵活定制满足需求
TDXL-BLS4003 深知不同领域、不同设备的需求存在差异，因此提供高度灵活的定制服务。
天线输出接口采用 MCX 形式，其接口形式和长度可根据客户具体需求进行定制，完美匹配各类设备的连接要求。无论是车载导航系统、船载通信设备，还是手持北斗终端，都能通过定制化服务，让天线与设备实现无缝对接，充分发挥其性能优势。
从日常的车载定位导航，到海上船舶的通信联络，再到野外作业的手持设备信号保障，TDXL-BLS4003 北斗短报文组合天线以其小巧便携、性能卓越、耐用可靠、灵活定制的优势，成为各领域北斗应用的得力助手。
选择天地星联，就是选择稳定、高效的北斗通信解决方案，为您的设备与业务保驾护航！
