天地星联两款智能 GNSS 天线重磅发布：以高精度技术赋能专业定位场景

均支持 BDS（B1I、B2I、B3I、B1C、B2a）、GPS（L1C/A、L2C、L5）、GLONASS（G1、G2）、Galileo（E1、E5a、E5b、E6）、QZSS（L1C/A、L2C、L5）及 SBAS（L1C/A）六大卫星系统，覆盖全频段卫星信号。通过多系统协同接收，有效提升遮挡环境（如城市楼宇、山区峡谷）下的信号捕获能力，解决单系统定位盲区问题。

• 定位精度：RTK 模式下水平精度达 1.0cm+1ppm、垂直精度 2.0cm+1ppm；D-GNSS 模式 < 1.0m CEP；GNSS 模式 1.0m CEP，满足专业测绘、精准导航等高精度需求。

• 数据更新率：最大值 10Hz，可实时输出位置数据，适配高速移动场景（如无人机飞行、车辆导航）。

• 时间与速度精度：1PPS 时间精度 20ns，GNSS 速度精度 0.05m/s CEP，为同步测量、轨迹追踪提供精准时间与速度基准。

• 高灵敏度：冷启动 - 148dBm、热启动 - 155dBm、重捕获 - 158dBm、跟踪导航 - 165dBm，可捕获微弱卫星信号，提升低仰角（接近地平线）信号接收性能。

• 抗干扰设计：集成低噪放放大器（高增益、噪声系数≤1.5dB）与高带外抑制滤波器，有效抑制电磁干扰；采用多臂多馈零相位中心技术，保证右旋圆极化特性与相位中心稳定性，降低信号相位偏差对定位精度的影响。

• 工作温度：-40℃~+80℃，储存温度 - 45℃~+85℃，可耐受极端高低温环境。

• 湿度：95% 不结冰，适配高湿户外场景（如雨林、沿海地区）。

• 阻抗匹配：50 欧姆，符合行业通用射频接口阻抗标准，确保信号传输匹配性。

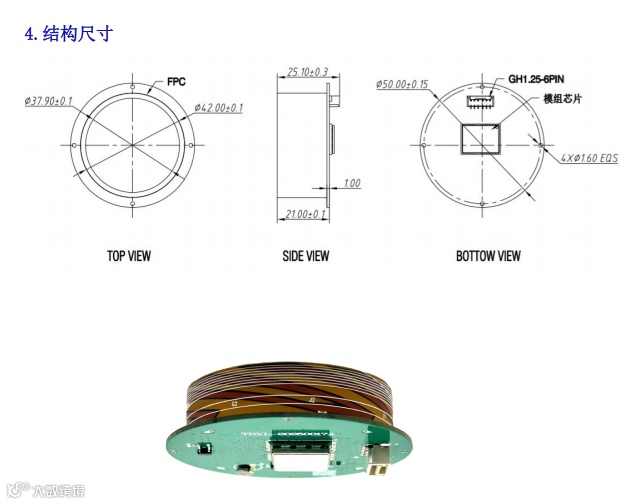

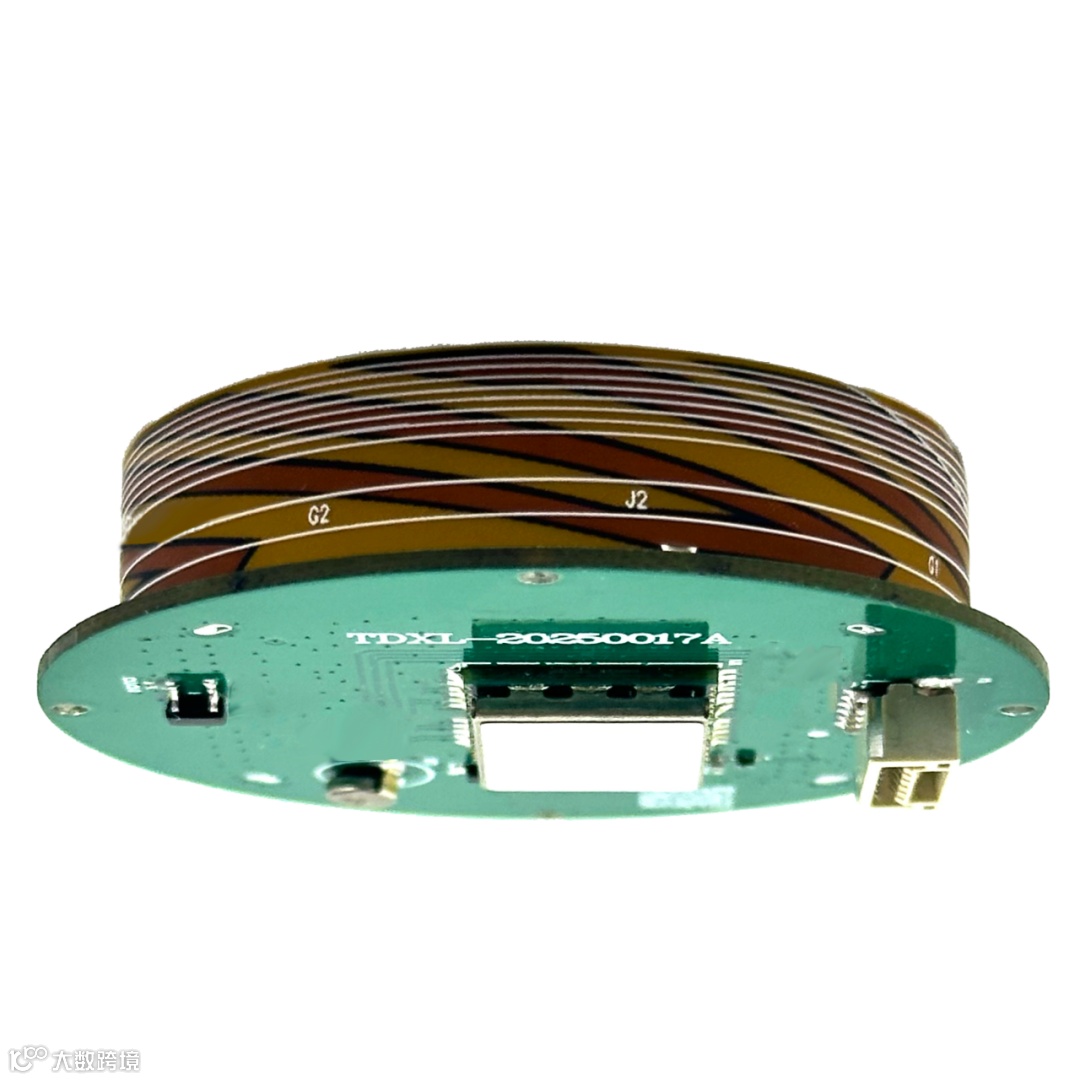

• 尺寸与重量：φ50mm×25.1mm，重量≤30g，采用紧凑集成结构，可嵌入小型化设备（如手持测绘仪、便携式导航终端），节省安装空间。

• 输出接口：GH1.25-6PIN 排插，引脚定义清晰（1 脚 GND、2 脚 TX1、3 脚 RX1、4 脚 RX2、5 脚 TX2、6 脚 VCC），支持双 UART 通信，适配多数 12.2×16.0mm 封装尺寸的导航模块，简化设备集成流程。

• 射频性能：最大增益≥2.5dBi、天线轴比≤2dB、带内平坦度 ±2dB、输出驻波比≤2.0，确保信号传输稳定性与一致性，满足小型设备对射频性能的严苛要求。

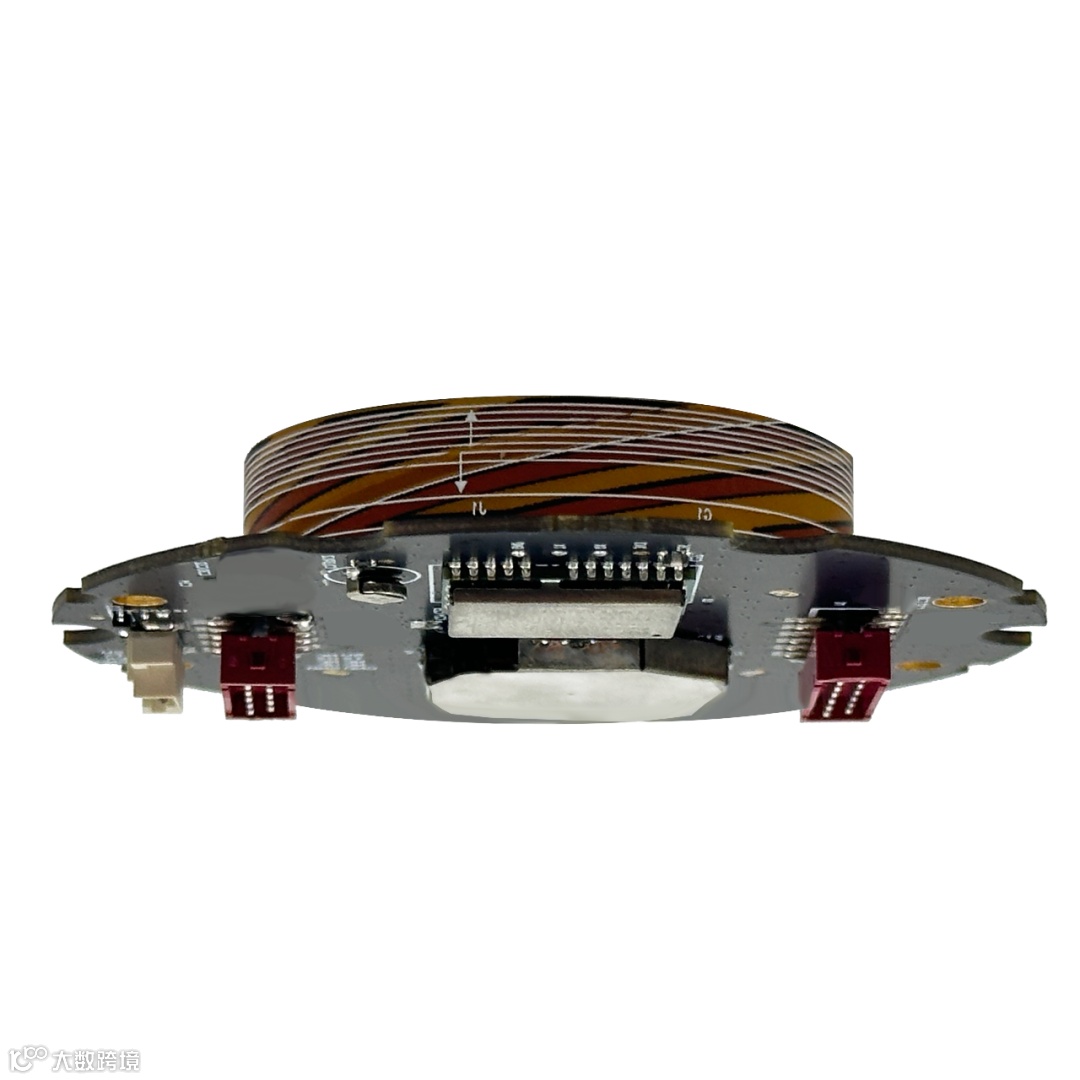

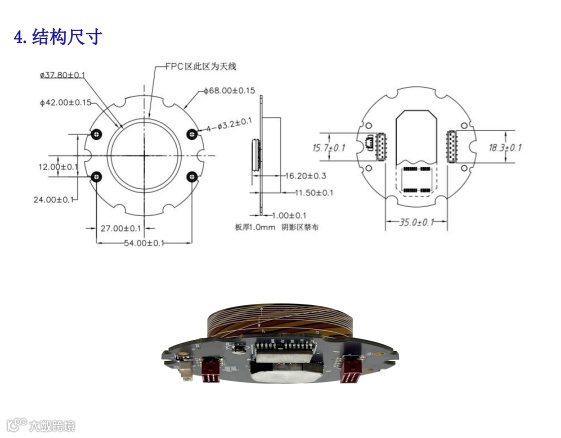

• 尺寸与重量：φ68.0mm×16.2mm，重量≤30g，扁平化设计（厚度仅 16.2mm），适配对安装高度有限制的设备（如无人机机身、车载定位终端）。

• 输出接口：提供 10Pin、12Pin、4Pin 三类排插，满足多场景通信与控制需求

①10Pin 排插：含 + 5V 供电、UART2_TX/RX（双工通信）、PRTRG（定位触发）、PRRSTX（复位控制）及 GND，支持设备对天线的供电、通信与控制。

 ②12Pin 排插：在 10Pin 基础上增加 PPS_GPS（GPS 秒脉冲输出）、UART1_TX/RX（额外 UART 通道），适配需多通道通信与时间同步的设备（如多传感器融合测量系统）。

③4Pin 排插：简化为 + 5V、UART2_TX/RX、GND，适配仅需基础供电与通信的设备，降低集成复杂度。

• 通道数量：128 个 GNSS 追踪通道，多于 TDXL-MH50A，可同时追踪更多卫星信号，在多卫星密集环境（如开阔平原、高空）下提升信号冗余度与定位可靠性。

TDXL-MH50A 适配小型消费级无人机（如航拍、小型巡检无人机），TDXL-MH68A 适配中大型行业无人机（如电力巡检、农业植保无人机），提供高精度定位支持，确保飞行轨迹精准与作业精度。

TDXL-MH50A 嵌入手持测绘仪、移动 GIS 终端，满足野外测绘、地质勘探的便携性与高精度需求；TDXL-MH68A 适配多模块集成的便携式测量设备（如多频 GNSS 接收机），通过多接口实现与其他传感器（如惯导模块）的协同工作。

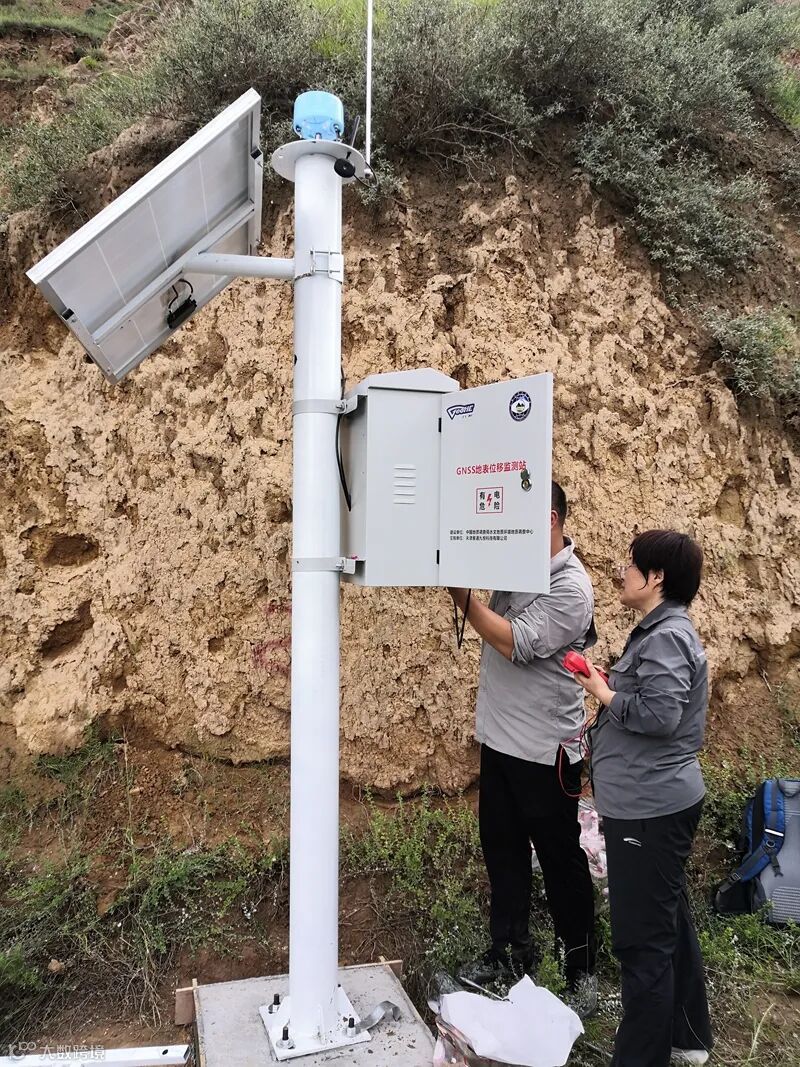

可应用于智能交通（车载高精度定位）、地质监测（形变监测终端）、海洋勘探（小型测量船定位）等场景，为各类专业设备提供稳定、高精度的 GNSS 定位服务。
